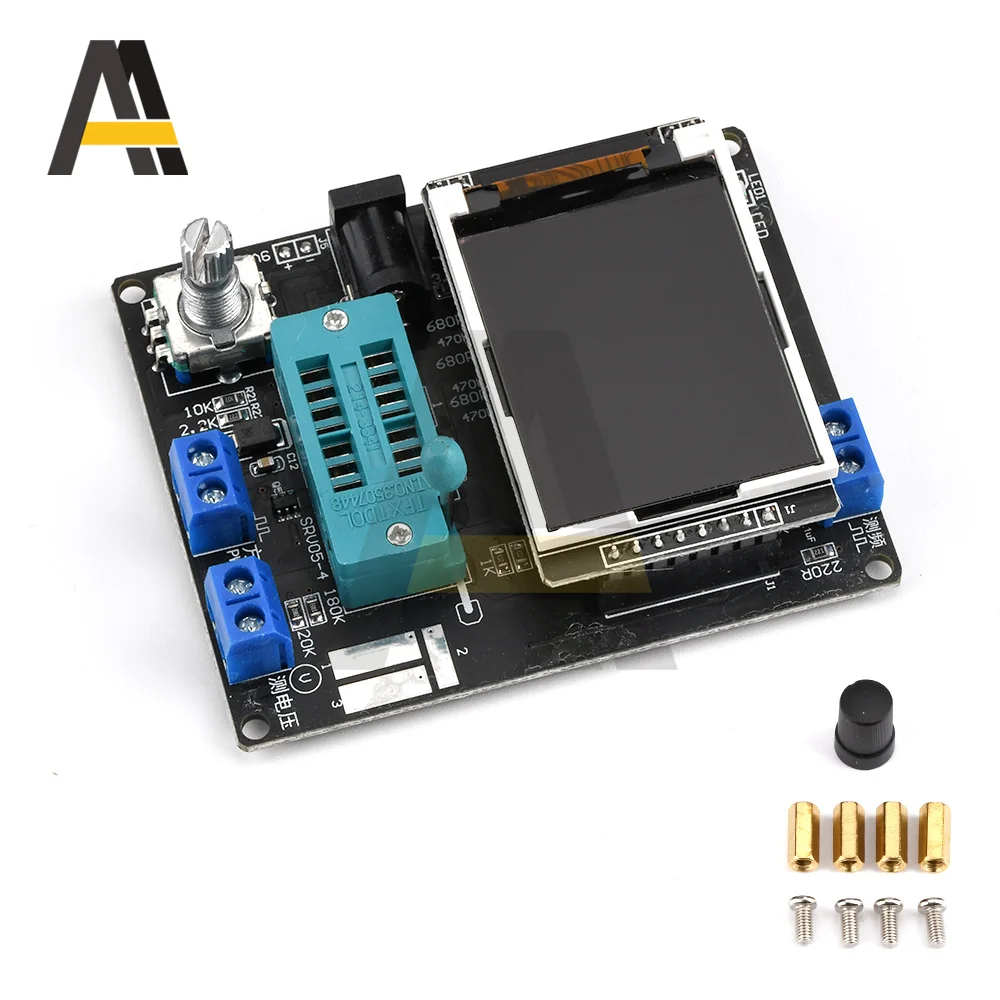

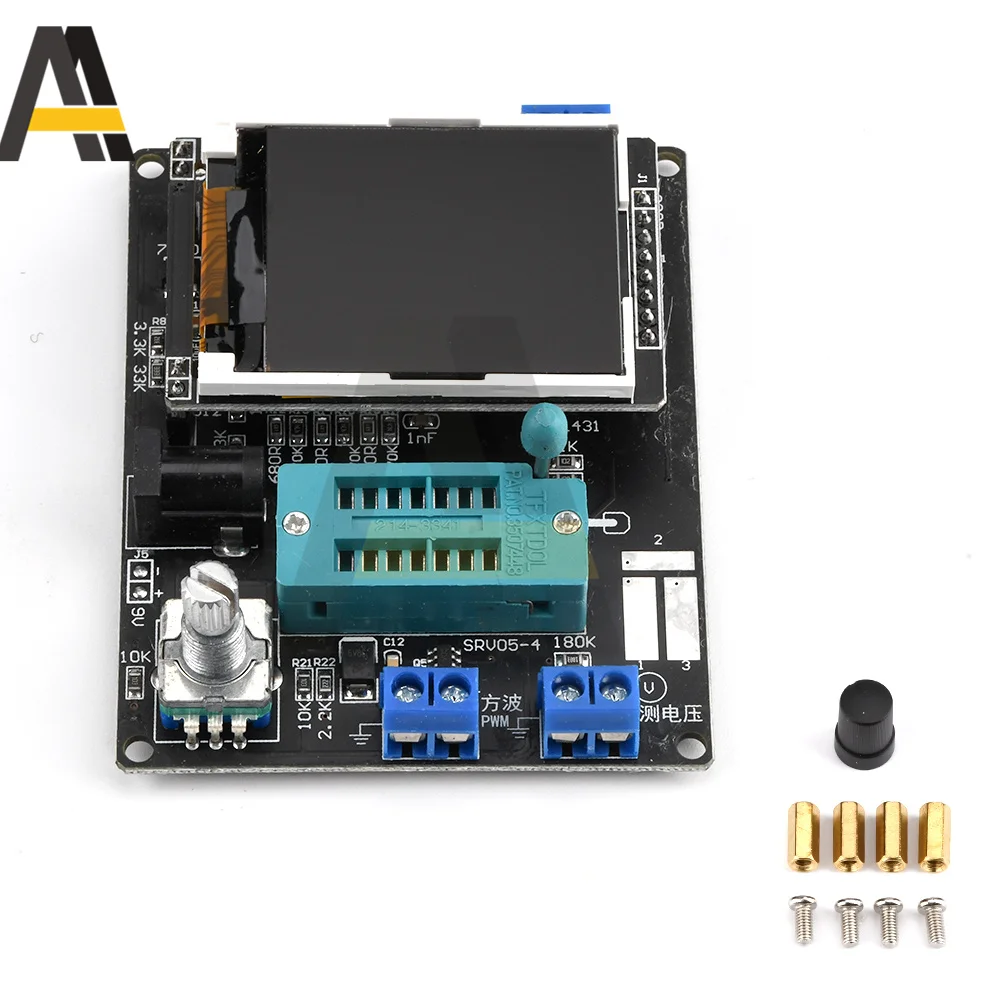

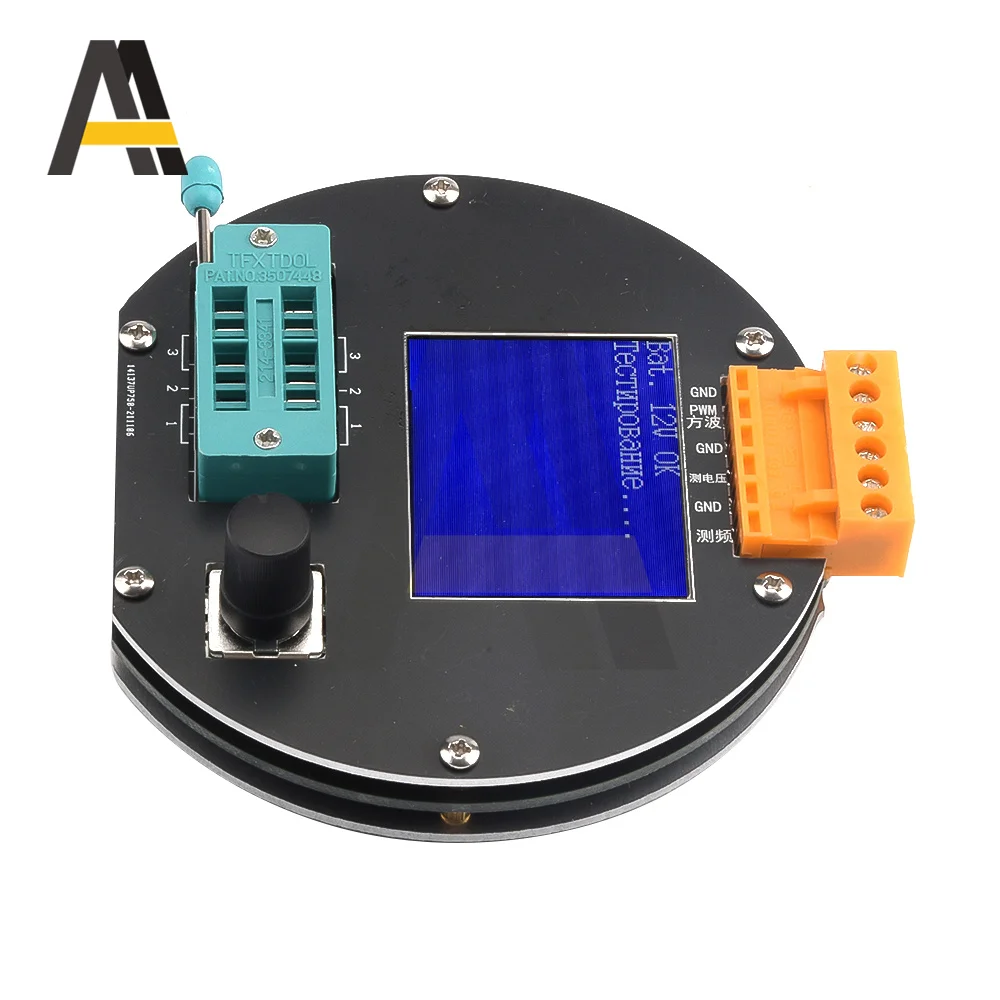

Русская версия GM328A тестер транзисторов Диодная емкость измеритель напряжения Частота ШИМ генератор волновых сигналов DIY Kit
Особенности:
Цифровой ЖК-дисплей для легкого чтения, может отображать Измеренные данные и графику.
Поворотный переключатель управления, ключ измерения для удобного использования.
Основным чипом является DIP, легко для электронных энтузиастов, чтобы DIY или обновить основной чип.
Применение аккумулятор 9 В (не входит в комплект), также может Применение питания постоянного тока (DC 6,8-12V).
Автоматическое выключение, ток выключения составляет всего около 20nA.
Автоматически обнаруживает NPN и PNP Транзисторы, FET, диоды, двойной диод, тиристор, SCR, автоматическая идентификация транзисторов.
Тест NPN и PNP транзистор общий эмиттер коэффициент усиления тока, основание-эмиттер пороговое напряжение, от коллектора-эмиттер ток утечки.
Поддерживает 2 резистора измерения, показывает его положительное и отрицательное, на-состояние напряжения.
Измерение сопротивления Максимальное разрешение 0.01Ω, может быть измерено до 50MΩ.
Автоматическое тестирование контактов компонента и отображение на дисплее.
Измерение порогового напряжения и емкости ворот FET.
Для следующих 2100Ω резистор при измерении его индуктивности диапазон измерения от 0,01 mH 20 гн.
Может использоваться в качестве генератора сигналов и частотного метра: Частотный диапазон от 1 Гц-2 МГц и может генерировать 1%-99% PWM (модуляция ширины импульса) сигналы.
Примечание:
1. Перед измерением емкости конденсатор должен быть разряжен, в противном случае очень вероятно повредить счетчик.
2.После получения чехол, есть слой защитную бумагу. После того как защитная бумага будет удалена, она будет прозрачной оболочкой, а затем собрана.
Характеристики:
Дисплей: 160*128 LCD
Питание: 1 * батарея 9 В (не входит в комплект); DC 6,8-12V
Ток: прибл. 30 мА
Измерение сопротивления: макс. 50 мОм
Разрешение сопротивления: 0.01Ω
Измерение емкости: 25 пФ ~ 100 МФ
Разрешение емкости: 1pF
Измерение напряжения постоянного тока: до 50 в
Посылка:
1 * тестер транзисторов/Чехол

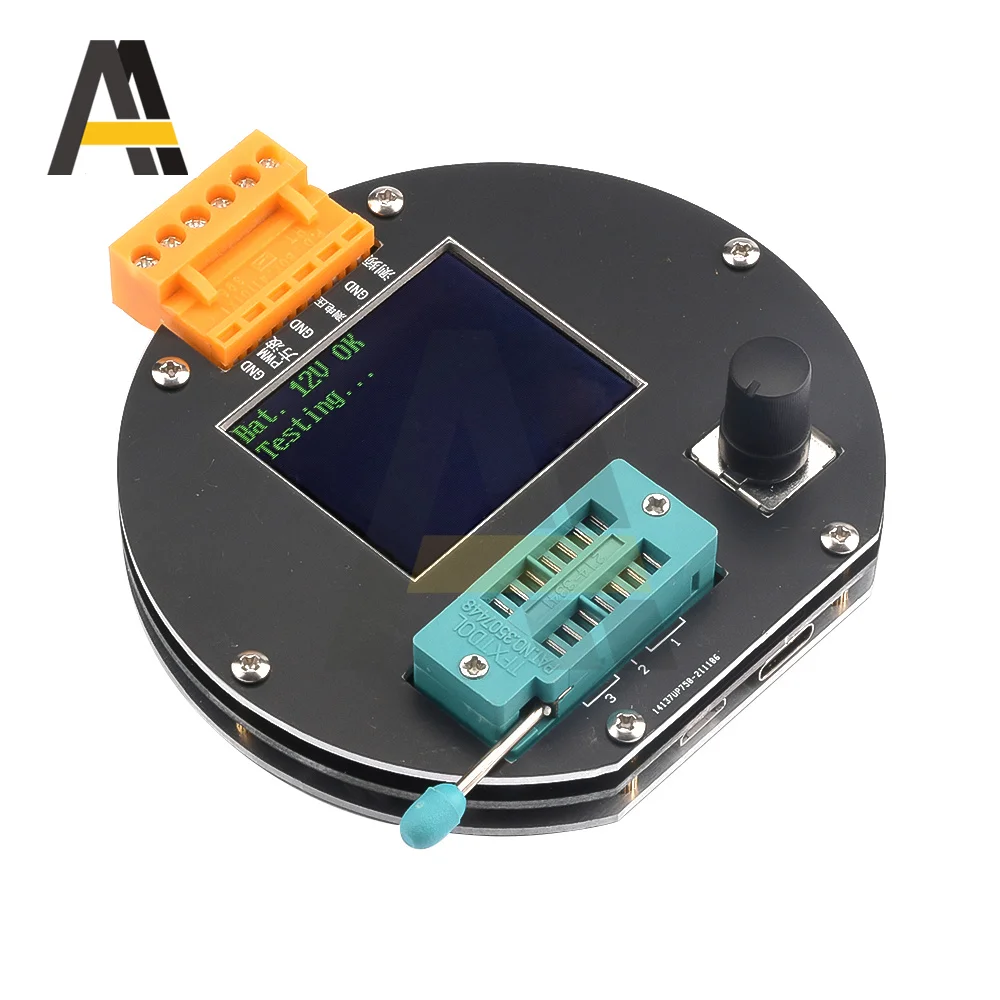

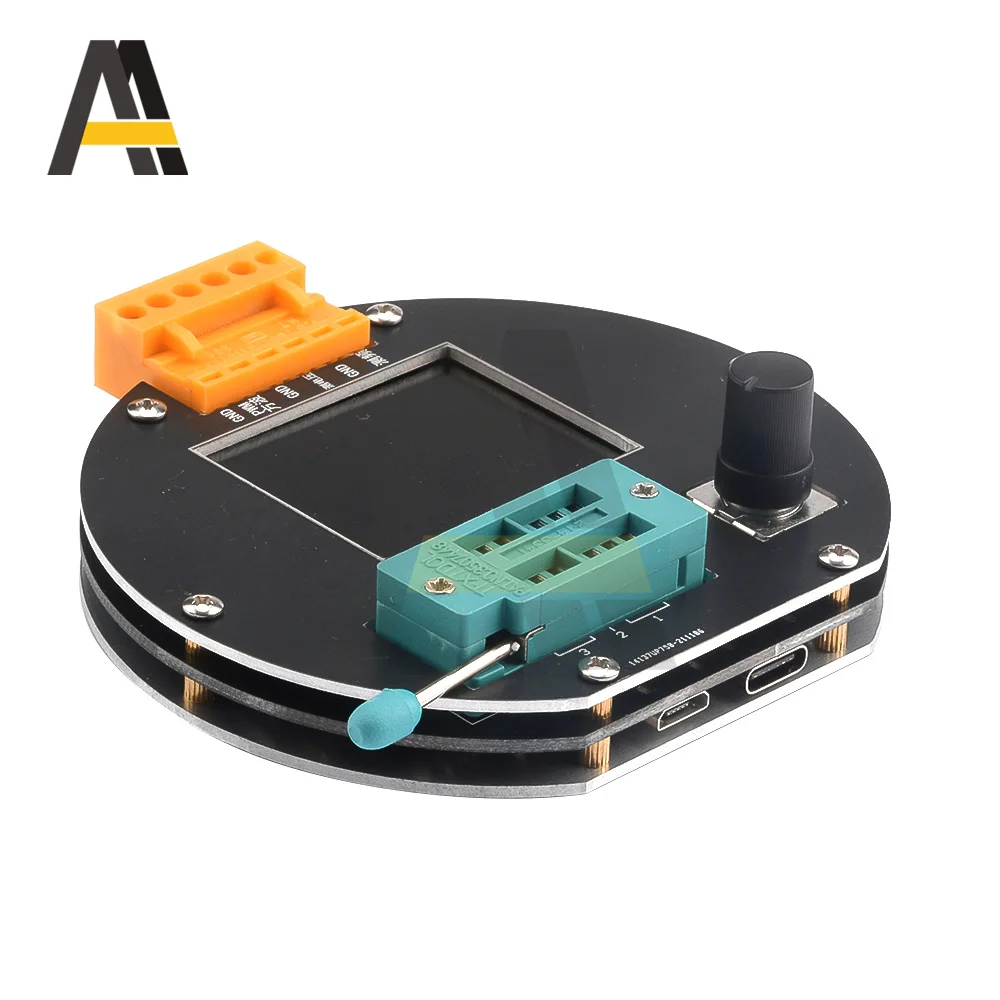

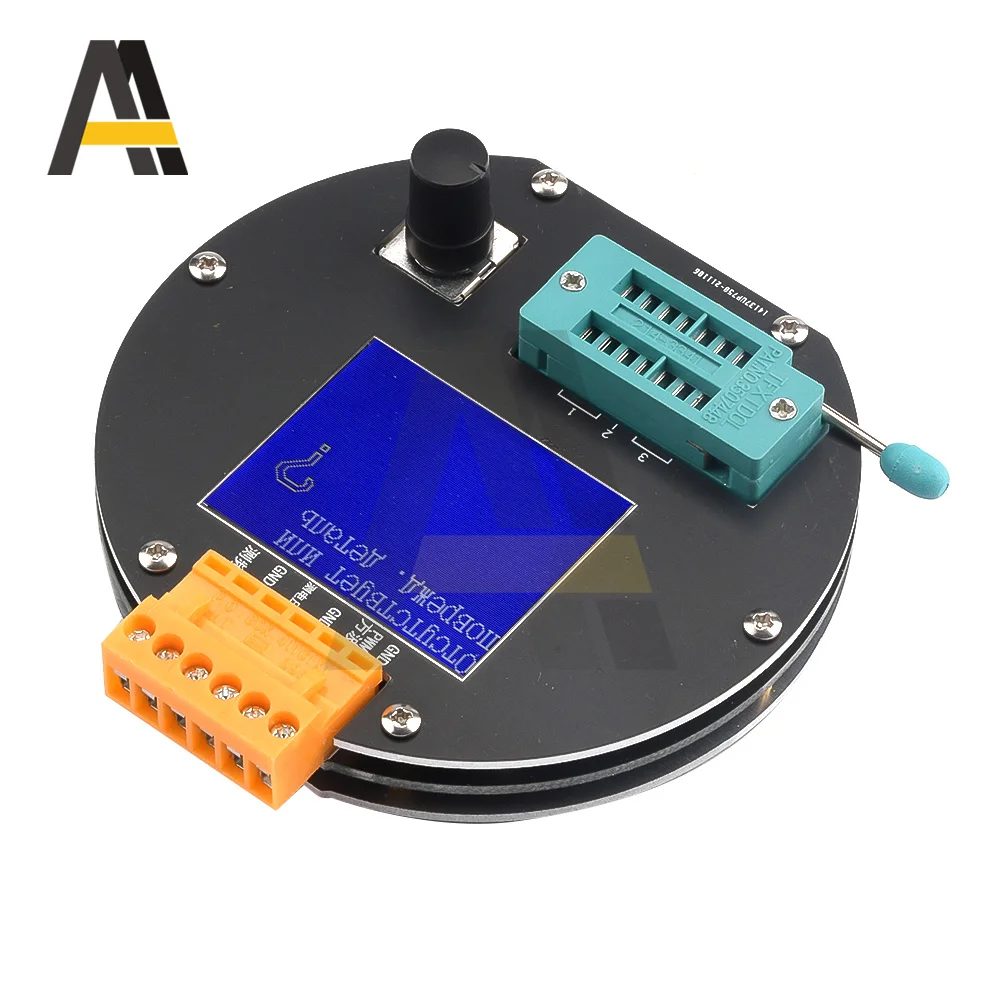

Новый тип
Особенности:
1. Широко используется.
2. Простая и удобная работа.
3. Упаковка и транспортировка PP коробки безопасны и легки для хранения.

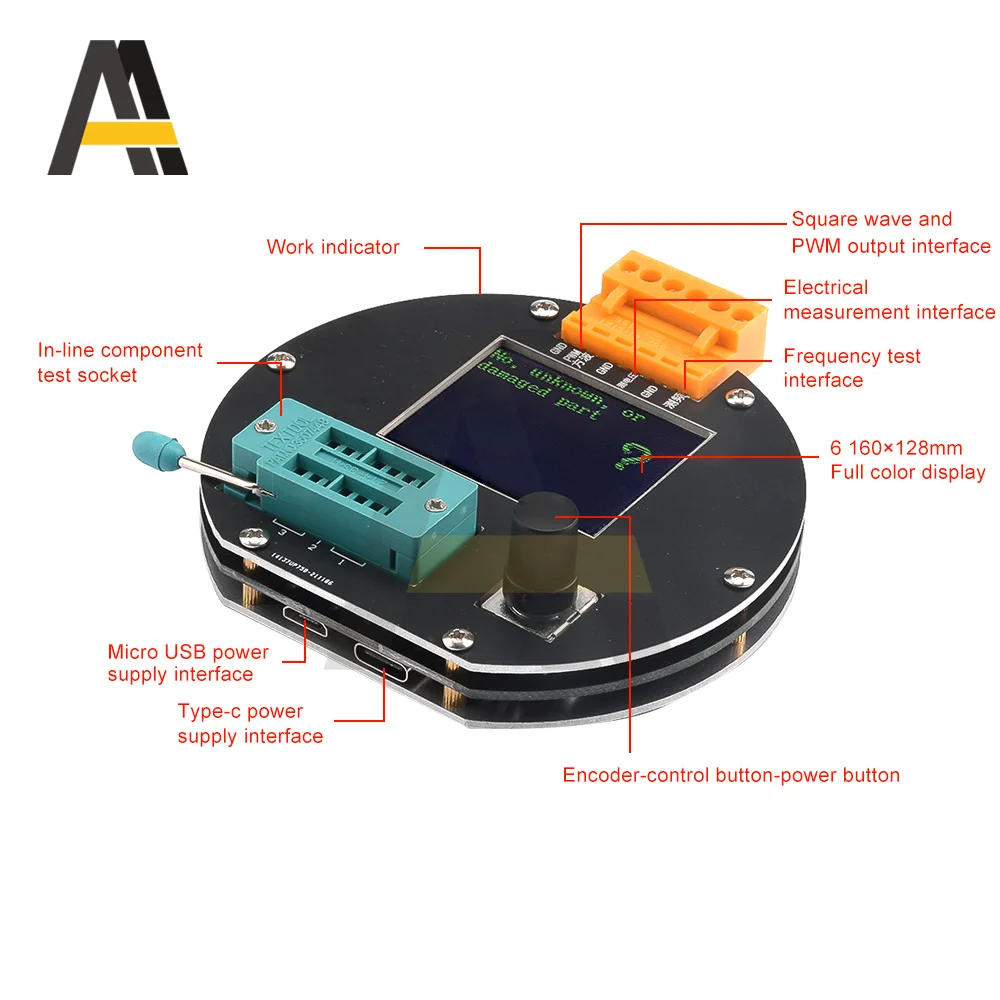

4. Два порта питания, Micro USB Type-c, источник питания легче получить.
Спецификация:
Входное напряжение: 5 В 1A

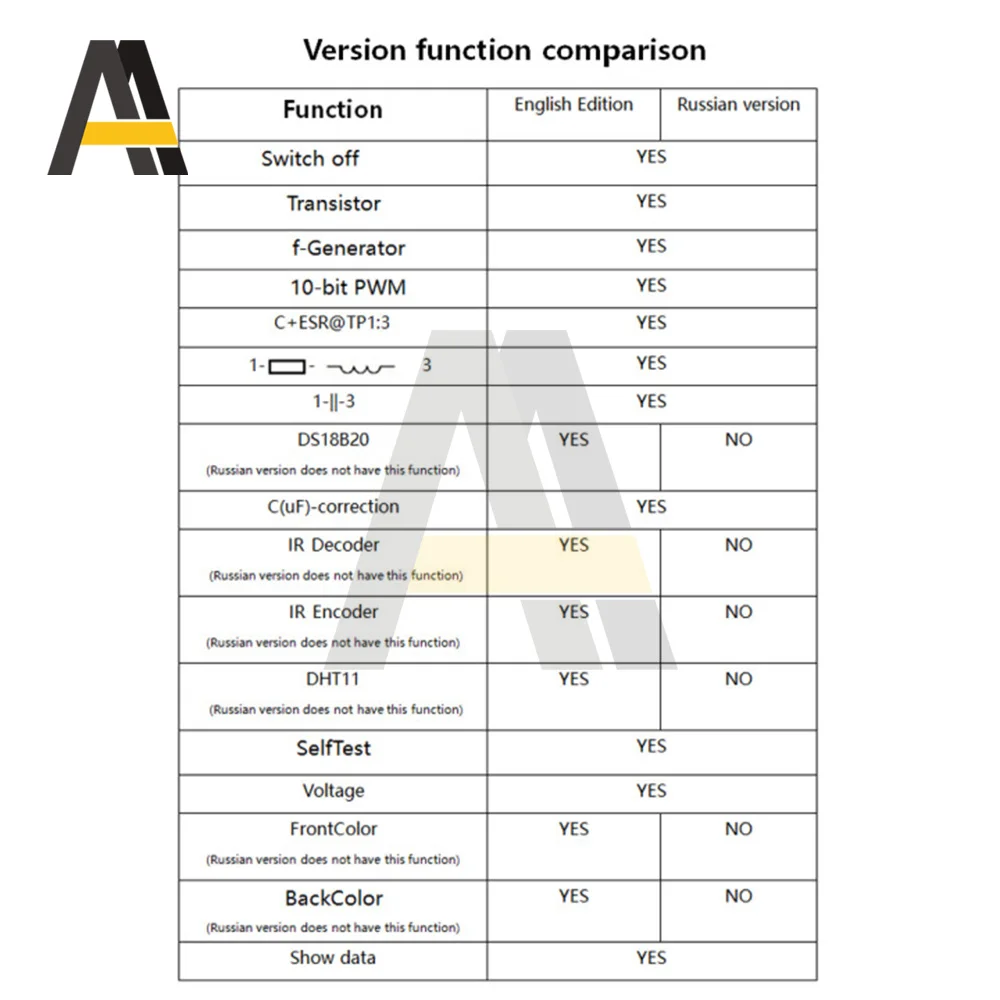

Версия: русский, английский
Рабочее напряжение: около 30 мА
Работа:
1. Контроль тестер транзисторов
Тестер управляется поворотным переключателем кодировщика,
Поворотный переключатель кодировщика может иметь 6 видов операций в общей сложности, короткое нажатие, длительное нажатие, левое вращение, правое вращение, удерживайте левое вращение, удерживайте правое вращение.
В режиме выключения нажмите один раз, чтобы включить питание и начать тестирование.
После завершения теста, если устройство не обнаружено. Нажмите и удерживайте переключатель или левый и правый переключатель вращения, чтобы войти в функциональное меню. После ввода функционального меню в пункт меню можно выбрать переключатель поворота влево или вправо. Чтобы ввести определенный элемент функции, нажмите кнопку один раз. Когда вам нужно выйти из функции, нажмите и удерживайте переключатель.
2. Калибровка
Калибровка тестера используется для устранения ошибок собственных компонентов и более точного определения конечных результатов испытаний. Калибровка делится на быструю калибровку и полнофункциональную калибровку.
A. Метод быстрой калибровки: короткое замыкание трех тестовых точек TP1, TP2 и TP3 с проводом, затем нажмите кнопку тестирования, обращая внимание на экран. Цвет экрана изменится на черный и белый. После быстрого сообщения «Selftest mode ..?"Появляется, нажмите кнопку тестирования, чтобы войти в процесс быстрой калибровки; Если подсказка сообщение" Selftest mode ..?"Появляется, 2 секунды, если нет кнопки в часах, выполните нормальный процесс тестирования, И, наконец, отображает значение сопротивления трех тестовых точек, коротких TP1, TP2 и TP3. После ввода процесса быстрой калибровки некоторые данные будут отображаться на экране, просто игнорируйте это. Подождите, пока на экране появится мигающая строка
После «изолировать зонды!», снимите провода, которые короткого замыкания TP1, TP2 и TP3. После того, как на экране появится строка «тестовый конец», быстрая калибровка завершена. При первой калибровке Используйте полнофункциональный метод калибровки.
B. Полнофункциональная калибровка должна быть введена из функционального меню, а также необходим конденсатор 220nf. Полнофункциональная калибровка выполняет более комплексный процесс калибровки и займет больше времени. После входа в функциональное меню поверните тестовую кнопку в пункт меню «Selftest», а затем нажмите тестовую кнопку, чтобы войти в полнофункциональный процесс калибровки. На экране появляется мигание символа «короткие зонды!», что соответствует быстрой калибровке. Используйте провода для короткого замыкания трех тестовых точек и дождитесь начала процесса калибровки. Когда на экране появится мигающая строка «изолировать зонды!», удалите провода, которые короткое замыкание трех тестовых точек и продолжайте ждать, пока процесс калибровки продолжится. При выводе символьной строки «1-|-3> 100nf» Установите подготовленные конденсаторы 220nf на тестовые точки TP1 и TP3. Подождите, пока экран не подскажет «тестовый конец», и полный процесс калибровки будет завершен.
Посылка:

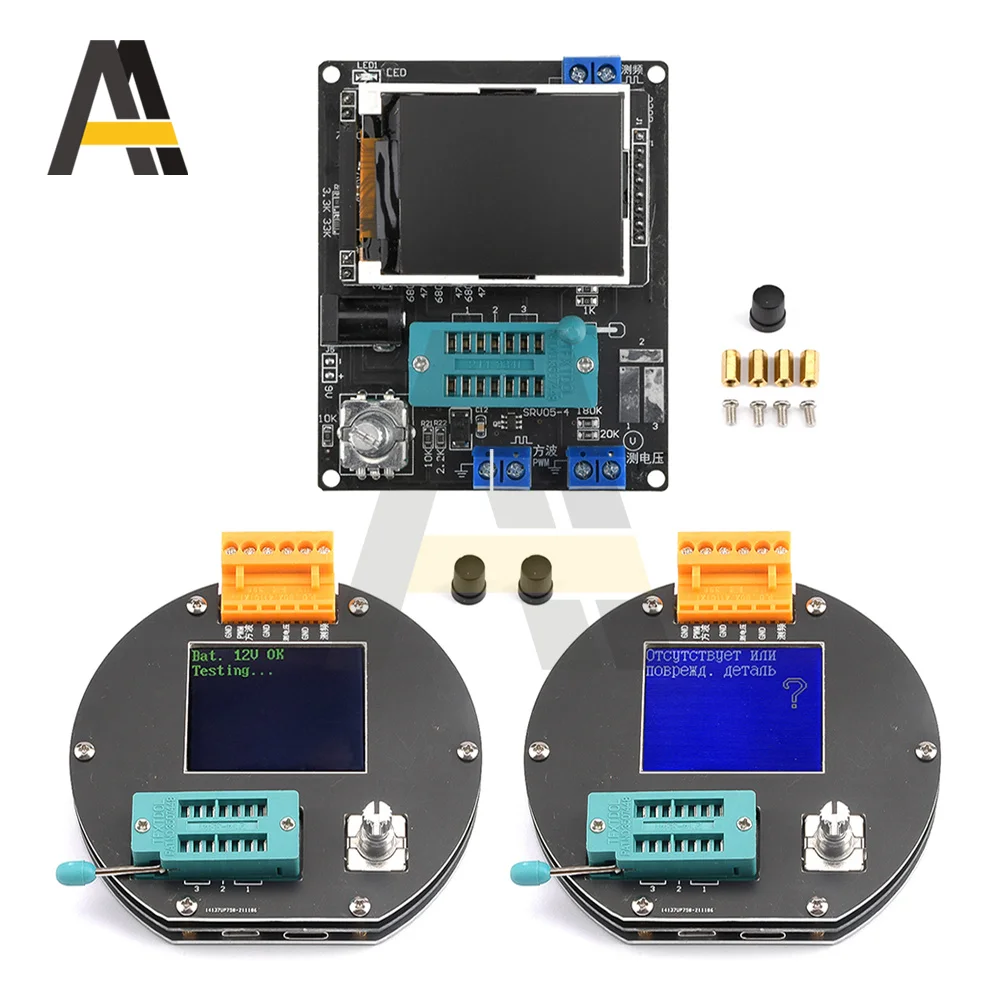

1 * тестер транзисторов Русская версия/английская версия
-
Вес логистики0.126
-
Индивидуальное изготовлениеДа
-
Каждая упаковка1
-
Минимальная единица измерения100000015
-
Название брендаAideepen
-
Номер моделиGM328A Transistor Tester
-
Продано Вsell_by_piece
-
ПроисхождениеКитай
-
Размер логистики - высота (см)1
-
Размер логистики - длина (см)1
-
Размер логистики - ширина (см)1
-
СертификацияЕвропейский сертификат соответствия
