CNC MACH3 USB к параллельному LPT порту конвертер адаптер 6 осей контроллер MACH3Технические характеристикиLY-USB200 поддерживает программное обеспечение Mach3 и последовательный порт MPG, через USB для связи с компьютером.
LY-USB200 контроллер движения принимает рамки дизайна руки. Конструкция руки включает в себя коммуникацию, кодеаналитический, основной алгоритм и импульсное развитие. Рациональный дизайн, удобный в эксплуатации.
Руководство представляет график работы, подключения и использования наших профессиональных
Контроллер движения для гравировального станка. С помощью множества чертежей пользователи могут узнать
Как быстро использовать этот контроллер движения. (Пожалуйста, свяжитесь с нами, если вам нужна полная инструкция.)
Спецификация продукцииПоддержка USB;
5 портов входной интерфейс для обычных цифровых данных;
3 порта выходной интерфейс для обычных цифровых данных;
1 порт 0-10 В Скорость вращения шпинделя аналоговый выходной интерфейс (можно изменить на выход ШИМ);
Может поддерживать шаговые системы 6 осей, импульсный выход 200 кГц для каждой оси;
Чип управления движением руки;
Совместим с входом MPG, поддерживает цифровой дисплей MPG от нашей компании.
Внешний вид и размер изделия
Контроллер движения NC200 имеет пластиковую конструкцию корпуса.

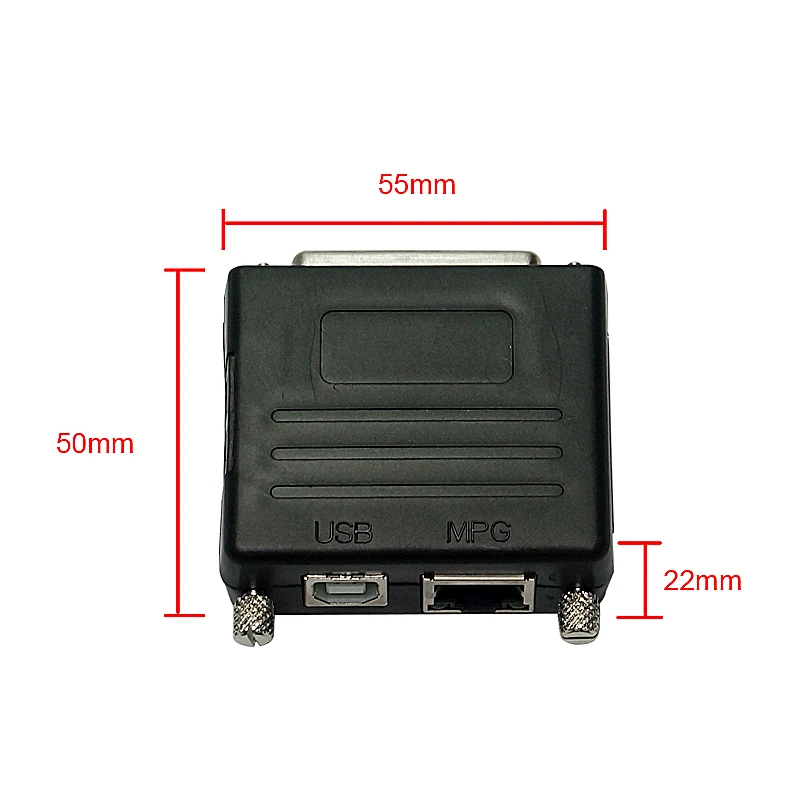

Общий размер 56,8 мм * 54,1 мм * 22 мм
Определение и метод подключения продукта
Подключение контроллера включает Интерфейс подключения USB, интерфейс MPG и порт контроллера LPT.
1. Порт USB
USB порт связи, NC200 общаться с mach3 через него.
2. Интерфейс контроллера LPT
Это PIN1 до PIN13; Во втором ряду, справа налево, это PIN14-PIN25.
PIN1-PIN9,PIN14,PIN16,PIN17 являются выходными контактами, которые могут быть установлены как PWM, обычный выход и шаговый порт управления двигателем. И PIN10-PIN13,PIN15 являются входными контактами, которые могут быть установлены в качестве зонда, лимита, эстопа и дома
Интерфейс управления шаговым Драйвером

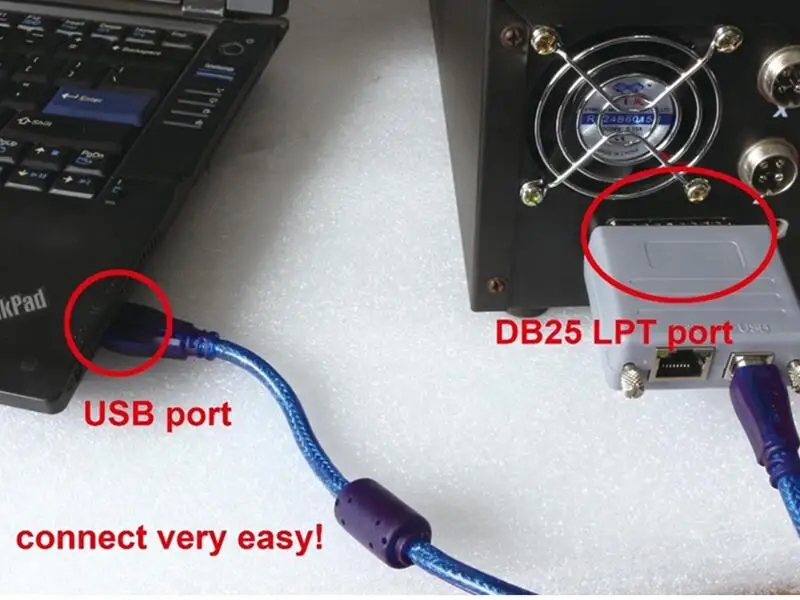

LY-USB200 может заменить порт LPT компьютера и работать лучше, чем порт LPT компьютера. Этот порт подключается к плате шагового драйвера

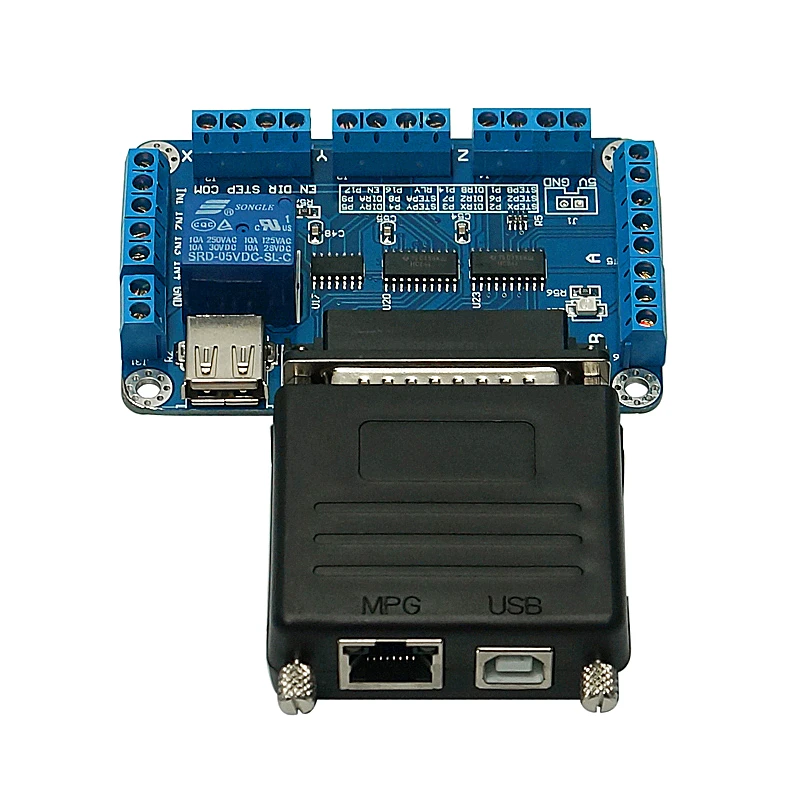

3.MPG соединение
Как показано на 2 месте расположения последовательного порта MPG, тип порта RJ45, то есть общий стандартный сетевой интерфейс.
Серийный импульсный генератор является стандартным импульсным генератором, оси выбора, такие как выбор мощности через последовательный порт и хост-взаимодействие.
Ручной штырь последовательного порта, ссылка на ярлык 2-4, слева направо для PIN1-PIN8 заказа. Контрольная Таблица определения импульсного штифта для последовательного порта 2-2. Серийный порт ручной импульсный с использованием метода справки Серийный порт ручной импульсный Пользователь manua

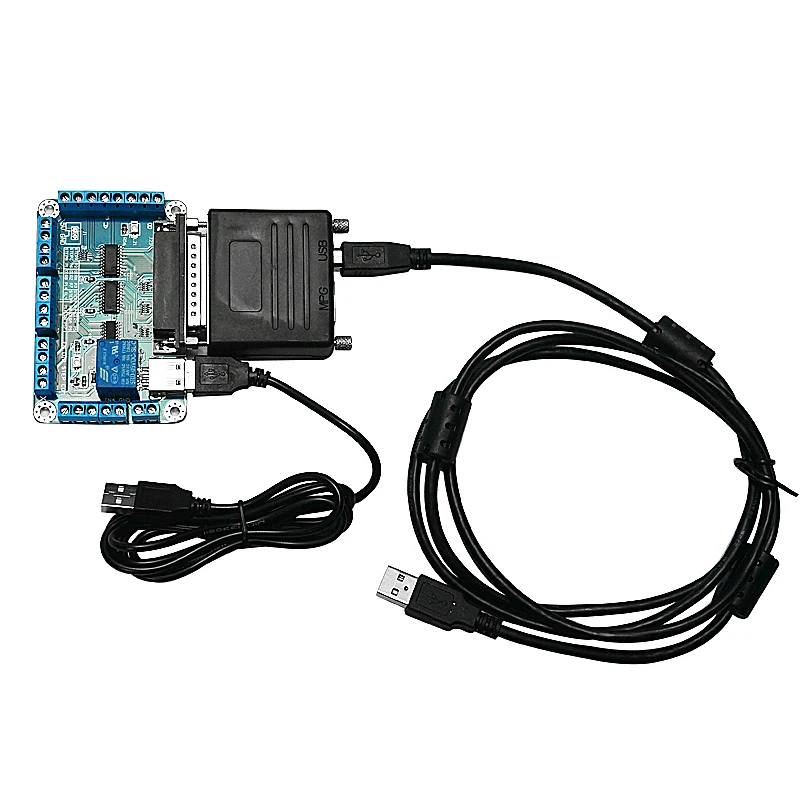

1 x CNC MACH3 MPG USB для параллельного LPT порта конвертер 6 осей контроллер движения 200 кГц
1 х USB кабель

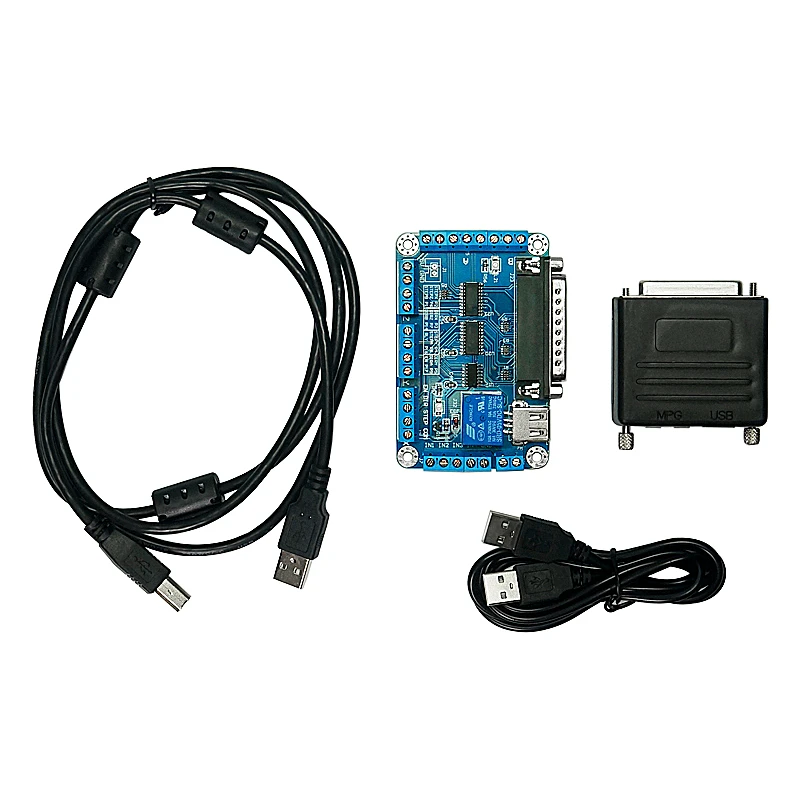

Посылка внутри1 x USB к параллельному адаптеру LY-USB200
1 х USB кабель

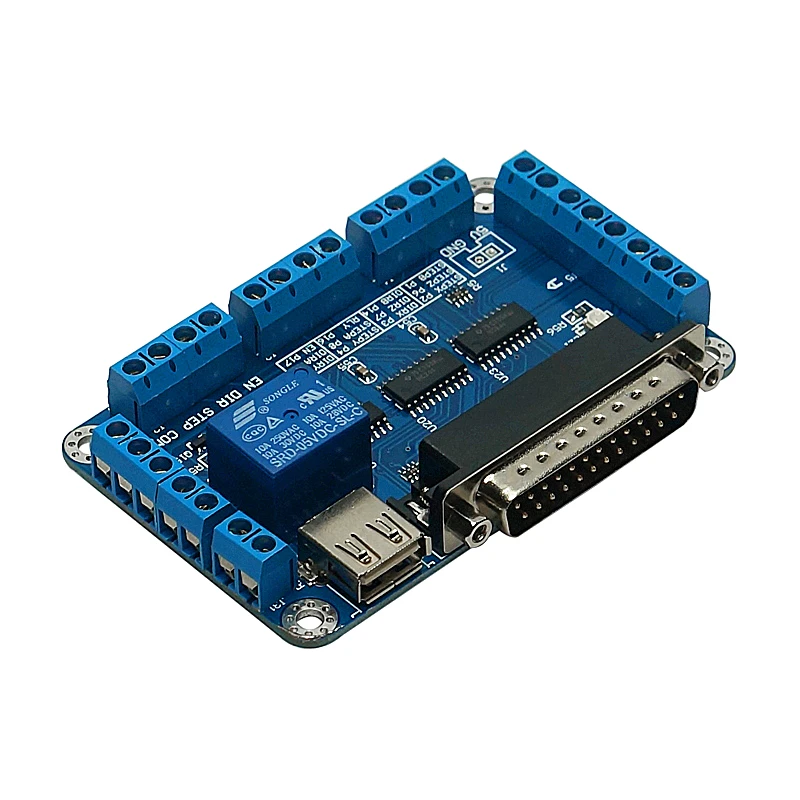

Карта расширения PCI-1 шт.

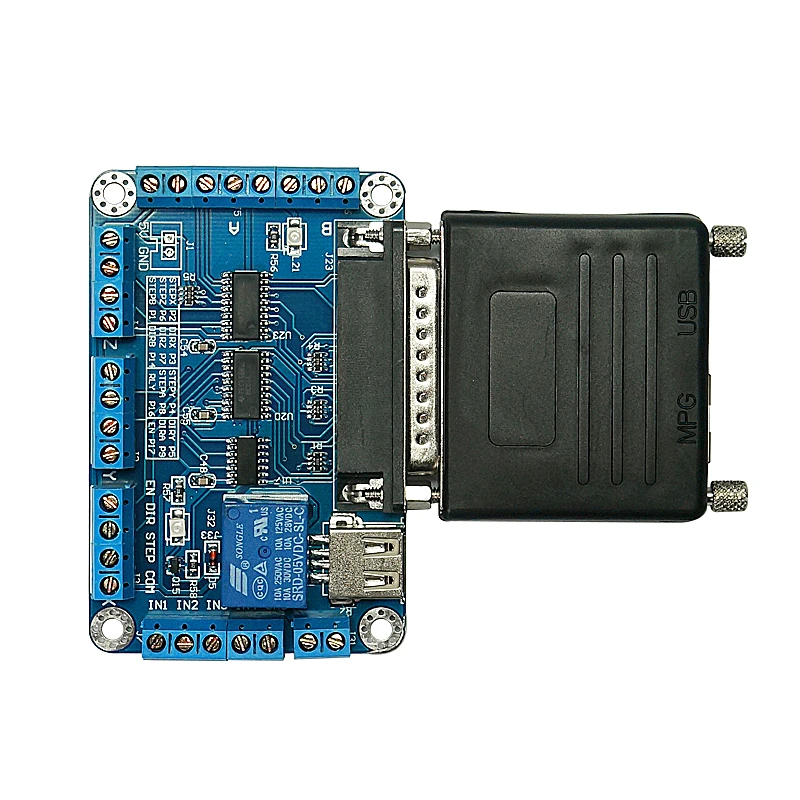

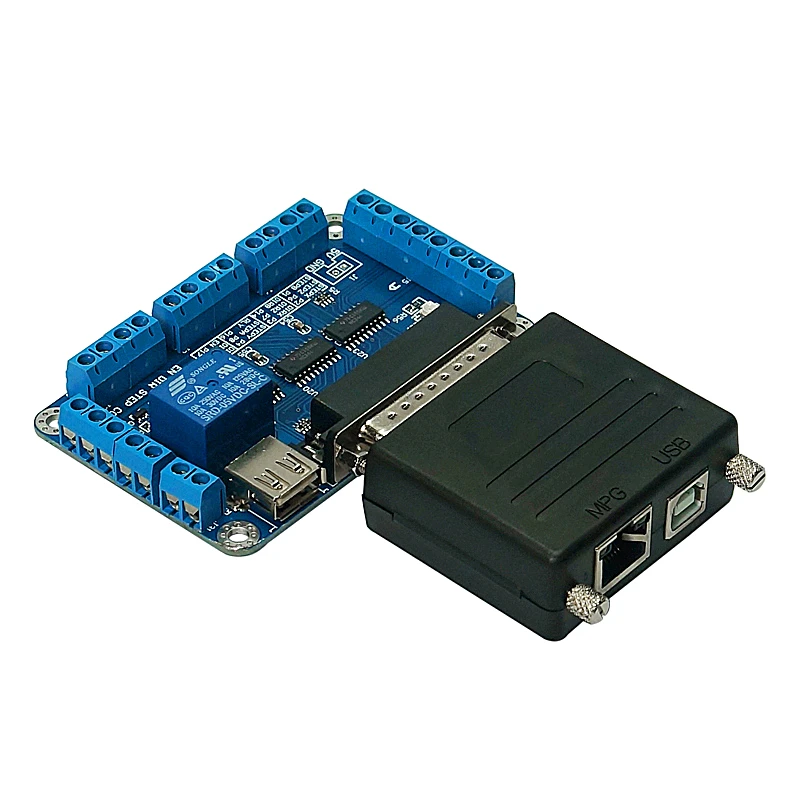

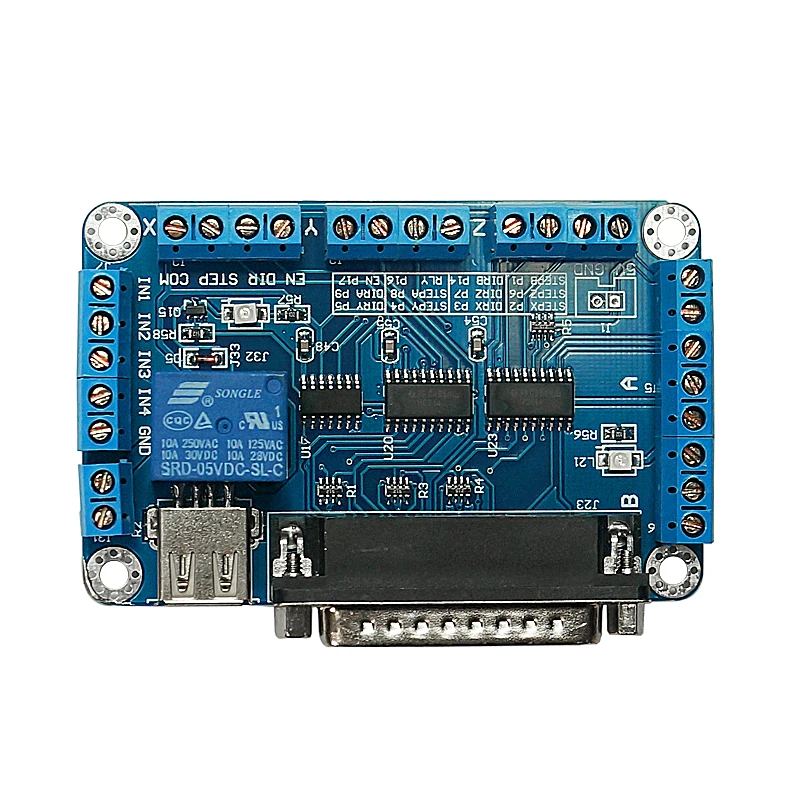

Фотографии товара
