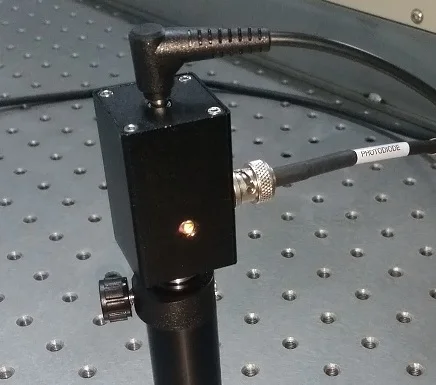

Высокая Скорость Детектор на базе фотодиода
1Высокоскоростной фотодиод, импортированный из компании Binsong
2 Диапазон отклика длины волны: 300 нм ~ 1100 нм

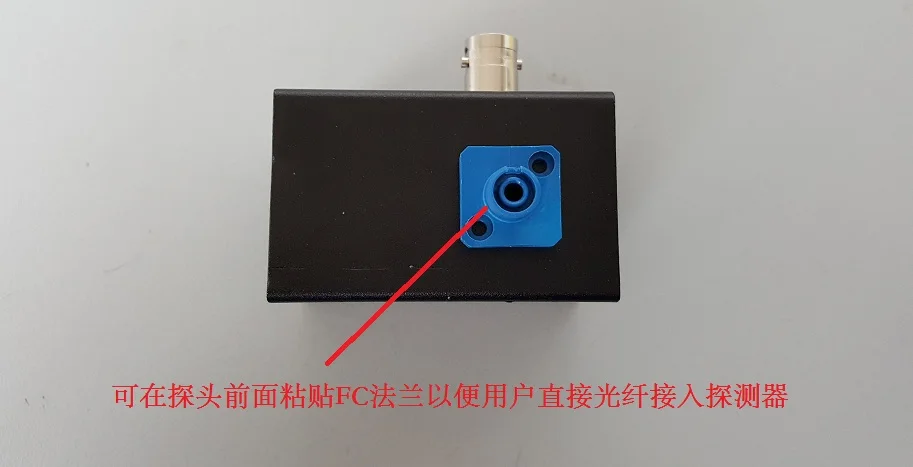

3. Материал детектора-кремний, чувствительный диаметр щупа меньше 0,5 мм, по умолчанию-свободное пространство света, попадающего в зонд; Если пользователь нуждается, его можно вставить перед зондфланцем, чтобы пользователи могли получить прямой доступ к детектору с помощью оптоволокна. Пожалуйста, заранее объясните при покупке, детектор доставки по умолчанию не поставляется с фланцем
4 Частота отсечка:>1 ГГц
5Подъемный край: <300ps,Падающий край: <500ps
6 Диапазон выходного напряжения: 0-12 В (напряжение питания 12 В)
7. Выходное сопротивление внутри детектора is1MOhm, если пользователь должен получить соответствующую скорость отклика, подходящий резистор должен быть подключен параллельно на выходе. Для того чтобы максимально увеличить частоту отклика детектора, его выход должен быть в сопротивлении parallel50Ohm-100Ohmic (как правило, Его можно подключить в терминале параллел50 Ом, полоса пропускания больше или равна to300mhzсам осциллограф также имеет выбор сопротивления 50ohmic). Чем меньше сопротивление параллельного выхода, тем выше пиковая мощность падающего оптического сигнала, в противном случае выходное напряжение будет ниже, пользователям необходимо найти баланс между полосой пропускания И напряжение. Вообще говоря, ширина обнаружения импульса составляет сотни наносекунд, пикосекундные или фемтосекундные лазерные импульсы, выход детектора должен быть подключен в сопротивлении parallel50Ohm-100Ohmic; Если обнаружитель 500usrib500nslaser импульс, выходы детектора должны быть в сопротивлении parallel1k-10kOhmic; Если мы обнаружим несколько hundredms-500usThe импульсов лазера, выходы детектора должны быть в сопротивлении parallel10k-100kOhmic; Если Обнаружение больше, чем 500msor Непрерывный лазер, выход детектора не нуждается в параллельном сопротивлении, однако, если выходное напряжение слишком высокое или для устранения влияния естесветильник, его можно подключить параллел100 к сопротивлению или потенциометру, можно уменьшить внешний шум, во-вторых, он может ограничить амплитуду Выходное напряжение.
8 Напряжение питания 9 ~ 24 В постоянного тока
9. Он может использоваться для обнаружения фемтосекундных или пикосекундных лазерных импульсов, он также может обнаруживать Наносекундные лазерные импульсы и непрерывный волновой лазер различных уровней, также может использоваться для обнаружения интенсивности непрерывного лазерного или нелазерного источника напрямую
Список поставки: фотодетектор, 12 ВА DC Регулируемый источник питания, для двух штук.

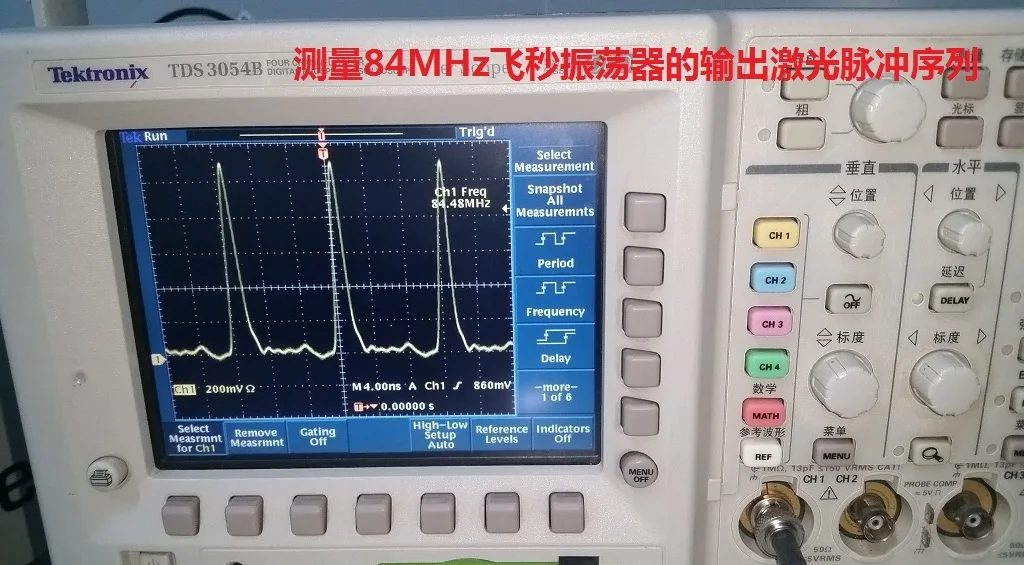

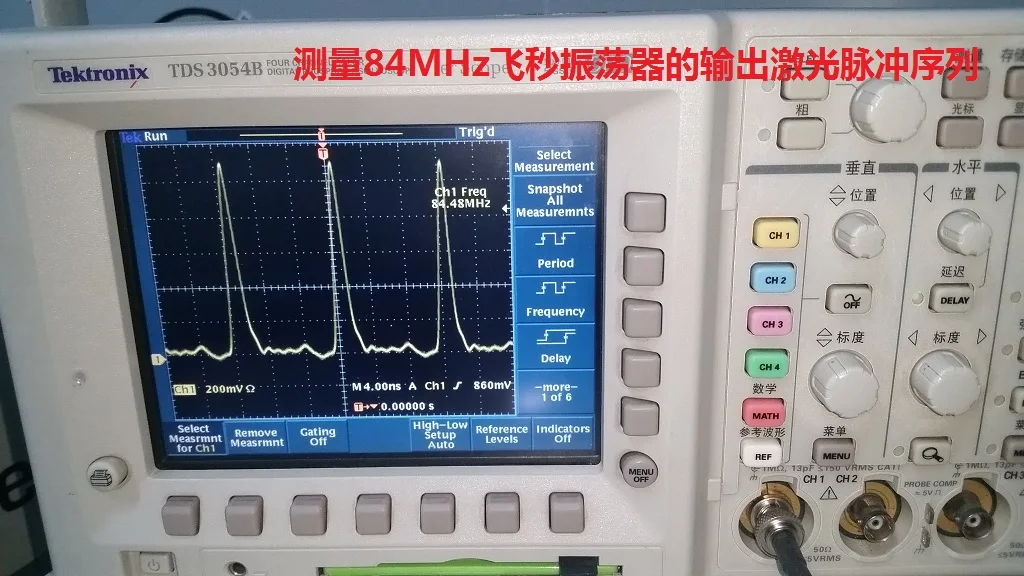

На рисунке ниже показана Форма волны фемтосекундного осциллятора:

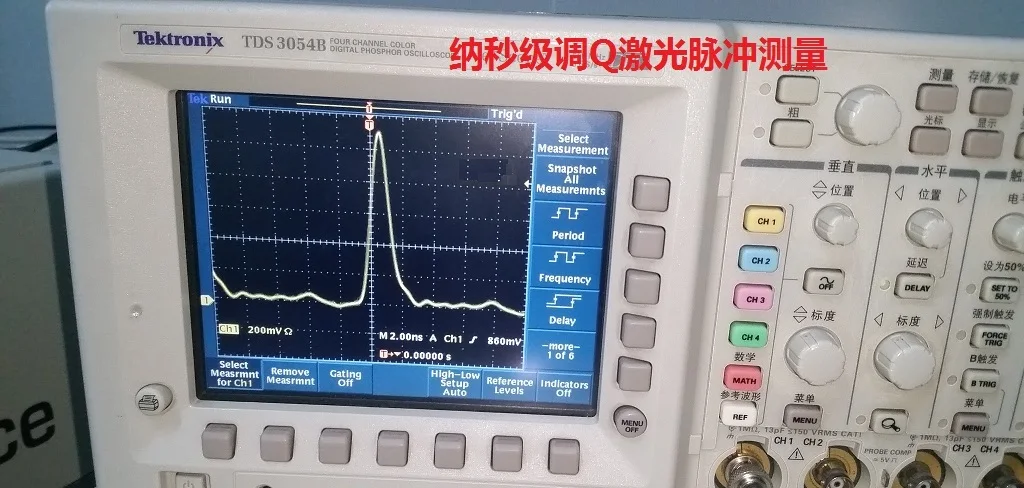

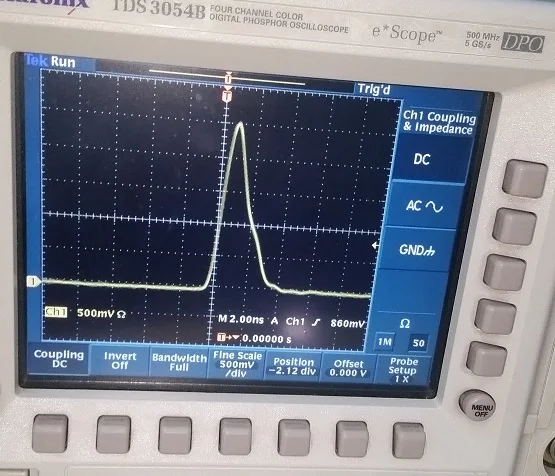

На рисунке ниже показаны измеренные Наносекундные модуляцияqwaveforms лазера:
'
