Двухканальный тестер кривой, два канала отображают Движение влево и вправо в то же время, что может четко сравнить качество компонентов
Новая функция автоматического сканирования!
Этот инструмент используется с двухканальным осциллографом, никаких специальных требований, пожалуйста, свяжитесь, если вам неясно.

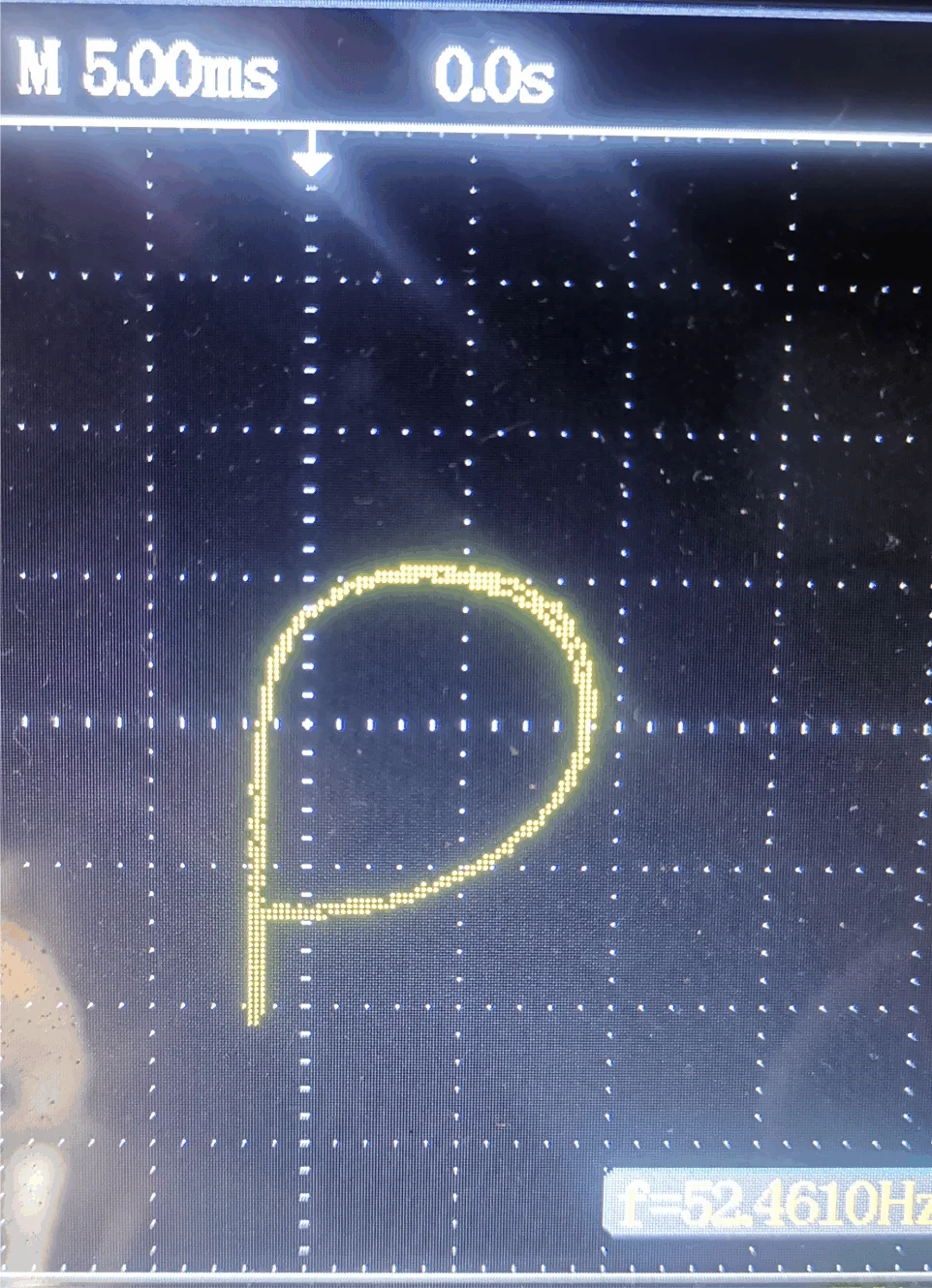

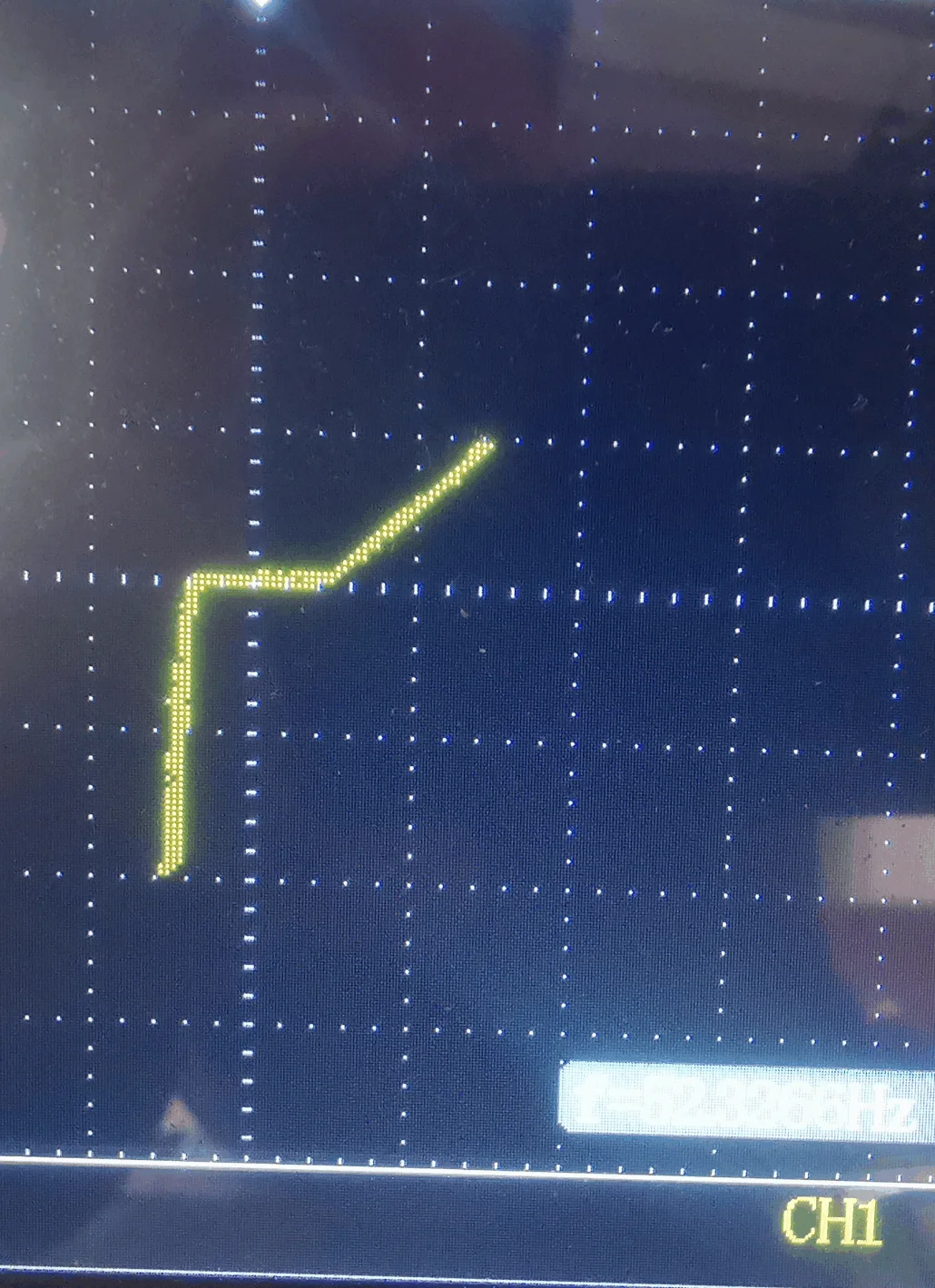

Анализ кривой VI также называется ASA. Он не включает принципы цепи и не требует, чтобы цепь была в рабочем состоянии. Таким образом, он используется для обнаружения неисправностей монтажных плат без чертежей и материалов, отделенных от оборудования (без онлайн-тестирования); Нет необходимости питания на печатной плате, что является относительно безопасным. Он не включает функцию компонентов на печатной плате, поэтому независимо от того, какой тип компонентов состоит из, цифровых, аналоговых, смешанных цифровых-аналоговых, известных функций, неизвестный (например, выделенный, программируемый) и т. Д., может быть использован тест; Он тестируется узлами цепи (Контакты устройства), и в основном не ограничена упаковкой компонентов на печатной плате. Так как одно устройство можно рассматривать как самую простую схему печатной платы, технология ASA также может использоваться для обнаружения качества крупных, сложных или неизвестных интегрированных устройств. На самом деле, из-за ограниченных условий, ASA является единственным способом для многих пользователей для обнаружения таких устройств. Кроме того, когда ASA используется для обнаружения функции дискретных компонентов, это также удобно и интуитивно понятно.VI и тип метода сопротивления мультиметра, но напряжение файла сопротивления мультиметра низкое, и этот инструмент использует сигналы переменного тока для возбуждения узлов цепи, потому что амплитуда и частота регулируются, он может быть взволнован амплитудой, близкой к рабочему напряжению, и измеренный график более реалистичный, После сравнения можно найти неисправный узел. Из-за ограниченного тока, применяемого к компонентам, эта технология не повлияет на любые компоненты и не уничтожит их. ASA имеет много преимуществ. Доказано, что это быстрая и эффективная технология диагностики неисправностей!

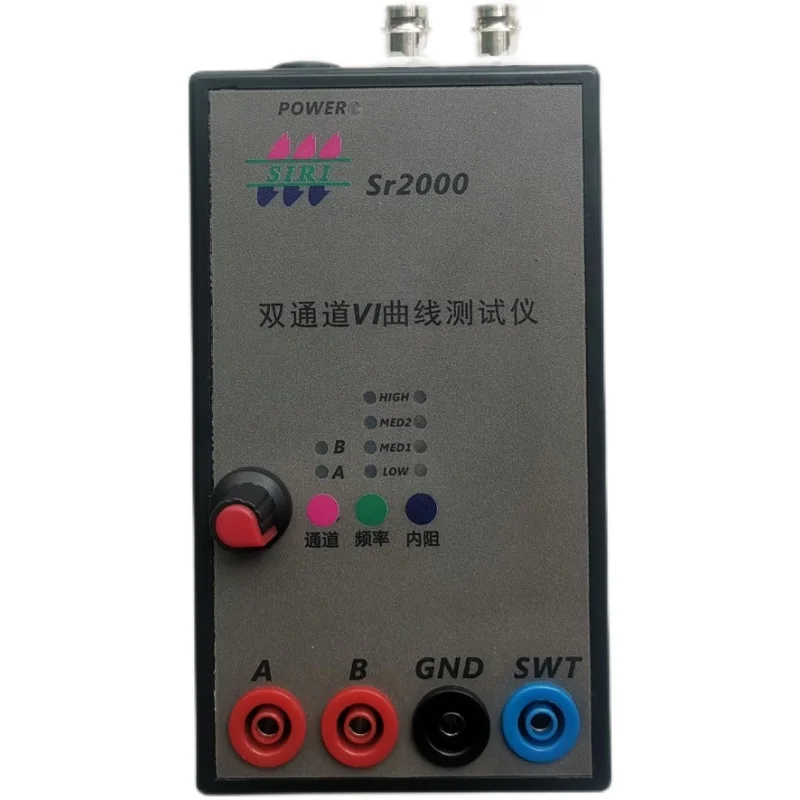

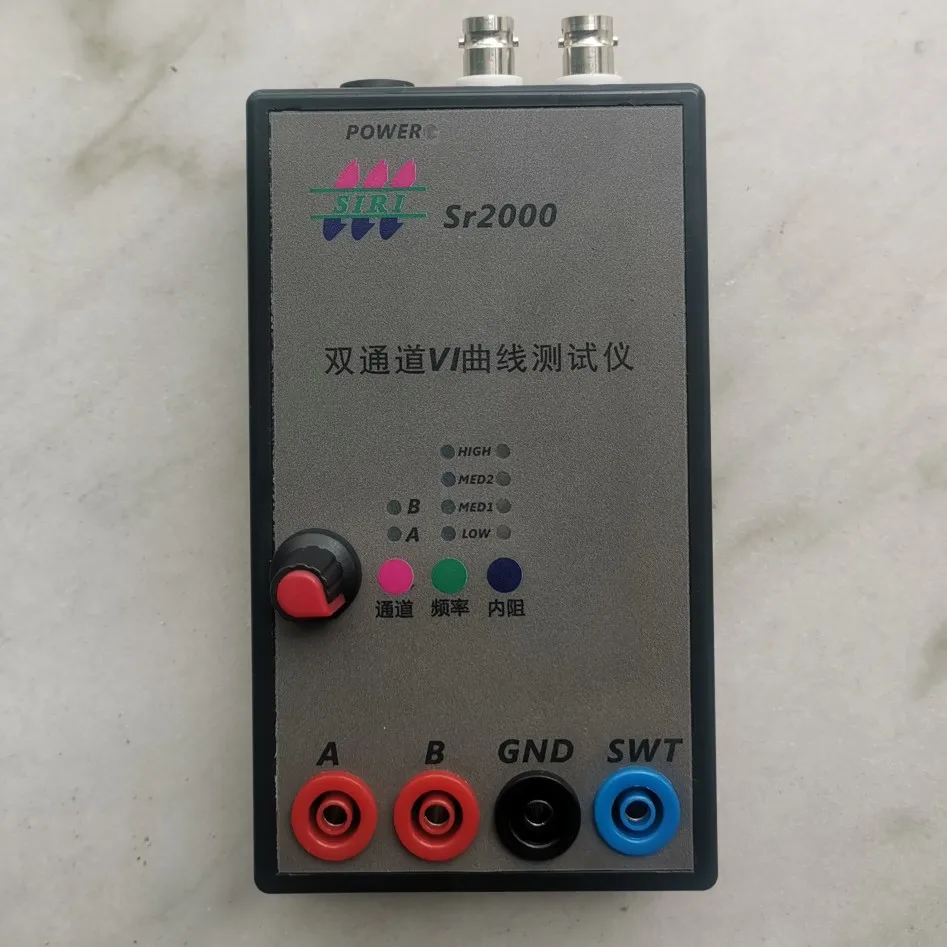

У этого инструмента нет шнура питания. Он оснащен 2 проводами BNC.
1. Используйте предоставленный Кабель BNC для подключения к XY осциллографа в соответствии с отметкой.
2. Установите вертикальную чувствительность до 2 В/див, а Горизонтальное время-до 5 мс/див (цифровые осциллографы должны регулировать базу времени в зависимости от различных частот, И горизонтальная линия будет отображаться как точка, если горизонтальная линия не регулируется). Если кривая отображается как линия 45 градусов, выберите другой триггер-канал. Режим: x-y
3. Выберите низкое сопротивление, низкую частоту, подключите тестовую ручку, отрегулируйте горизонтальное положение так, чтобы открытая горизонтальная кривая была на горизонтальной поперечной оси, короткое тестовое перо, экран будет отображать вертикальную линию, регулировать вертикальное положение так, чтобы вертикальная линия была на вертикальной поперечной оси.
4. Машина имеет 4 внутренних сопротивления и 4 частоты на выбор. Внутренний светильник индикатора сопротивления и частоты, выбранный нажатием кнопки, включит светильник. Нажмите клавишу канала, A, B и A/B будет мигать, и A/B будет отображаться одновременно, то есть Двойные каналы.
5. Для получения подробной информации о внутреннем сопротивлении VI, выборе частоты и определении кривой см. Электронное письмо. TSH-210-это руководство для иностранных продуктов, или это может быть учебник, я предлагаю вам внимательно прочитать его.

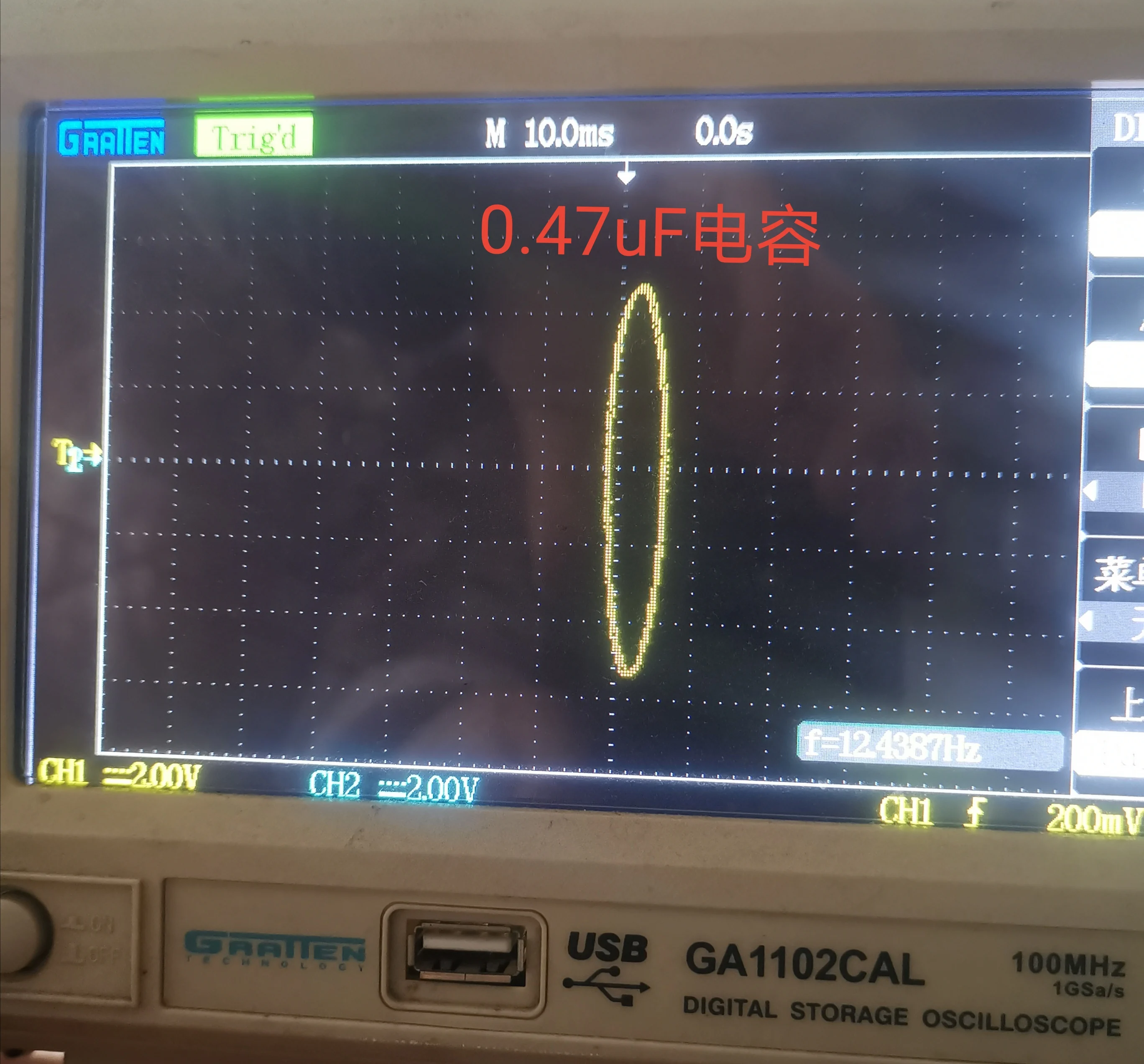

6. Выбор внутреннего сопротивления очень важен. Ненадлежащее внутреннее сопротивление вызовет кривую, чтобы показать кривую открытого замыкания или короткого замыкания. Наиболее чувствительным является кривая 45 градусов. Для сопротивления, диода, конденсатора и индуктивности композитной кривой попробуйте сделать Композитную кривую в 45 углов. Есть много примеров воздействия TR-210 вручную на внутреннее сопротивление, пожалуйста, внимательно прочитайте его и поймите! Внутреннее сопротивление похоже на сопротивление мультиметра указателя. Вы используете файл R1 и измеряете большое сопротивление с помощью иглы на правой стороне. Сопротивление 10K и 20K одинаковое. Это горизонтальная линия на кривой VI. Вы не можете отличить его. Используйте большое внутреннее сопротивление для измерения. Небольшое сопротивление, указка находится слева, является вертикальной линией на VI sutra, и вы не можете отделить его. Этот инструмент имеет 4 уровня внутреннего сопротивления, который определяется опытом основных производителей. Он отличается от тех инструментов, которые имеют только 1 уровень внутреннего сопротивления. Некоторые кривые кажутся одинаковыми, и вы обнаружите разницу, если вы используете различные внутренние сопротивления. Вы знаете только после использования вещей. Рекомендуется перейти на официальный веб-сайт Huineng, чтобы прочитать введение кривой VI перед покупкой, и избежать объездов.
