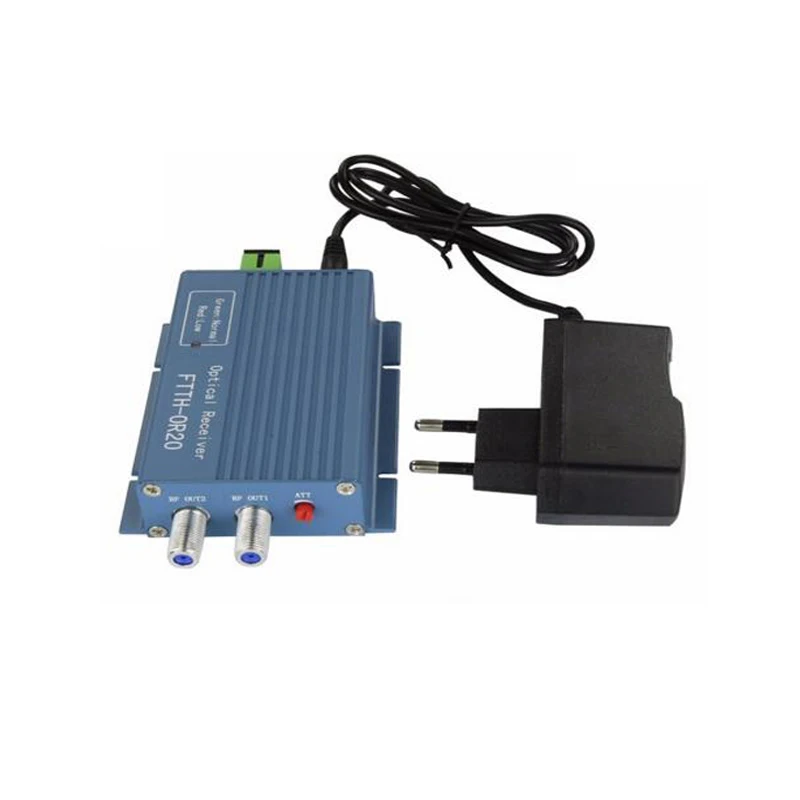

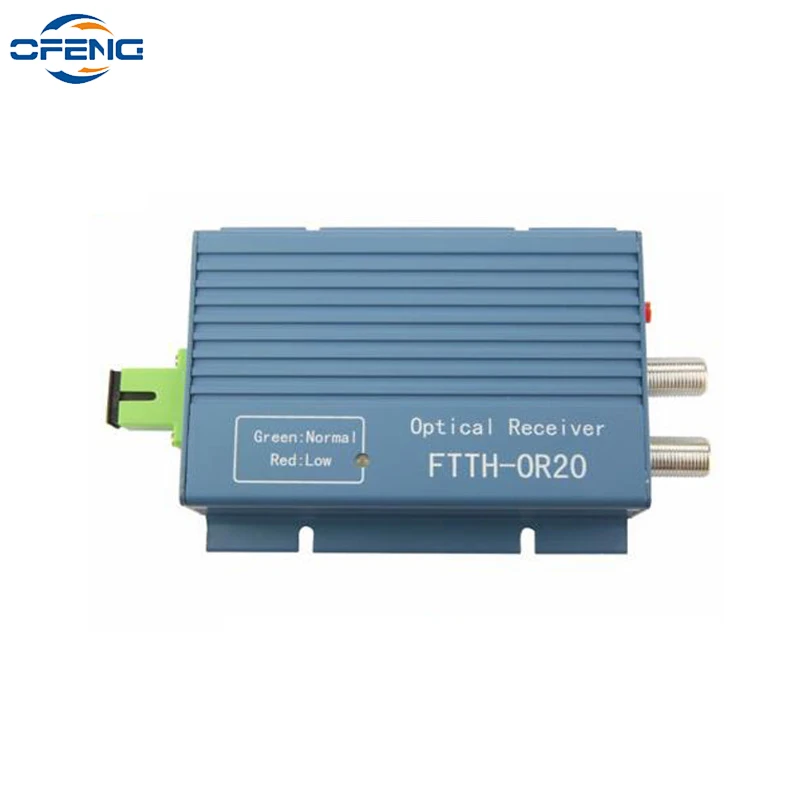

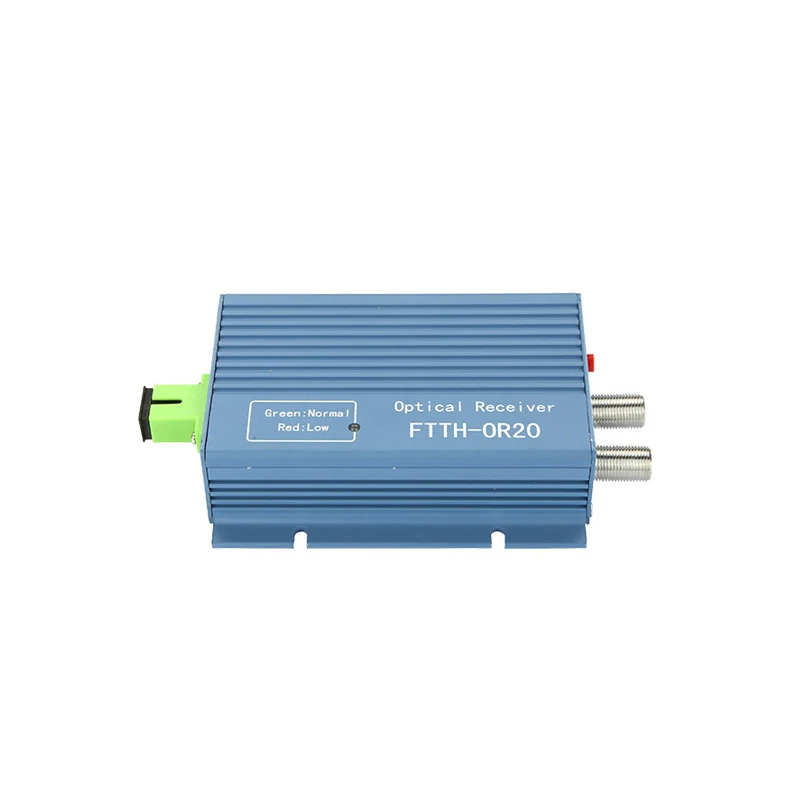

FTTH-OR20 CATV волоконно-оптический приемник с одним входным портом два выходного порта
Характеристики производительности
Высококачественный алюминиевый корпус с хорошей теплоотдачей.
Радиочастотный канал full GaAs с низким уровнем шума amplifiercircuit. Цифровой сигнал удовлетворяет-18dBmreception и аналоговый сигнал satisfies-10dBm приема.
С светильник, входная функция AGC (AGC rangecan быть настроены).
Низкомощный дизайн, высокоэффективный импульсный источник питания обеспечивает высокую надежность и высокую стабильность источника питания. Общая потребляемая мощность составляет менее 1 Вт, с схемой обнаружения света.
Может быть встроено в WDM, одно-Волоконный дом (1490/1310/1550nm) с тройной конвергенцией сети приложений.
Встроенный оптический изолятор, вход для достижения изоляции 1490/1310 нм.
Многоступенчатые устройства защиты от молнии (tvs-диоды телевизоров) и система защиты от молнии обеспечивают безопасную работу оборудования.
Выходное усиление регулируется вручную (0 ~ 18 дБ), а выходной уровень-> 80dBuV.
SC/APC или FC/APC или пользовательские оптические разъемы, мужские или женские радиочастотные интерфейсы.
Может быть достигнуто выходное Питание. Может быть достигнут один или двойной выход.
Применение
Оптический приемник FTTH-OR20-это домашний оптический приемник с доступом к оптическому волокну. Он подходит для FTTH (волокно для дома) сетевых волоконных аксессуаров для подписчиков, позволяя аналоговым или цифровым сигналам войти в дом. Машина использует низкоpowerphotodetectors, GaAs и Оптические AGC технологии для удовлетворения потребностей CATVreception от волокна к дому. Это устройство может увеличить WDM и достичь тройного воспроизведения.
Технические параметры
Технические параметры
FTTH-OR20
Полученная длина волны
1200 ~ 1600нм и 1550нм
Входная оптическая мощность
0dBm ~-10dBm (аналоговый) и 0dBm ~-18dBm (цифровой)
Потеря оптического отражения
>45 дБ
Форма оптического соединителя
FC/APC & SC/APC & FC/PC & SC/PC
Частотный диапазон
47 ~ 1006 МГц
В-полосная плоскость
±1 дБ @ 47 ~ 1006 МГц
Отражение выхода RF
≥16 дБ при 47 ~ 550 мгн;≥14 дБ @ 1006 МГц
Диапазон регулировки усиления
0-18dB
Выходной уровень
80±1 дбув (AGC:@-9 ~ + 0dBm,Pin = 0dBm)
Номер выходного порта
1 или 2
Сопротивление выхода RF
75Ω
Диапазон AGC
0dBm ~-9dBm
Отношение несущей к шуму (Note1)
≥51дб
CTB (примечание 1)
≥65 дБ
≥62 дБ
Напряжение хоста
DC5V
Напряжение адаптера
AC90V ~ 145V и AC145V ~ 265V или по индивидуальному заказу
Рабочая температура
-20℃~ + 55℃
Энергопотребление
<1 Вт
Размер нетто продукта
129×79×26 мм
313×245×83 мм
FCL Размер упаковки (100)
500×440×345 мм
Вес нетто продукта
0,17 кг
Примечание 1: условия тестирования: 59 PAL-D сигналов аналогового телевизионного канала развернуты в частотном диапазоне 550 мгц, И цифровые модуляционные сигналы передаются в диапазоне частот от 550 мгц до 862 МГц при определенных условиях потери связи (полоса пропускания 8 МГц на 10 дБ ниже уровня несущей аналогового сигнала, И оптическая Входная мощность оптического приемника-0dBm, измерение C/N, CTB и CSO
Руководство по модели
Светильник серии FTTH-OR20 номенклатура продукта: штыревая трубка этого продукта в стиле свиного хвоста, и может добавить WDM.
FTTH-OR20-Into оптический соединитель-номер радиочастотного разъема + Формат-фотоэлемент
Пример:FTTH-OR20-SA-2M5-WSA
Объяснение: это FTTH, тип оборудования OR20, входной оптический разъем SC/APC, RFoutput-2 порта, разъем-Папа, фотоэлектрическая трубка получает только 1550 нм с WDM, wdmконнектор типа SC/APC.
