Использование: в основном используется для качающихся ворот двигателя, вход DC12V, выход DC12V ~ DC24V
Частота: 433,92 МГц (другие настраиваемые частоты)
Беспроводной режим: ASK

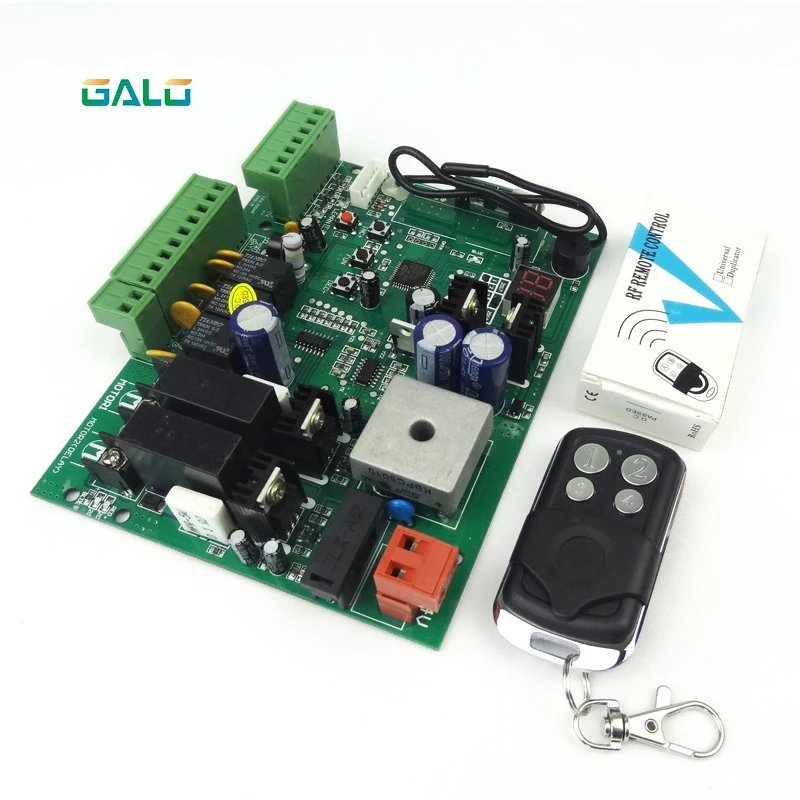

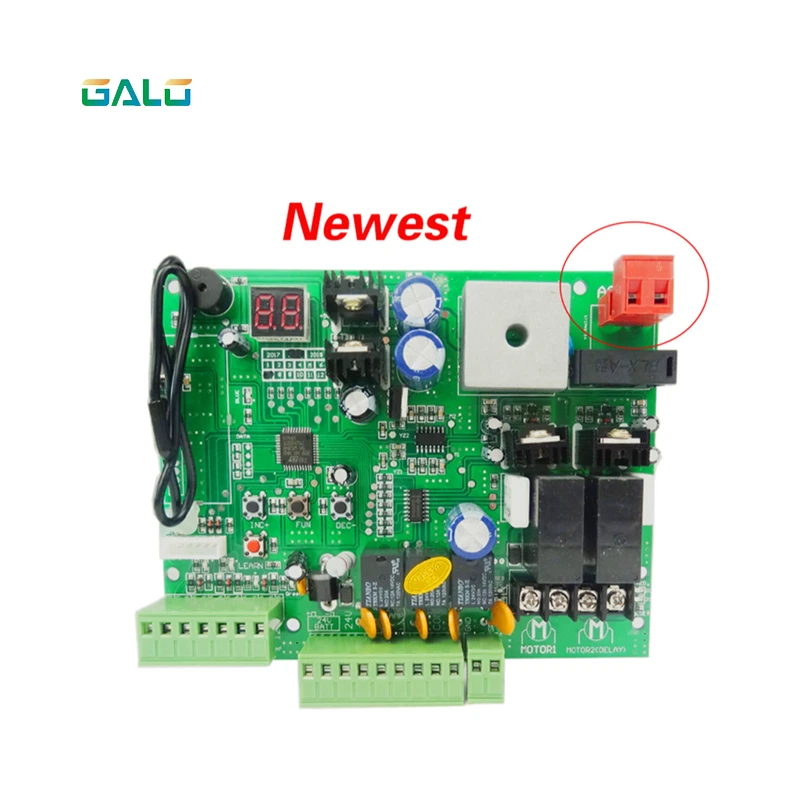

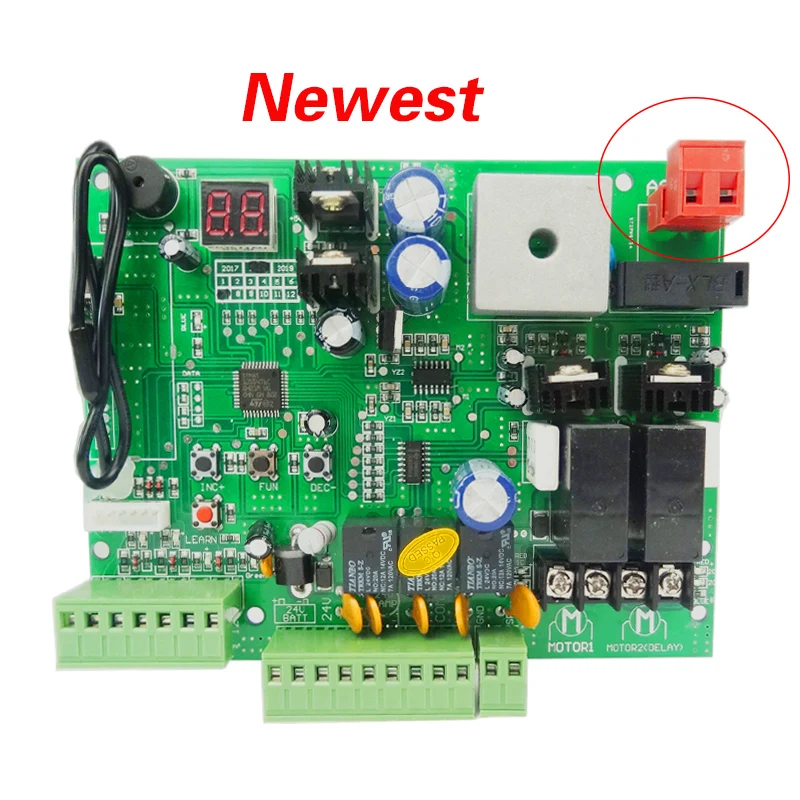

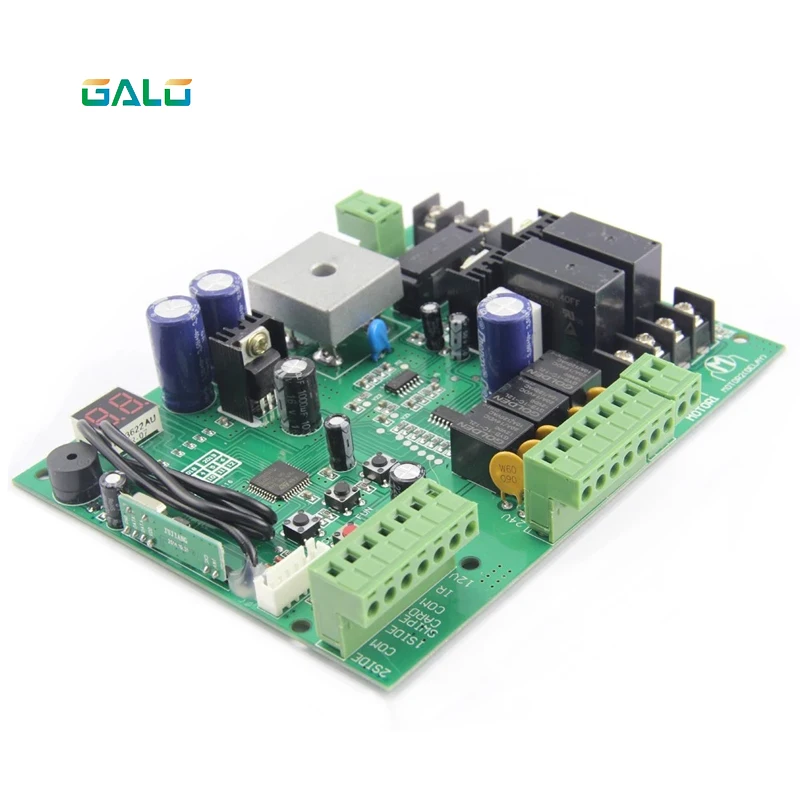

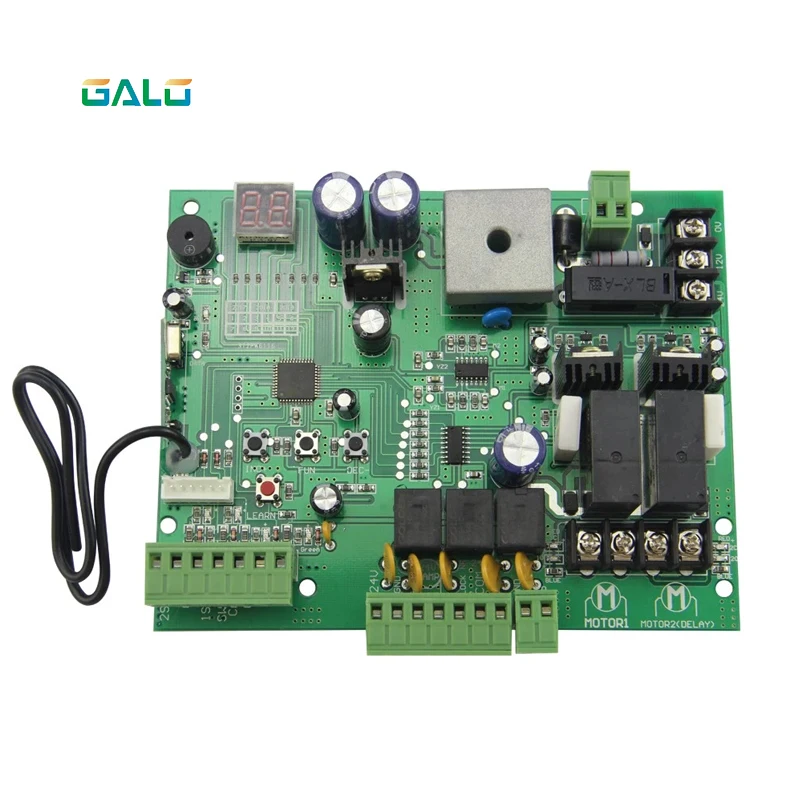

Контроллер открывания распашных ворот
1. Технические параметры:
1. Входное напряжение панели управления: 12V/24VDCAC. Можно подключить 12V резервный аккумулятор
2. Напряжение двигателя: 24 В постоянного тока
3. Кодировщик для передатчика: используйте наш собственный код качения. (может поддерживать 30 шт. пульт дистанционного управления, SMC5326/EV1527)
4. Диапазон применения: подходит для всех двойных рук механизм открывания распашных ворот.
2. Функции и тестирование:
1. Светодиодный светильник индикатора: он всегда включается, как только система электрифицируется. Когда
Автоматическая закрыть ворота комплекса предпусковых операций, светильник мигающий светильник 1 секунда интервал. Он выключается при вводе в состояние обучающего кода или при удалении кода; Он мигает дважды, показывая, что успешно обучает код или удаляет код.
2. Передатчик:
Форматы кодирования: наша компания настроила код прокатки. SMC5326,EV1527 кнопка: двойная кнопка открыть две ворота или одна кнопка открыть две ворота. Одна кнопка управления MOTOR2, двойная кнопка управления двигателем 1 и двигателем 2. Система может
Поддержка дистанционного управления составляет 30 шт. (код нашей компании) или 80 шт. (SMC5326/ EV1527)
3. Судите двигатель заднего хода: когда двигатель начинает работать, и открыть или закрыть ворота,
Синий светодиодный светильник включен, поэтому наши двигатели должны быть в состоянии открытия. В тех случаях, когда светодиодный превращается в красный и светильник вкл. На данный момент наши двигатели должны быть в закрытом состоянии.
4. Код-обучение: Нажмите и удерживайте кнопку обучения в течение 1 секунды, затем отпустите, светодиодный выключается и нажмите любую кнопку передатчика, затем светодиодный Дважды Мигает, теперь коды были изучены на панели. При отсутствии каких-либо сигналов, полученных в течение 5 секунд, светодиодный светильник, а затем выход из режима обучения коду.
5. Удаление кода: Нажмите и удерживайте кнопку обучения (как только вы нажмете кнопку обучения, светодиодный индикатор выключен), через 5 секунд светодиодный индикатор загорится, теперь коды были удалены.
6. Двигатель работает и вращается скорость: двигатель первый запуск, находится в режиме низкой скорости. Когда препятствие, а затем начать снова, двигатель с высокой скоростью
Работает, а затем с низкой скоростью работает до остановки двигателя. Высокая скорость работы от 0 до 33 секунд может регулироваться. (Используйте кнопку HSPEED TIME rotting), при настройке до 0 секунд высокоскоростная работа не начнется. Во время работы двигателя, при использовании пульта дистанционного управления мотор останавливается до 2 раз. Двигатель просто работает на низкой скорости. До удовлетворения сигналов препятствий.
7. Ограничение и чувствительность препятствий: во время открытия и закрытия
Двигатель останавливает работу, как только обнаружатся предельные и чувствительные сигналы препятствий. Чувствительность двух двигателей устанавливается отдельно. Регулировка чувствительности двигателя 1 через триммер MOTOR1, в то время как триммер MOTOR2 контролирует чувствительность двигателя 2.
Примечание:
Моторы типа Arm имеют только функцию чувствительности препятствий, без ограничений.
8. Открыть и закрыть задвижки задержки: когда открыть ворота, двигатель 2 сначала открыт, а затем открыть двигатель 1. При закрытии ворот двигатель 1 сначала закрыт, а затем двигатель 2. Если открыть или закрыть функцию задержки ворот. Время закрытия ворот может регулироваться от
0-18seconds. Но открытые ворота могут ограничиться в 1 second.9.одиночные открытые ворота: одна открытая Кнопка ворот просто может открыть двигатель 2 swicth.
10. Функция автоматического закрытия ворот: если есть препятствия для открытия или закрытия ворот. Или
После того, как в положении двигателя работает время защиты, начните автоматическое закрытие ворот. Время автоматического закрытия ворот может регулироваться от 0-66 секунд. При настройке 0 секунд функция автоматического закрытия закроется. И автоматическое закрытие обратного отсчета ворот, мигающий светильник будет мигать интервал 1 секунды.
11. Защита от задержки двигателя: если двигатель работает более 60 секунд, двигатель прекратит работу, чтобы защитить двигатель.
12. Копировальный пульт дистанционного управления может автоматически совпадать: как для скопированного пульта дистанционного управления,
Не нужно использовать контроллер для обучения коду, можно использовать его напрямую. При первом использовании используется скопированный пульт дистанционного управления. Просто нужно долго нажимать пульт дистанционного управления (около 2-3 секунд), до светодиодный код обучения мигает 2 раза позже.
13. Интерфейс мигающий светильник: Когда двигатель находится в состоянии открытия или закрытия, выходной интерфейс реле светильник s, в противном случае не выводится.
14. Фотоэлемент: ворота будут повторно открыты, если сопротивление обнаружено во время закрытия ворот. Когда открываются ворота, фотоэлемент не будет выполнен.
3. Инструкции для всех терминалов:
2 стороны: этот терминал такой же, как и «двойная кнопка» передатчика. Он контролирует двойные двери, как циклически Открытый-стоп-закрытый-стоп-открытый.
1 сторона: этот терминал такой же, как «одна пуговица в форме листа» передатчика. Он контролирует
С одной дверью как под открытым небом стоп-сигналами с близкого расстояния стоп-сигналами открытые циклически. COM: общий терминал для подключения земли.
MOTO 1: проводка moto r1: следует подключить провода moto r, который открывается первым. Или подключить провода moto r, установленные на боковой стороне двери с упорной пластиной.
MOTO2 (задержка): проводка двигателя 2: следует подключить провода двигателя, которые можно использовать для управления одной пуговица в форме листа.
24 В/12 В-12 В/0 В-0 В/12 В: Вторичный для 12 В или двойной 9 В переменного тока трансформатор. UPS +/- : внешний аккумулятор 12 В, аккумулятор может быть заряжен. Когда нет источника питания, UPS начнет работать автоматически. Ток в режиме ожидания UPS, когда он работает 20 мА, ток составляет около 1,5a, когда двигатель работает. (конкретный ток зависит от фактического использования).
LOCK12 +/- : электрический сигнал блокировки, без выхода напряжения, при открытии ворот 1 секунду. Выход напряжения DC12V по умолчанию.
Проведите карту: Проведите карту, чтобы открыть два ворота, активный низкий, автоматическое закрытие включено после открытия двери.
Инфракрасный: терминал для фотоэлементов, активный низкий, когда препятствие, обнаруженное фотоэлементом во время закрытия двери, дверь остановится, а затем отскочит, чтобы открыть. COM: общий терминал для подключения земли.
VCC: выходное напряжение 12-28 в; Питание для фотоэлементов или других безопасных устройств; Ток ≤ 200 мА.
Особенности:
1. Цифровой светодиодный меню обеспечивает легкую настройку, подключи и работай.
2. Откройте/закройте одиночный лист или Двойные листья.
3. Раздельная Настройка силы для двигателя 1, двигателя 2 и высокой скорости, медленная скорость обеспечивает точную работу моторов.
4. Время автоматического закрытия можно отрегулировать от 1 секунды до 99 секунд.
5. Общее время работы 60 для защиты двигателей.
6. Терминалы доступны для циклического детектора, фотоэлемента, кнопки, клавиатуры, оборудования контроля доступа и т. Д.
7. Совместим как с электрическим замком, так и с электромагнитным замком.
Дополнительное реле для блокировки пешеходной двери или других внешних устройств.
8. Пользовательский код прокатки делает систему более безопасной.
9. Доступно для подключения резервного аккумулятора или Солнечной системы. DC24V этот тип
