Модуль фазоблокировки ADF4351, широкополосный 35-4,4 ггц, радиочастотный синтезатор, функциональная демо-плата

Модуль фазоблокировки ADF4351, широкополосный 35-4,4 ггц, радиочастотный синтезатор, функциональная демо-плата

Name: 🛍 Модуль фазоблокировки ADF4351, широкополосный 35-4,4 ггц, радиочастотный синтезатор, функциональная демо-плата
Brand: Разное
SKU: 1005002552433622
Price: 2651.56 RUB
Availability: InStock

0 Отзывов

1 Заказов

2 651,56₽

В наличии!

Перейти

Последнее обновление: 25.03.2022

Основные характеристики:

Наш магазин представляет много видов фазовых петель, особенно интегрированный цикл VCO с фазовой блокировкой серии ADF43504351 с высоким коэффициентом производительности и цены, что удобно для разработчиков, чтобы развивать и использовать во второй раз. Он имеет большую гарантию в параметр проектирования и тестирования.

Модуль доставки ADF4351

Модуль + PDF схематичный рисунок + обычные исходный код + послепродажное техническую поддержку + электростатическую упаковку + противоударный пены

Советы:

(1) Модуль интерфейса нашего магазина четкий и стабильность работы. Пожалуйста, выполните функциональная проверка по соответствующей рабочих условиях, в сочетании с схематичный рисунок предоставленной в нашем магазине.

(2) основные параметры этого модуля находятся на странице деталей, предоставляя PDF информацию о модуле и исходном коде рутины; Инженерные файлы не предоставляются, пожалуйста, будьте ясно глазах потенциального покупателя, в том случае, если вы имеете какие-либо проблемы в работе, пожалуйста, обратитесь в службу поддержки клиентов.

(3) покупатели, прежде, чем при использовании модуля перед размещением заказа рекомендуем внимательно ознакомиться страницу сведений об этой модуль для того, чтобы понять источника питания и использовать в комплект поставки по причине ограничений во избежание повреждения модуль из-за неправильной эксплуатации.

(4) наш магазин модули гарантированно предоставлять реальные параметры модуля, функции и фотографии, и все модуль j будут отправлены после обнаружения.

Пожалуйста, свяжитесь со службой по работе с клиентами после покупки, мы отправим модуль информация для того, чтобы ваш электронный адрес.

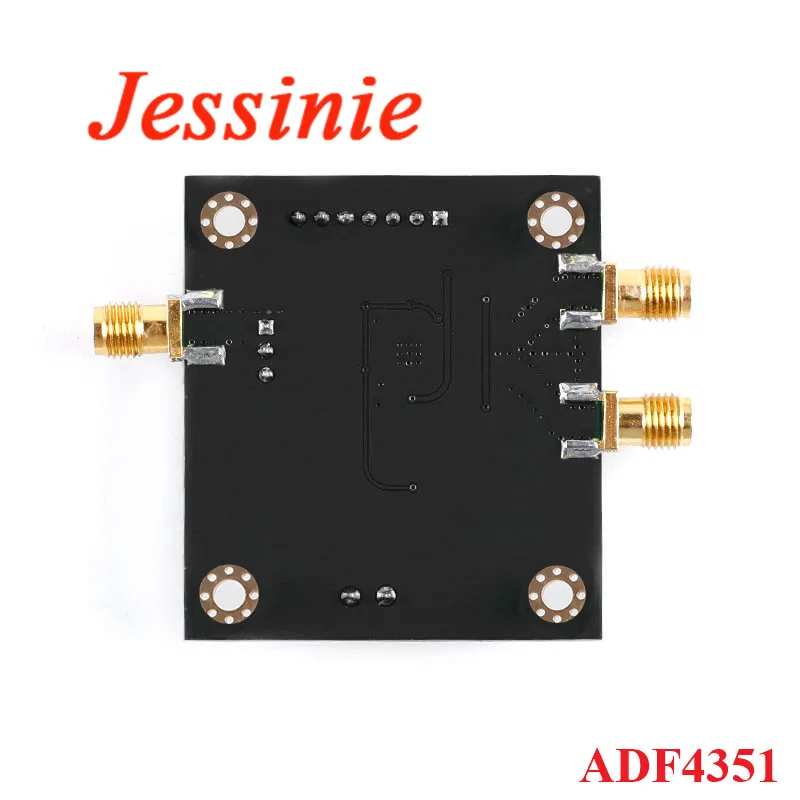

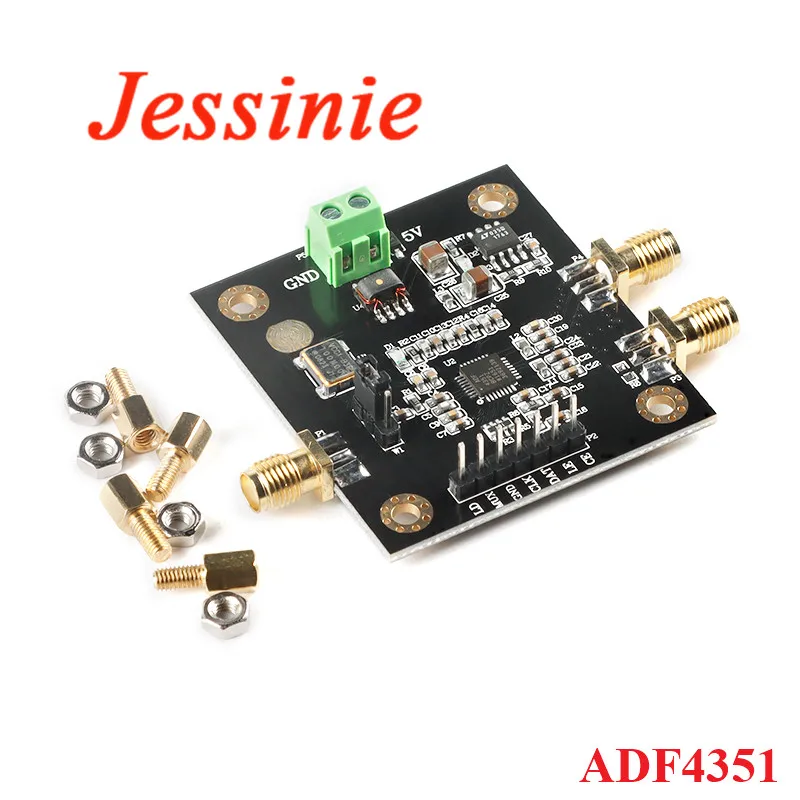

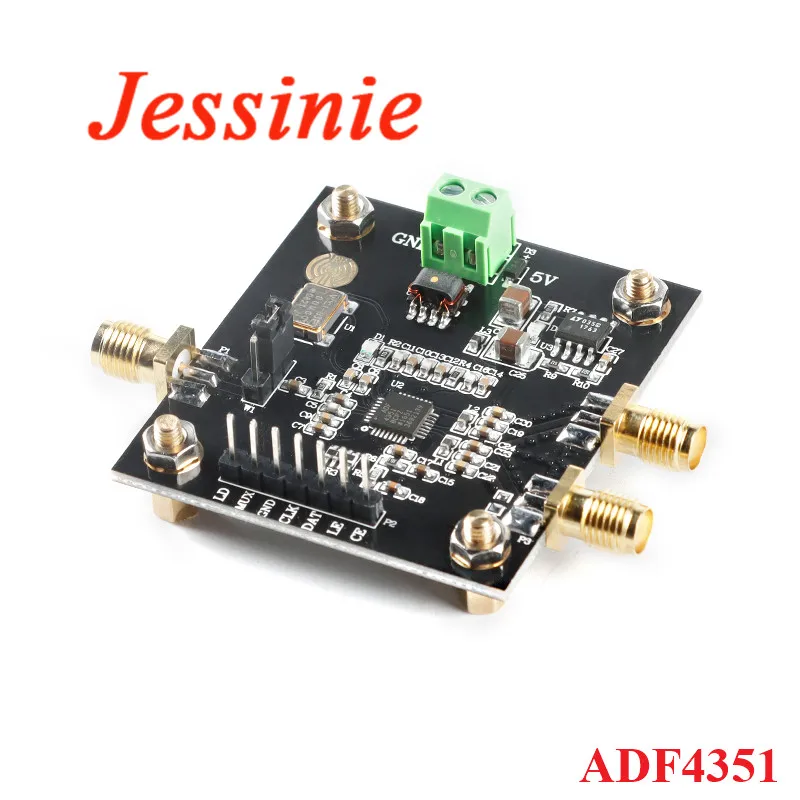

Параметры модуля

Модель модуля: ADF4351

Тип модуля: широкополосный PLL источник

Напряжение источника питания: DC-5V

Ток модуля: 160 мА (макс.); Ток покоя 20 мА (TYP) нормальный ток привода (155ма)

Модуль протокол передачи данных: SPI

Модуль обеспечивает процедуры: STM32F103RBT6; Точечная частота, частотная развертка

Обычные Платформа: STM32F103X-M3; KEIL5 версия исходный код

Модуль частота: 100 МГц; Часы может быть вход внешне

Частота сигнала Амплитуда: 700mVpp (мин)

Стабильность частоты: больше, чем 25PPM

Фазовый шум: различные частоты фазового шума

Выходной Частотный диапазон модуля: 35 МГц-4,4 ГГц

Контроль частоты шаг: 0,1 МГц

Частота развертки шаг время: 1 мс (мин)

Модуль Выходная мощность: 7dBm (макс.); Разная частота Выходная мощность отличается

Модуль Выходной интерфейс: SMA; 24-часовой солевого тумана высокими антиокислительными свойствами

Модуль выходной сигнал: синусоида или прямоугольную волну

Модуль выходной канал: 2 дифференциальных каналов

Модуль Выходное сопротивление: 50 Ом в комплекте

Характеристики сигнала модуля: 35MHZ--2.2 ГГц прямоугольную волну (основных частотного мультиплексирования) 2,2 ГГц-4,4 ГГц синусоида (основной волны)

Модуль Особенности: ультра-низкий шум участка, ШИРОКОПОЛОСНЫЙ РФ PLL генератор сигналов

Модуль Применение: РЧ сигнал генератор частоты, датчик источник возбуждения, потери линии затухания, сканирование часы генератор сигналов

Спецификация модуля: 50*50*7 мм длина * ширина * высота-Размер печатной платы

Вес модуля: 15 г

Модуль температурный режим работы: 0-75 ℃; Гражданского класс

Описание модуля

В ADF4351 используется в сочетании с внешним петельным фильтром и внешней исходной частотой до осуществления целое число-N частотно-(PLL) синтезатор частоты.

ADF4351 имеет интегрированный осциллятор с контролем напряжения (VCO) с фундаментальным диапазоном частот на выходе от 2200 МГц до 4400 МГц. Кроме того, с 1/2/4/8/16/32/64 кроссовер схемы, пользователи могут создать RF выход частоты по операциям всего 35 МГц. Для приложений, требующих изоляции, ВЧ-выход этап может быть отключен. Функция отключения звука может быть контролируется контактов или программного обеспечения. В то же время обеспечивают вспомогательный RF выход, и может быть отключен в тех случаях, когда они не используются.

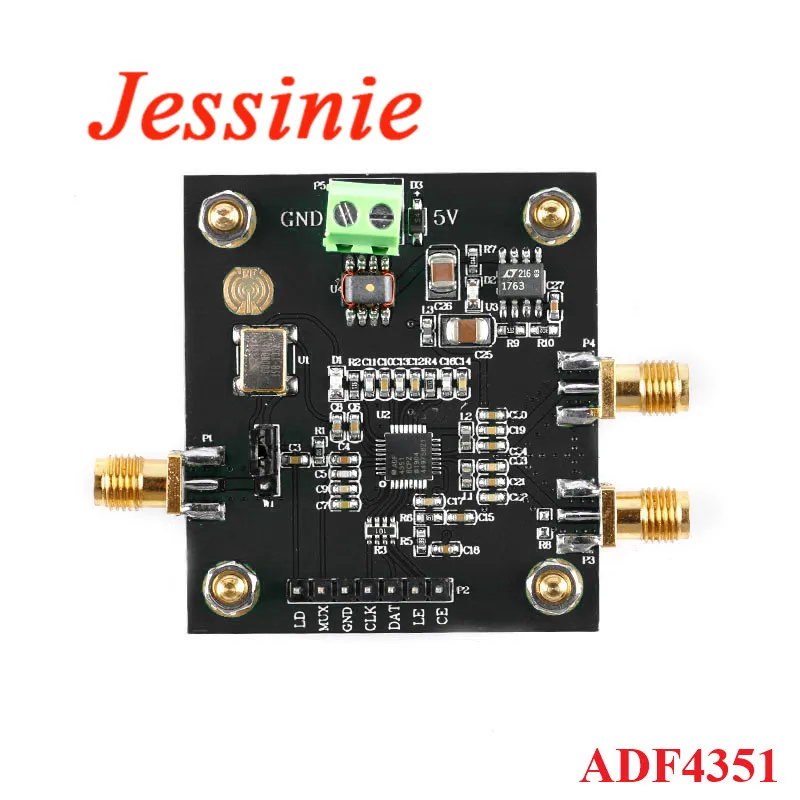

Схема интерфейса

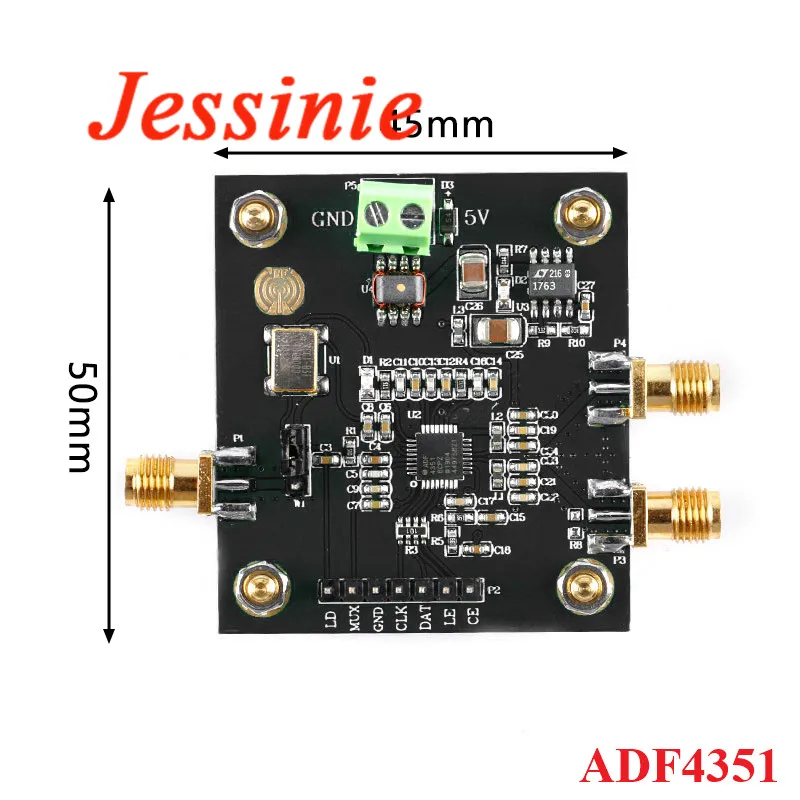

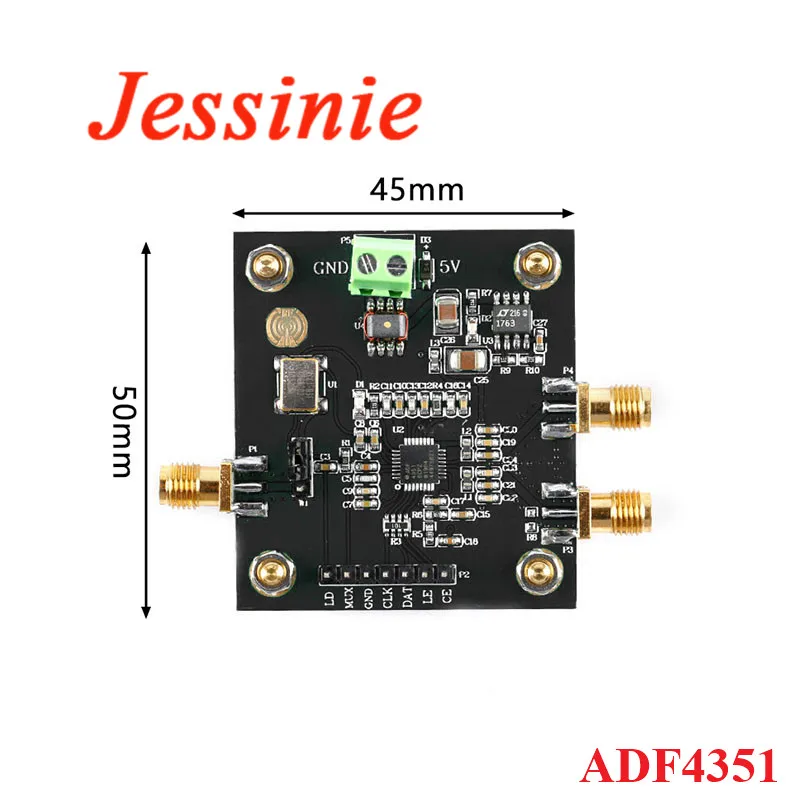

Размеры

Меры предосторожности при помощи модуля

(1) поскольку модуль является высокоточным устройством, во избежание ненужных помех рекомендуется использовать Линейный источник питания.

(2) правильно источника питания, защита от обратного подключения запрещено, а напряжение не должна превышать 5,5 V.

(3) рекомендуется использовать хороший патч-корд для подключения инструмента для наблюдения за выходного сигнала. Плохой контакт или плохим качеством проводов может привести к сигнала или лишнего шума.

(4) Если вам нужно просто проверить удобный емкостный Мини-стилус, служащий также в модуля, рекомендуется использовать с панелью управления нашего магазина. Мощность подается в PLL модуль во-первых, а затем в Мощность поступает к контрольная панель для того, чтобы создать формы волны. Нажмите и удерживайте кнопку на среднюю кнопку, чтобы переключить функция.

(5) распределенный код используется только для поддерживающей основной платы управления и не предоставляет одночипового микрокомпьютера. Дополнительные функции должны быть разработаны самостоятельно.

(6) Фазовый шум, гармоник, выходная мощность и другие соответствующие индикаторы фазовой модуля петли. Типичные параметров испытания включены в деталях.

Часто задаваемые вопросы

Вопрос: Можно ли выходного сигнала из AD4351 не синусоида и гармоник очень большой?

A: ADF4351-это Цифровая фазовая петля. Частота выхода ниже 2,2G состоит из Выходная частота, форма выходного сигнала похож на прямоугольную волну, если вам нужна синусоида, вам нужен внешний фильтр.

В: Может ли самая быстрая скорость развертки ADF4351 быть только 1 мс? Может ли с минимальным шагом быть только 0,1 МГц?

A: переменный ток пропускная способность дизайн и разработка программного обеспечения на доске, для того, чтобы поддерживать 35 м-4,4G частота может быть выход, как правило, таким образом с минимальным шагом и самый быстрый Время развертки зафиксированы, И это является необходимой для использования с меньшим шагом и быстрее развертки время потребуется покупателей, чтобы сделать программного и аппаратного обеспечения регулировки.

Q: какие два светильник s на плате для фазовой модуля петли, но она не светильник после хождения по земле подошву импорт программа?

A: один индикатор питания, в другом случае, когда замок индикация и синих огней для нормальное рабочее состояние. Как правило, вам нужно, чтобы включить питание модуль во-первых, а затем подключите к питанию основная плата управления. Порт питания на основная плата управления, замок светильник всегда горит, и модуль нормальный выход.
