Диагностический инструмент OBDII ELM 327 V 1,5 ICAR2 OBDSCAN ELM327 WiFiBluetooth V1.5 PIC18F25K80 чип для AndroidIOS

Особенности:

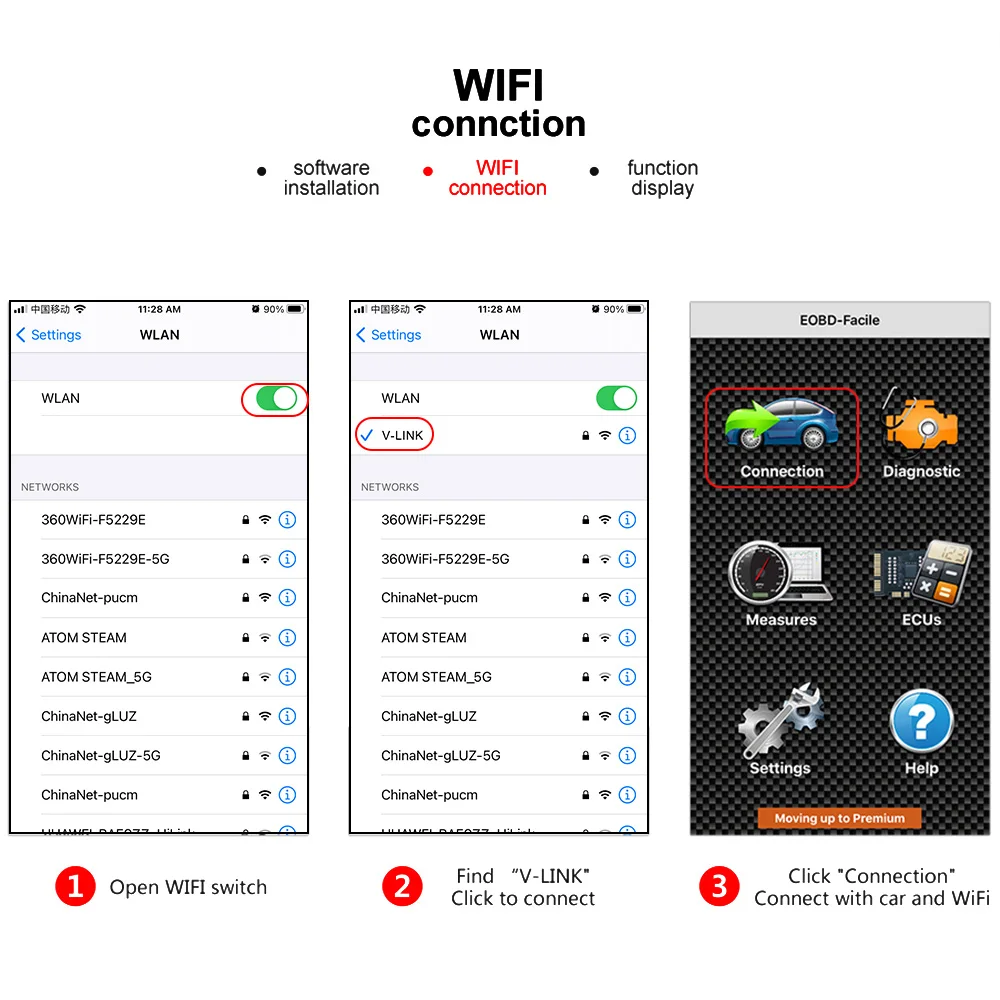

Интерфейс Wifi ELM327 может автоматически обнаруживать и интерпретировать протоколы obd2 / eobd. Он также обеспечивает поддержку высокоскоростной связи и низкомощный режим сна. Он использует команды AT для связи с хост-устройством (ПК, ноутбук, для iOS). Доступно множество пакетов программного обеспечения, которые полностью совместимы с этим инструментом. Некоторые из них имеют довольно полезные функции, такие как мониторинг параметров работы двигателя, считывание и очистка DTC, измеритель MPG и т. Д. Вы даже можете написать свое собственное программное обеспечение на указанной аппаратной платформе, если хотите, потому что команды AT полностью задокументированы и очень хорошо объяснены. Этот инструмент всего 2,7x1,25x0,9 дюйма, и поставляется с кабелем OBDII 6 футов для легкой установки. Он также включает встроенный выключатель питания для предотвращения необходимости постоянного отключения устройства от порта OBDII. Он совместим с 1996 и более поздними транспортными средствами, которые соответствуют obd2 или eobd. Подключение к вашему iPhone / iPod touch осуществляется через Wi-Fi соединение в режиме adHoc.

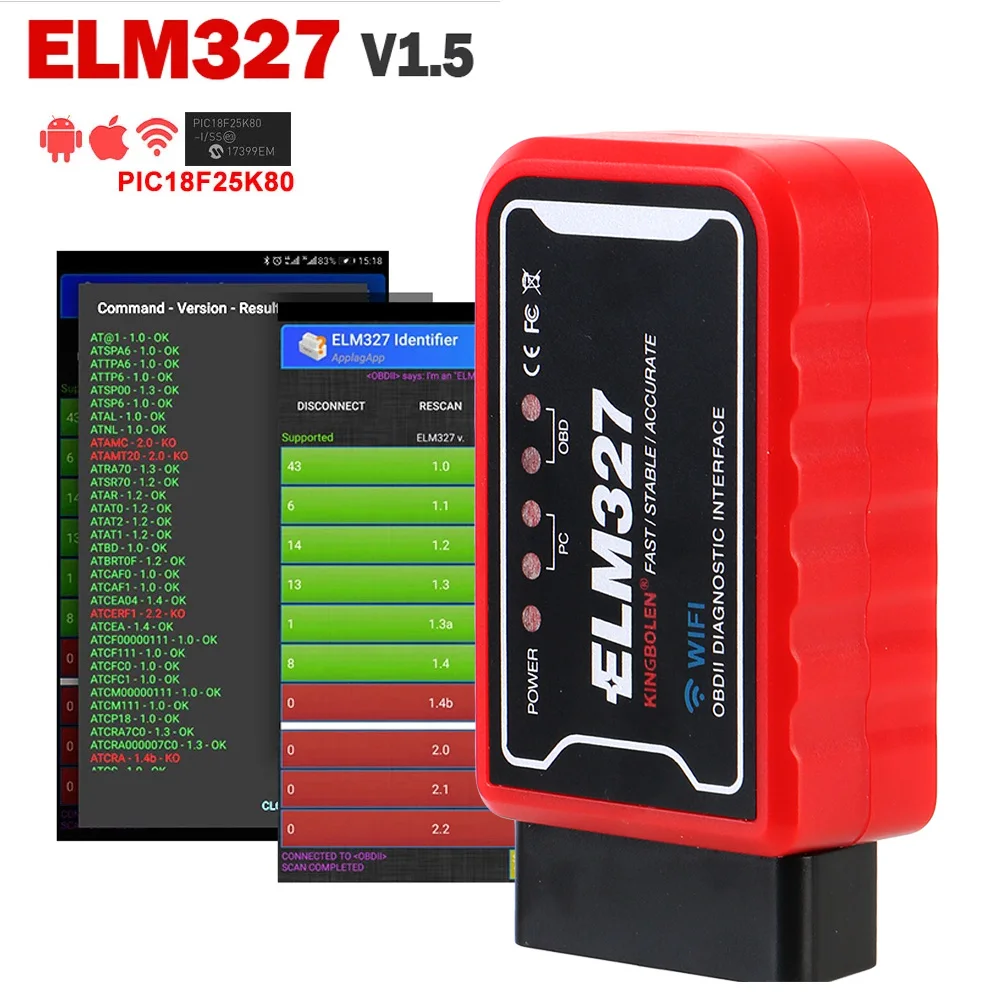

Версия прошивки V1.5 (поддерживает больше протоколов SAE J1850, чем V2.1).

С чипом: PIC18F25K80, поддерживает все функции elm327, в программном идентификаторе ELM327, он показывает Полные функции.

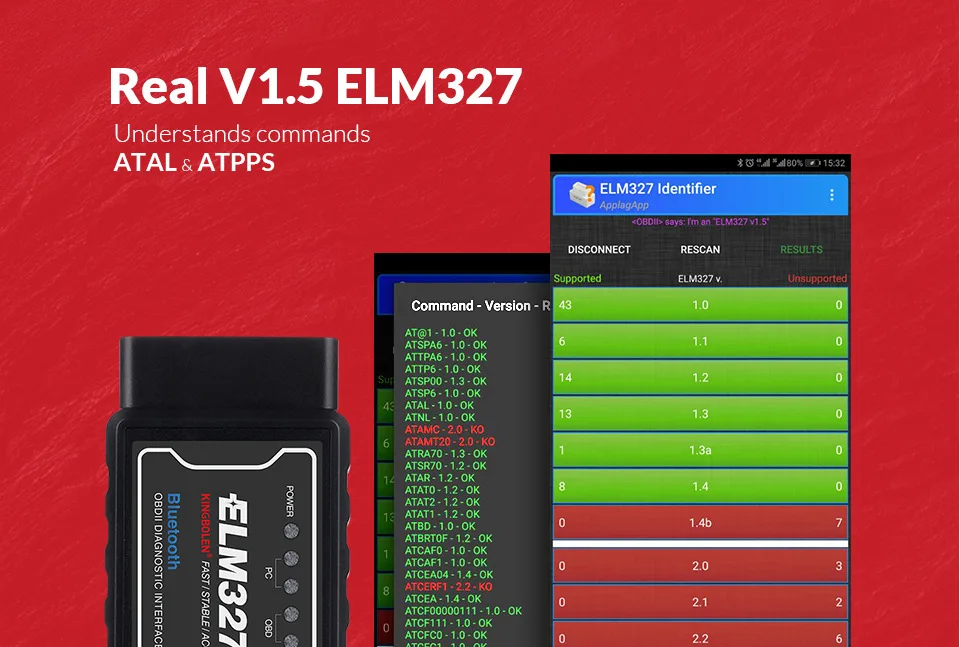

Он определяет команды, такие как ATPPS и другие.

Частота кристаллического осциллятора 4 МГц.

Основные функции:

С помощью правильного программного обеспечения, установленного в хост-устройстве, вы можете иметь следующие параметры, Считываемые с вашего транспортного средства:

Скорость транспортного средства

Об/мин

Расход топлива

Температура охлаждающей жидкости двигателя

Давление топлива

Расчёт нагрузки двигателя

Датчик положения дроссельной заслонки

Давление во всасывающем трубопроводе

Температура всасываемого воздуха

Опережения

Массовый расход воздуха

Уровень топлива

Барометрическое давление

Система улавливания топливных паров (EVAP) Давление пара

Балансировка Перекачки Топлива

...

Обратите внимание:

Ваш автомобиль может не поддерживать все вышеуказанные параметры. Сколько параметров вы можете получить зависит от выполнения производителем транспортного средства.

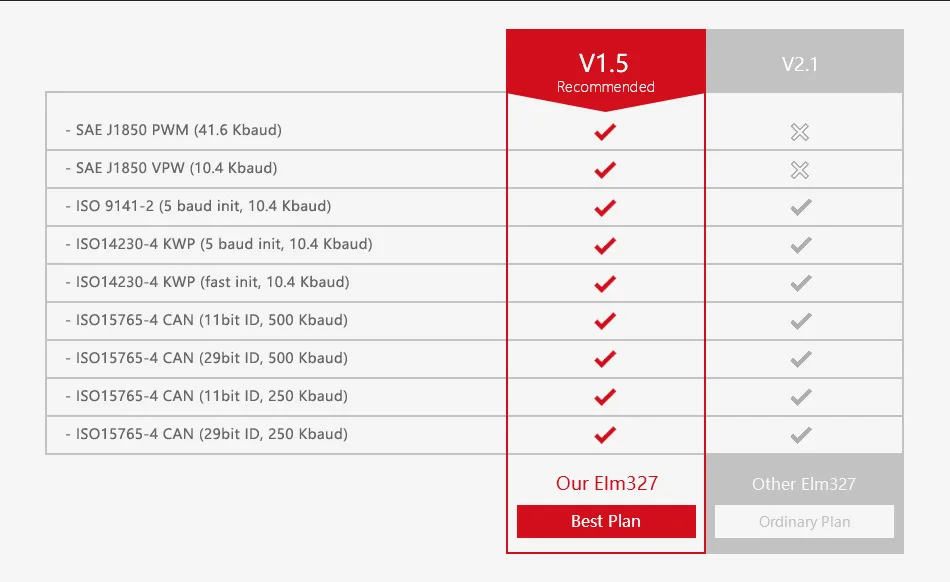

Поддержка протоколов:

1.SAE J1850 PWM (41,6 кбод)

2.SAE J1850 VPW (10,4 кбод)

3.ISO9141-2(5 бод инициализации, 10,4 кбод)

4.ISO14230-4 KWP(5 бод инициализации, 10,4 кбод)

5.ISO14230-4 KWP (быстрая инициализация, 10,4 кбод)

6.ISO15765-4 CAN(11 бит ID,500 кбод)

7.ISO15765-4 CAN(29 бит ID,500 кбод)

8.ISO15765-4 CAN(11 бит ID,250 кбод)

9.ISO15765-4 CAN(29 бит ID,250 кбод)

A.SAE J1939 CAN(29 бит ID,250 * кбод)

B.USER1 CAN(11 * бит ID,125 * кбод)

C.USER2 CAN(11 * бит ID,50 * кбод)

* Настройки по умолчанию (пользовательский регулируемый)

Поддерживаемые автомобили:

Если ваше транспортное средство не относится к какой-либо из вышеуказанных категорий, посмотрите под капот и попытайтесь найти этикетку, в которой четко указано, что транспортное средство было спроектировано в соответствии с OBD-2 требованиями.

Этот elm327 обычно может работать на большинстве новых автомобилей с OBD 16pin Aadapter и двигателем 12 В:

Для американского автомобильного бренда, после 1996;

Для европейского бренда автомобилей (Бензин), после 2001;

Для Европейского автомобильного бренда (Дизель), после 2004;

Для японского автомобильного бренда, после 2002;

Для корейского автомобильного бренда, после 2010;

Для китайского бренда автомобилей, после 2009;

Для индийского автомобильного бренда, после 2010;

Для российской марки автомобилей, после 2012;

...

Аппаратные требования:

Для Android/для устройств IOS (iphone,ipad, например)/для ПК

Bluetooth elm327 поддерживает только систему android, не поддерживает систему IOS, поэтому если у вас есть iphone, пожалуйста, купите wifi ELM327.

Wifi elm327 поддерживает системы android и IOS.

Программные требования:

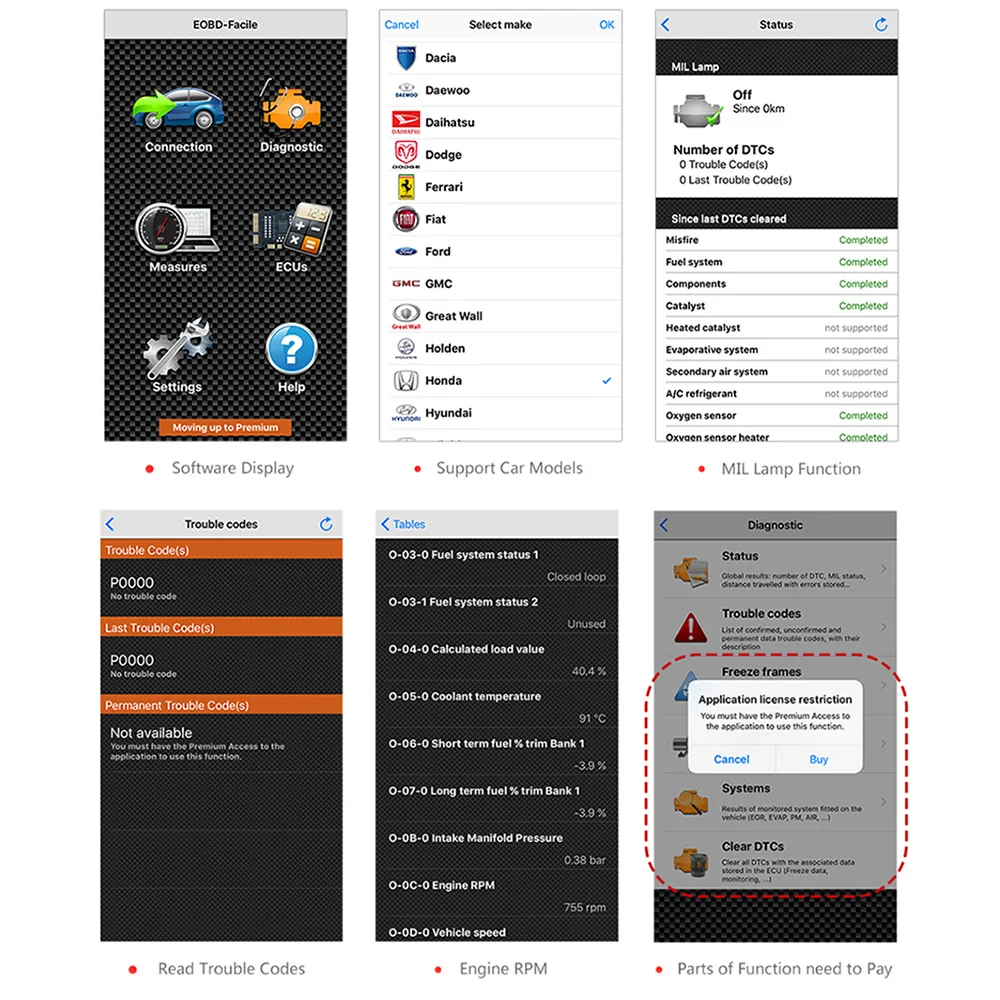

Все программное обеспечение на основе ELM327.

Программное обеспечение системы IOS в Apple store: Автомобильный сканер/OBD Auto Doctor / OBD Car Doctor / EOBD Faciles / Rev / FUZZYCar/ DashComand / SpeedPORT / Nova Scan...

Внимание: для iOS базовое программное обеспечение не входит в комплект, вы должны купить в Apple App Store!

Программное обеспечение системы Android: Torque pro / Mini OBD2 / OBD Car Doctor / DashComand...

Система Windows: сканмастер-ELM / PCMSCAN...

Технические характеристики:

SSID: WiFiOBD

IP: 192.168.0.10

Подсеть: 255.255.255.0

Порт: 35000

Диапазон: 50 футов (прямой видимости)

Антенна: Внутренняя

Потребляемая мощность: 0,75 Вт

Стандарт Wifi: 802.11a/b/g

Рабочая температура: от-15 до 100 градусов Цельсия
