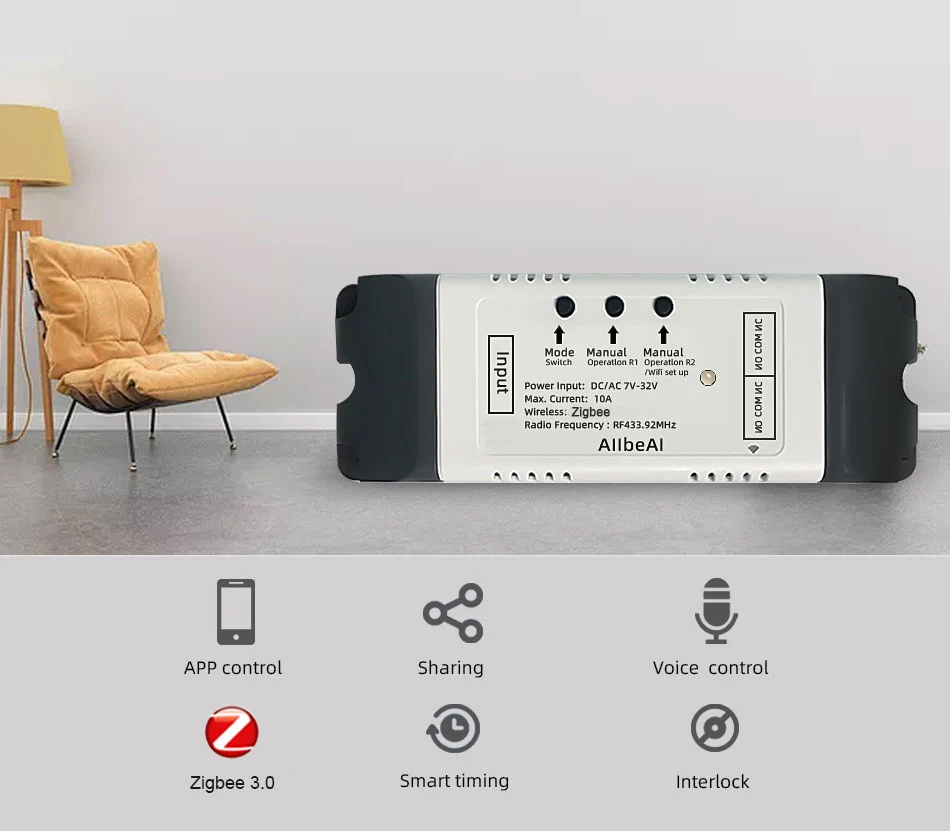

Двухканальный коммутационный модуль Zigbee3.0 eWeLink Tuya, импульсное реле для Samsung SmartThings Alexa 2mqtt, 5 В, 12 В, 24 В, 32 В постоянного тока

Используется для

1. Удаленно дают импульсный сигнал для управления двигателем постоянного тока, двигатель переменного тока для вперед и назад2. Удаленно дают импульсный сигнал для включения/выключения света, ламп и других бытовых приборов.3. Удаленно дают импульсный сигнал для включения/выключения двери гаража, доступа к двери

Обзор

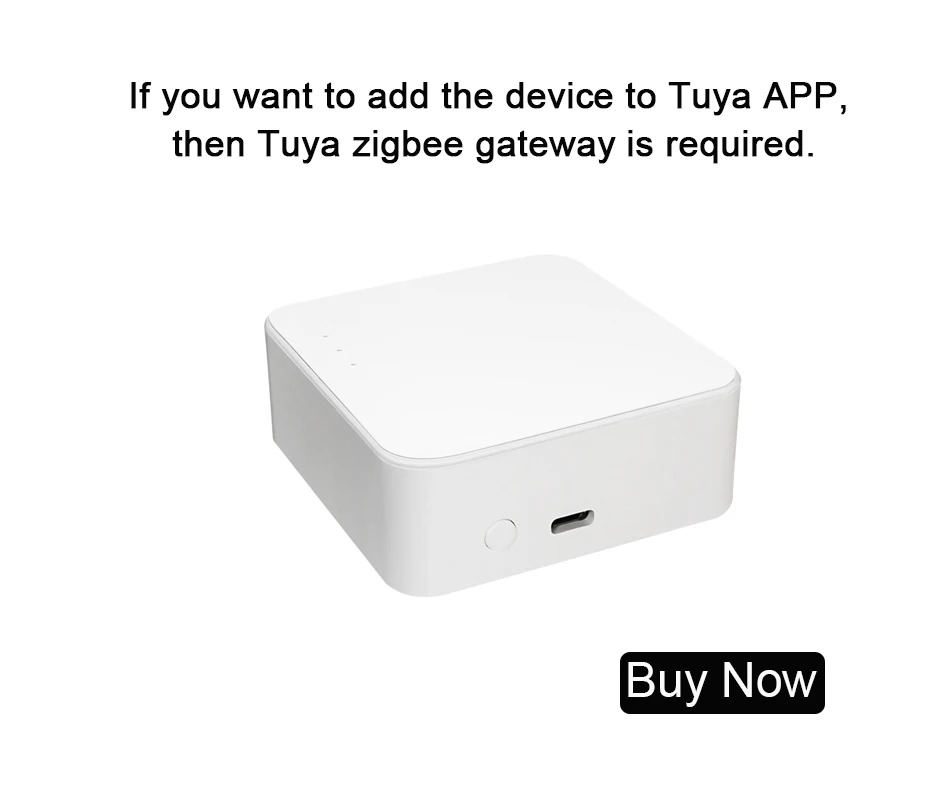

Требуется концентратор шлюза Tuya zigbee или концентратор шлюза eWeLink/Sonoff ZigBee, поэтому вы можете добавить устройство в приложение Tuya Smart life или приложение eWeLink.

Пульт дистанционного управления RF433 не включаетАккумулятор,Тип батареи 1:27A 12VТип батареи 2:CR2032Изображение батареи находится в конце страницы.

Примечание

1. Реле является пассивным выходом, независимо от мощности, которую вы поставляете на входе, выход не имеет никакого напряжения питания, вам также нужно поставить мощность на выходе.2. Источник питания на входе может работать только с печатной платой. Если вы не поставляете мощность на выходе, подключаемое устройство не может работать.

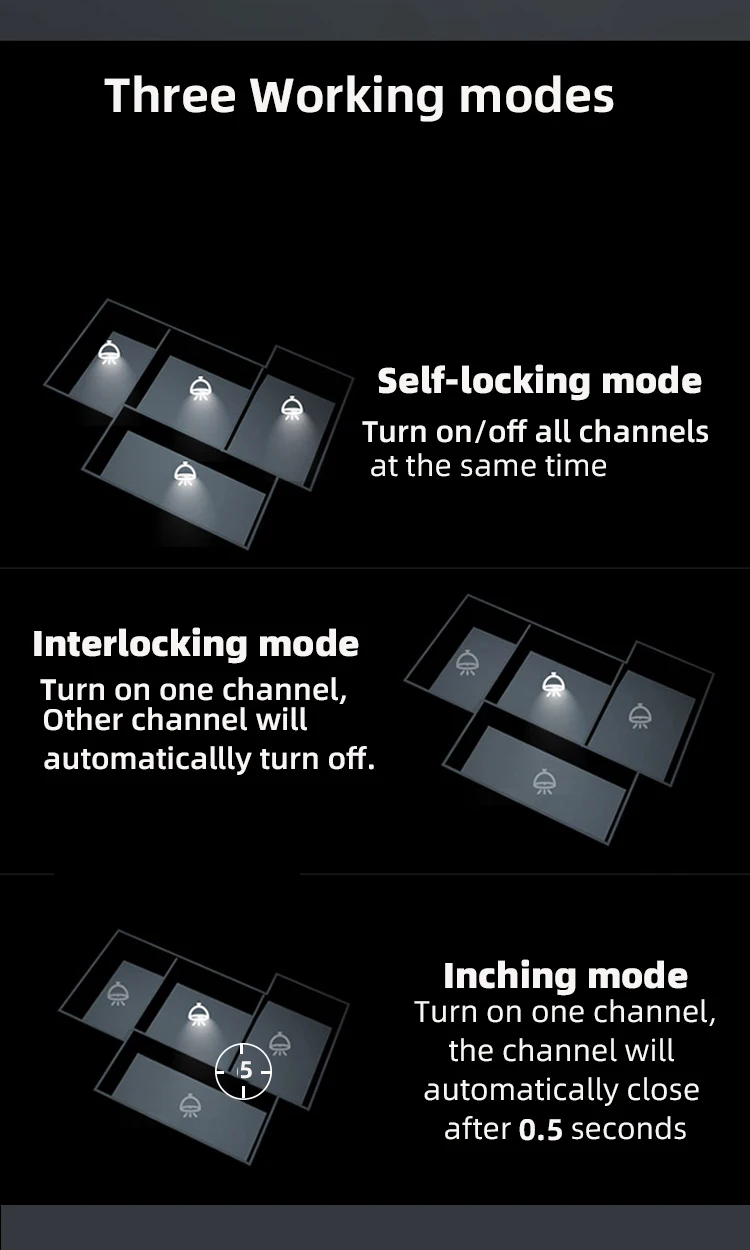

Три режима работы

1. Самоблокировка: каждый канал может быть включен/выключен отдельно. Вы можете включить/выключить все каналы одновременно.2. Режим блокировки: Включите любой канал, другие каналы будут выключены автоматически.3. Автофиксацией/шаговым управлением режим: Включите один канал, канал автоматически закроется после 0,5 секунд. Другой канал такой же, как и канал.Время ввода не может быть изменено.

Функция

【Контроль приложения 】Требуется концентратор шлюза Tuya/eWeLink zigbee, и вы можете управлять устройством с помощью приложения Tuya или eWeLink【 RF433mhz управление】Устройство может управляться пультом дистанционного управления RF433mhz.【Управление для мобильного телефонаТребуется концентратор шлюза Tuya/ eWeLink ZigBee,Когда вы выходите на улицу или дома, ваш смартфон может управлять устройством через мобильную сеть 2G/3G/4G или WIFI【Голосовое управление от Google Assistant】Требуется Tuya или eWeLink Zigbee Hub. Вы можете управлять голосом устройства с помощью Google Assistant.【Голосовое управление от Samsung SmartThings hub и Alexa】Нет необходимости в шлюзе Zigbee, устройство может управляться Samsung SmartThings hub и Amazon Echo напрямую.

Работа с шлюзом Tuya/eWeLink ZigBee

От Tuya zigbee gateway hub устройство может быть как вспомогательное устройство Tuya zigbee hub в Tuya или Smart life APPОт eWeLink/snoff zigbee шлюз концентратор, устройство может быть как подустройство eWeLink zigbee hub в приложении eWeLink

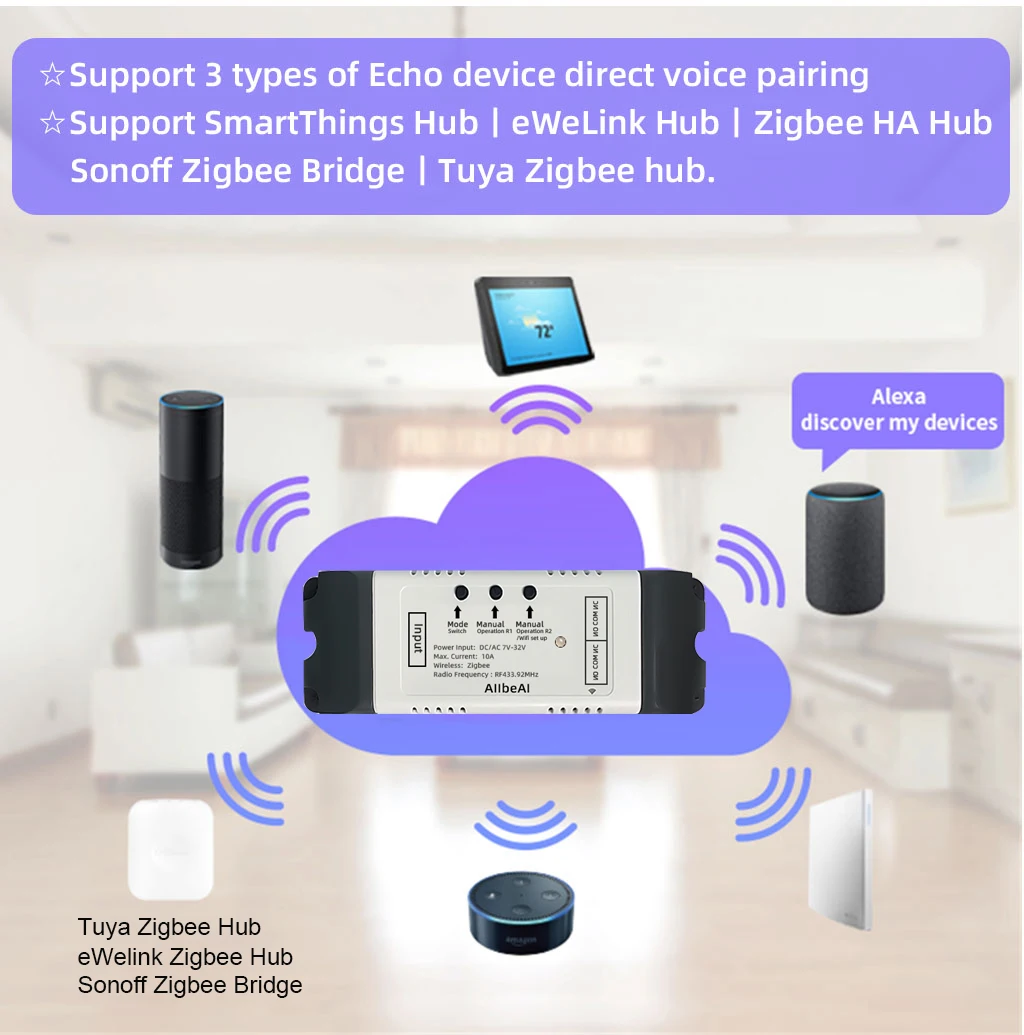

Голосовое управление от Samsung SmartThings hub и Amazon Echo напрямую.

1. Не нужен концентратор Zigbee, устройство может управляться Samsung SmartThings hub и Amazon Echo напрямую. Amazon Echo включает Amazon Echo Plus (модель: ZE39KL), Echo Show (2-е) (модель: DW84JL), Echo Plus (2-е поколение) (модель: L9D29R).

Голосовое управление через Google assistant

Поддержка Google assistant и IFTTT (требуется шлюз Zigbee).

Пульт дистанционного управления APP

Нужен концентратор Tuya/eWeLink zigbee. Чтобы вы могли дистанционно управлять модулем в приложении Tuya Smart life или приложении eWeLink.

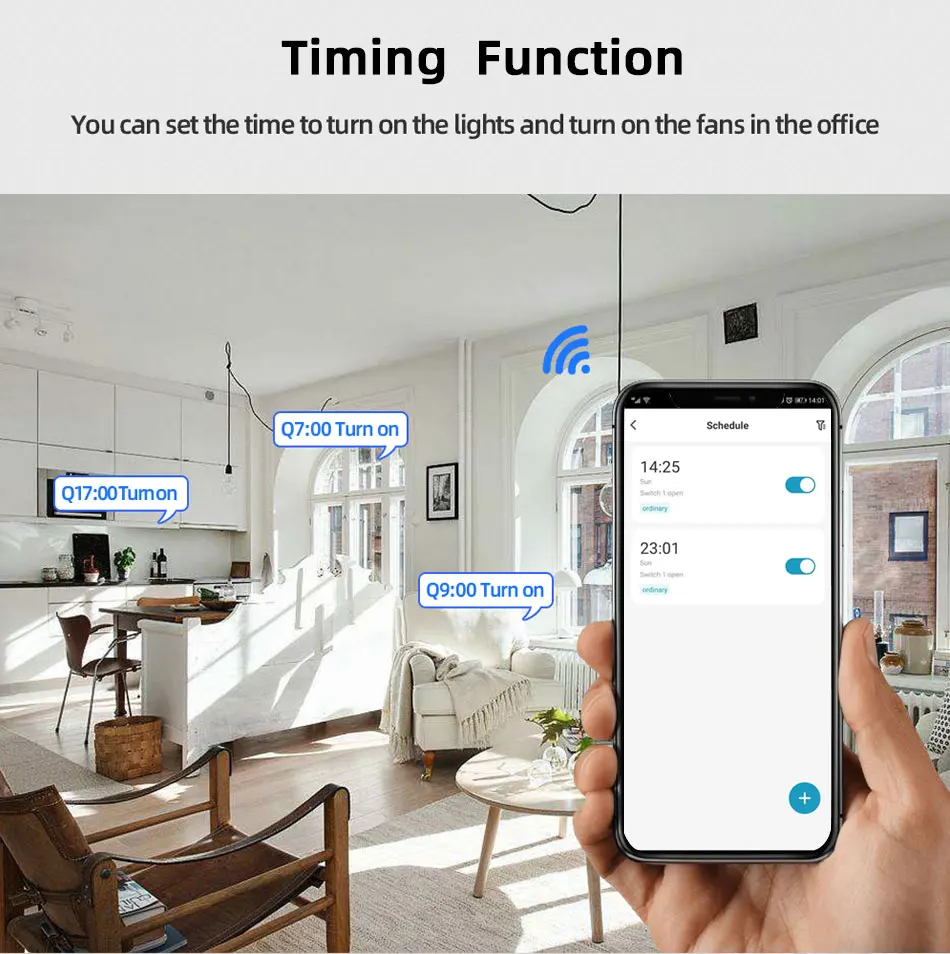

Таймер

Вы можете установить расписание времени для включения/выключения устройства

Три режима работы

3,1. Режим ввода3,2. Режим самоблокировки:3,3. Режим блокировки:

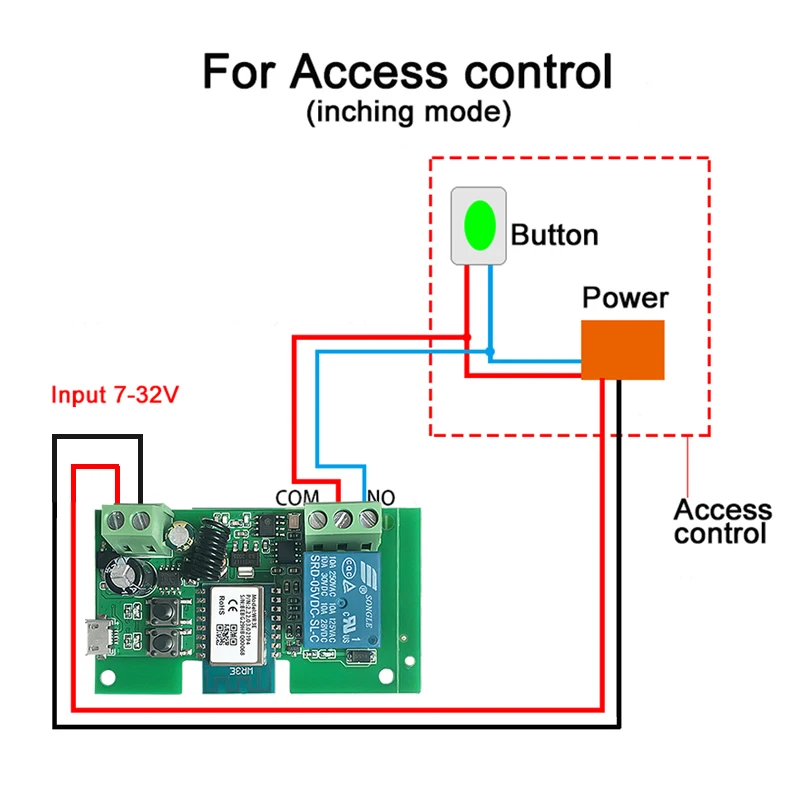

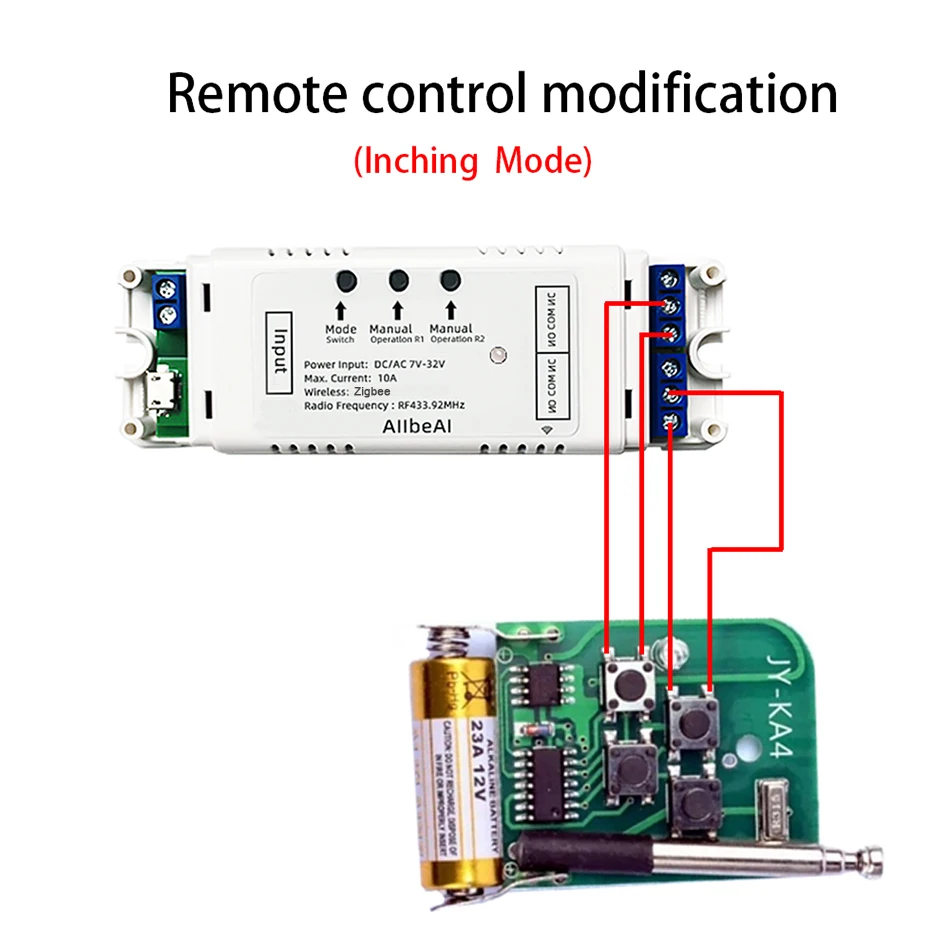

3,1 режим инчинга: используется для пульта дистанционного управления RF433

Переключатель на канал 1 канал 1 автоматически закроется после 0,5 секунд. Другое канал также можно установить автофиксацией/шаговым управлением режимПо умолчанию автофиксацией/шаговым управлением время 0,5 секунд в автофиксацией/шаговым управлением режим.(Вы не можете изменить диапазон времени в приложении)Режим инчинга можно использовать для пульта дистанционного управления RF433/двери гаража

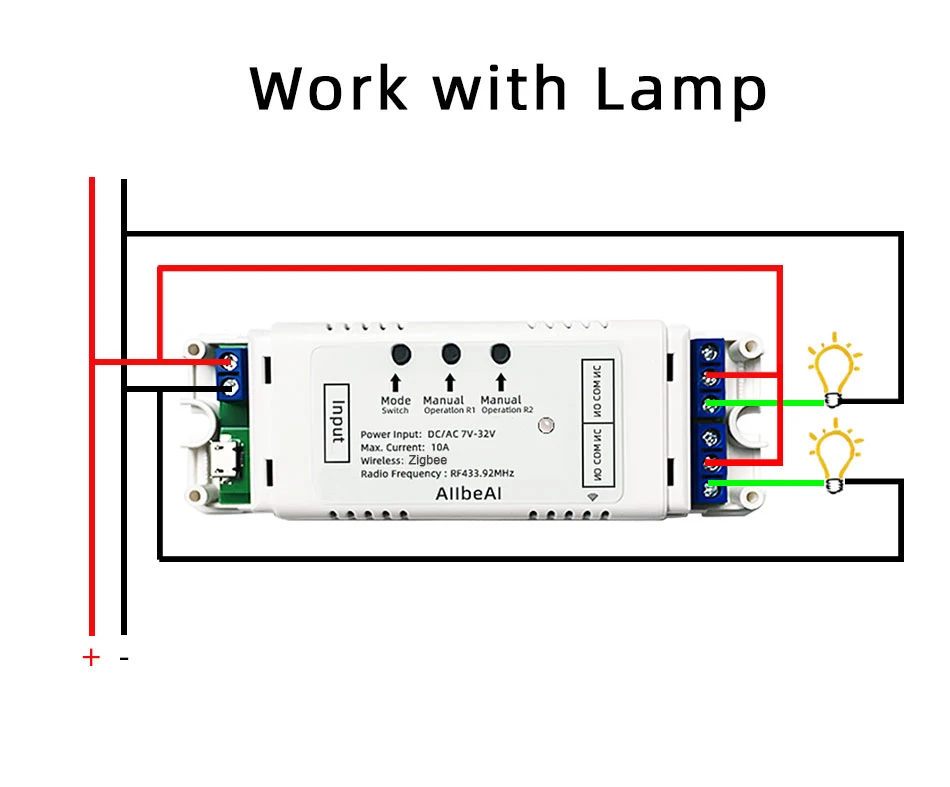

3,2. Автономный режим блокировки: используется для лампы

Режим самоблокировки: каждый канал может быть включен/выключен отдельно или управляется приложением. Вы можете включить или выключить все каналы одновременно.Режим самоблокировки можно использовать для многих огней..

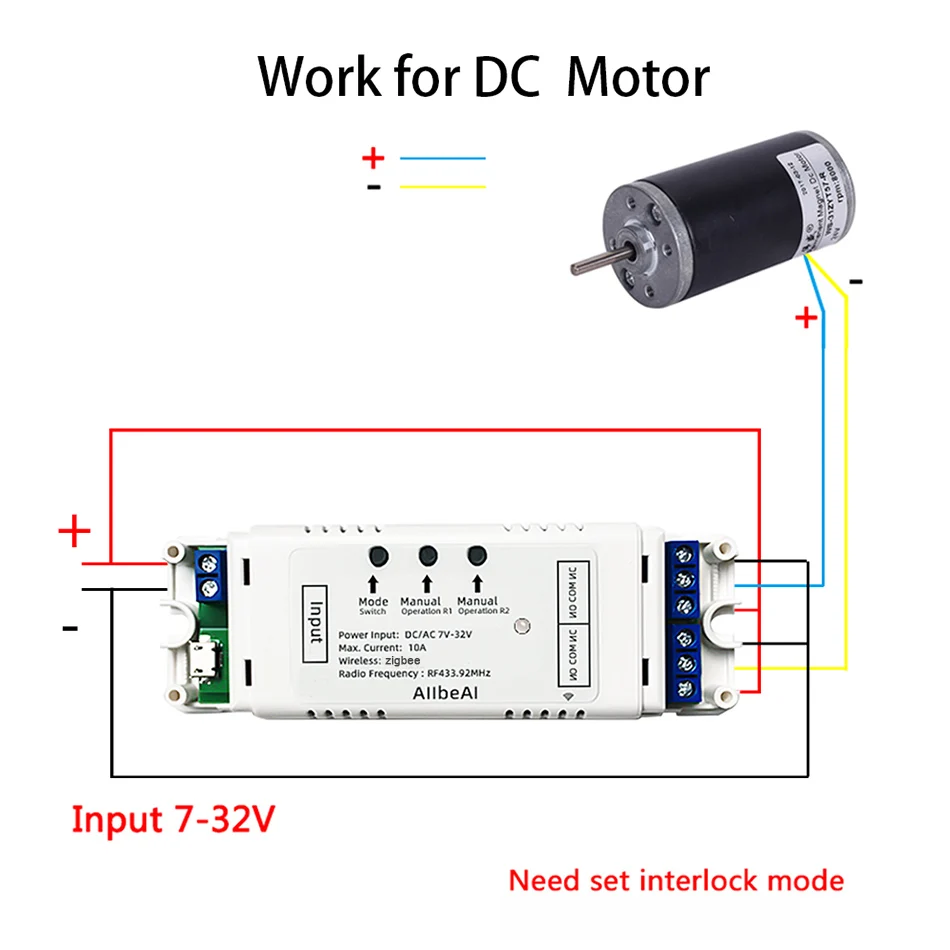

3,3. Режим блокировки: используется для двигателя постоянного тока

Включите любой канал, другие каналы будут выключены автоматическиРежим блокировки можно использовать для двигателя постоянного/переменного токаКаждый раз может работать только один двигатель

Поддержка управления RF433Mmhz

Как подключить пульт дистанционного управления RF433 с устройствами.

1. Нажмите кнопку сопряжения RF433 в устройстве в течение 4 секунд и подождите, пока светильник не станет синим.2. Нажмите любую кнопку пульта дистанционного управления, а затем вы можете успешно подключить устройство к пульту дистанционного управления

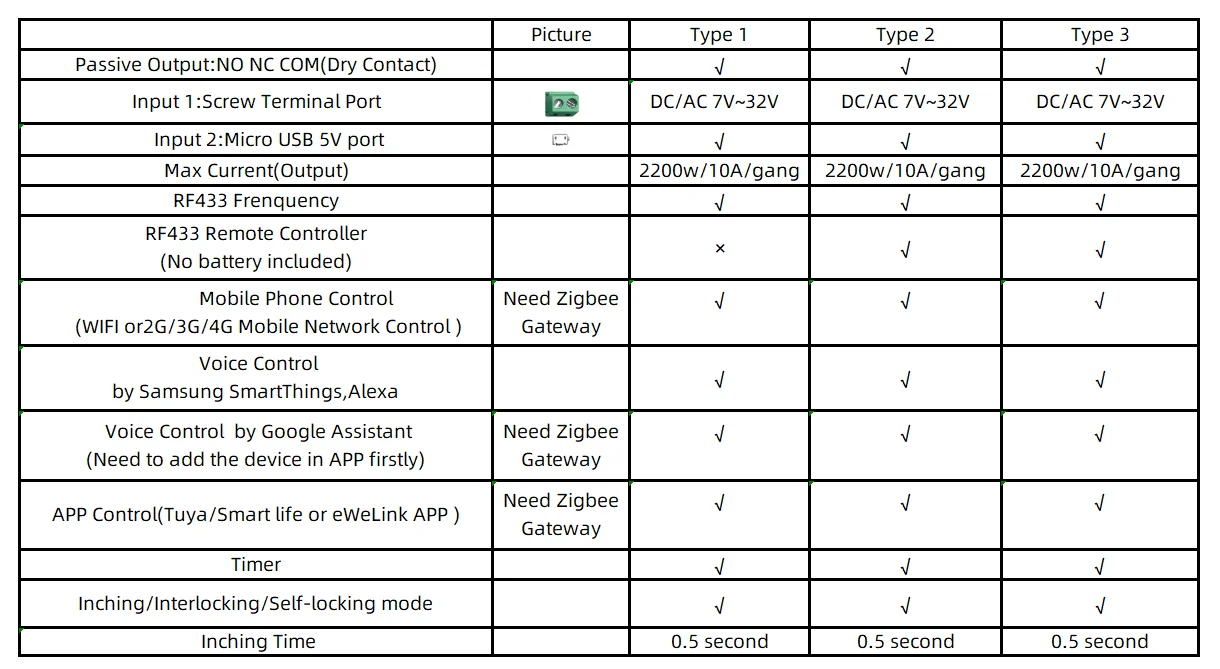

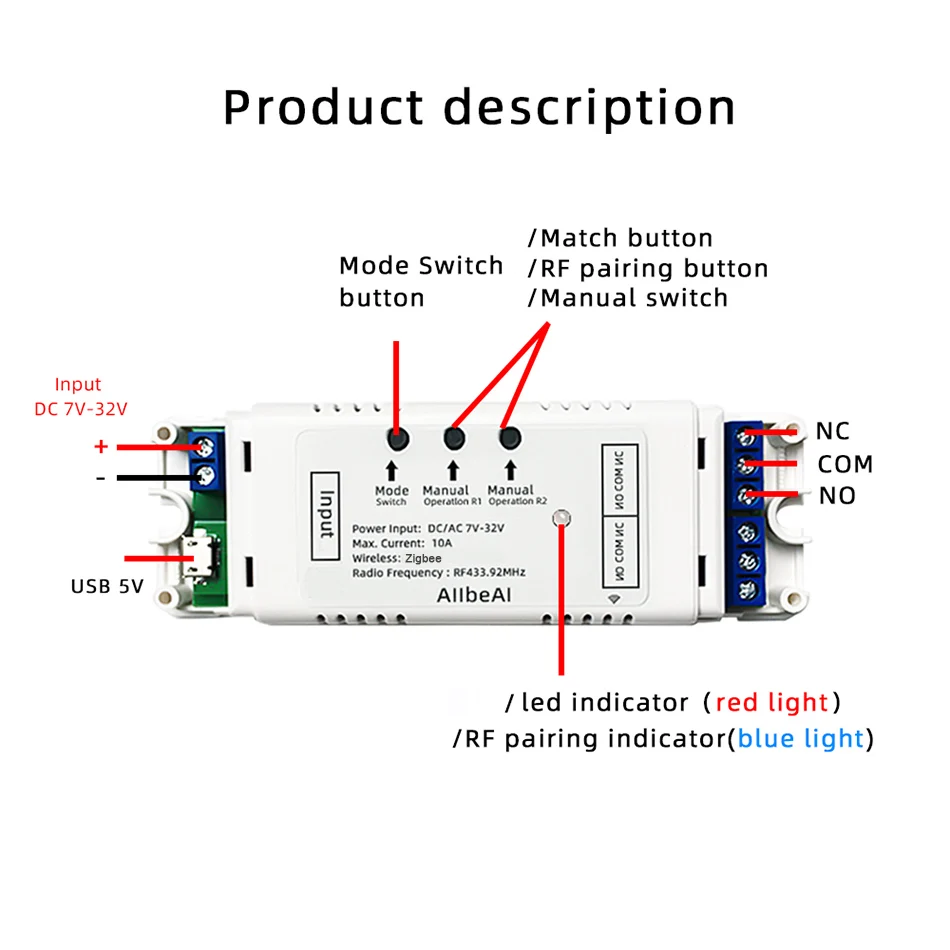

Параметры

Вход 1: Порт USB 5 ВВход 2:(винтовой клеммный порт): постоянный ток/переменный ток 7-32 вВыход NC NO COM: Пассивный выход (сухой контакт)Максимальный ток (выход): 2000w/10A/gangМаксимальная нагрузка: 3500 Вт/10А/4 комплектаБеспроводной протокол: ZigBeeРабочая температура:-20 ℃-70 ℃Размер: 116*38*25 мм

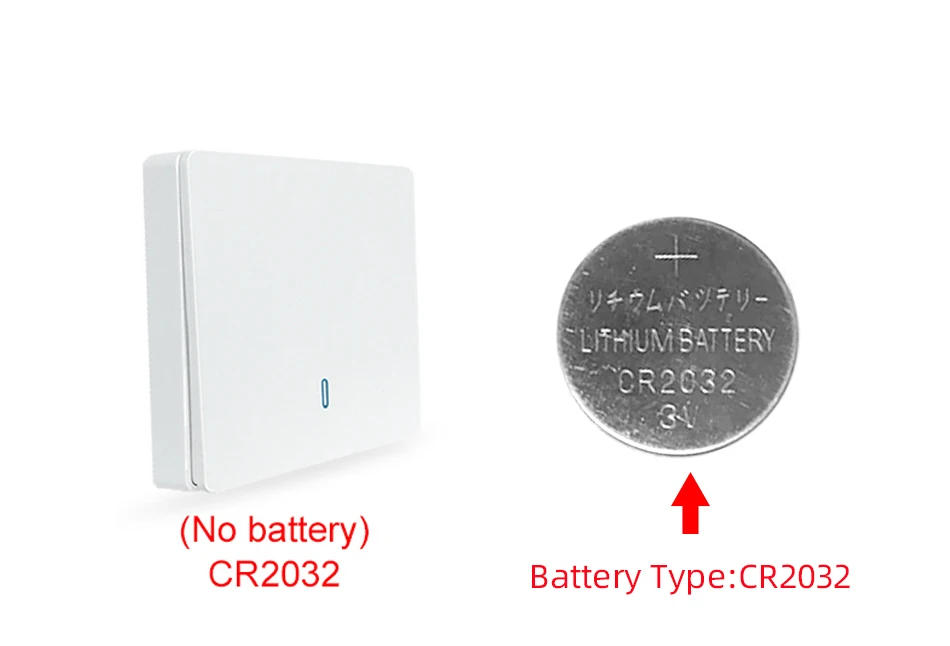

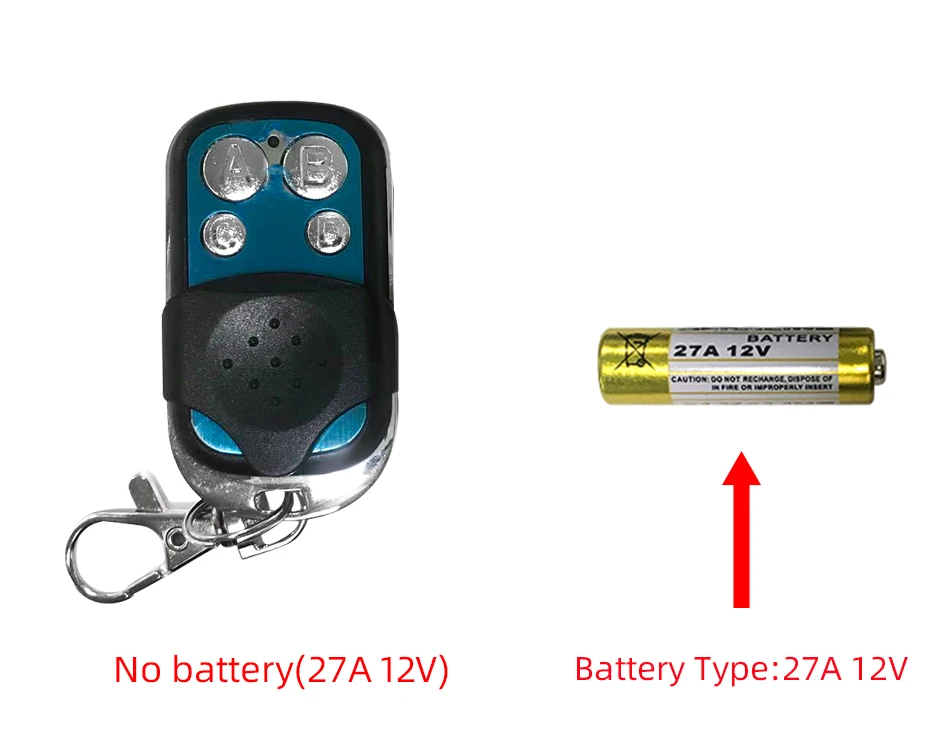

О батарее (без батареи)

Тип батареи 1:27A 12VТип батареи 2:CR2032
