Введение продукта

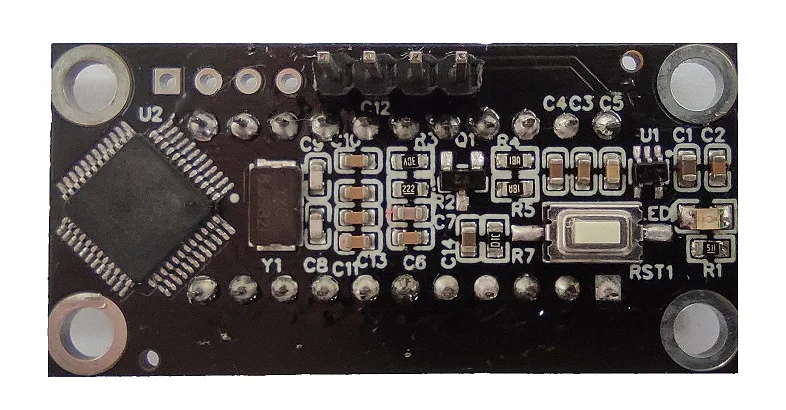

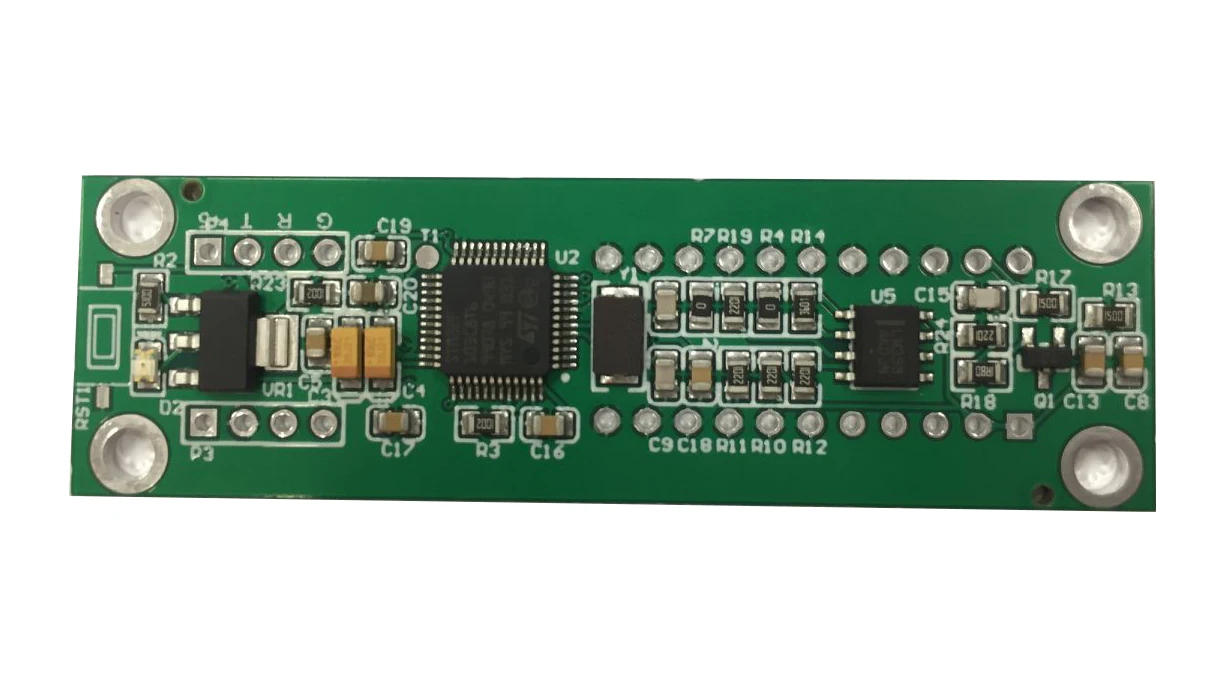

Этот модуль является линейным модулем CCD, независимо разработанным менеджером магазина. MCU используется для сбора данных TCD1304 линейного модуля CCD и вывода его через последовательный порт или USB. Поддержка разработки на заказ.
Варианты Применения
Уже много лет применяется в оптической лаборатории. Он был применен в оптической лаборатории в течение многих лет. Ответ клиента очень хороший.
Функциональные параметры

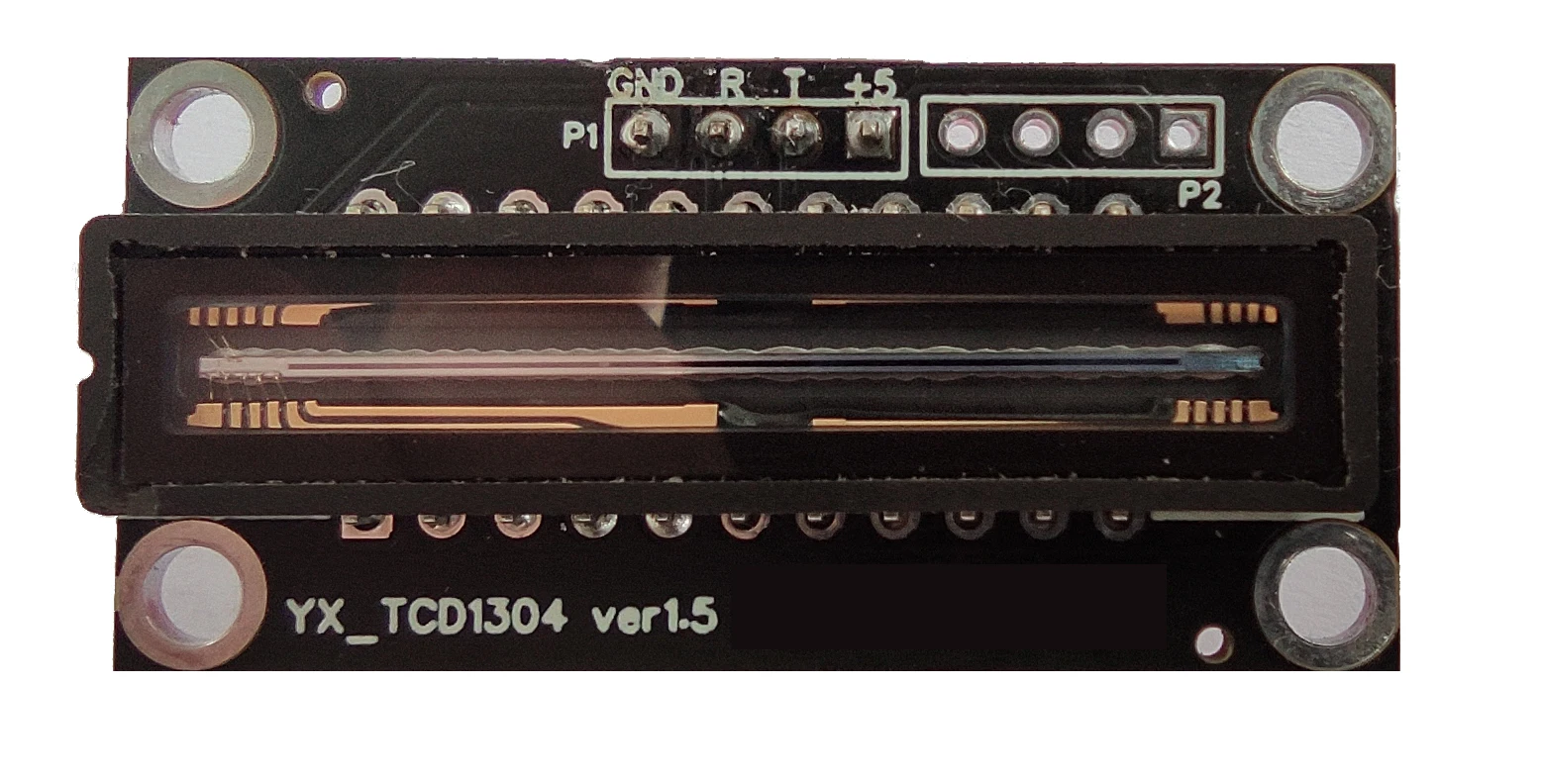

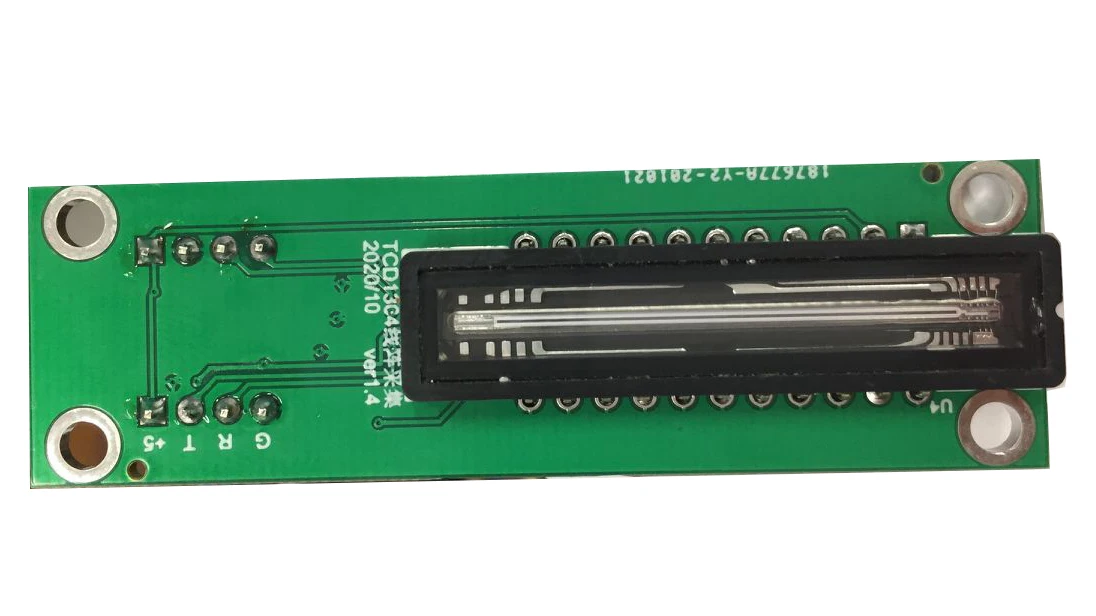

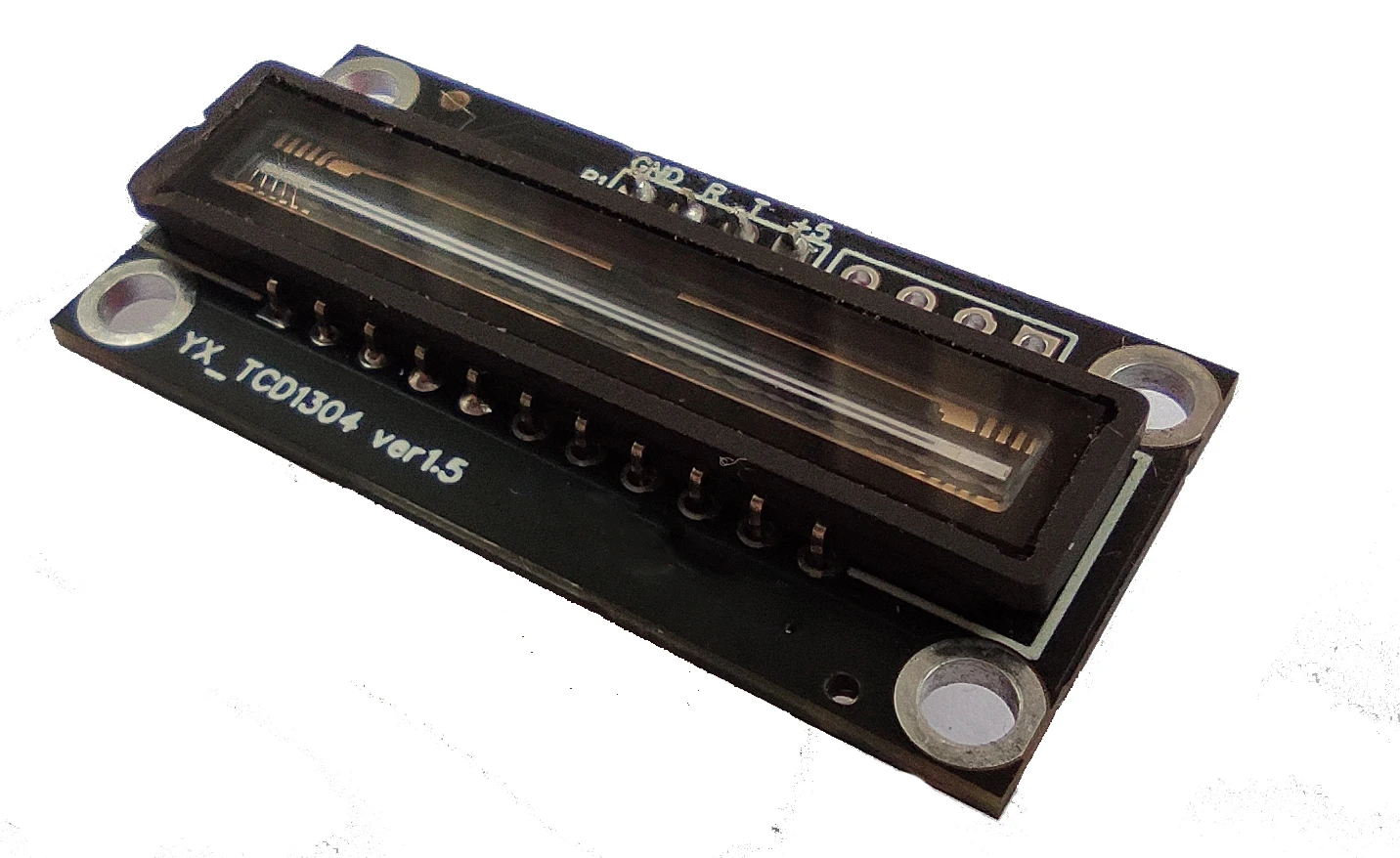

1, CCD чип: Toshiba TCD1304, Размер пикселя 8 мкм × 200 мкм, в общей сложности 3648 пикселей, диапазон отклика волны 300 нм ~ 1100нм.

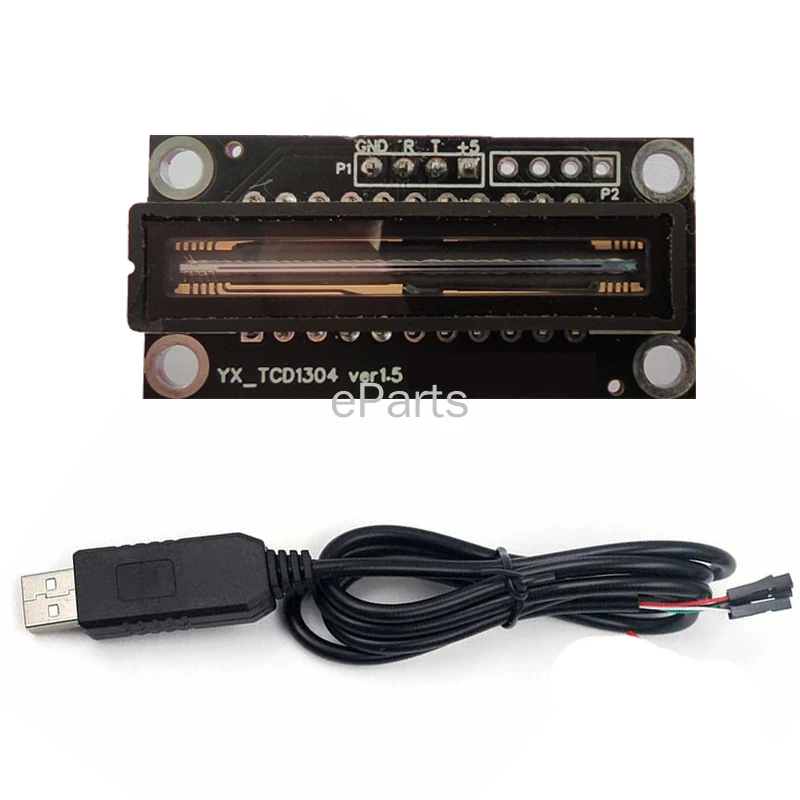

2, 5 в источник питания, только один USB к модулю последовательного порта может удовлетворить источник питания и сбор в то же время. (USB к последовательному модулю необходимо приобретать отдельно
3, скорость передачи данных по умолчанию составляет 921600, также может быть изменена в соответствии с требованиями заказчика, выход последовательного порта TTL, может быть легко изменен на USB, 485, RS232 и другие интерфейсы, или с другим микроконтроллером, FPGA система связи.
4. Просто отправьте инструкцию для чтения в модуль, и модуль может немедленно отправить собранные данные на вверх компьютер.
5. Время интеграции TCD1304 может быть установлено инструкцией.
Список доставки
1. Модуль приобретения TCD1304

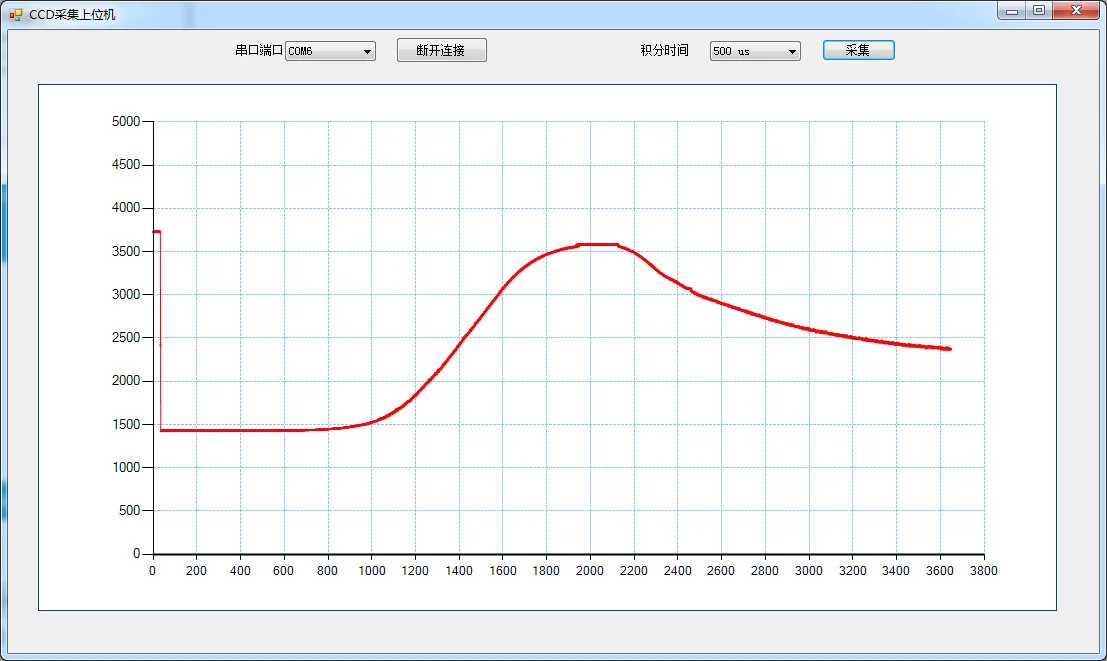

2. Верхнее компьютерное программное обеспечение (установочная посылка + источник)
3. Предоставьте STM32F103C8T6 для чтения данного модуля
4. Модуль USB к последовательному порту не входит в комплект
