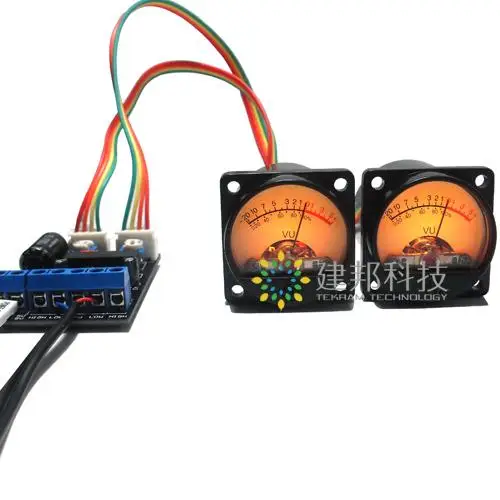

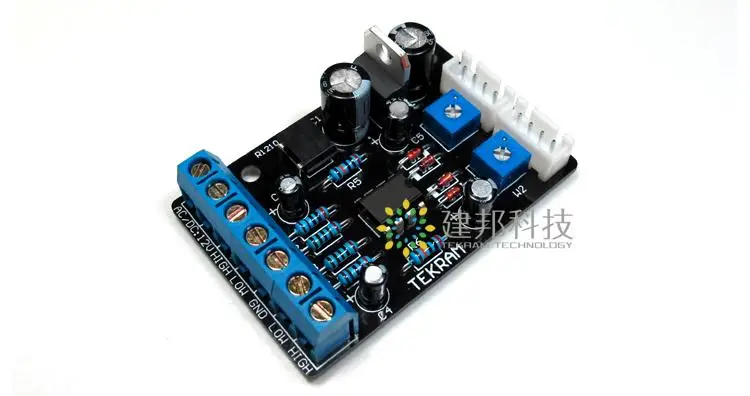

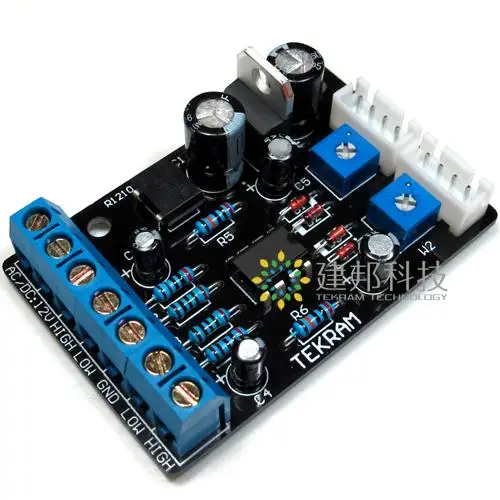

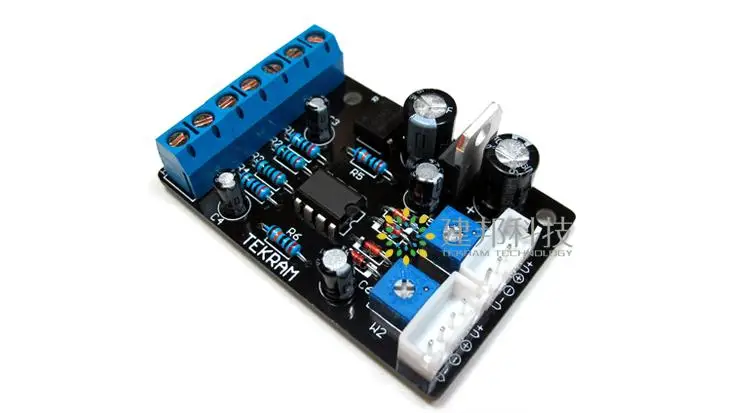

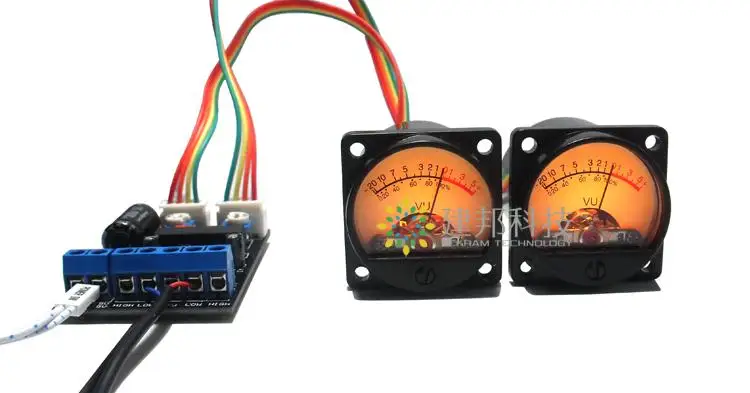

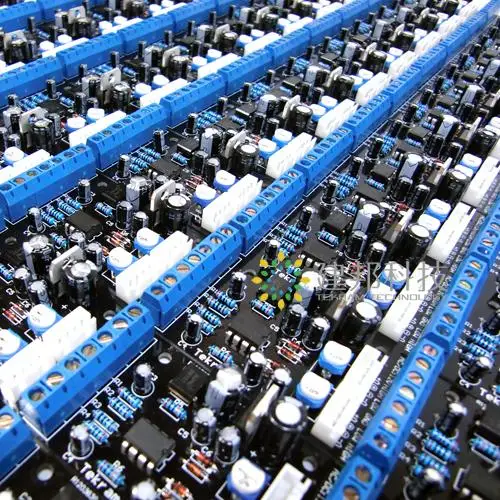

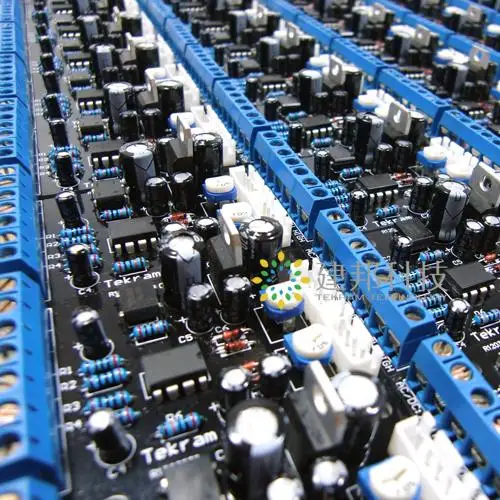

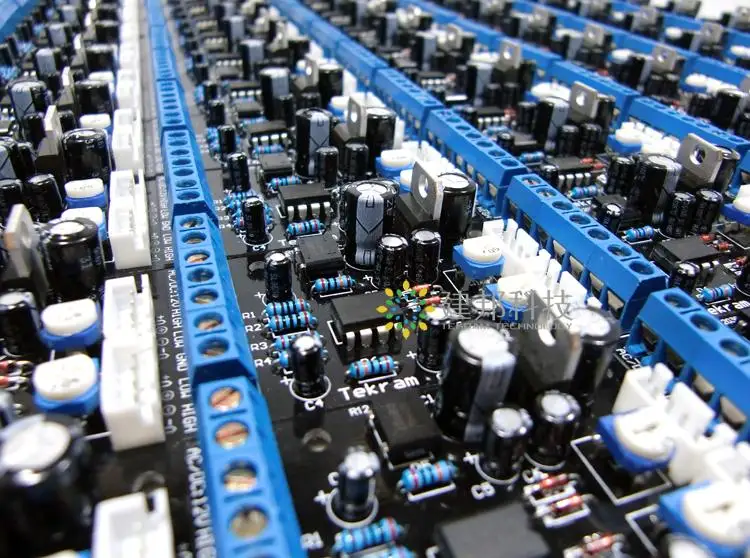

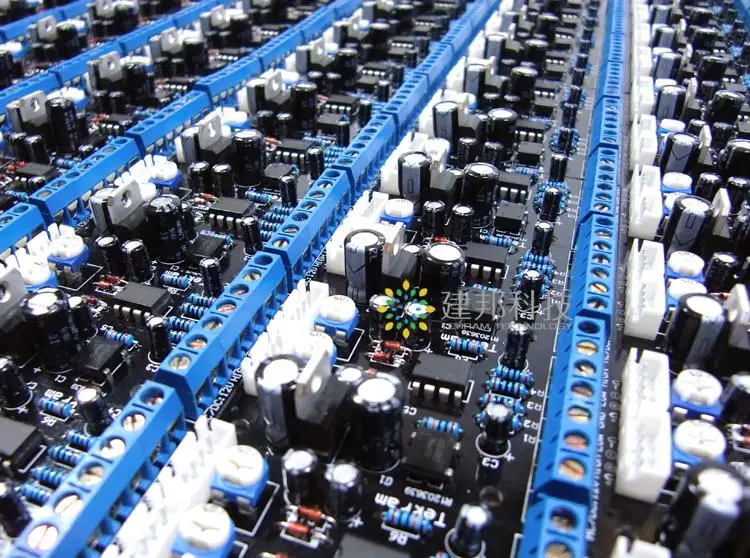

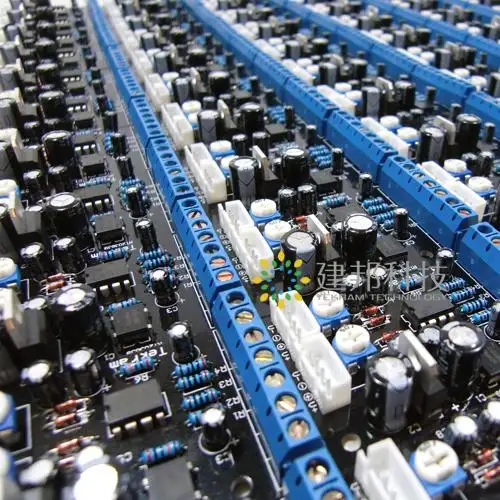

Плата драйвера измерителя Vu заменяет IC драйвера измерителя дБ и измерителя уровня для усилителя мощности Toshiba Ta7318p

Новая плата привода счетчика patternVULevel, Идеальная замена для discontinuedTA-7318PdriveIC, лучший эффект вождения, быстрое изменение иглы, реагирование и in7318. дальнейшее увеличение выходного сигнала на основе цепи, может управлять счетчиком past7318A, который не может управляться схемой, новый дополнительный широкий диапазон напряжения регулятора цепи, рабочие характеристики более стабильны, оригинальный макет следует оригинальный классический стиль дизайна, красивый внешний вид, умный и Практично! И он может сотрудничать с схемой расширения, увеличить функцию peakPEAKIndicator! (Другое Примечание: некоторые недоброжелательные бизнесмены часто плагируют, ради защиты прав и интересов, в будущем наша компания будет производить схемы, все они обрабатываются с технической конфиденциальностью, пожалуйста, поймите! Ваши «механические займы, не думая о необходимости» это очень светильник, мы должны инвестировать много времени, энергии и денег!)

\

\

Отображение видео платы драйвера

\

Http://www.tudou.com/v/ehBg2g4m9X4/&rpid=2593318/v.swf

\

Скопируйте веб-адрес на адресную панель для воспроизведения

\

Инструкции:

\

1. Вход Сигнала:Плата привода обеспечивает два режима ввода сигнала, в соответствии с вашей ситуацией, Выберите любой!(Советы: например, на тыльной стороне потенциометра громкости или на выходе усилителя мощности, указатель поворота будет управляться потенциометром громкости, то есть, громкость большая, а качели указателя большие, Если громкость небольшая, качание указателя маленькое.)

\

① Низкий, GND, низкий:Это терминал ввода сигнала низкого уровня платы привода, для dockingCDmachine, компьютерная звуковая карта, бывший этап, звуковой сигнал оборудования с тем же источником звука, когда wiringLOW, GND, низкийСоответствует: левый, левый, правый канал.

\

(РегулировкаДва потенциометра на приводной плате, можно управлять поворотом иглы,Если сигнал включен, указатель swingbut не соответствует вашим ожиданиям, или громкость становится меньше, диск может быть подключен к theR2, R3Remove сопротивление, R2, R3, это сопротивление затуханию земли, когда плата драйвера соединена с входным сигналом высокого уровня, она используется только при использовании входного сигнала высокого уровня, потому что есть Нет возможности определить, какой режим ввода сигнала вы используете, поэтому сопротивление хорошо сварено в производстве, гораздо проще удалить сопротивление, чем сварить его, в конце концов, не у всех есть сварочное оборудование, ха-ха, конечно, это очень специальный чехол, его не нужно снимать в обычное время!)

\

②HIGH, GND, HIGH:Это высокоуровневый входной сигнал терминала приводной платы, он используется для подключения сигнала питания, усиленного усилителем мощности, схемы затухания в приводной плате, уровень высокой интенсивности выходного сигнала усилителя мощности будет ослаблен и отправлен на driverIC, Ослабление цепи содержит сопротивление только mentionedR2andR3, при подключении выходного терминала усилителя мощности, две части привода boardHIGHterminal, подключите два красных клеммы усилителя мощности соответственно, два черных клеммы усилителя мощности, выберите любой из них для подключения к приводной платеGNDThe терминал достаточно.

\

2. Выход привода:

\

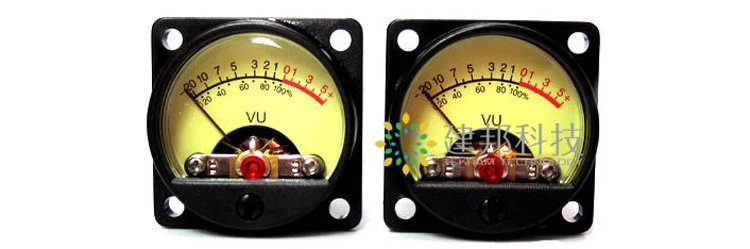

V + 、 V-、 терминал:Это приводная плата и задний светильник измерительной головки, две группы provided12VBack светильник выходной клеммы источника питания, при подключении, пожалуйста, обратите внимание на напряжение и положительное и отрицательное направление источника светильник, соответствующий головке счетчика.

\

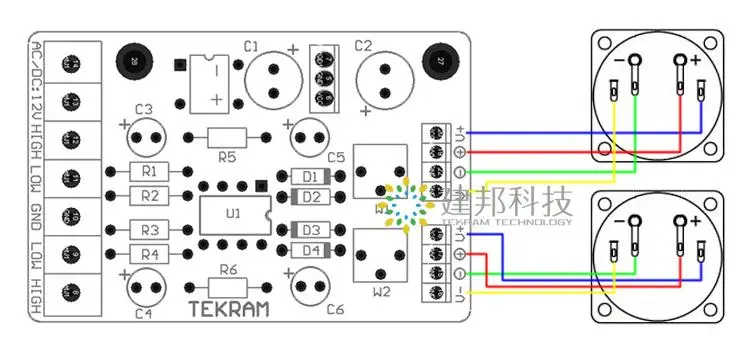

+ 、-、 Терминал:Это выходной терминал индикатора вождения платы, они соединены с клеммами двух уровневых метров соответственно «+» «-» терминала, обратите внимание на положительное и отрицательное направление при подключении.

\

3. Параметры источника питания:

\

Рабочее напряжение:AC/DC 12-15V AC/DC двойного назначения широкий диапазон рабочего напряжения (рекомендуется независимый силовой трансформатор, или независимая обмотка для его источника питания!)

\

Номинальная мощность: 3 Вт

\

4. Размер PCBsize:60*39 мм

\

5. Прилагаемые аксессуары:Заголовок соединяет линии на полметра, разделяется на два.

\

Готовая продукция прошла испытание на старение энергии и точно отрегулировала счетчик в соответствии с выбранной Вами моделью!

\

\

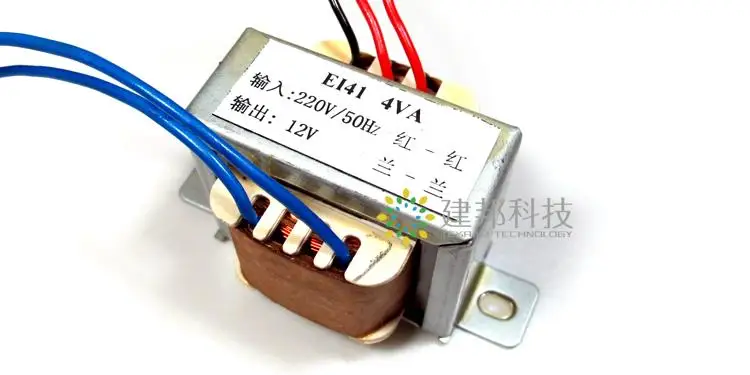

Это для нашего customersAC 12V силовой трансформатор, он предназначен для питания платы!

\
