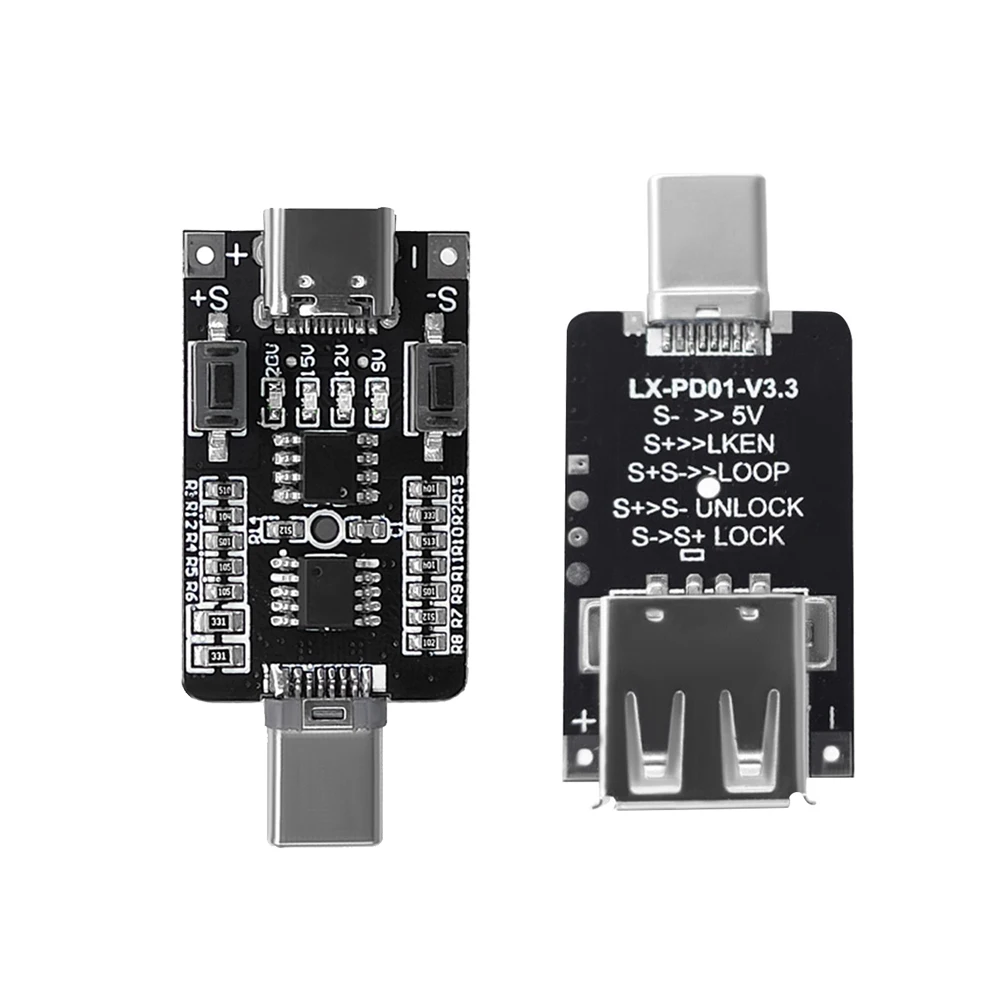

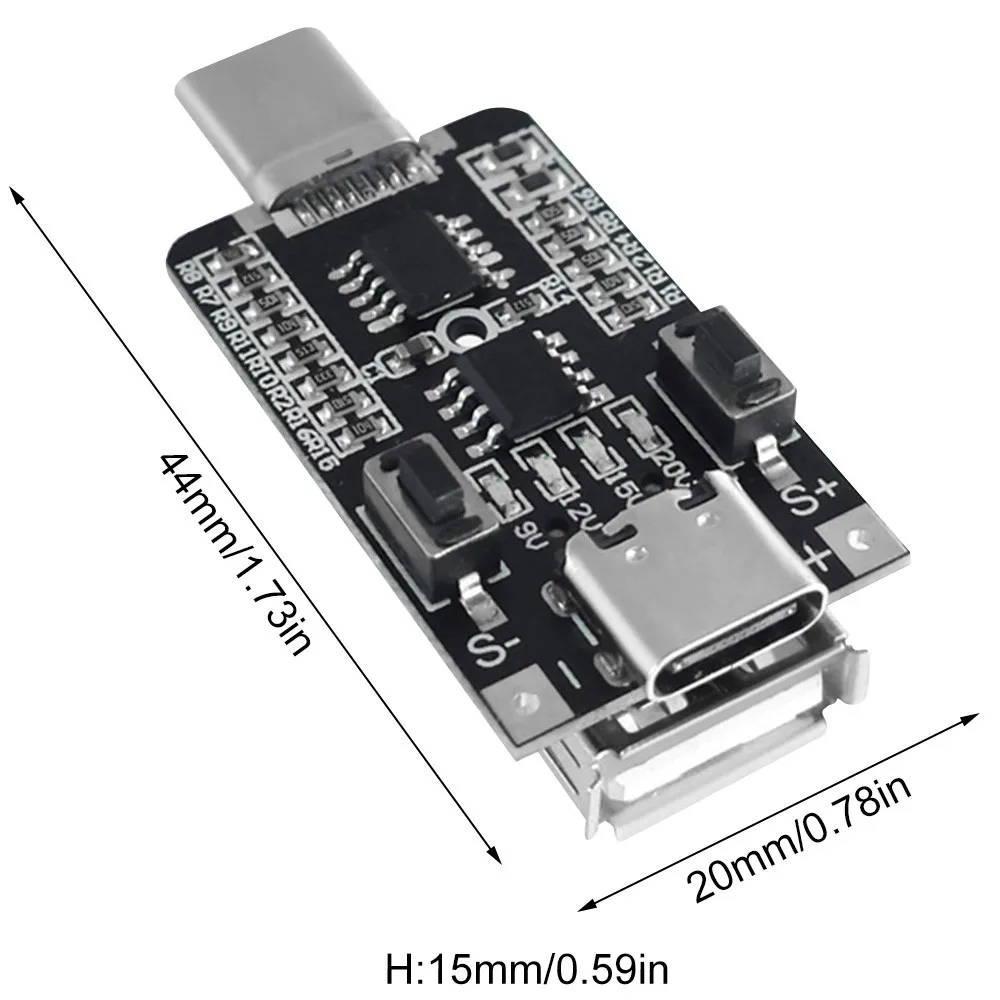

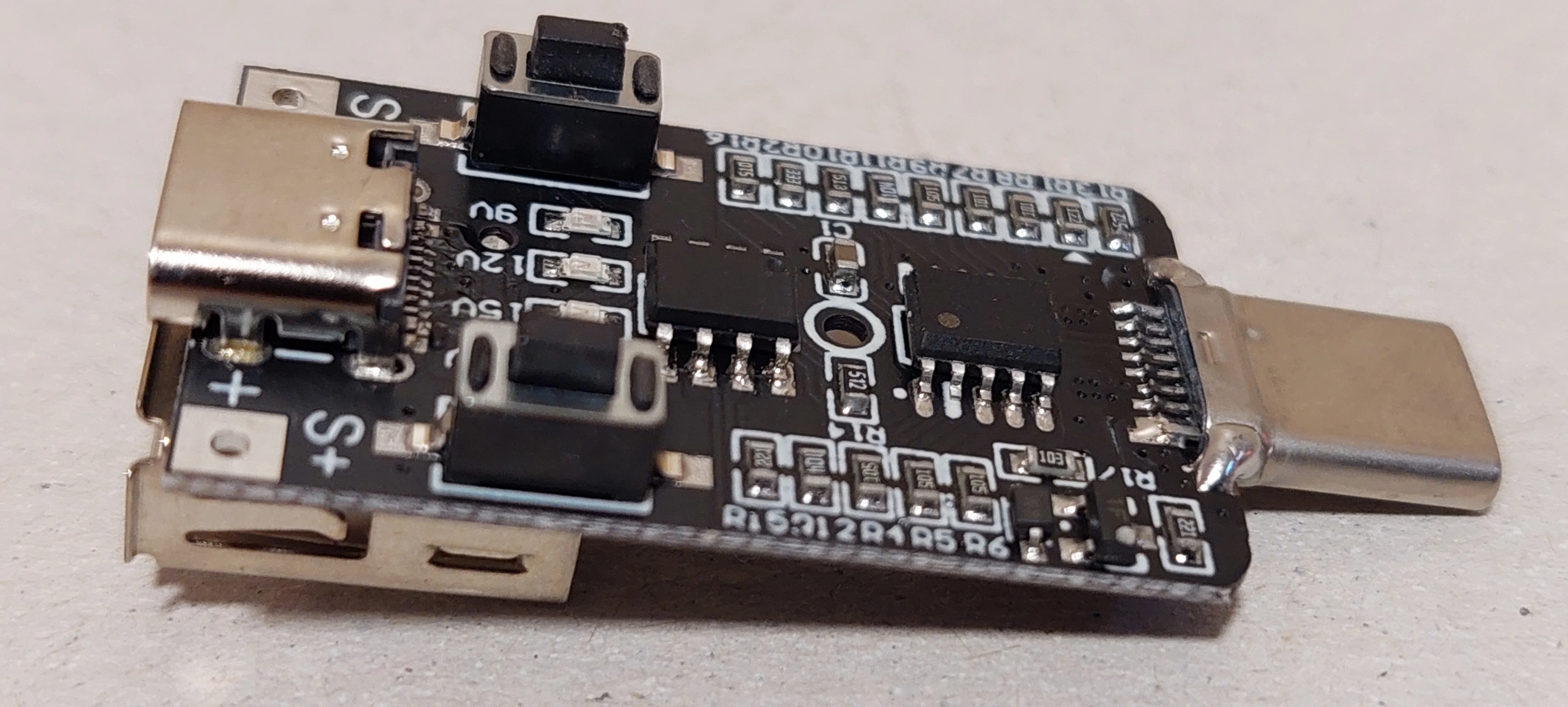

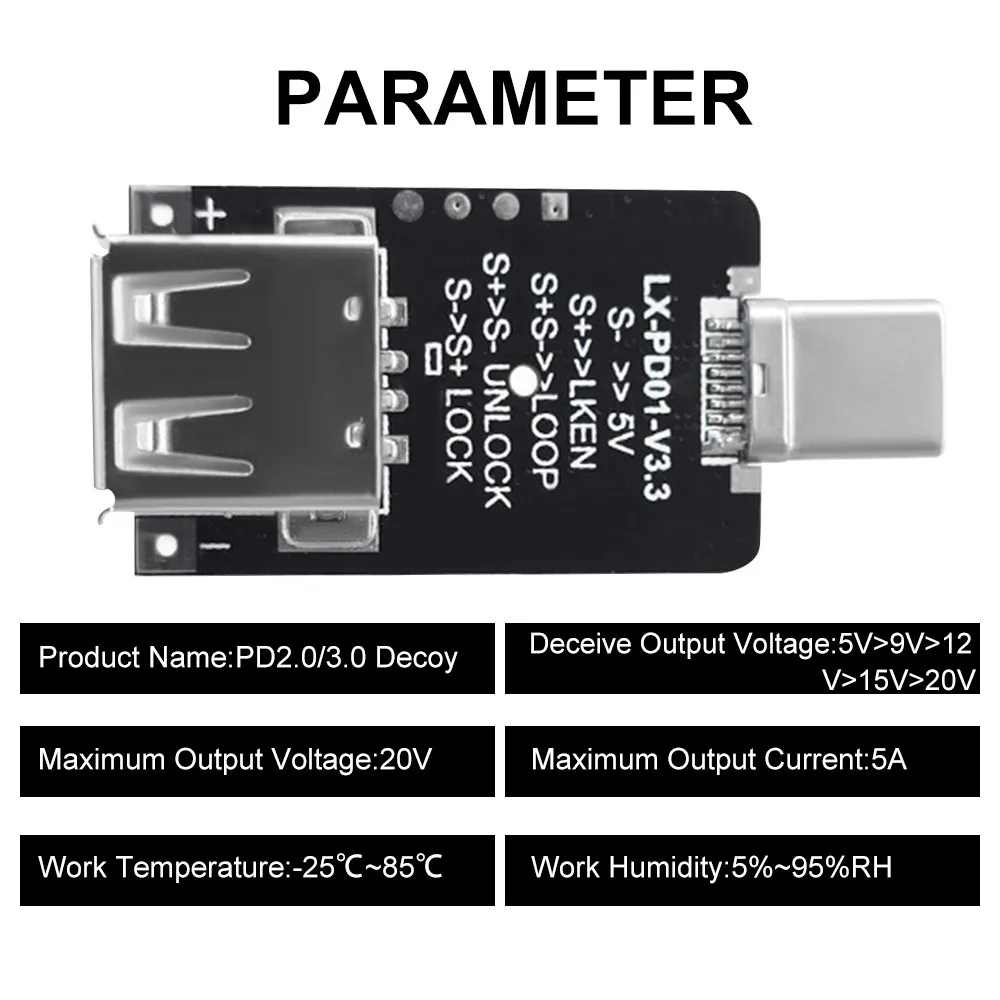

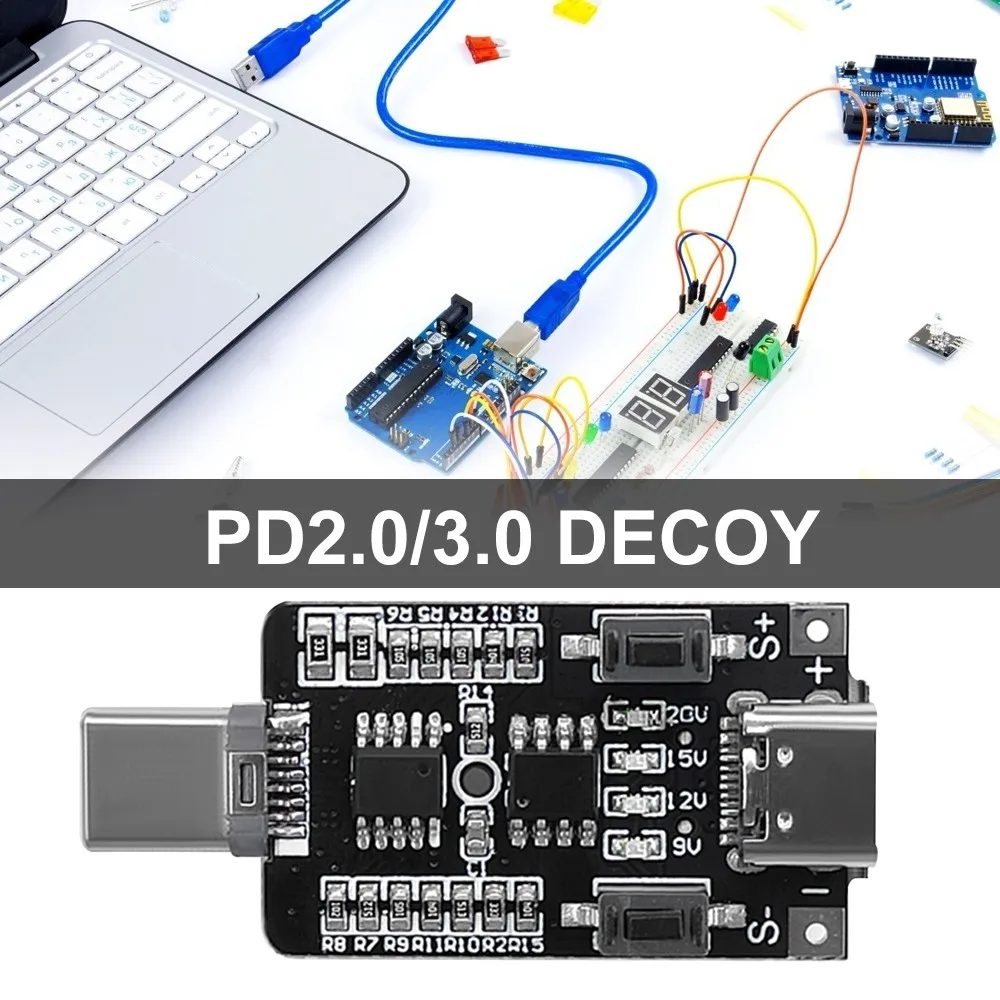

100 Вт 5A USB Type-C PD манок ТРИГГЕРНАЯ плата 5 в 9 в 12 В 15 в 20 в выход PD 2,0 3,0 триггерный адаптер Подключение кабеля детектор опроса

Инструкция по использованию (необходимо использовать источник питания с протоколом PD):

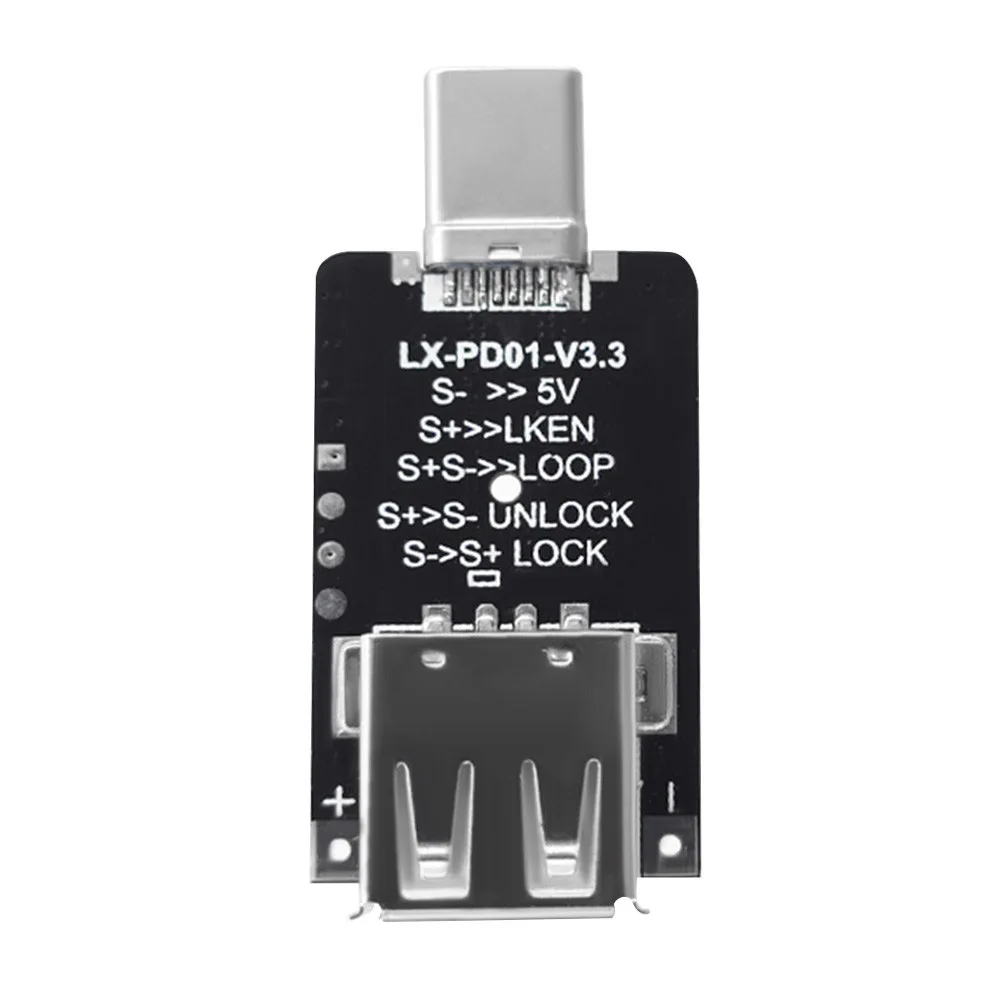

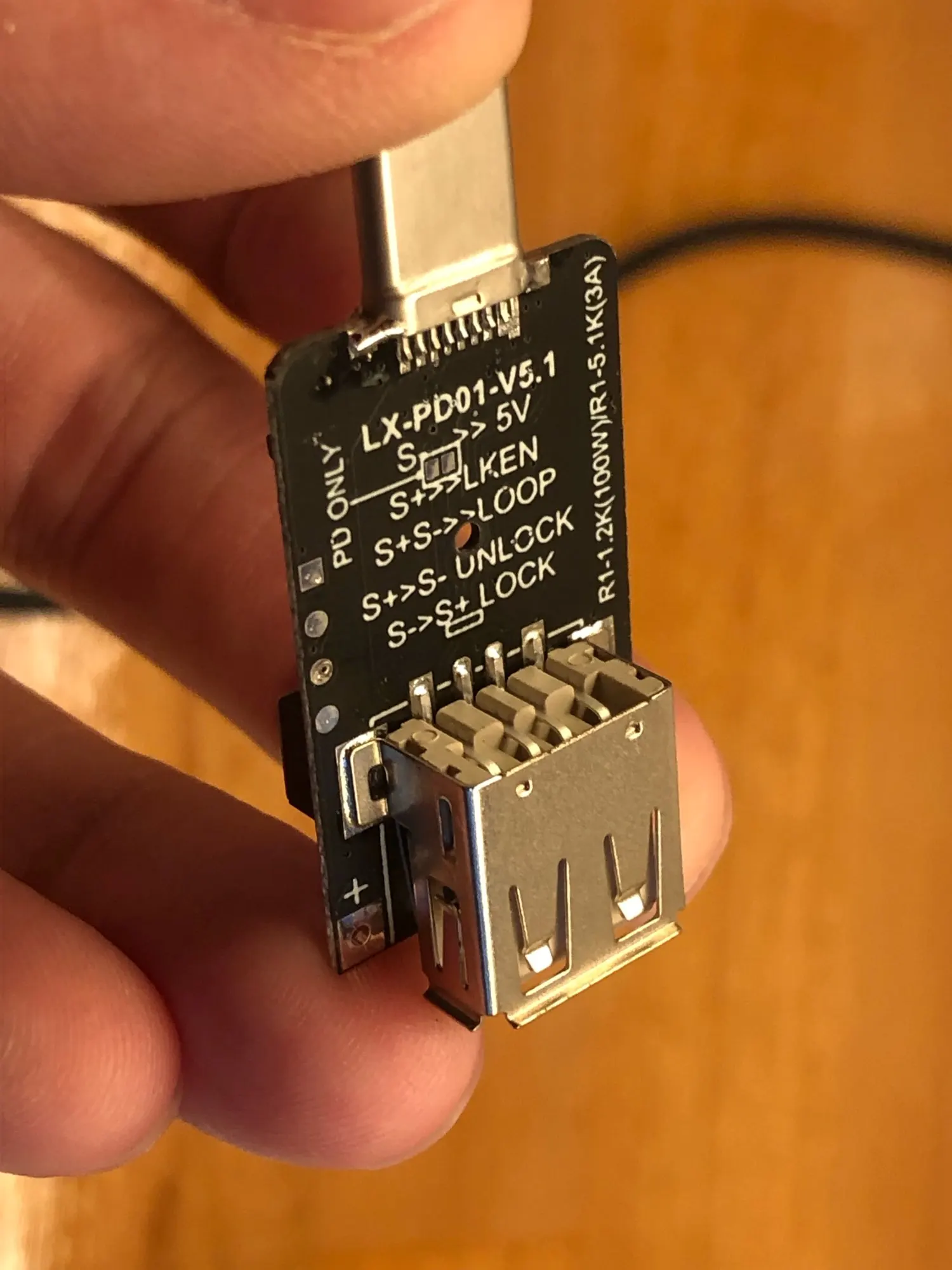

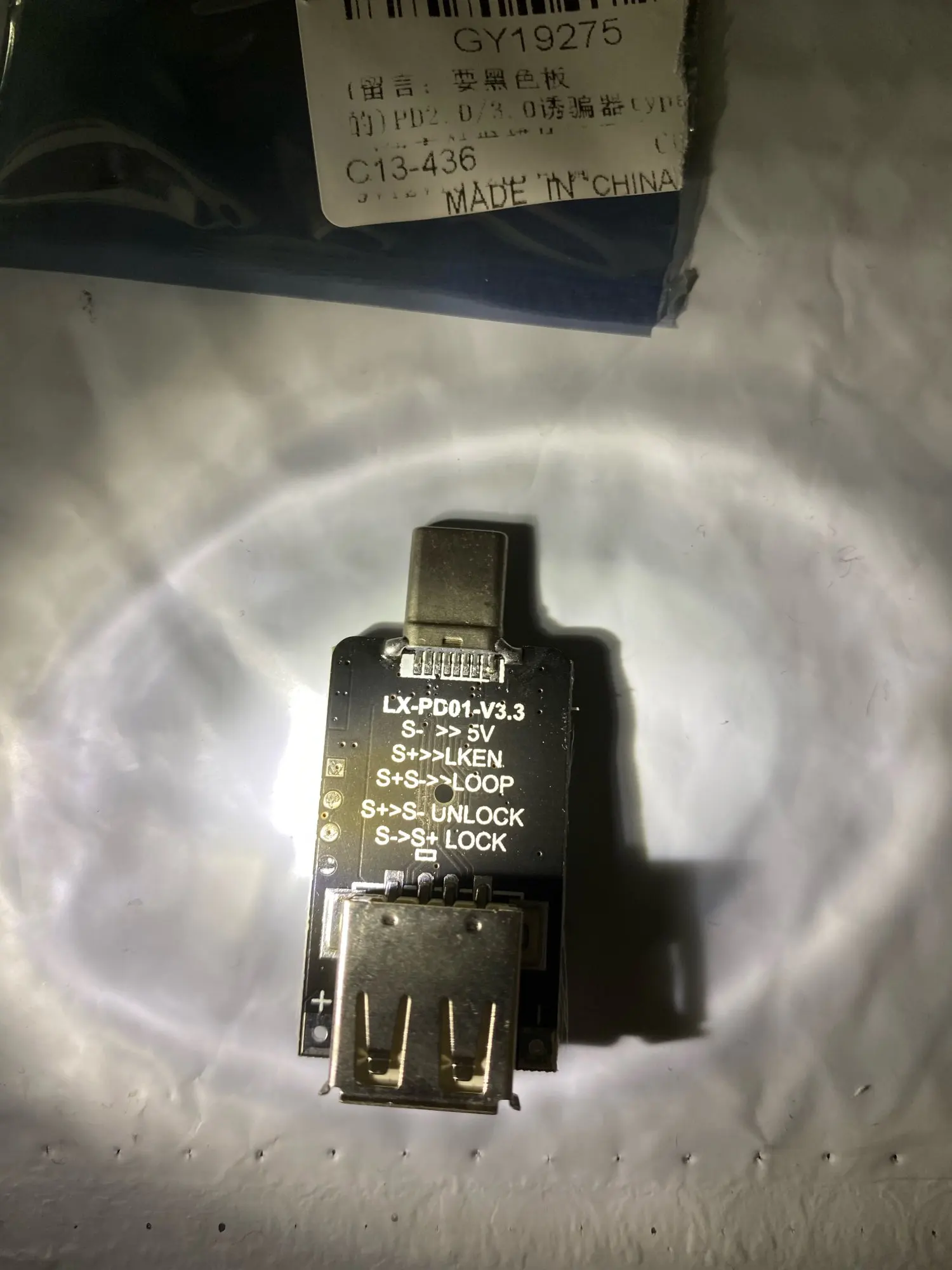

1). Нажмите и удерживайте кнопку S, затем вставьте модуль в источник питания, а затем Сбросьте на выход 5 В («>» означает включение питания).2). Нажмите и удерживайте кнопку S +, а затем вставьте модуль в источник питания. В это время Переключайте включение блокировки ключа и сохраняйте состояние после power-on.If Блокировка ключа, ее необходимо разблокировать, чтобы отрегулировать напряжение после включения питания, чтобы предотвратить неправильную работу.3). После включения питания нажмите и удерживайте кнопку S +, не отпуская, затем нажмите кнопку S-и Разблокируйте, когда есть кнопка блокировки.4). После включения нажмите и удерживайте кнопку S, не отпуская, затем нажмите кнопку S +, чтобы заблокировать кнопку.5). Быстрый запуск: Подключите плату к источнику питания PD. В это время светильник указывает на настройку напряжения. Если он не включен, то по умолчанию это 5 В. Регулировка выходного напряжения: плата блокируется по умолчанию, сначала ее нужно разблокировать. Метод состоит в том, чтобы нажать и удержать кнопку S +, а затем нажать кнопку S. В это время разблокировка завершена, и вы можете отпустить кнопку. Затем нажмите кнопку S +, чтобы увеличить напряжение, или нажмите кнопку S, чтобы уменьшить напряжение.

Инструкции по использованию тестовой функции:

1). Одновременно Нажмите кнопки S и S +, а затем включите питание, модуль перейдет в тестовый режим, И выходное напряжение автоматически будет переключаться от 5 в> 9 в> 12 В> 15 в> 20 в. Время изменения напряжения можно регулировать кнопками S + и S-button за секунды.2). Эта функция является тестовой функцией, режим не сохраняется, время переключения может быть сохранено.

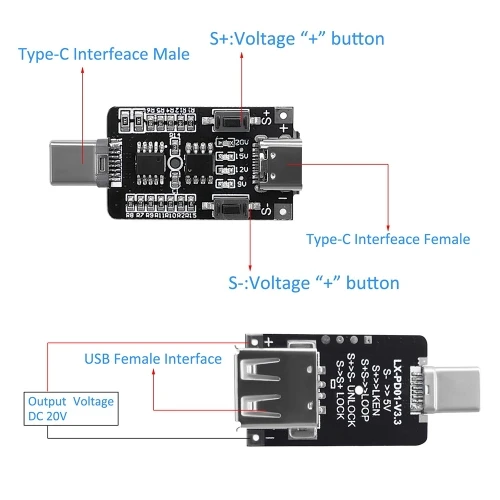

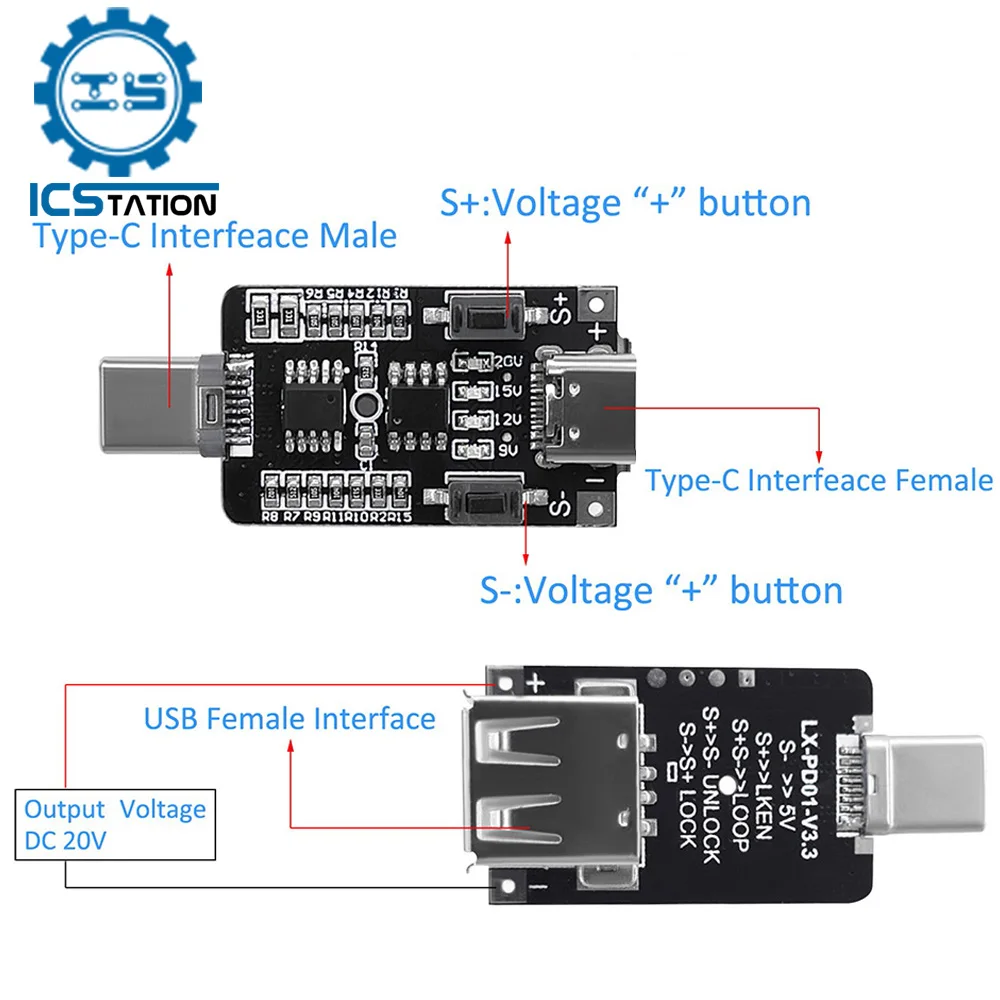

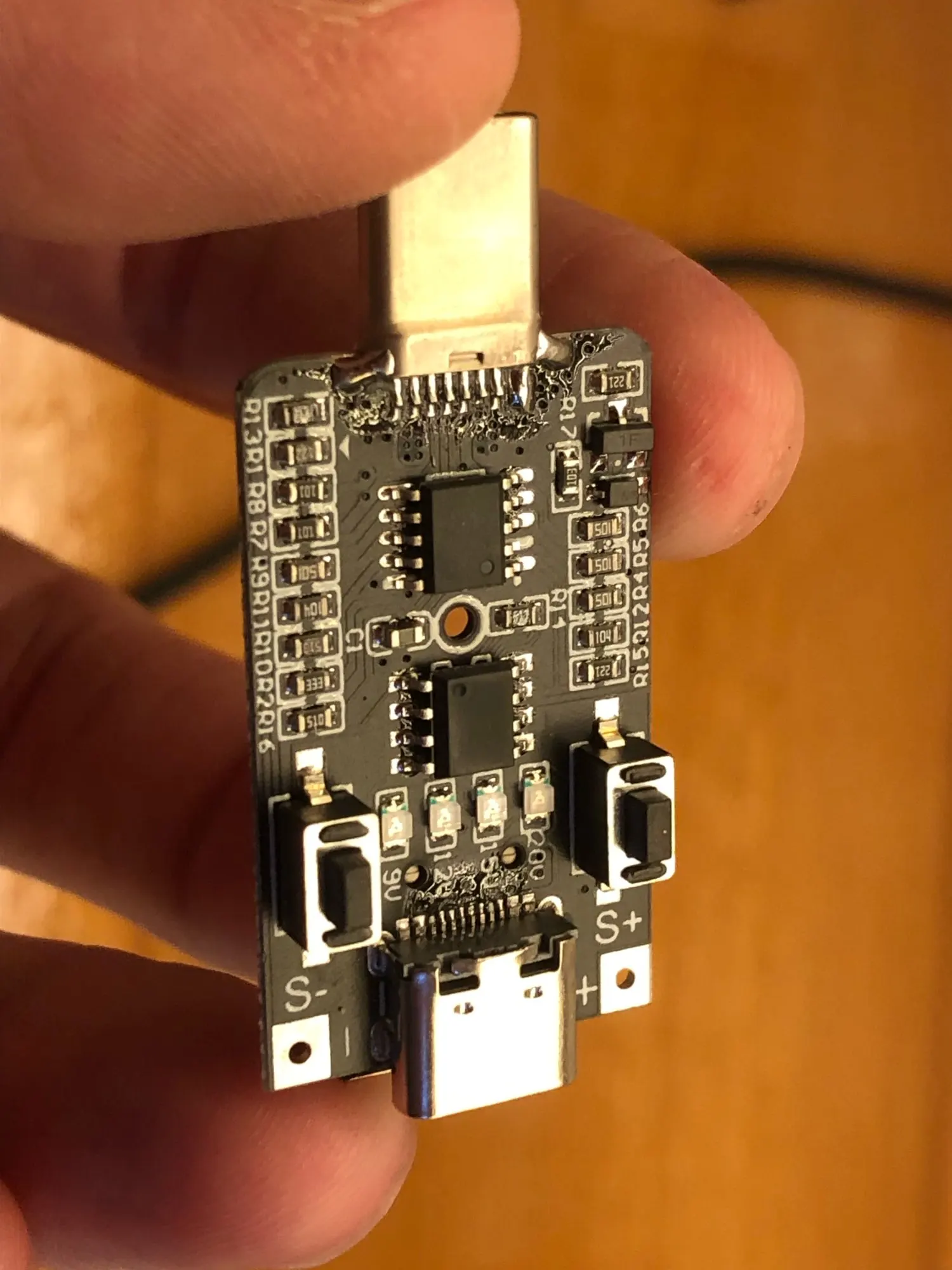

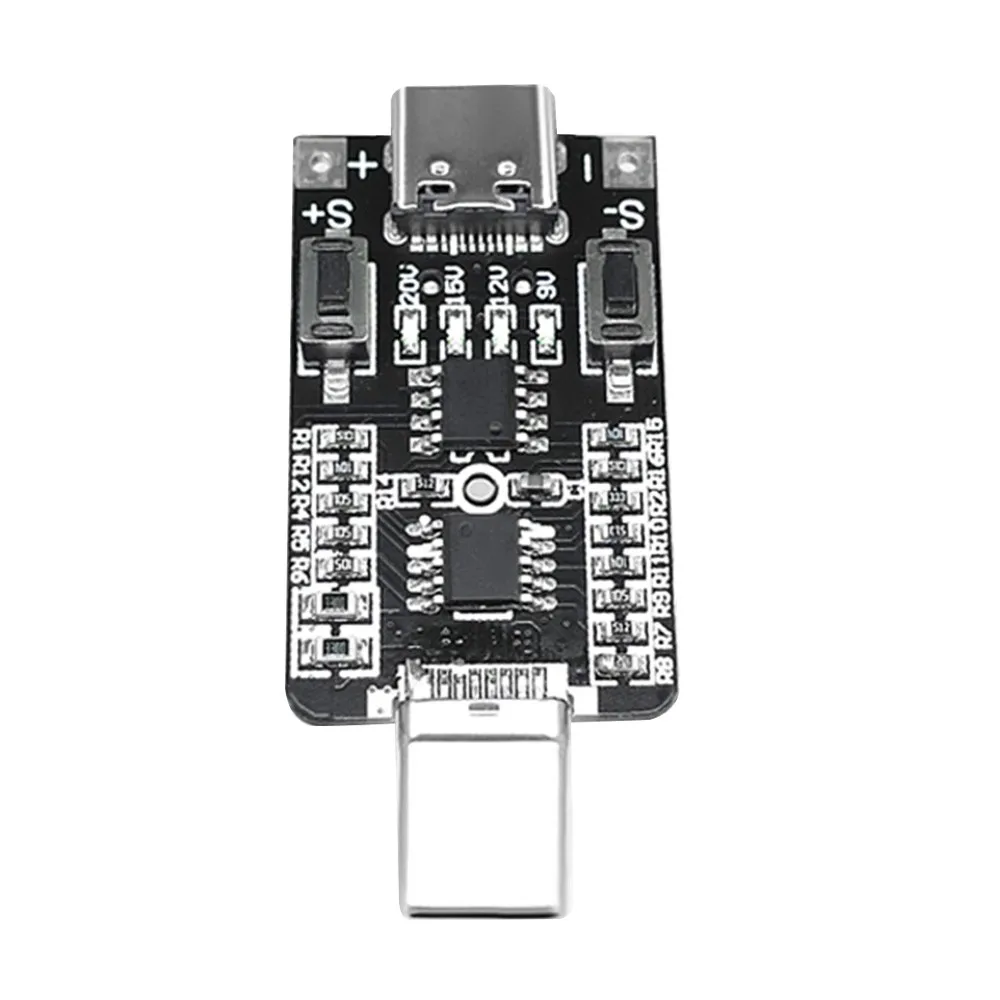

Описание интерфейса:

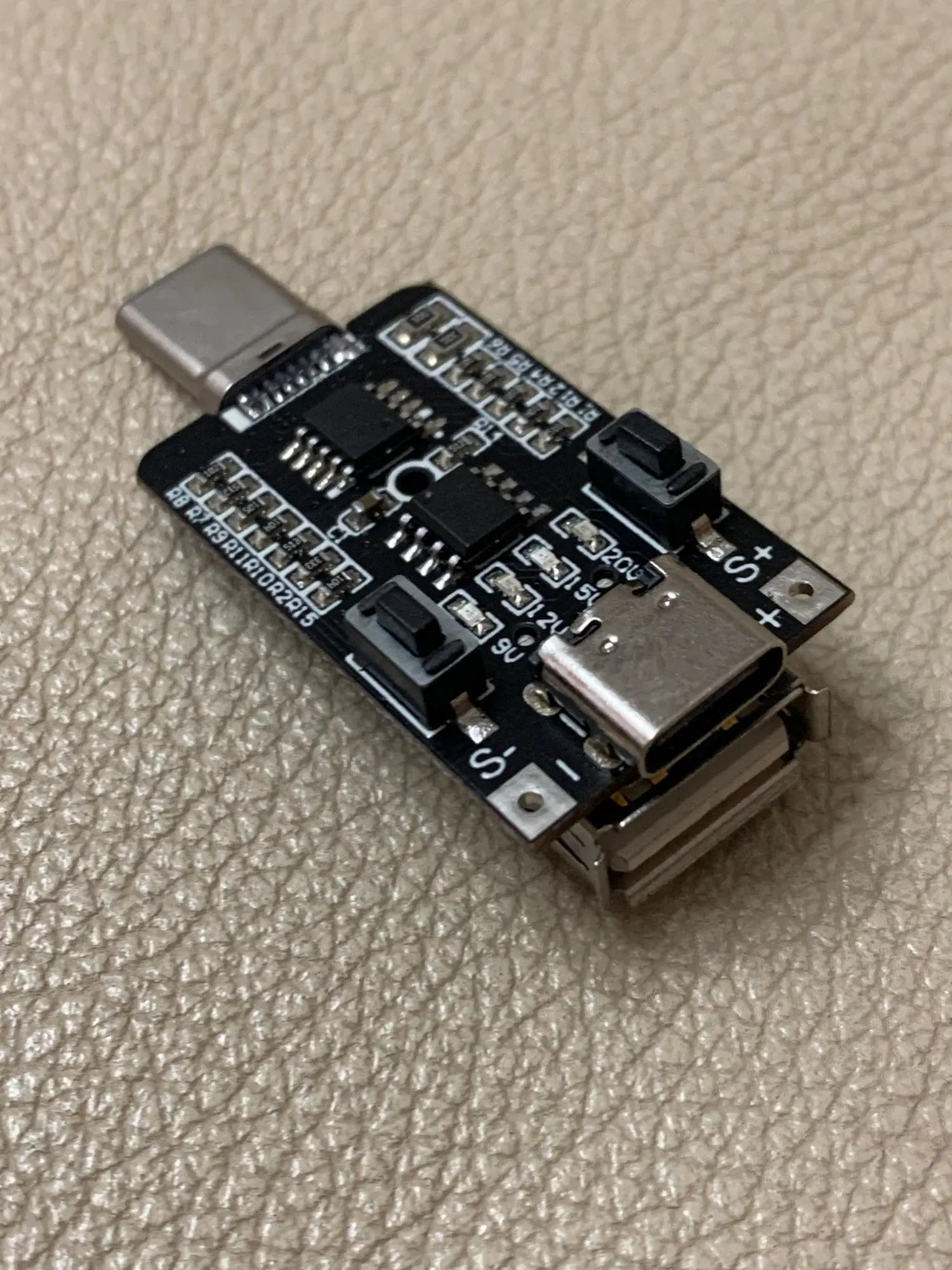

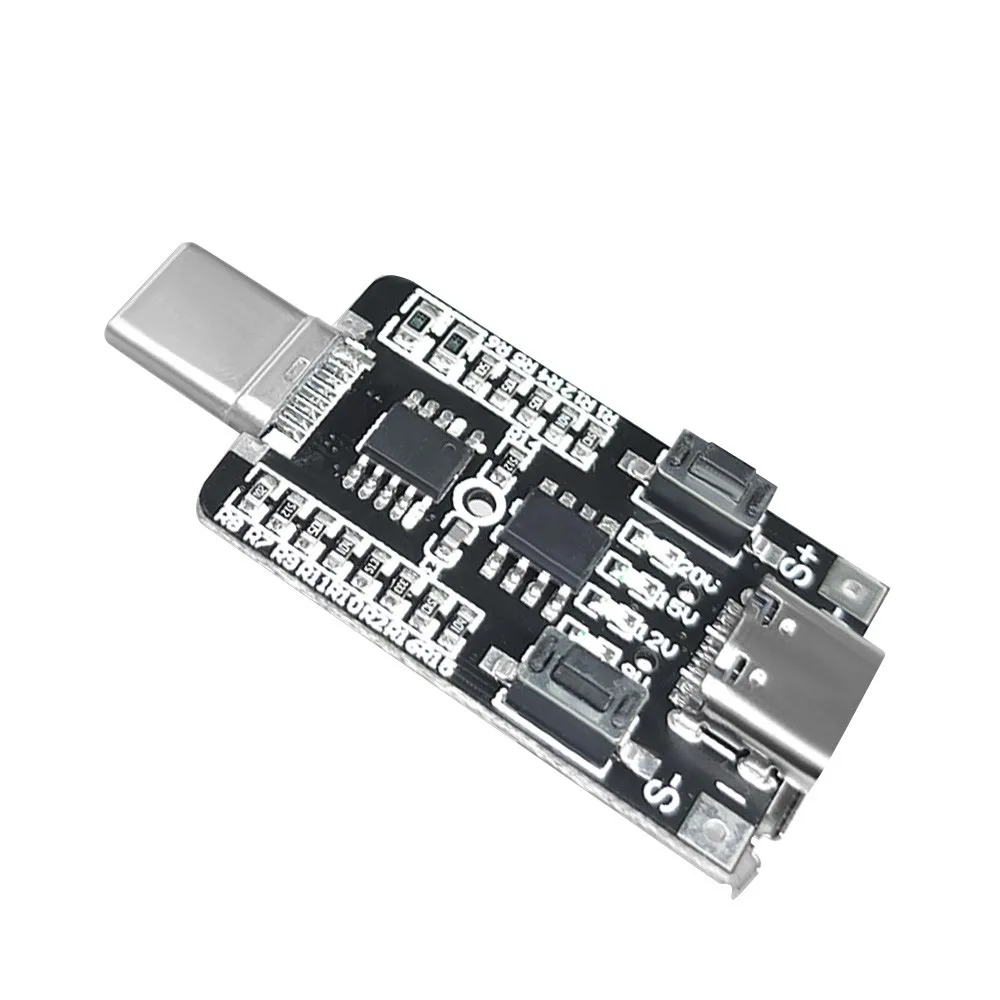

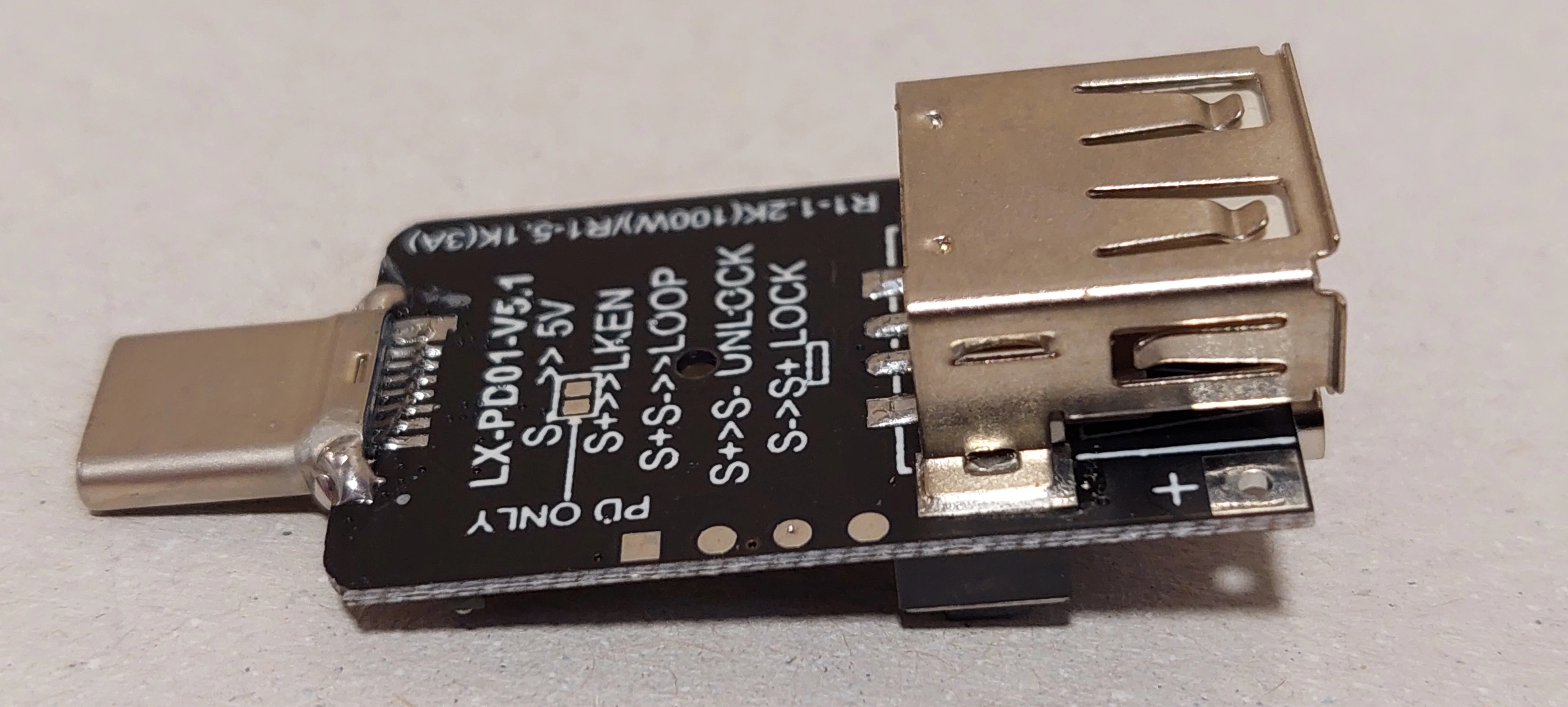

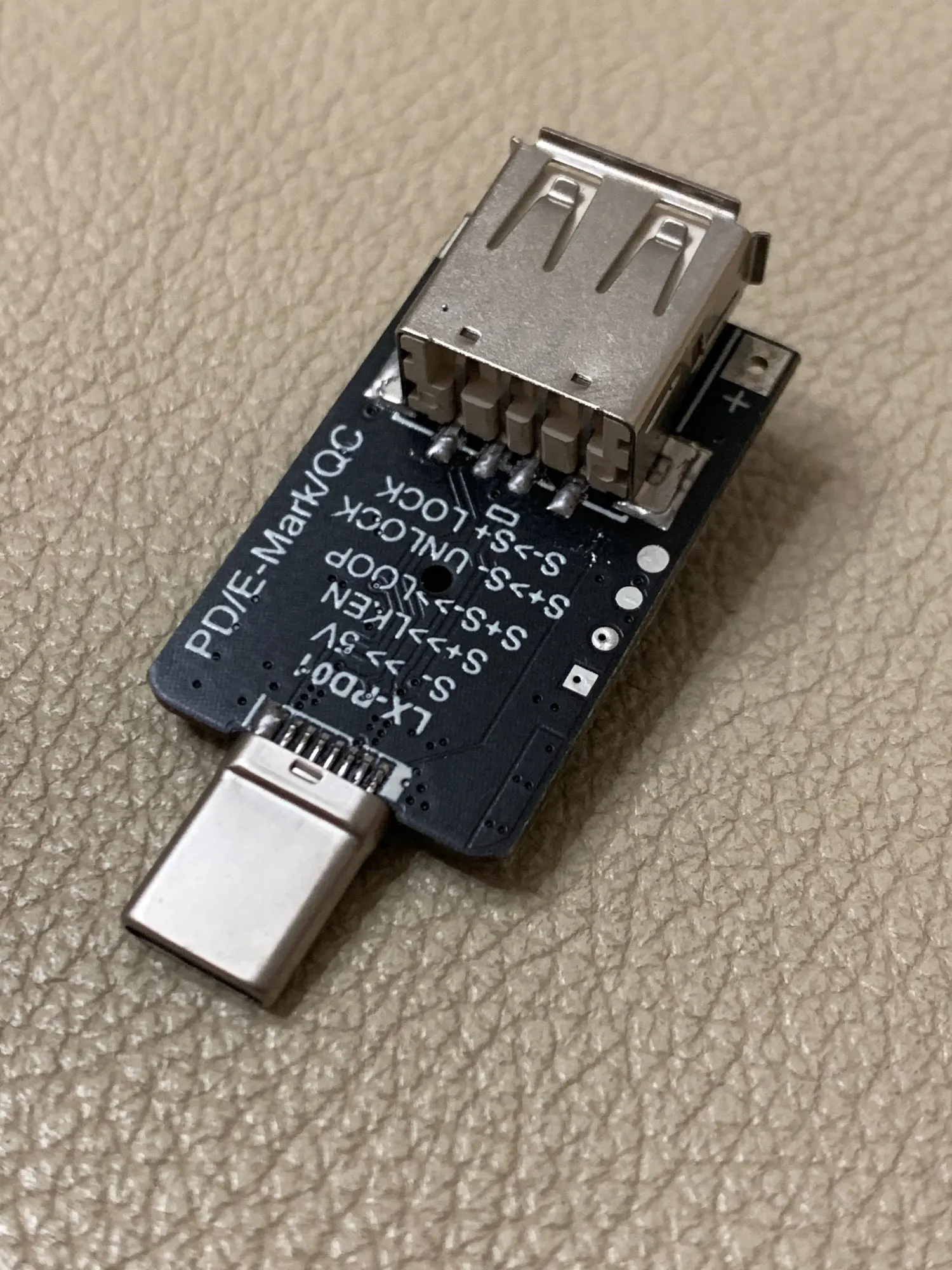

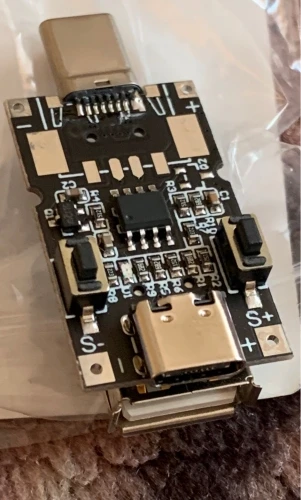

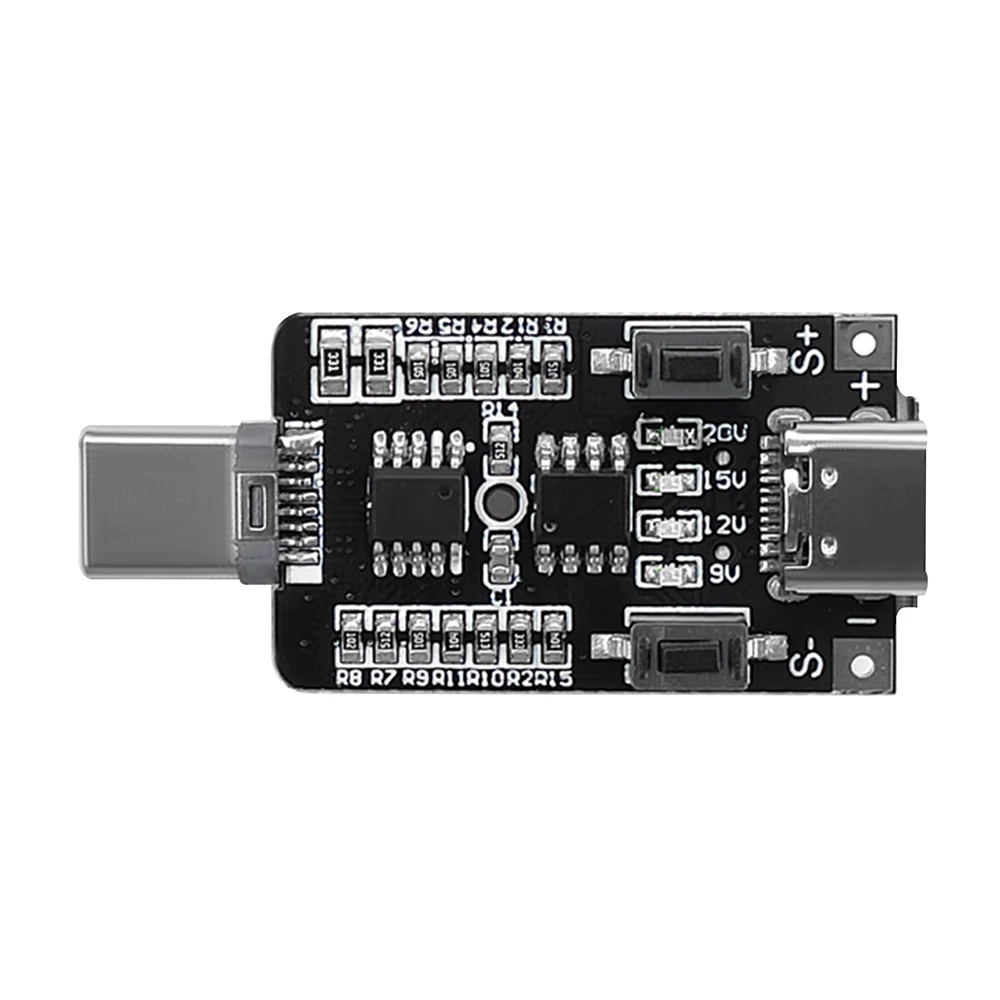

1. Вилка Интерфейса Типа C: вилка типа C: подключите источник питания PD в качестве входа, который может вводить напряжение и ток 20 в, 5 А.2. Гнездо Интерфейса Типа C: используется в качестве входа для подключения к источнику питания PD или в качестве выходного интерфейса, который может выводить напряжение и ток 20 в, 5 А.3. Гнездовой интерфейс USB-A: в качестве выходного интерфейса может выводить напряжение и ток 20 В, 3 А.4. Положительные и отрицательные Проводные колодки: в качестве выходного интерфейса может выводить напряжение и ток 20 в, 5 А.
