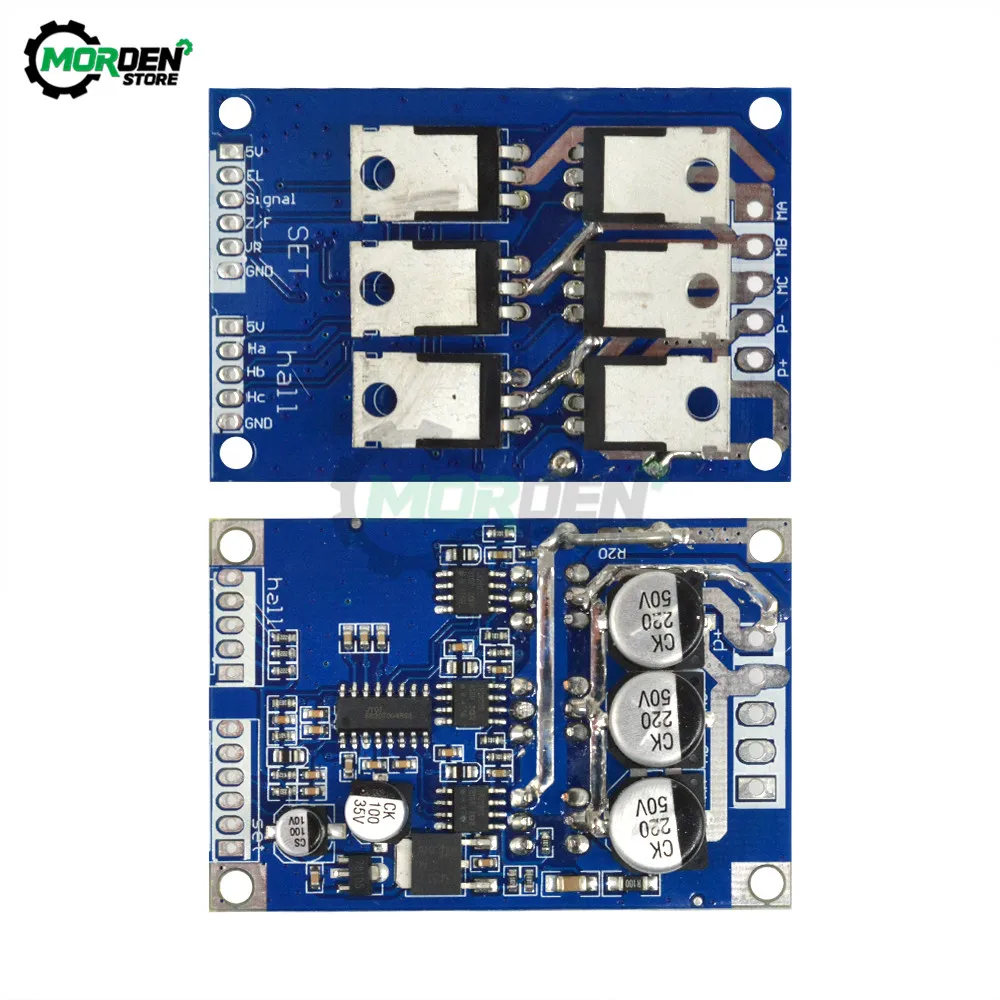

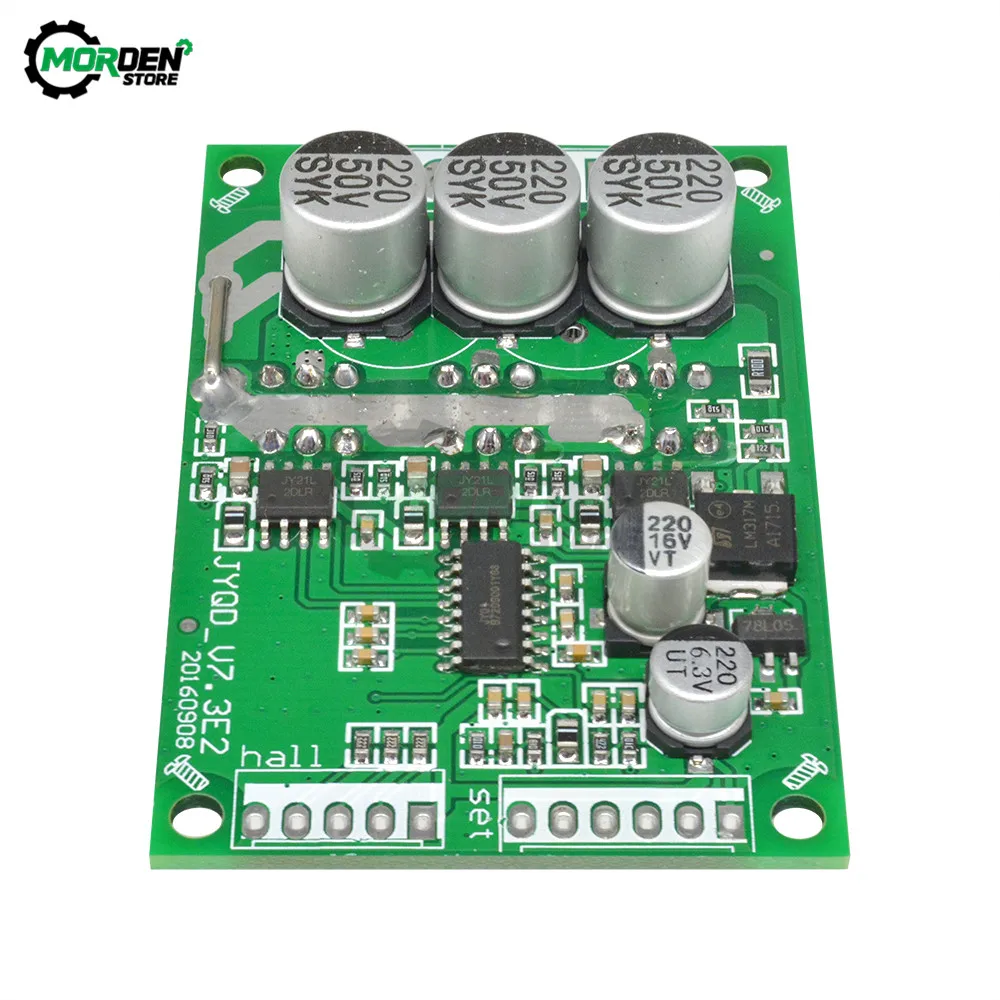

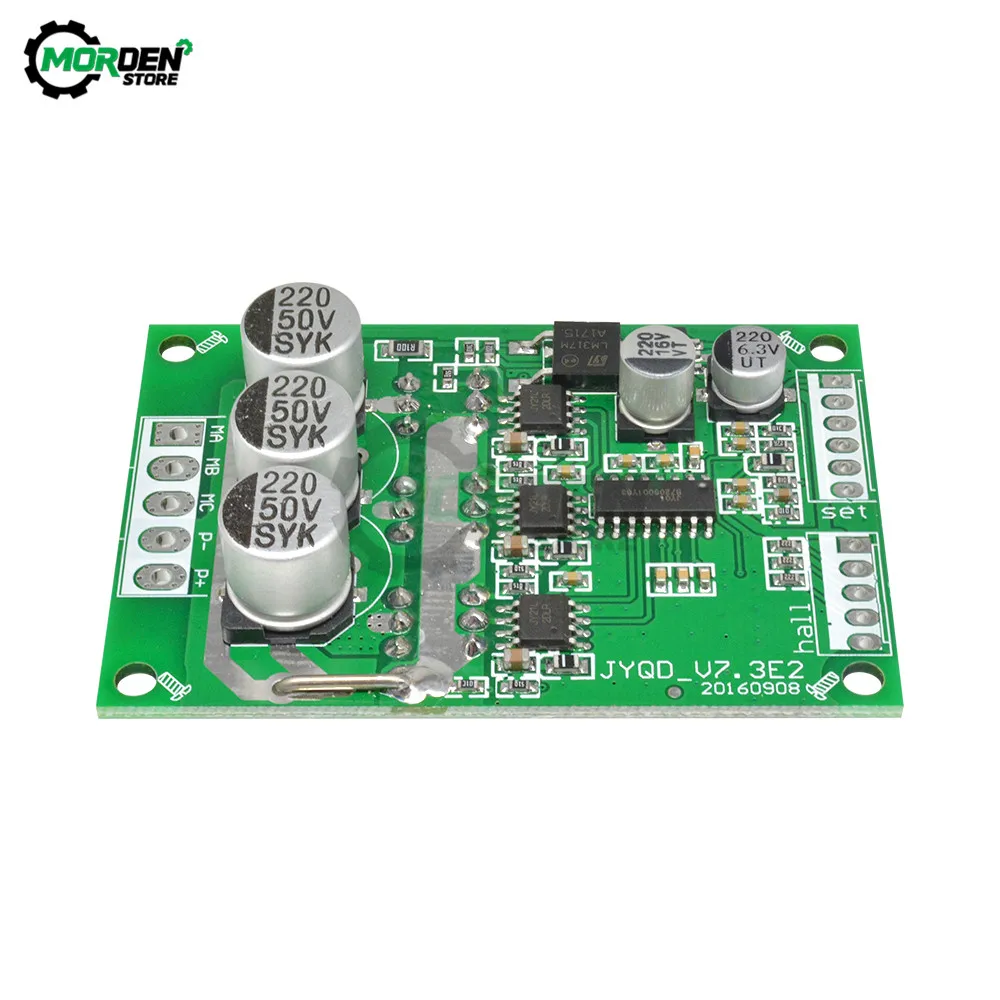

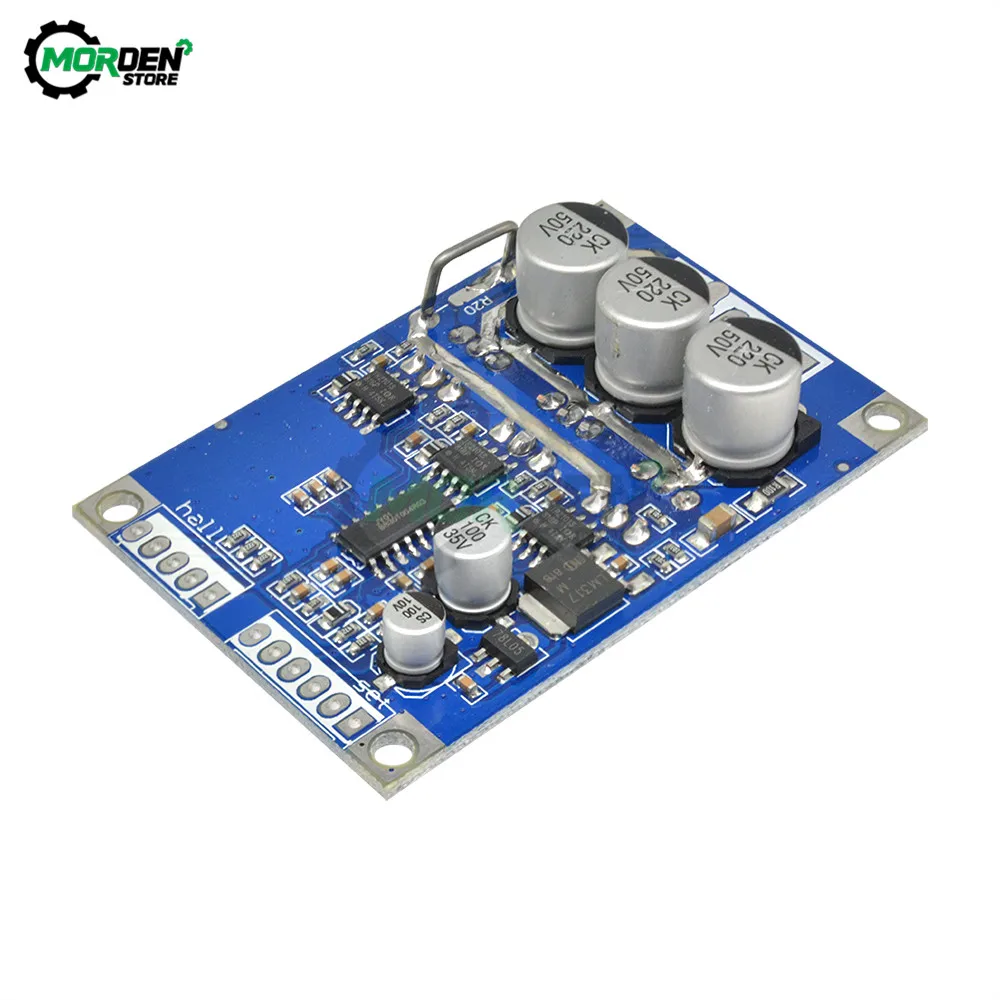

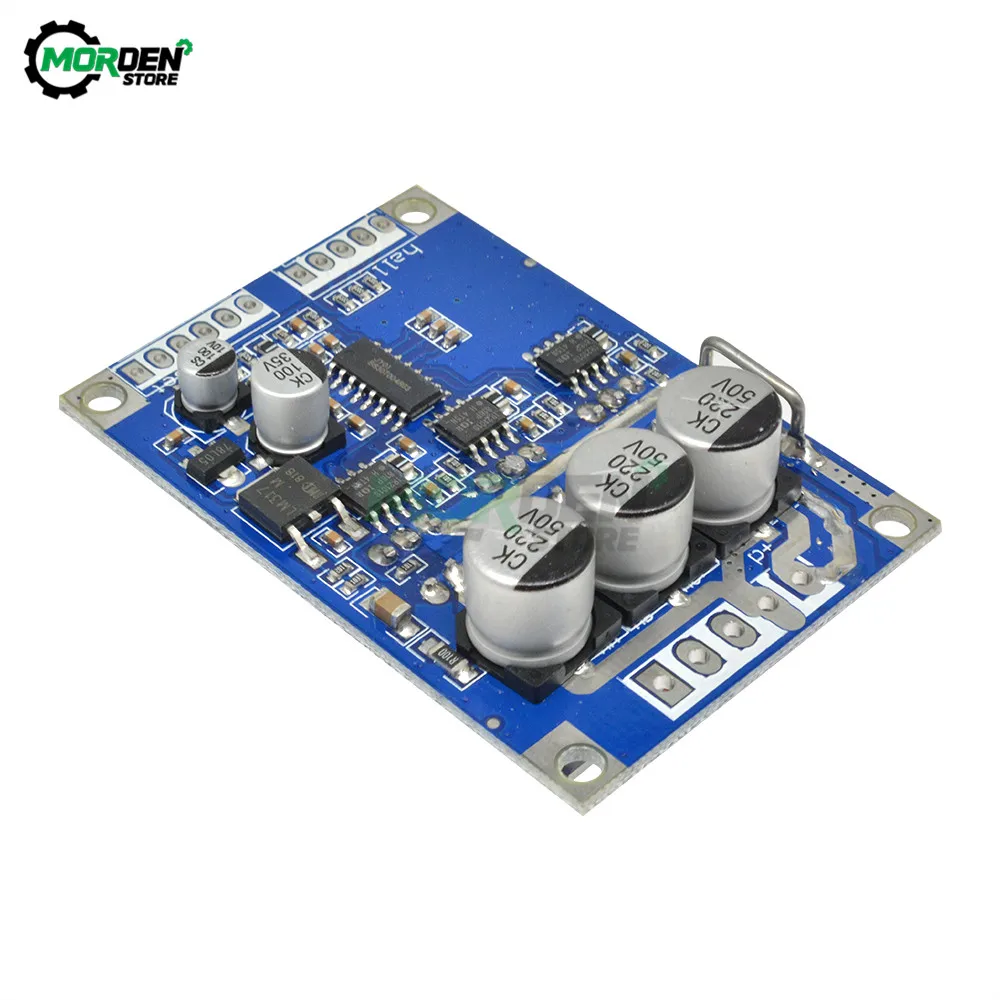

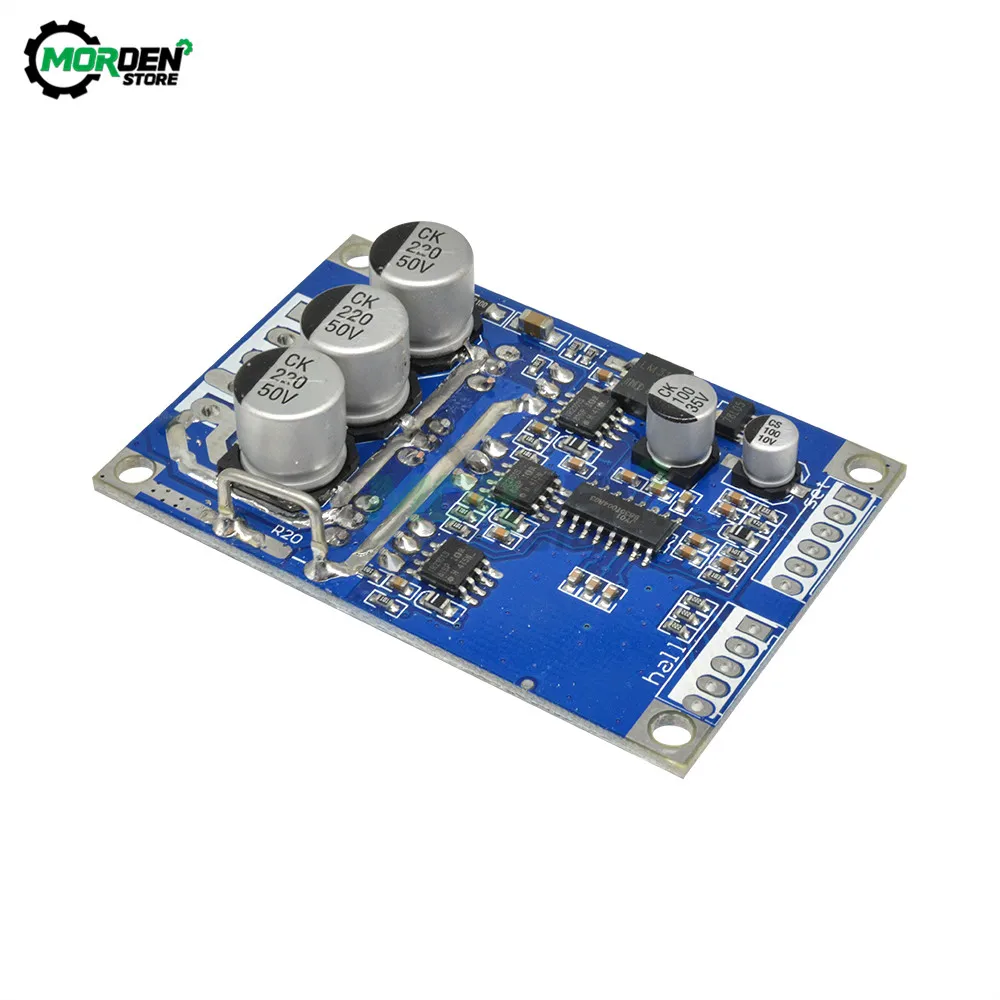

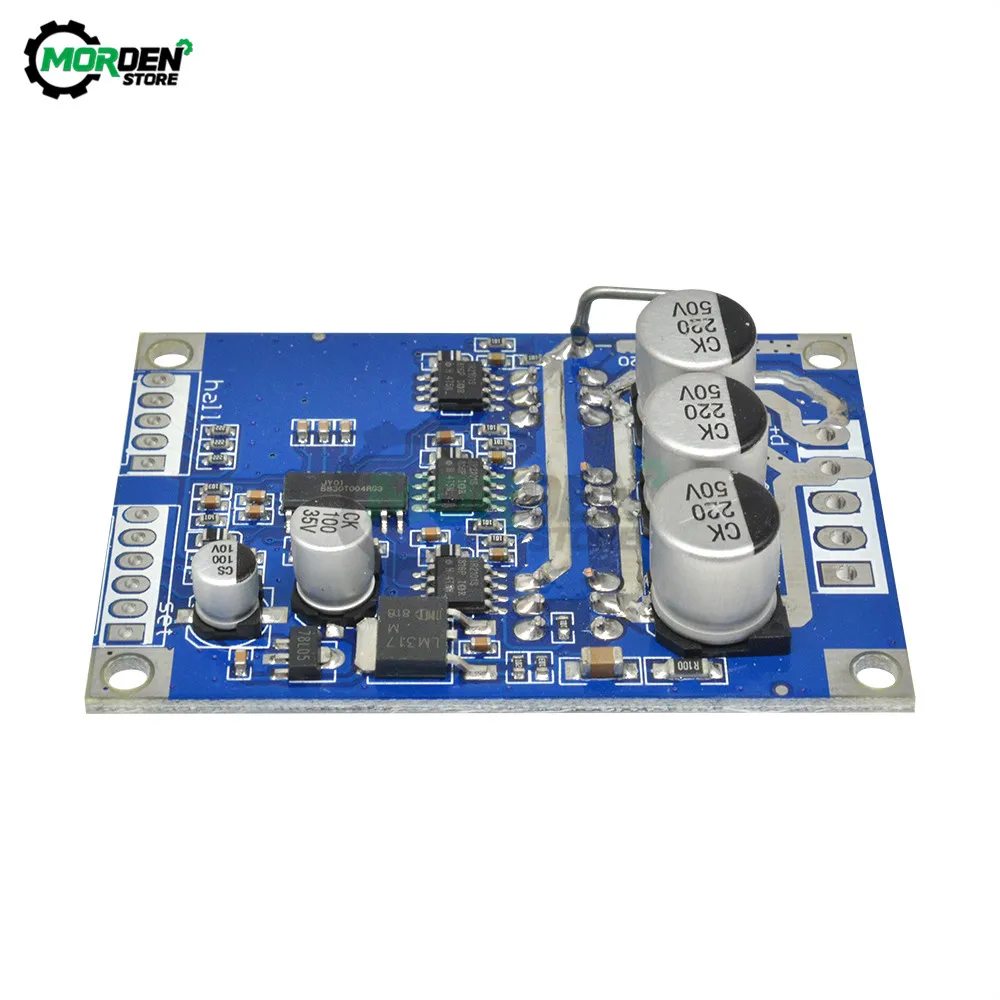

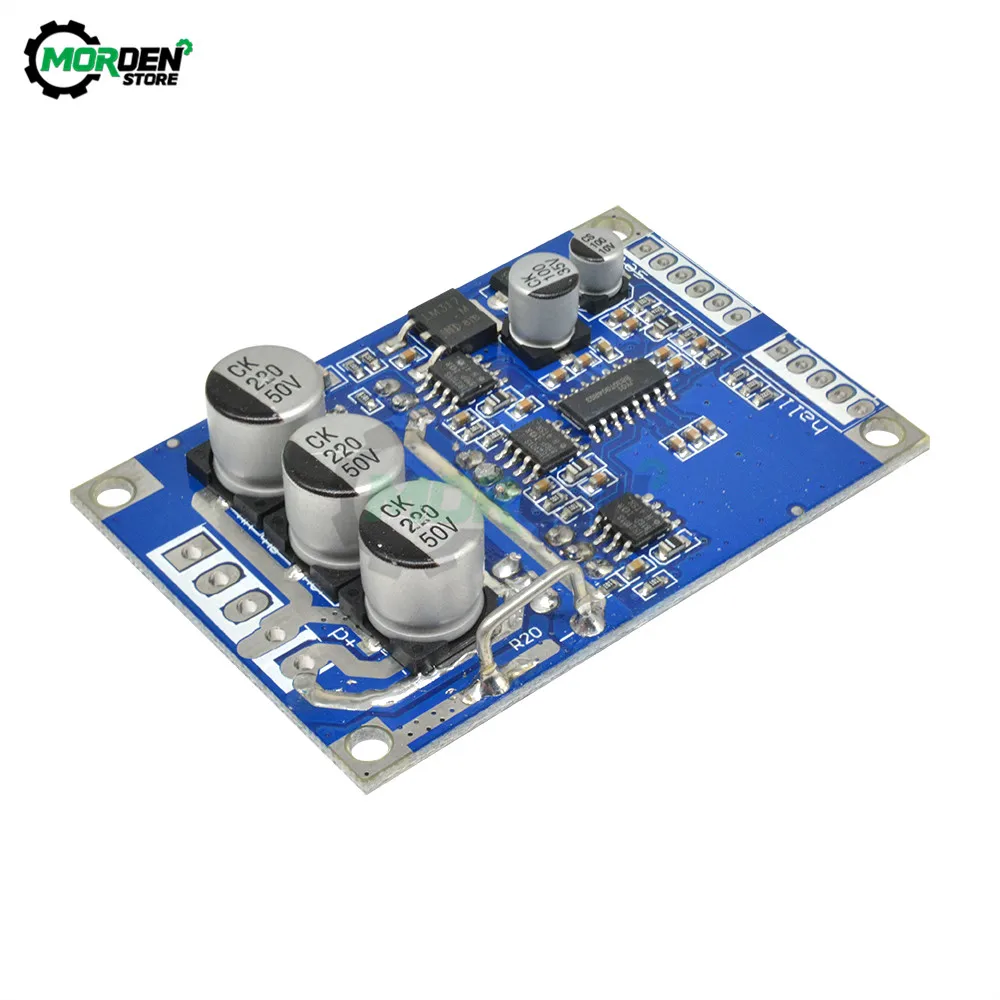

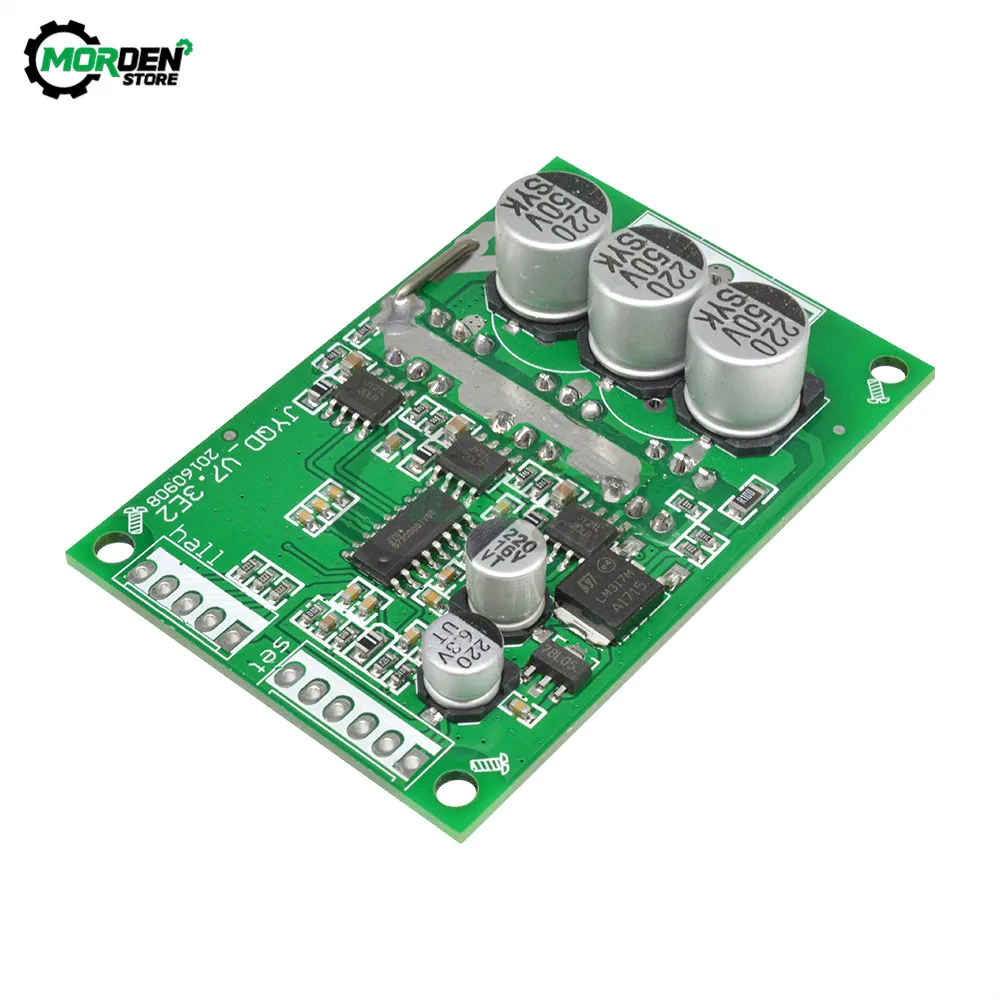

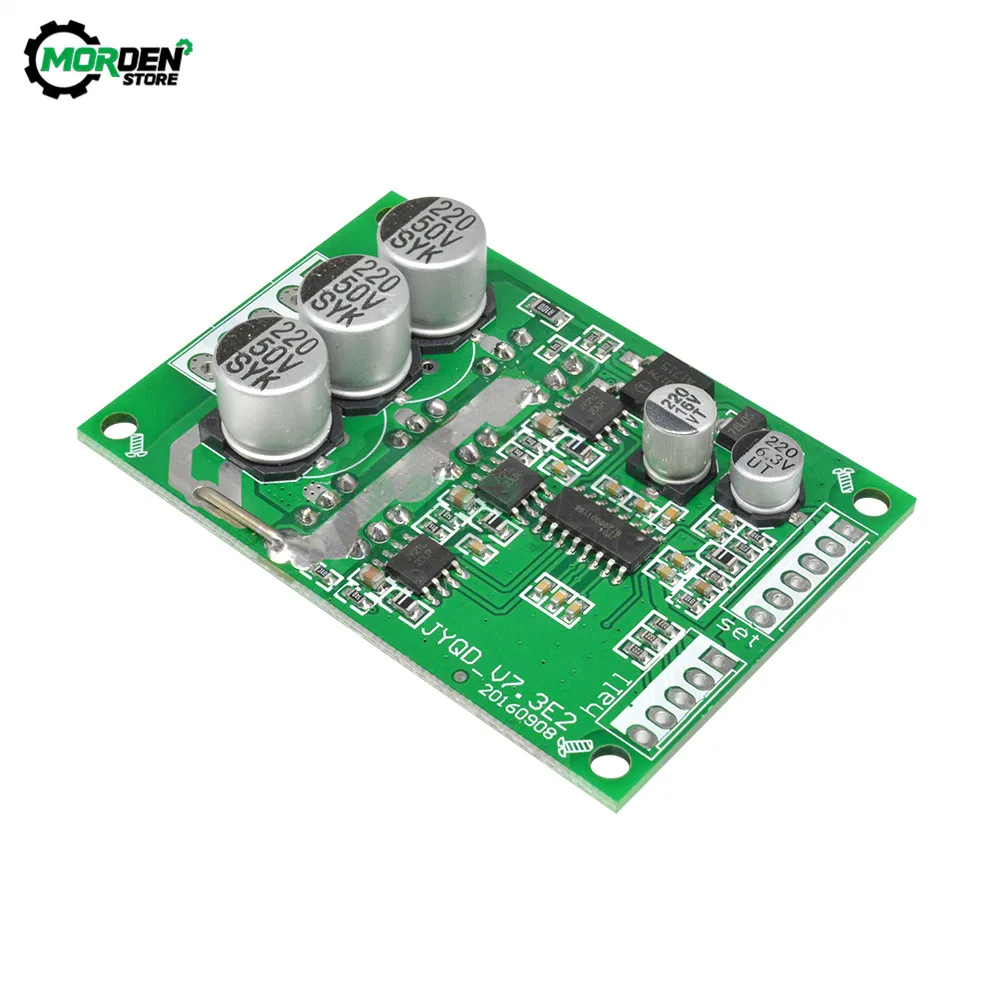

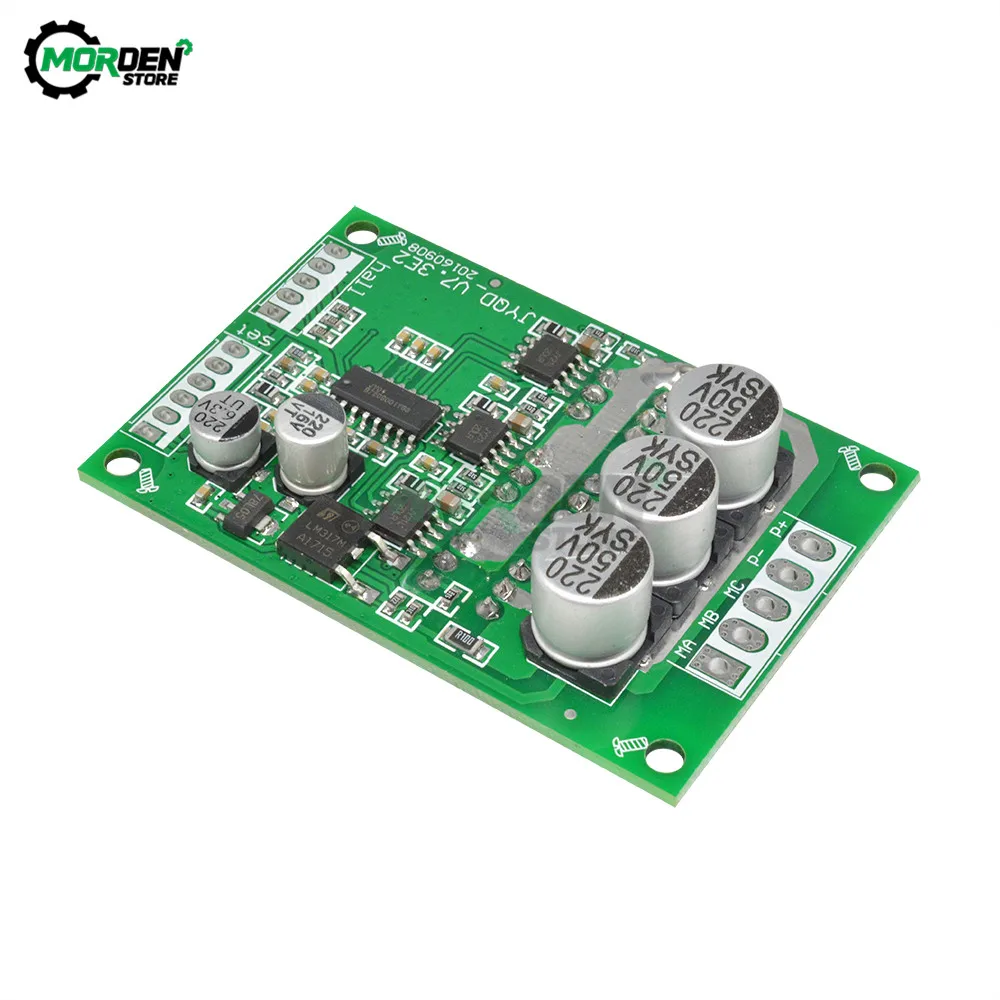

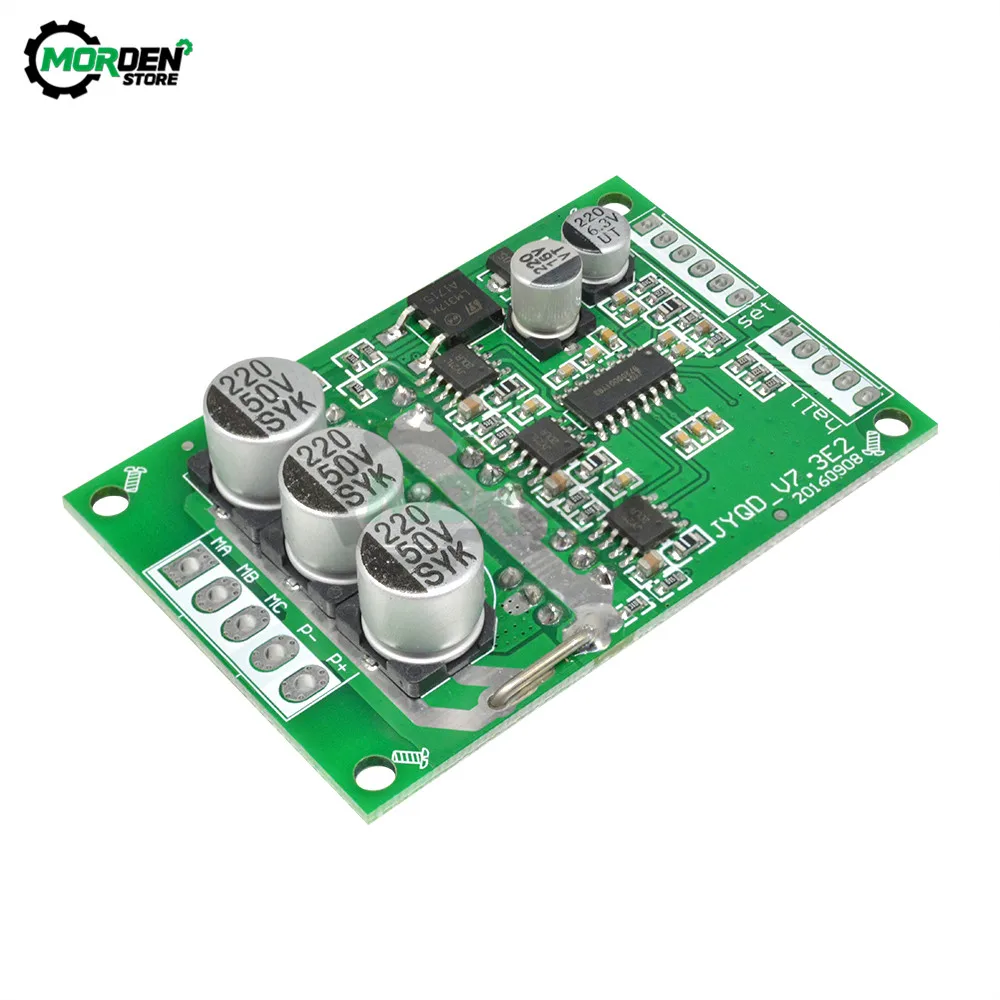

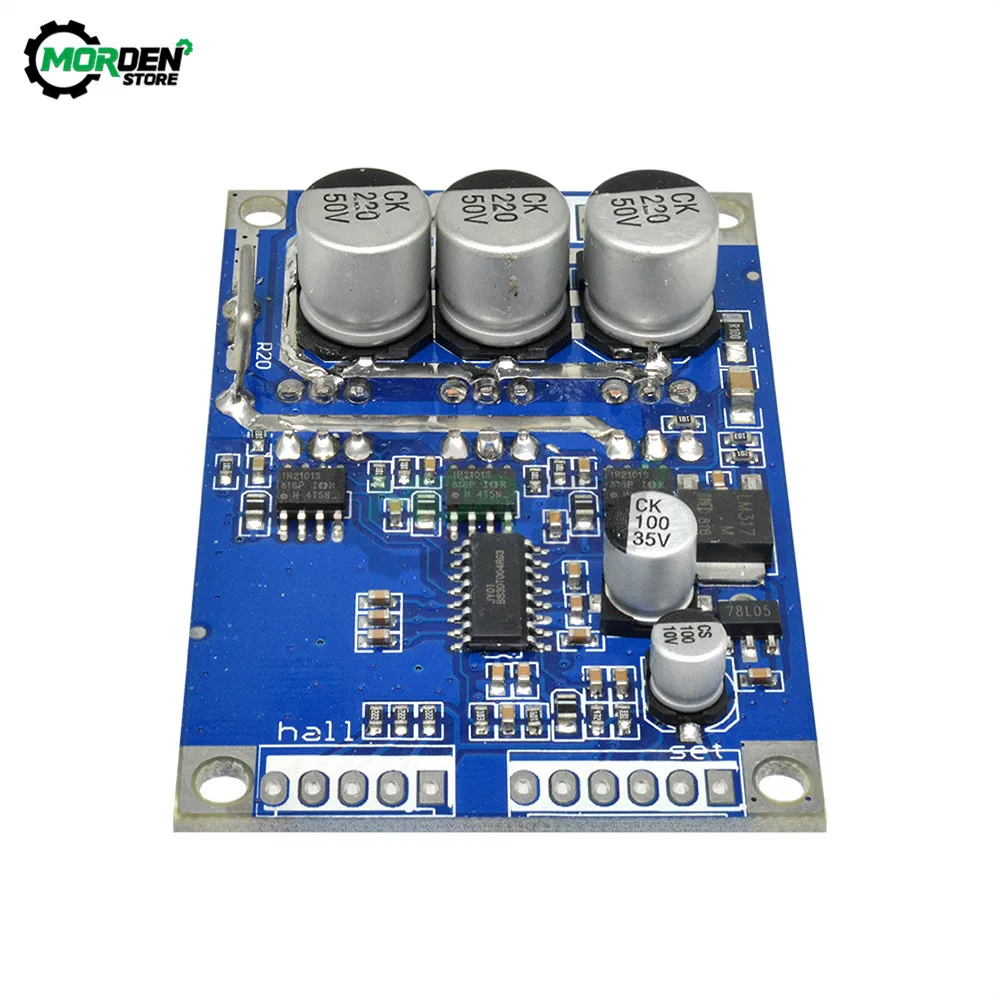

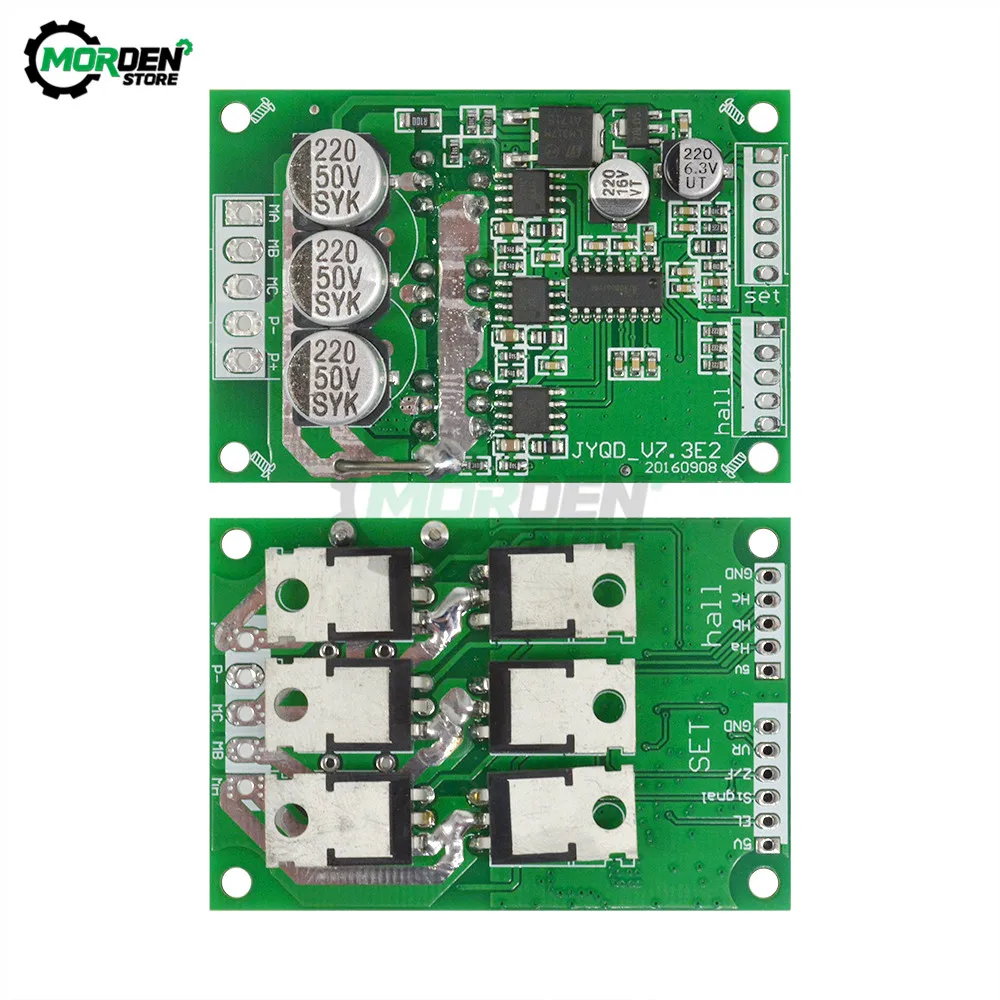

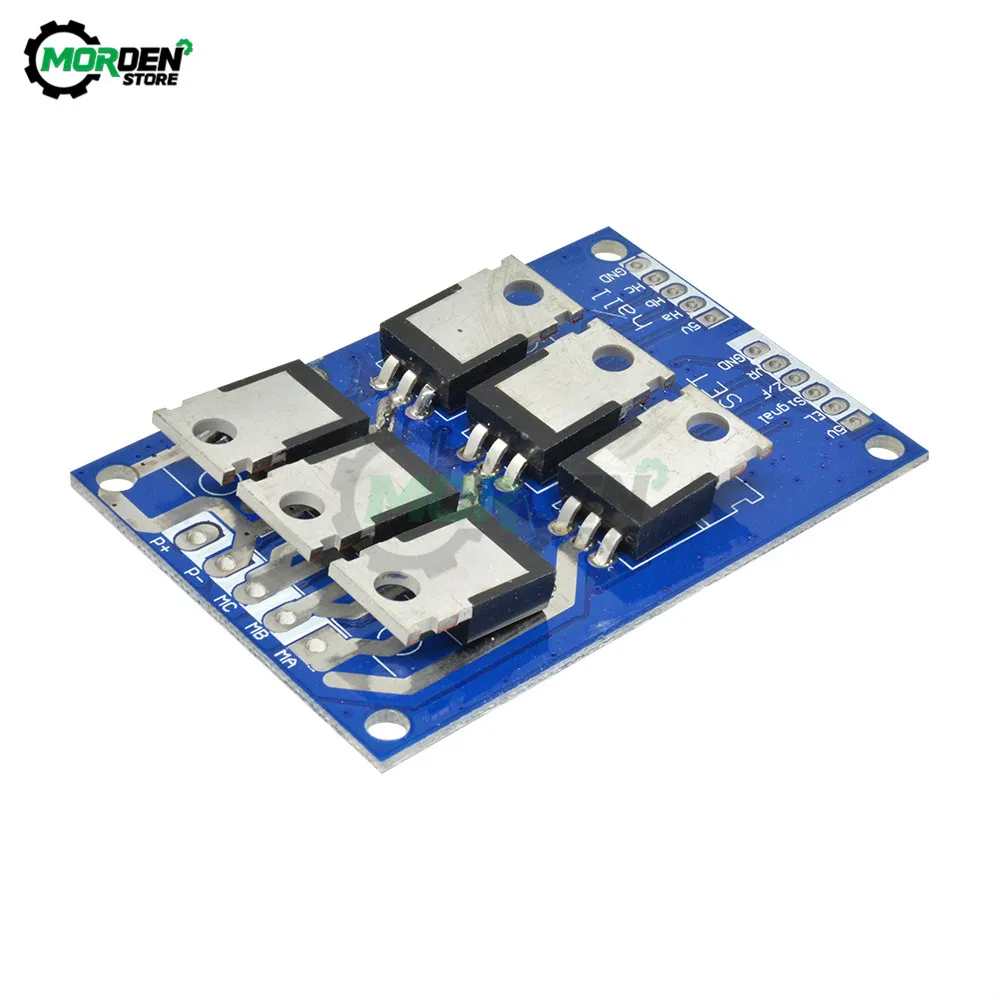

Контроллер бесщеточного двигателя JY01, 12-36 В, 24 В, 20 А, 500 Вт, плата драйвера Hall BLDC, напряжение PWM регулировка скорости, Прямая поставка

DC 12V-36V 24V 20A 500W JY01 бесщеточный контроллер двигателя, плата драйвера Hall BLDC напряжение PWM, регулирование скорости, Прямая поставка

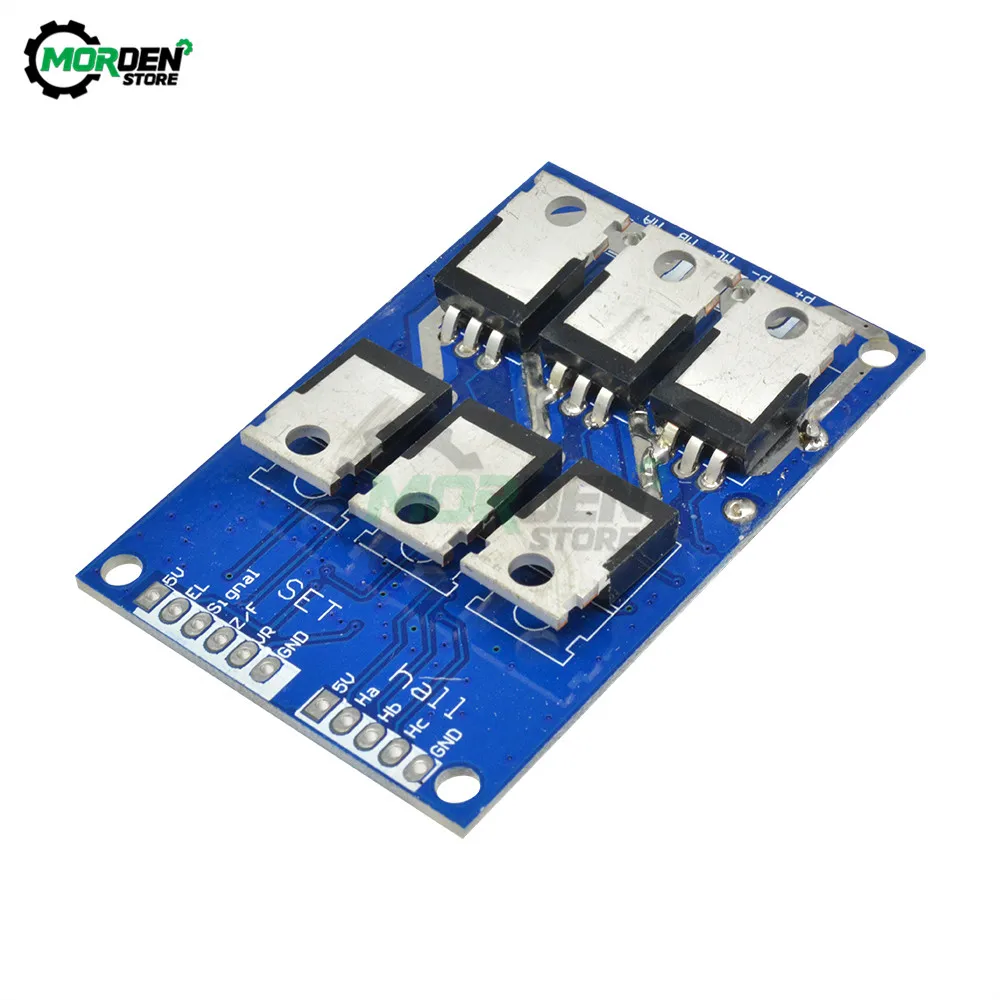

Характеристики:Рабочее напряжение: 12 В-36 В постоянного токаПиковый ток: 20АМощность драйвера: <= 500 ВтНапряжение скорости: 0,1 в-5 ВРабочая температура:-40-85 °CВлажность: 90% относительной влажностиЗащита стойки: ДаВключение управления: ДаЗащита от перегрузки по току: ДаУправление рулем: ДаСигнал управления скоростью: ДаРазмер: 63x42 мм/2,48x1,65 дюймаКоличество: 1 шт.Выход силовой Клеммы:VCC (положительный источник питания)GND (отрицательный)MC (фазы двигателя W)MB (фазы двигателя V)МА (Фаза двигателя U)Комплект для контрольной стороны:[GND] заземление клеммы управления[VR] конец регулятора 0-5 в (соответствует 10% скорости двигателя-100%)[ZF] Управление задним ходом (подключено к 5 В, или земля может заряжать направление вращения двигателя)[M] выход импульса тахометра (в зависимости от количества полюсов двигателя, соответствующего количеству импульсов на оборот выходного номера)[EL] Включите клемму управления (подключено к 5 В от заземления, затем 5 В, Заземление двигателя останавливается)[5 в] 5 В клемма управленияЗал для терминалов зала:[5 В] положительная мощность Холла[Ha] сигнал Холла[Hb] сигнал Холла[Hc] сигнал Холла[GND] минус залаПроводка:Контрольный терминал для комплекта:1. Методы подключения управления скоростью двигателя: доступная скорость системы потенциометра также может быть подключена к управлению MCU, когда проводка управления потенциометром, средний контакт потенциометра подключен к порту скорости VR, потенциометр подключен к обоим концам напряжения клеммы 5 В и GND на более высокой скорости.2. Методы подключения управления рулевым двигателем: Вы можете переключить управление, также можно подключить к управлению MCU, к GND в одном направлении, затем в одном направлении 5 В.3. Сигнал импульсной скорости: высокий и низкий выход. ИС не может понять информацию по запросу клиента.Входы сигнала Холла для Холла:Схема подключения показана, соответствующая HA, HB,HC и на двигателе, источник питания 5 В, подключенный к мотору, сигналы hal положительные, отрицательный сигнал источника питания GND в моторный зал.Примечание: Из-за того, что производители различных двигателей делают заказ в зале зала, не обязательно следует за линией на плате, чтобы соответствовать последовательности, необходимо отрегулировать, пожалуйста, обратите внимание на родителей! Если последовательность линий неправильная, не загружается должным образом, ток или Запуск других явлений не открывается, вынужденный использовать пластину привода сгорит!Плата драйвера двигателя 12-36 В постоянного тока, положительный источник питания VCC, источник питания GND отрицательный.Методы электропроводки: бесщеточный двигатель постоянного тока для трех линий, соответствующие мА/у, МБ/В, мс/ВтСоветы:Если вы используете менее 60 Вт, без дополнительного радиатора, обязательно добавьте более 60 ВтЭффективность привода ребер радиатора без снижения слишком высокой температуры приведет к постоянному повреждению! Размер радиатора может быть плохой работой, основанной на окружающей среде (рекомендуется площадь охлаждающей поверхности более 200 квадратных сантиметров)! При установке радиатора следует обратить внимание на обратную сторону изоляции труб модуля 6 MOS, без изоляции, она будет приклеена к приводной пластине, которая будет постоянно повреждена! Предлагает добавить Изоляционные Пленки, обе стороны изоляционного листа плюс термопаста!Без рознипосылкаПосылка входит:1 х бесщеточный контроллер двигателя
