Обзор продукта:

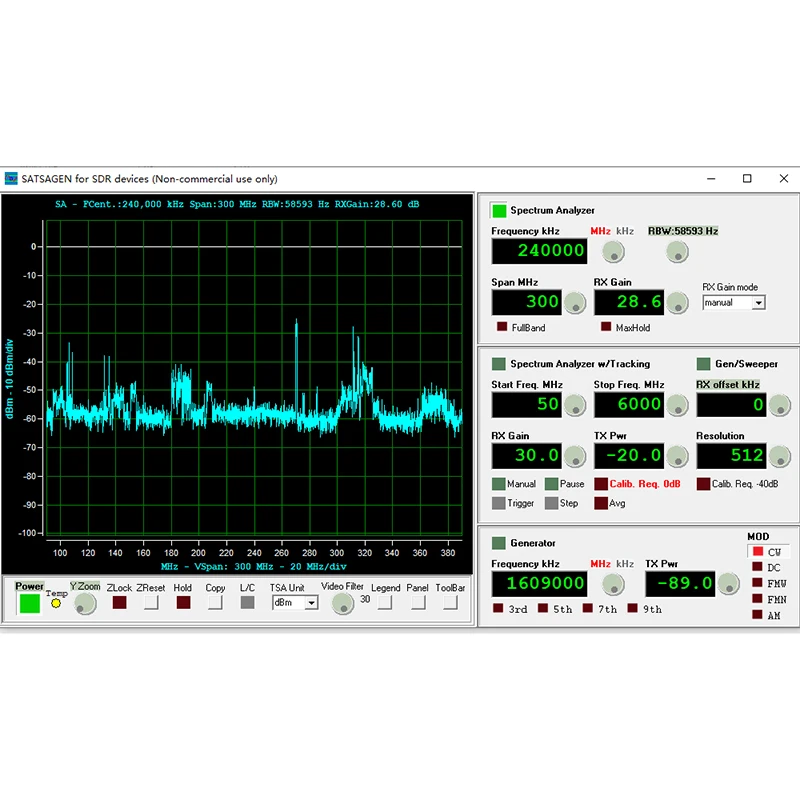

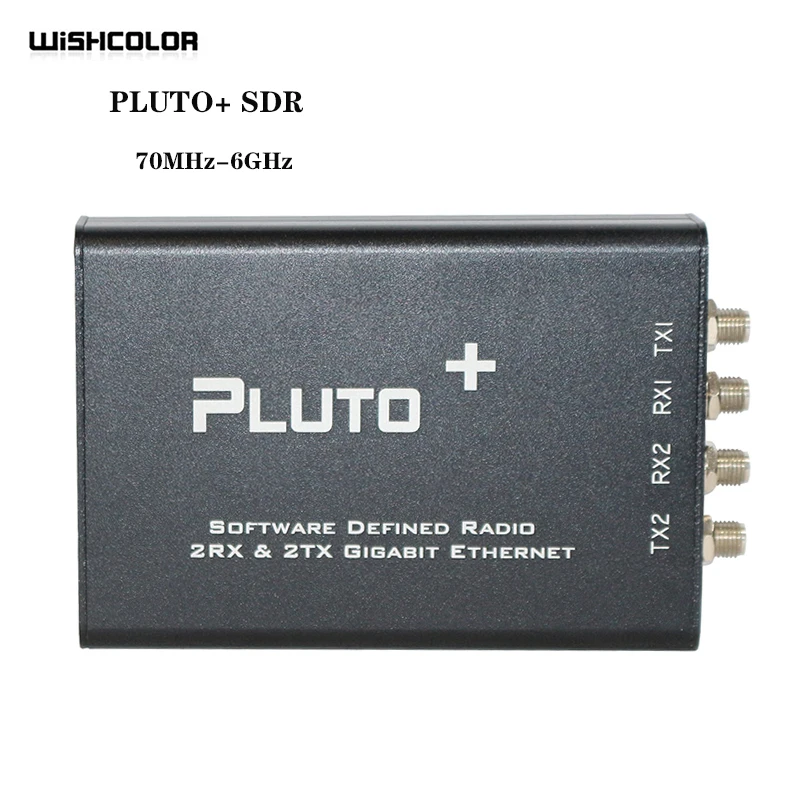

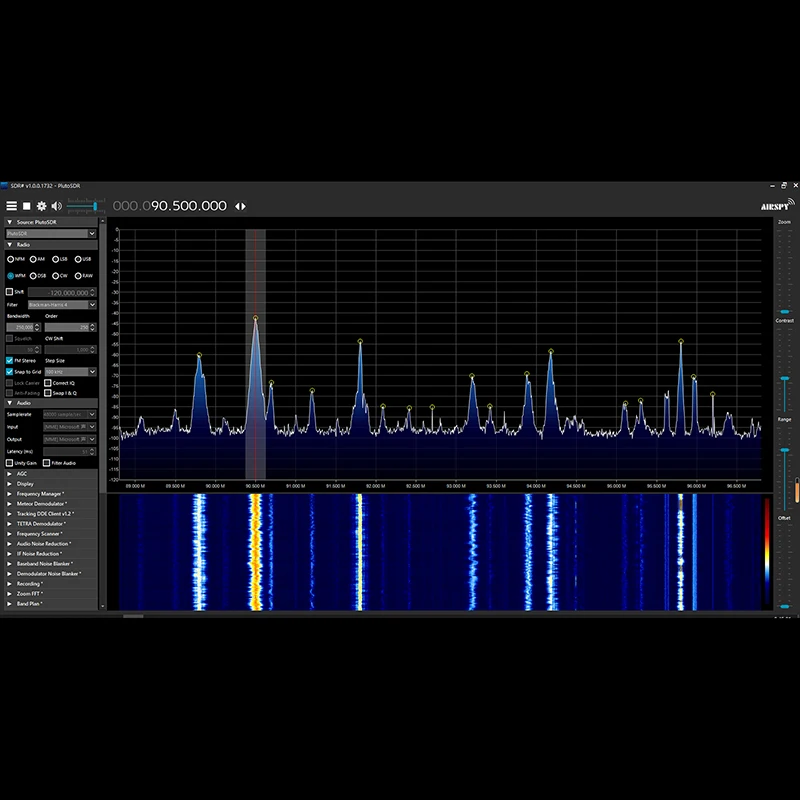

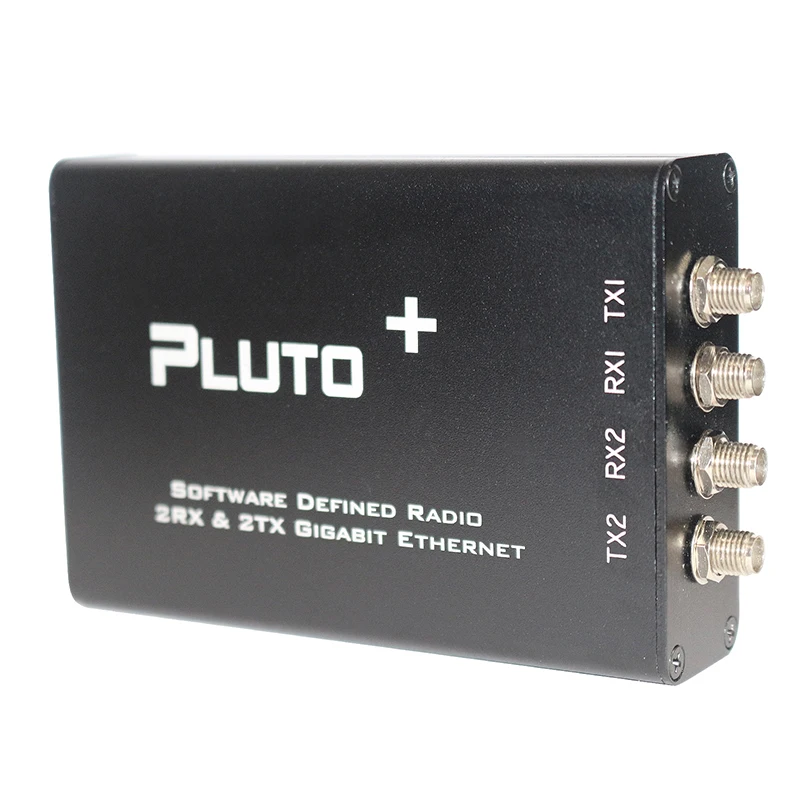

PLUTO +-это программно-определяемая радиоплатформа, которая поддерживает 2TX и 2RX, поддерживает Gigabit Ethernet и Micro SD-карту. Это относится к дизайну для известных ADALM-PLUTO ADI и улучшает его недостатки.
Особенности:

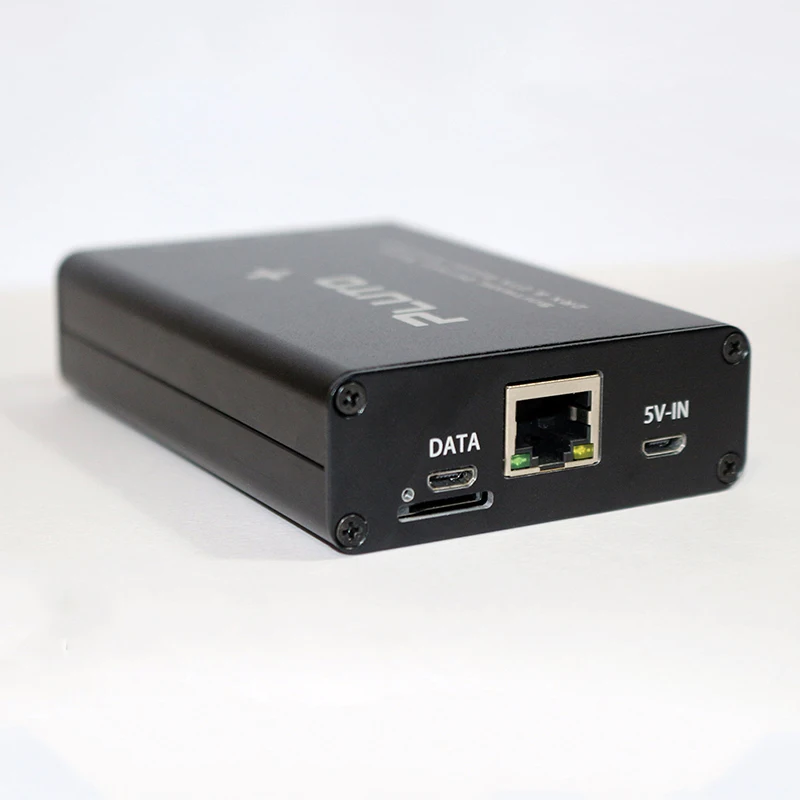

-ADC/DAC: AD9363 (можно взломать AD9361 или AD9364)-2 канала передачи, 2 канала приема-Диапазон RF: 70 МГц ~ 6 ГГц-Часы Ref: VCTCXO 40 МГц 0,5 ppm-SOC: для Zynq7010 FPGA: 28k-RAM: 512M-Вспышка: 32 м-USB: 2,0, поддержка OTG-Ethernet: 1000 Мб-Micro SD можно использовать для загрузки-Вход постоянного тока: 5V ± 0,5 V-2A microUSB

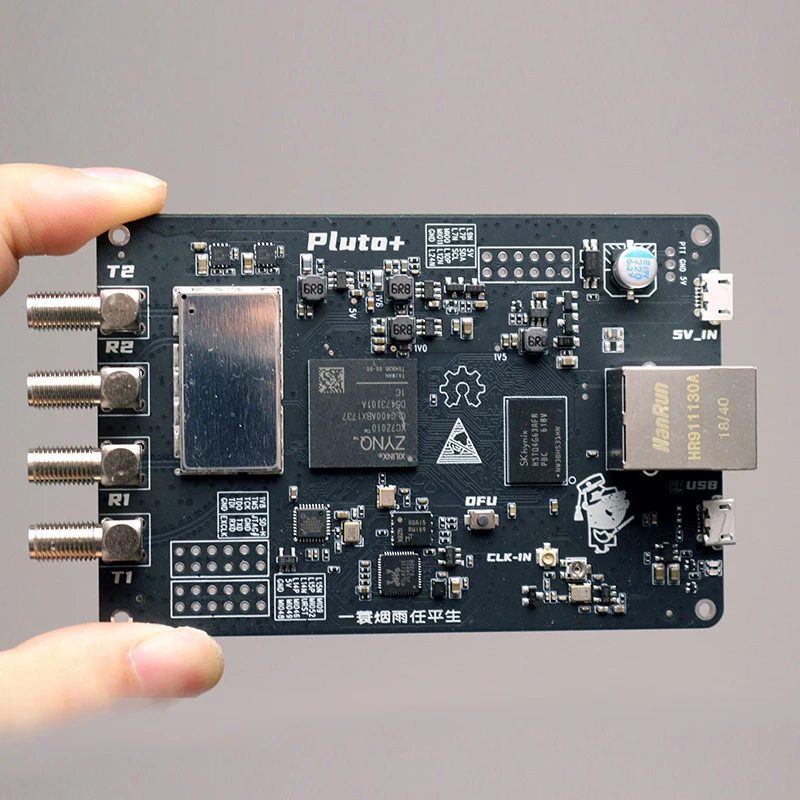

Интерфейсы:
Пожалуйста, обратите внимание на то, что все ввода-вывода уровни 1,8 V.3,1 при использовании официальной прошивки для ADI-PlutoSDR, Пожалуйста, подключите к URST-MI052.3,2 при использовании прошивки Pluto + и необходимости поддержки Ethernet, Пожалуйста, подключите URST-MIO463,3 при загрузке с помощью sd-карты Подключите SD-H к 1V83,4 при использовании JTAG для отладки подключите JTAG # к GND3,5 Пожалуйста, подключите EXCLK к GND при использовании внешнего контрольного ввода часов
Порт ключа PTT:
-PTT диски оптомуфты через GPIO0 (MI00), который требует внешнего реле или цепи управления.
DFU ключ:
-В любое время, вы можете нажать кнопку DFU и включить PLUTO + снова, чтобы войти в режим DFU, но вам нужно подключить URST jumper к MI052.
Ref CLK вход IPEX:
-Вы можете подключить кабель для ввода внешних высокоточных справочных часов для AD9363 через интерфейс IPEX.-Основной уровень не должна превышать 3,3 V, и EXCLK джемпер должен быть подключен к GND, чтобы выключить встроенной веб-камеры-часы
Откалибруйте частоту встроенного VCTCXO:
-Частота часов 40 м может быть точно настроена путем регулировки регулируемого резистора рядом с VCTCXO, при условии, что у вас есть источник справочного сигнала

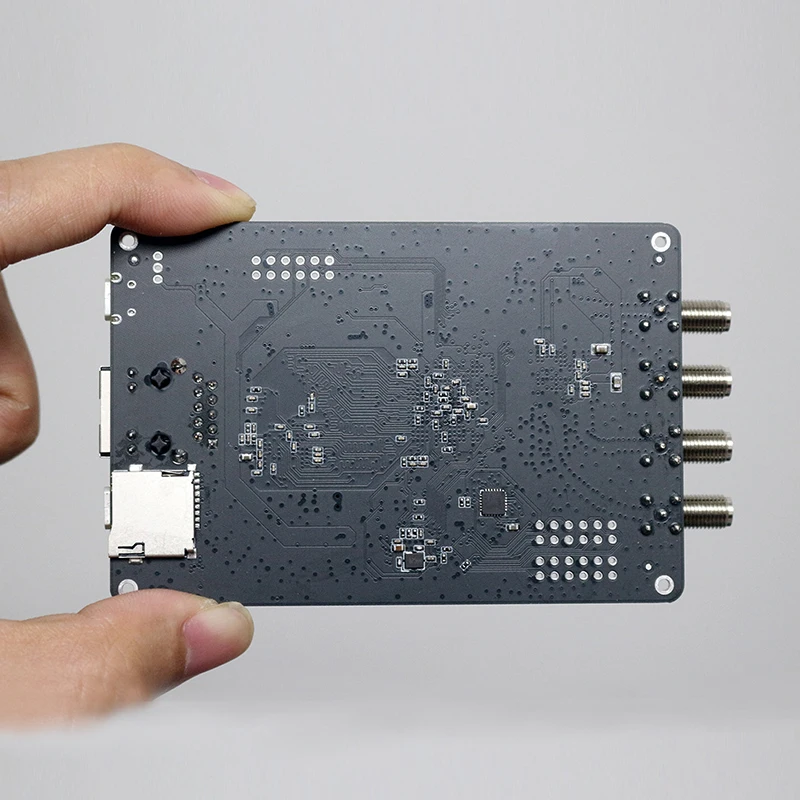

Micro-SD:
Поддержка загрузки через sd-карту, необходимо подключить SD-H джемпер к 1V8.
Посылка включает в себя:

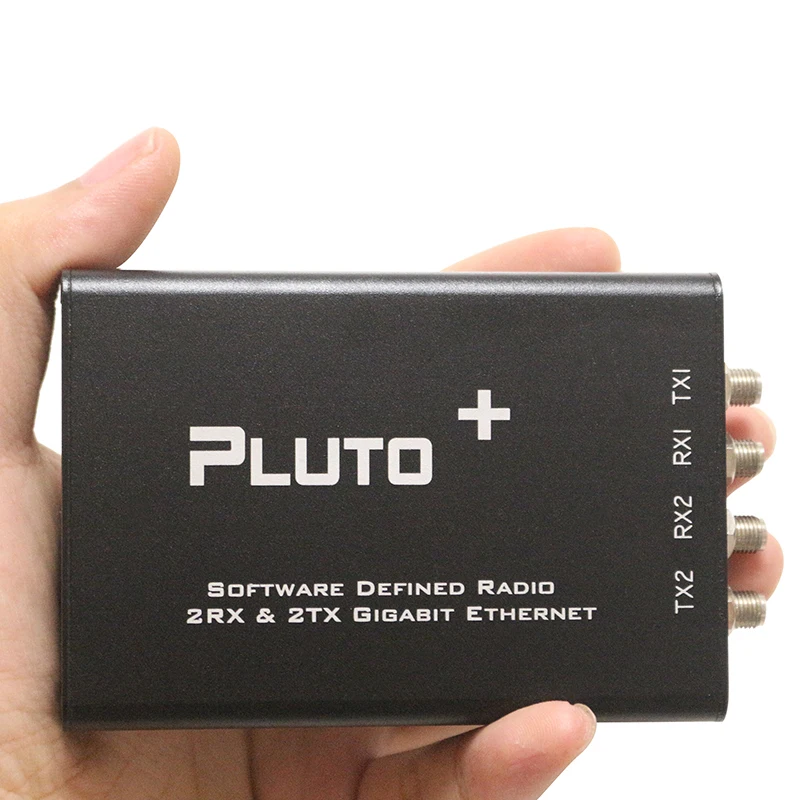

-1 x SDR Radio PLUTO +
Примечание:
-Он собран и готов к использованию.-Sd-карта не входит в посылка.
