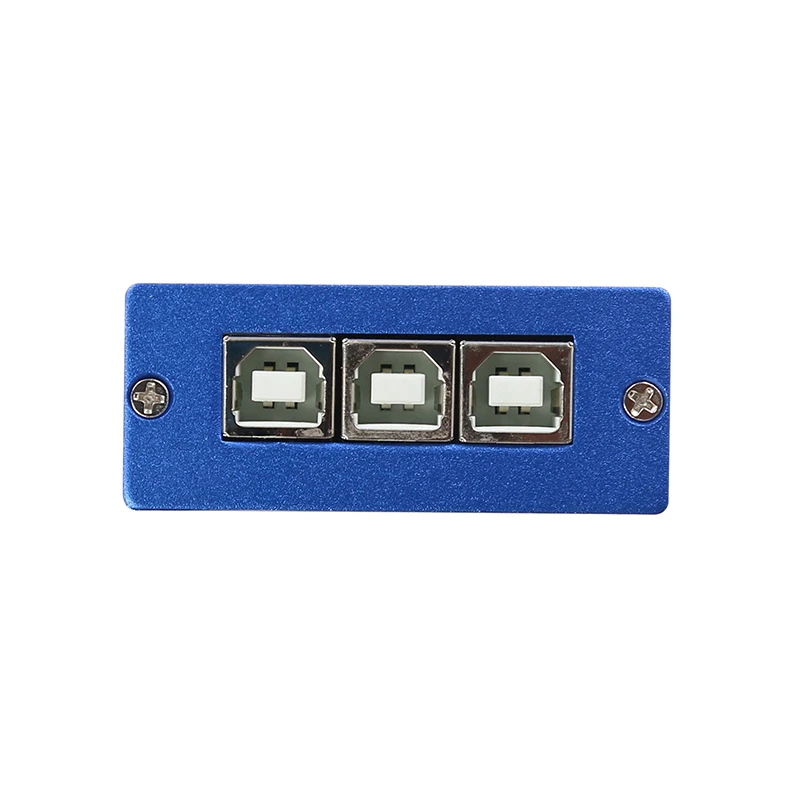

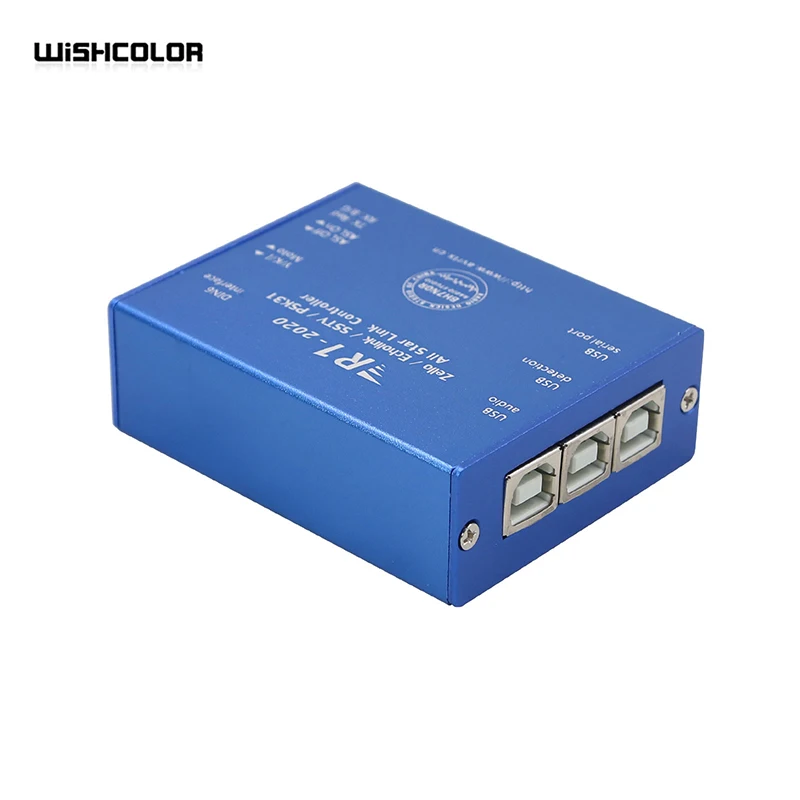

Wishcolor, Новая плата голосового интерфейса Echolink Zello YY, контроллер, радио-сеть, USB звуковая карта, версия

Особенности:1. Встроенный чип звуковой карты USB с высококачественным аудиовходом и выходом.2. Встроенный последовательный USB-чип. Например, Управление запуском с помощью RTS, управление приемом с помощью DSR. (Пользователь ECHOLINK)3. Встроенный чип обнаружения звука управляет кнопкой PTT радио и передает звук на динамики с помощью радиовычислительного контроллера. (Пользователь ZELLO)4. Программное обеспечение управления передает вход-голос микрофона с обнаружением радиосигнала SQL от USB-чипа (пользователь ZELLO)5. Интерфейс USB-радио совместим с AllstarLink. GPIO определяет вход COS и CTCSS. GPIO выводит и управляет PTT (функция звуковой карты ASL).6. Компьютер пользователя не будет получать шум от источника питания/радиочастотных помех от радио, потому что R1 имеет оптопары и изолирующий трансформатор.7. R1 вводит Электрический проводник или цепь (индуктивность) для изоляции мощности/радиочастотных помех и высокочастотного излучения.8. Полностью металлический чехол, защищает от любых других помех.9. Промышленный дизайн со стандартным производственным процессом.10. Светодиодный ные индикаторы состояния.Принцип управления:Как правило, по для интернет-голосового чата с помощью выходного аудиоконтроллера, который обнаруживает аудиовход от радио PTT, следовательно, звук будет передаваться. На другом конце, как только радио получит звук, контроллер обнаруживает сигнал SQL через сеть управления USB, программное обеспечение голосового чата будет передавать звук на радио. Таким образом, он будет находиться в радиоподключенной сети.Применение контроллера:Получив радиосвязь к сети, вы можете настроить радиосвязь или релейную связь и расширить диапазон радиоприемопередатчика или ретранслятора, таким образом достигается глобальная радиосвязь.Поддерживаемое Программное обеспечение:AllstarLink, ECHOLINK, ZELLO, SSTV, psk31, SKYPE, QT, YY и другое программное обеспечение для внутренней связи и передачи данных.

Примечания: есть некоторые программы, которые не поддерживают Обнаружение USB и управления, таким образом, в это время, в то время как на входе компьютерного микрофона, мы можем использовать функцию программного обеспечения VOX, или используйте программное обеспечение для преобразования клавиатуры для их запуска.Схема функций материнской платы

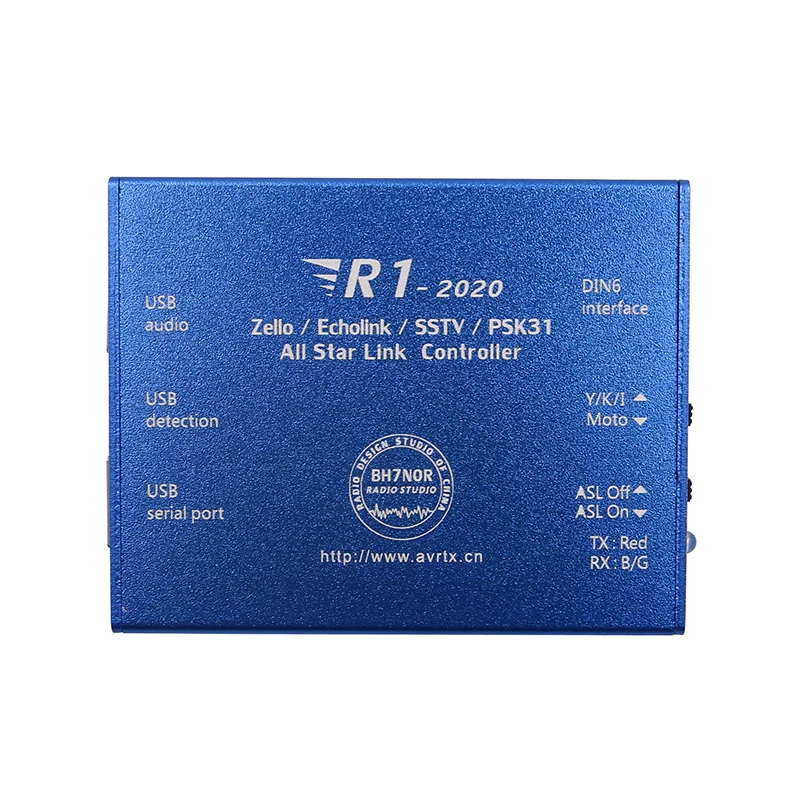

Описание функции внешнего экрана R1 с лазерной гравировкой

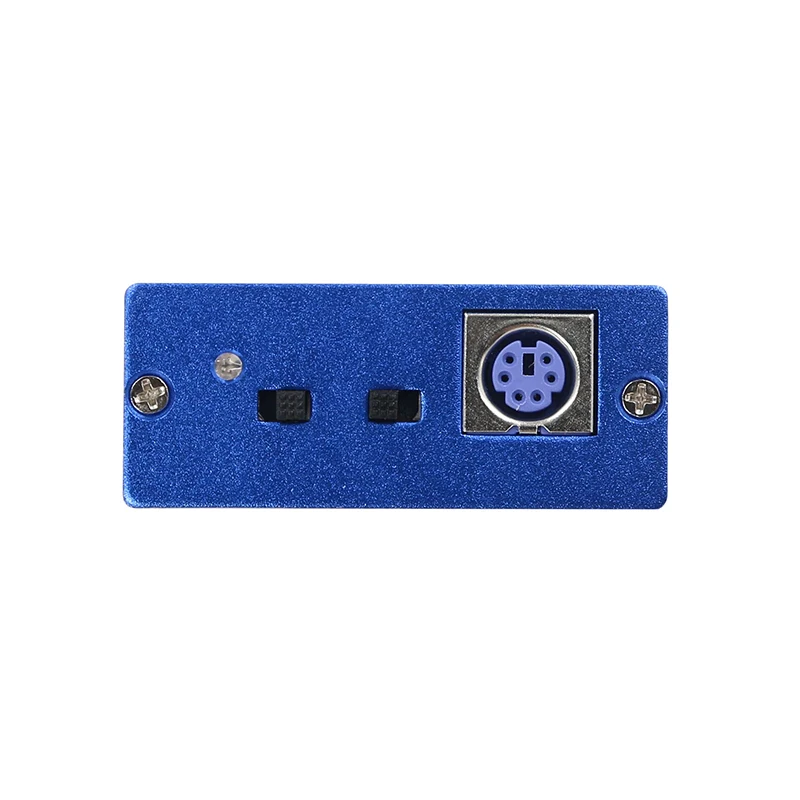

«TX: Красный» и «RX:B/G»: Это светодиодный ные индикаторы состояния.Когда R1 управляет внешним радио, R1 загорается красным.Когда внешнее радио получает сигнал, синий светильник R1 или зеленый светильник.Положение переключателя-Мото:Подключите 6-контактную к 16-контактной плате преобразователя, используемой радиостанциями Motorola (16-контактный интерфейс (аксессуары по умолчанию). Подключите 6-контактную к 26-контактной плате преобразователя, используемой радиостанциями Motorola (26-контактный интерфейс) (дополнительные аксессуары).Положение переключателя-Y, K, C:Прямое подключение, YAESU, Kenwood, ICOM. .. Использование радио (6-контактный интерфейс TNC)Положение переключателя-ASL OFF:AllStarLink отключен, микросхема звуковой карты USB прекращает Обнаружение COS / CTCSS и Управление PTT.Положение переключателя-ASL ON:AllStarLink включен, микросхема Звуковой Карты USB обнаруживает COS / CTCSS и управляет PTT.Примечание 2: «ASL ON», используйте только AllStarLink для подключения к Raspberry Pi. В других состояниях положение переключателя должно быть ВЫКЛЮЧЕНО ASL!Интерфейс DIN 6:Используйте 6-контактный кабель. R1 для подключения YAESU / Kenwood / ICOM-radio;Используйте 6-контактный кабель и «6-контактный 16-контактный преобразователь». R1 Подключите Motorola-radio;Используйте 6-контактный кабель и «6-контактный-26-контактный преобразователь». R1 подключение MotoTRBO-радио;USB аудио:USB-радиоинтерфейс, подключение к ПК или Raspberry Pi;Обнаружение USB:Обнаружение средней кнопки мыши USB, Подключение к ПК при работе ZELLO или YY...;Последовательный порт USB:Последовательный порт USB, подключение к ПК при работе ECHOLINK / PSK31 / SSTV ...;О включении элемента управления шумоподавлением (SQL), допустимо или недопустимо:Внутреннее радио YAESU, Kenwood, ICOM, значение сигнала SQL на сопротивлении должно быть les, чем 10K (макс. 10K), тогда тест пройдет. Если сигнал SQL на значении сопротивления больше 10K (>10K) , то он не поддерживается.Используется следующая схема для YAESU FT-7800, SQL на номере сопротивления R1202 составляет 4,7 K, который поддерживается R1.

Если резистор подключения шумоподавителя вашего радио составляет 47K или 100K, SQL control недействителен. Если вы можете сделать своими руками, вы можете заменить резистор подключения шумоподавителя на 4,7 K, и SQL будет действителен после подключения к R1.

Примечание 3: о автомагнитоле YAESU, Kenwood, ICOM, поддерживает ли использование соединения, если вы не понимаете схему или нуждаетесь в каком-либо подтверждении, Пожалуйста, сделайте фотографии радиосхемы HD, отправленной мне для подтверждения. Пожалуйста, отправьте схему на оба этих адреса электронной почты: bi7nor@yahoo.com и yupopp@163.comПодключение «сделай сам» к другим радиостанциям

Поддержка печатной платы «сделай сам» Дата 23 мая 2020 года, все будущие версии поддерживаются «сделай сам»Плата преобразования с 6 контактами на 26 контактами (подключена к аксессуару с motoTRBO-26 контактами):

Ниже приведено физическое соединение XPR4550:Настройки клемм аксессуаров от CPS:Тип звука RX: отфильтрованный шумоподавительКонтакт № 17: уровень действия PTT Ext Mic:Низкий контакт № 21: уровень действия PL/Talkgroup: низкий«6-контактная на 26-контактная конверсионная плата» поддерживает большинство мобильных радиостанций Motorola с 26-контактным разъемом для аксессуаров, включая, помимо прочего, следующие модели:Серия XPR: XPR4300, XPR4350, XPR4380, XPR4500, XPR4550, XPR4580, XPR5350, XPR5550, XPR8300Серия XiR: XiRM8200, XiRM8220, XiRM8228, XiRM8620, XiRM8628, XiRM8660, XiRM8668 DGM Серия: DGM4100, DGM6100Серия DM: DM3400, DM3401, DM3600, DM3601, DM4400, DM4401, DM4600, DM4601Примечание 4: нет гарантии, что все версии можно использовать как обычно. Убедитесь, что версия радио соответствует вашему региону.Ниже изображен 6-контактный на 16-контактный Переходник (аксессуар, подключаемый к 3,5-контактному разъему):

Вышеуказанная плата преобразования с 6 контактами на 16 контактами предназначена для радио Motorola и предназначена для подключения к GM30, SM50, SM120, GM338, GM398, GM3688, GM950IНастройка радио по умолчанию:PIN2 = Микрофонный вход, PIN3 = PTT, PIN7 = GND, PIN8 = SQL (уровень действия: низкий), PIN11 = AF OUTУстановка драйвера:-Чип звуковой карты USB: Операционная система Windows имеет встроенный драйвер; Следовательно, установка не требуется. Спасибо-USB мышь чип обнаружения среднего ключа: Операционная система Windows также имеет встроенный драйвер; Следовательно, установка драйвера не требуется. Спасибо-Но вам необходимо установить последовательный USB-драйвер, ссылка для загрузки указана ниже:Http://avrtx.cn/download/USB%20driver/CH340/CH340%20DRIVER.ZIPHttp://www.wch-ic.com/search?t=all&q=CH340(Совместим с драйверами CH341)

Примечание 5: Что касается этого устройства R1, имейте в виду, что при перезапуске ПК он станет ненормальным. Пожалуйста, сначала отключите/выключите радио-источник питания, затем перезагрузите ПК.Причина вышеуказанной проблемы связана с принципом управления вождением R1 и ПК. Решение этой проблемы пока не найдено.Для получения дополнительной информации, если после выключения ПК управление R1 сталкивается с отклонениями, установите в BIOS ПК «отключение ПК = USB без источника питания».

Настройки Allstarlink и зеркало системы Raspberry Pi, URL загрузки:Https://allstarlink.org/Https://hamvoip.org/Настройки системы Raspberry Pi значение голосового уровня Rx2) Установите уровень голоса Rx (с помощью дисплея)Диапазон значений: 000-999R1-2020, рекомендуемые значения:Минимум 020 Макс 111 по умолчанию 050Фактическая стоимость подтверждена радиопроверкой.Подключение для использования в YY: ( YY доступен только в китайской упрощенной версии)На канале YY Выберите как вход микрофона, так и Выход динамика для «USB PnP Sound Device» на интерфейсе управления звуком системы, пожалуйста, не выбирайте улучшение микрофона или AGC, если вы выберете эту опцию, звук другой вечерние будет очень громким и шумным.Если вы хотите установить внешнее радио для получения звука, передаваемого через сеть друг от друга, выберите, чтобы нажать мышь, чтобы произнести: Средняя кнопка (выбрана зеленая точка, И нажмите среднюю кнопку мыши).Внешняя радиопередача-это внутреннее управление по умолчанию, установка не требуется. Совет: функция управления средней кнопкой мыши должна быть зарезервирована для программного обеспечения YY. Во избежание неправильной переадресации сетевой связи другое программное обеспечение не может перекрывать/повторно использовать/переопределять среднюю кнопку мыши.Два последних предложения-отключить функцию голосовых подсказок. Это для того, чтобы не пропустить триггер при общении.Посылка тация:-1 контроллер R1-2 x USB-D кабеля-1 х 6-контактный кабель-1 x плата конверсии 6PIN-16PIN(6PIN-16PIN или 6PIN-26PIN конверсионная плата, опционально, выберите один из двух)URL ручной загрузки: http://avrtx.cn/Примечание: пожалуйста, сообщите нам, какой тип ламп IC контролировать при заказе, спасибо.
