Проект печатной платы
1. ПХД, продаваемые в магазине, не содержат каких-либо компонентов, и вы должны подготовить их самостоятельно.2. Для завершения этого проекта требуются высокоуровневые знания в области электроники и богатый опыт в области пайки и тестирования.3. Из-за временных зон и ограничений языковой связи мы можем предоставить только ограниченную техническую поддержку, и вам нужно решить проблемы самостоятельно.4. Мы не предоставляем информацию, кроме страницы введения продукта.

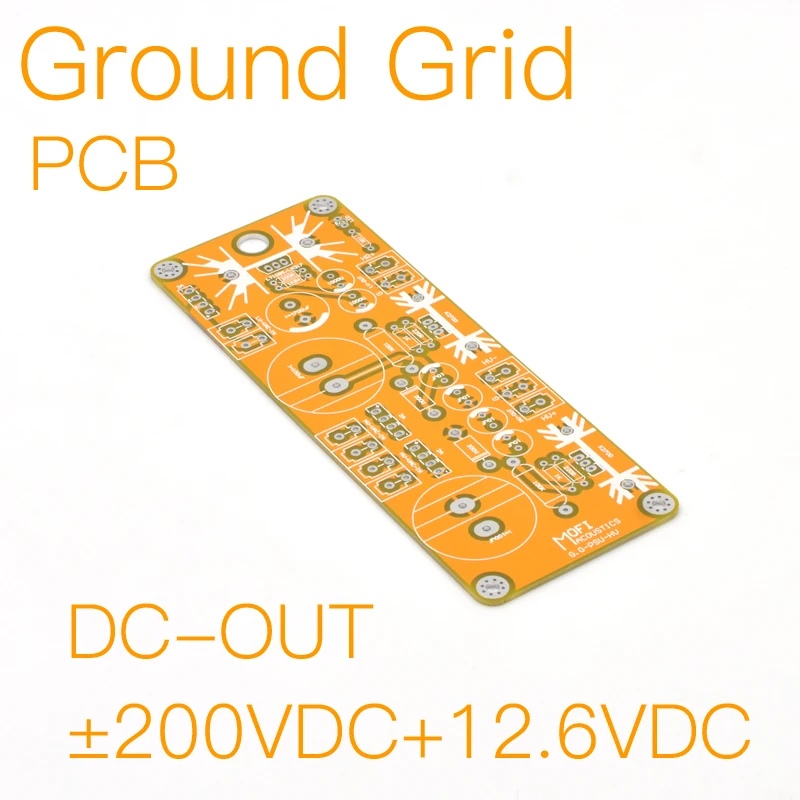

MOFI-заземление сетки Регулируемый источник питания (± 200VDC) PCB

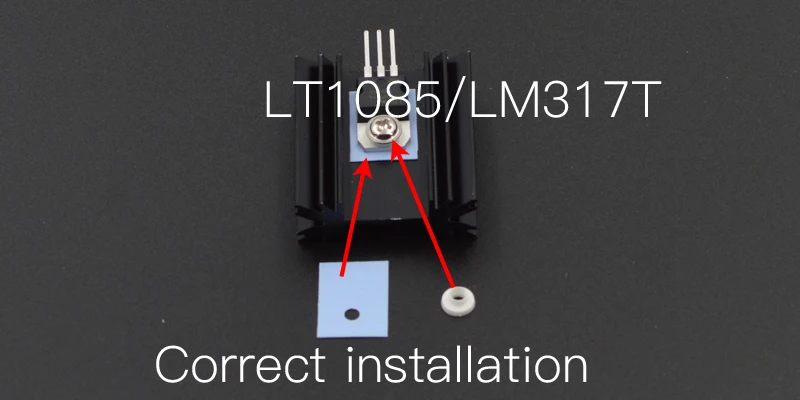

Высокое напряжение:Высоковольтный источник питания использует MOSFET в качестве проходных транзисторов, которые имеют ощущение звуковых характеристик трубки, но отклоняют выпрямление и регулирование шума.В комплект входит функция мягкого пуска высокого напряжения, которая займет около 5 секунд, чтобы достичь разработанного напряжения, защищающего трубку от любого удара напряжения.Низкочастотный фильтр предотвращает включение в усилитель шума. Обеспечить более чистый источник питания.Встроенные радиаторы, которые позволяют 2SK2700 поставлять до 0,1a непрерывныйБолее устойчивые токи возможны при использовании больших радиаторов.(2A)Нагреватель-Напряжение:Нагреватель-напряжение мягкого старта со особенность для вакуум-нагреватель включен, который займет около 5 секунд, чтобы добраться до предназначен напряжения (6,3 v или 12,6 v) защита трубки от любого удара напряжения и продления срока службы.Встроенные радиаторы, которые позволяют LT1085CT поставлять до 1A непрерывныйБолее устойчивые токи возможны при использовании больших радиаторов.(2A)PCB поставляется с компонентными параметрами для легкой установкиНе замыкайте выходной терминал, чтобы разрядить конденсатор, в противном случае это повредит плату питания.
Инструкции
Так как отверстия PCB покрыты, вам нужно только припаять детали снизу платы. Не просверливайте и не увеличивайте отверстия, потому что это повредит сквозное покрытие.Очистите обе стороны чистой печатной платы бумажным полотенцем и изопропиловым спиртом или электронным Флюсом, затем припайте компоненты к доске, начиная с самых низких профильных деталей. Это означает резисторы и Диод Зенера. Затем припайте небольшие конденсаторы, небольшие Транзисторы, а затем большие конденсаторы.Убедитесь, что правильная часть входит в каждую позицию на печатной плате. Измерьте каждый резистор с помощью мультиметра, чтобы убедиться, что это правильное значение.Обратите внимание на полярность электролитических конденсаторов, диодов, транзисторов, а также ориентацию.Очистите остатки потока припоя от доски с помощью изопропилового спирта (или электронного флюса) и кисти.Осмотрите все припоя тщательно, используя увеличительное стекло, чтобы убедиться, что нет паяных мостов или холодных припоя. Используйте мультиметр в шкале Ом для проверки коротких замыканий.

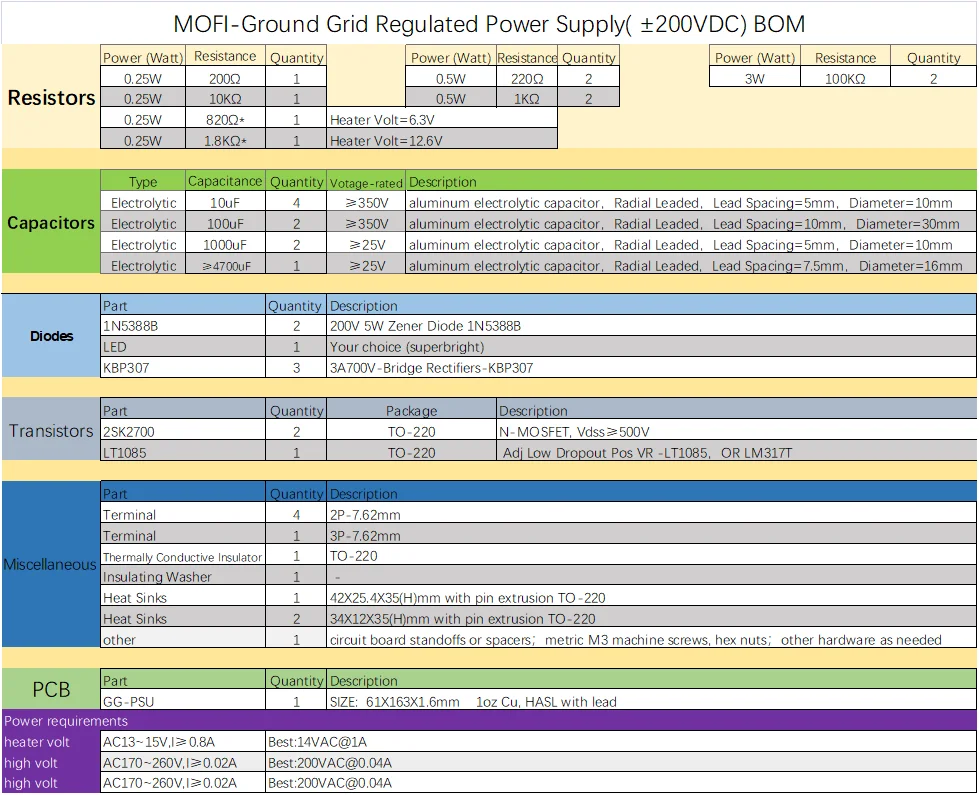

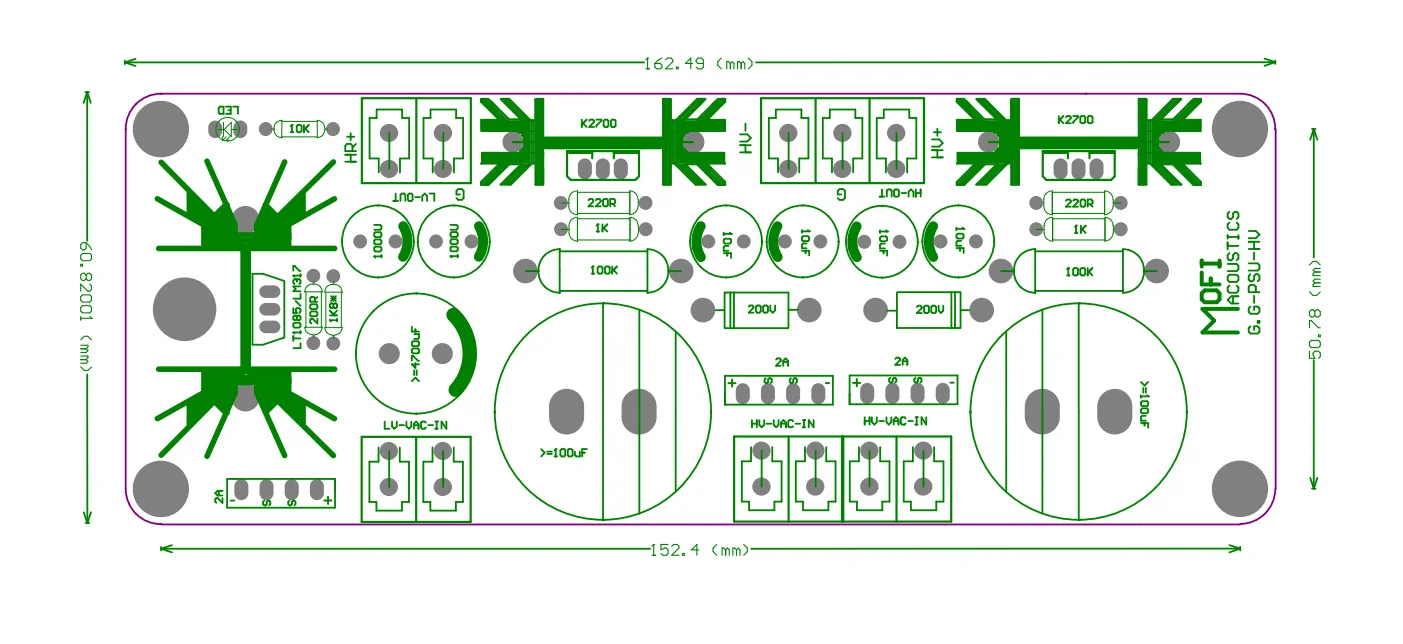

Список деталей

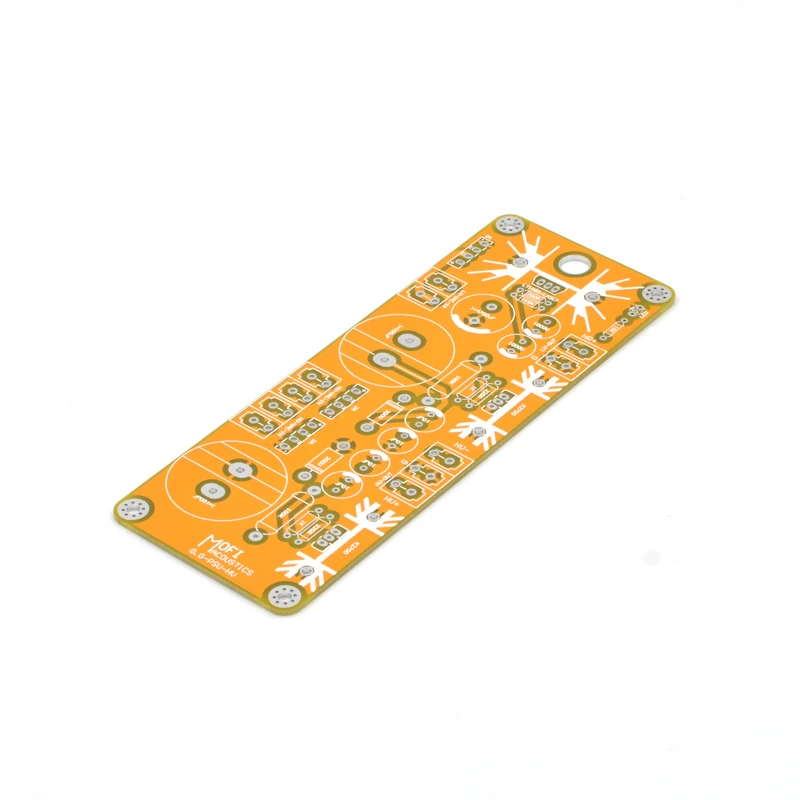

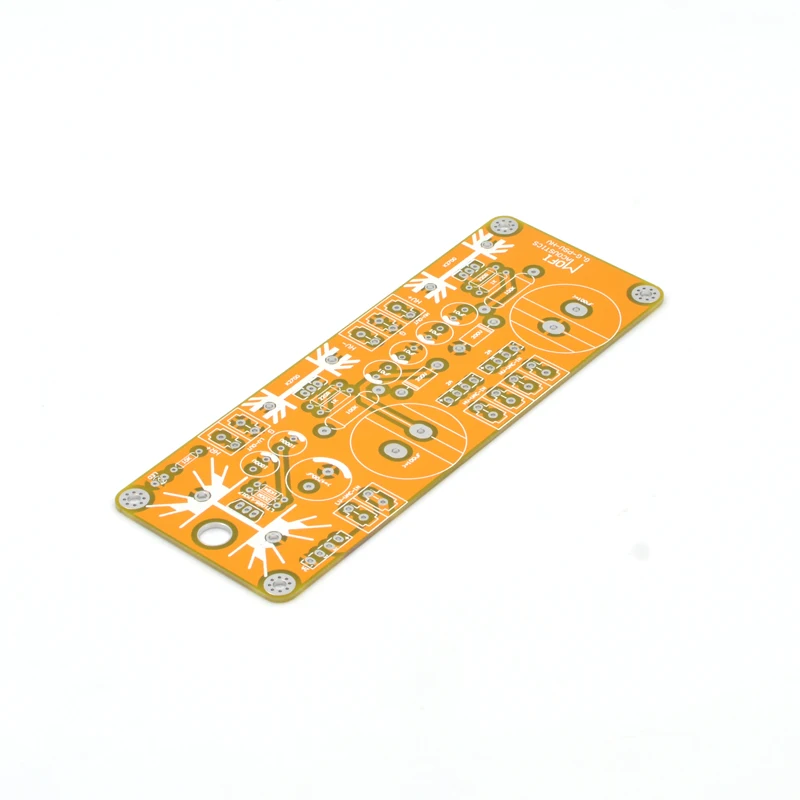

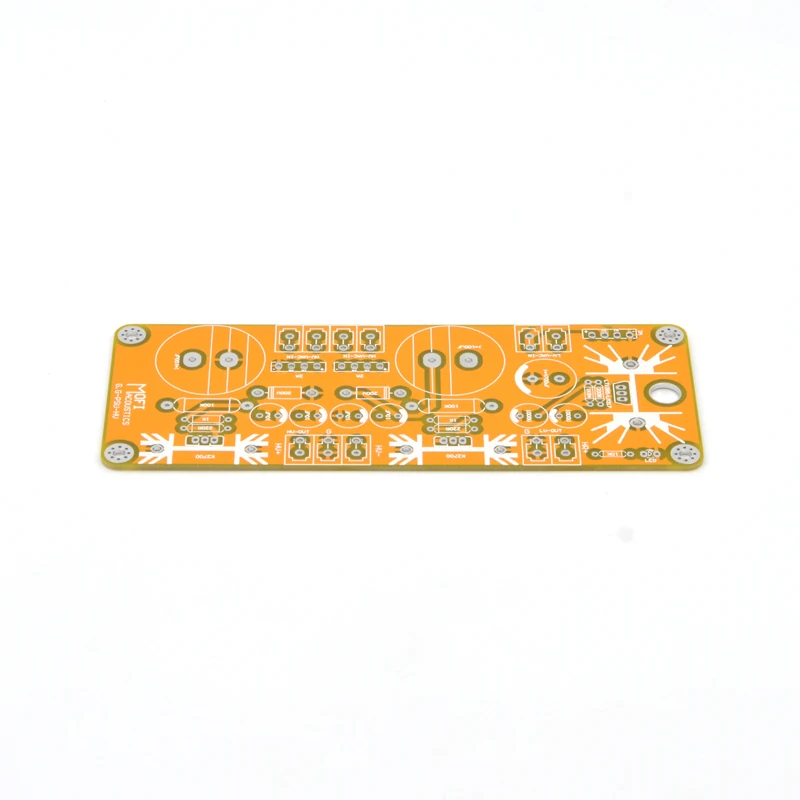

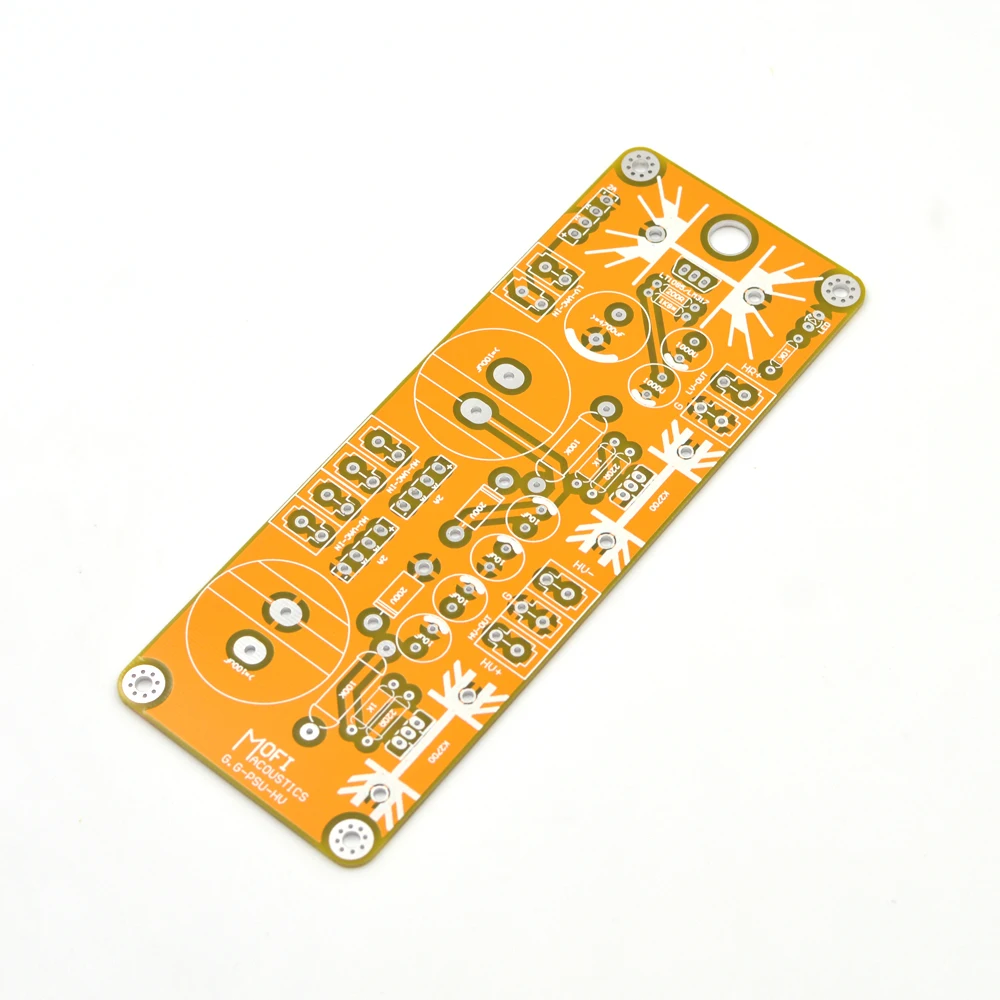

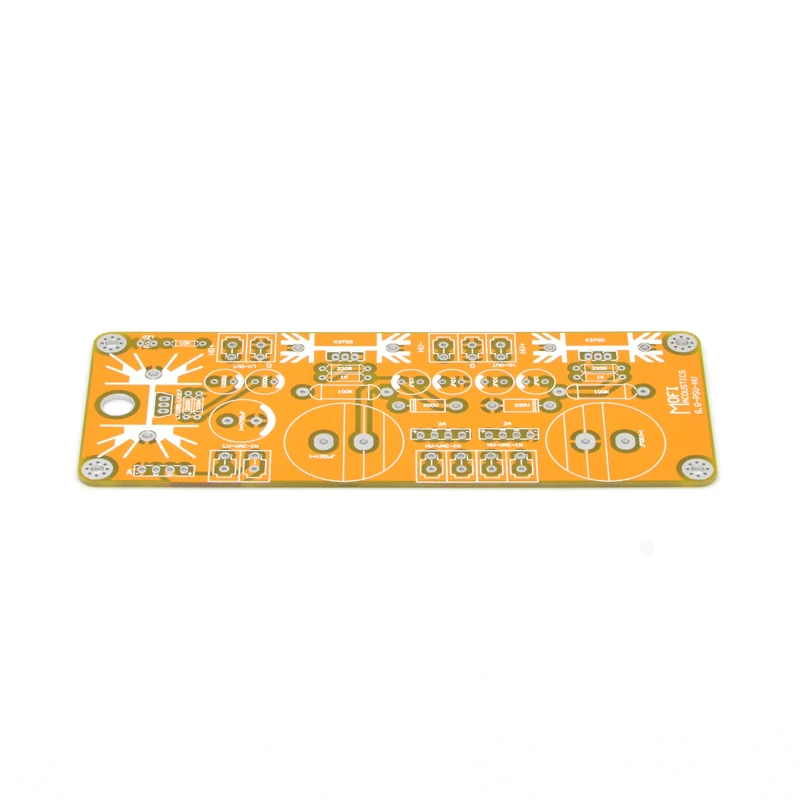

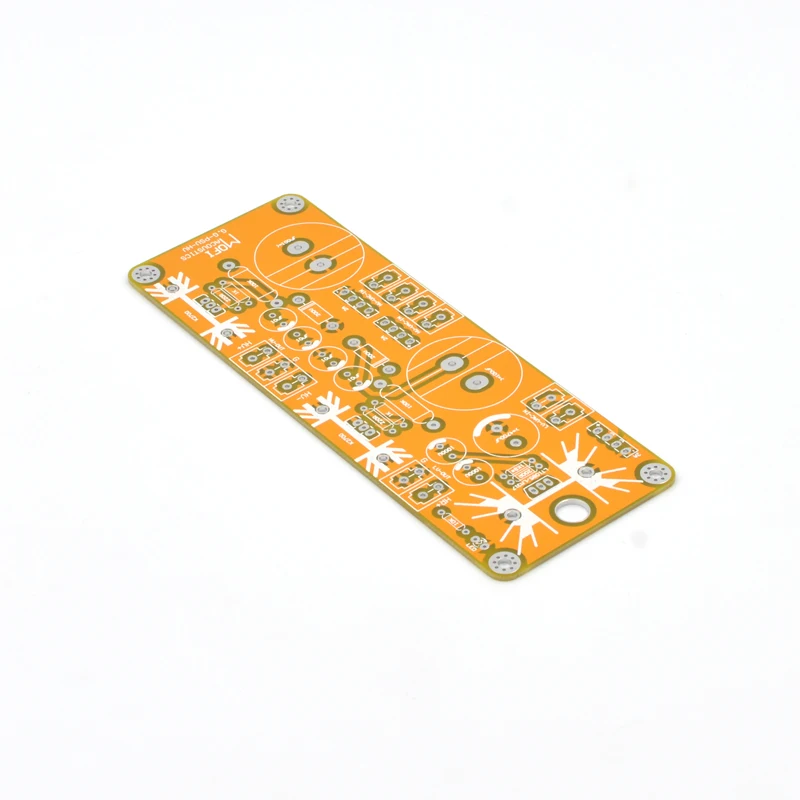

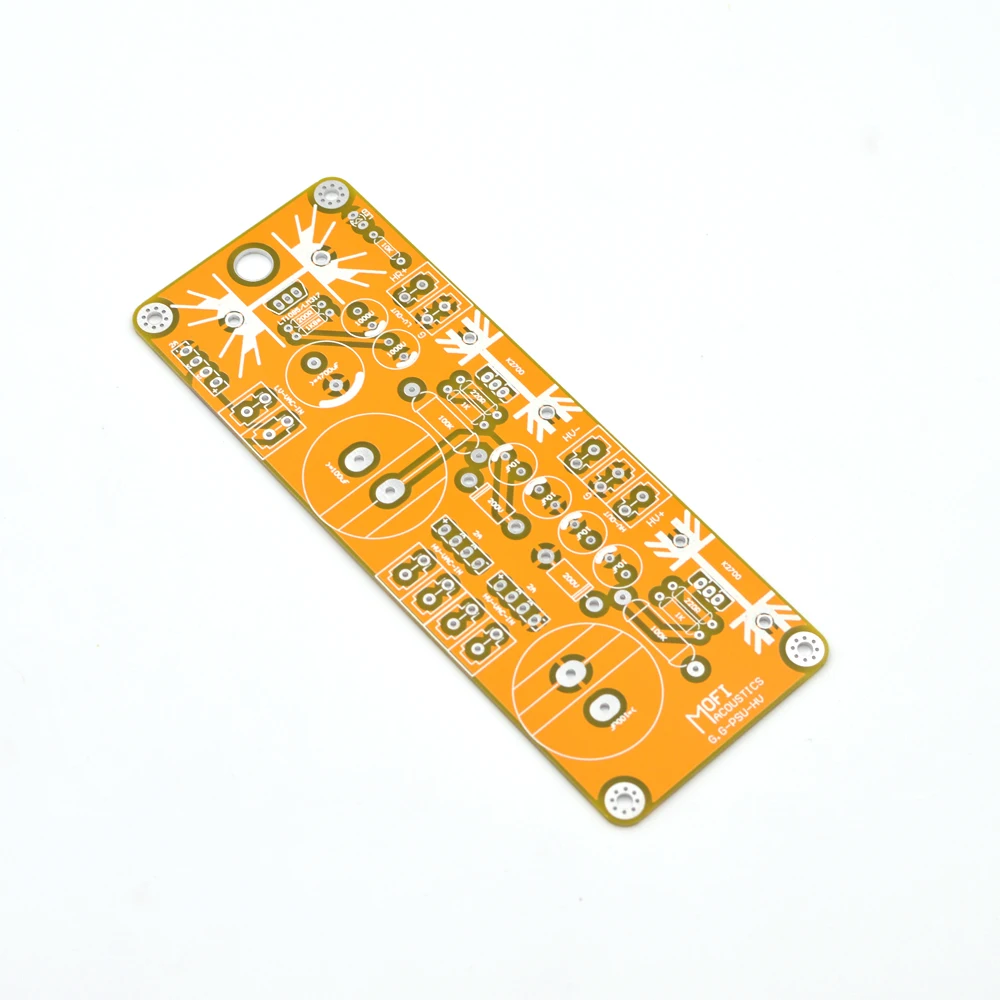

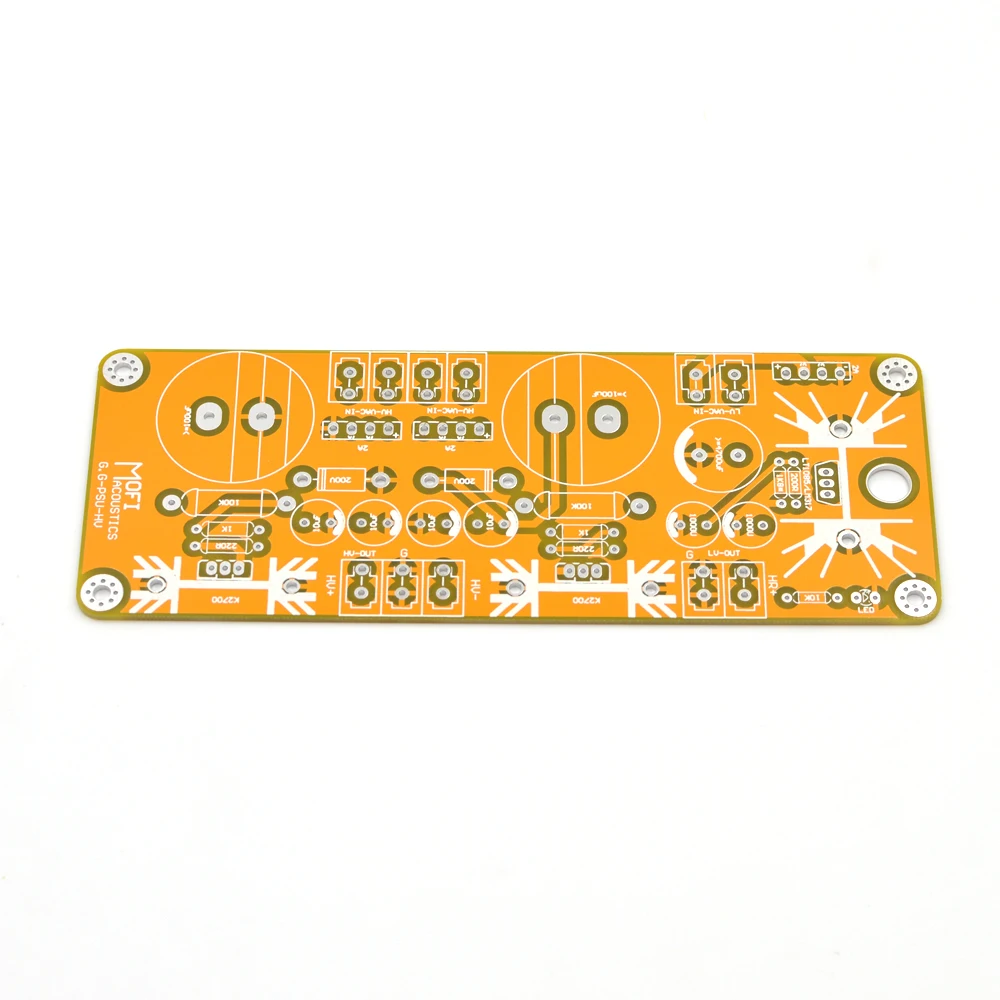

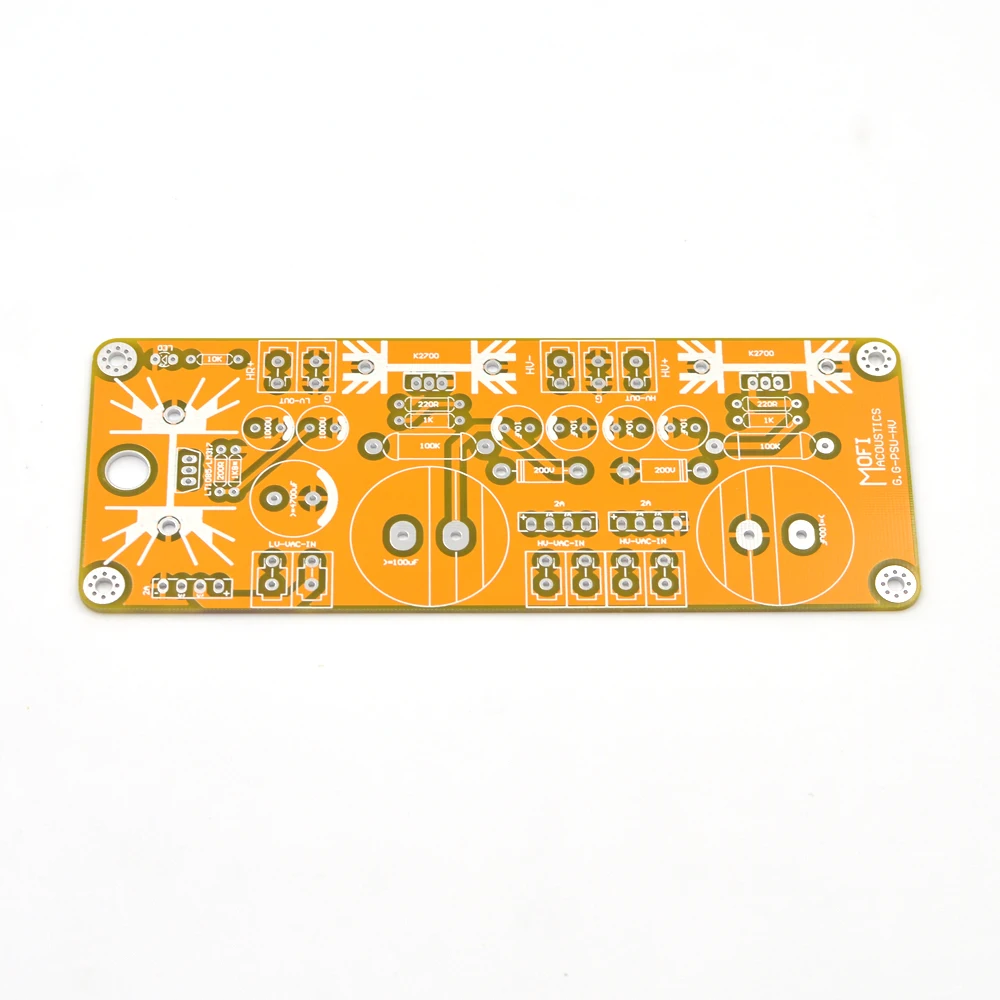

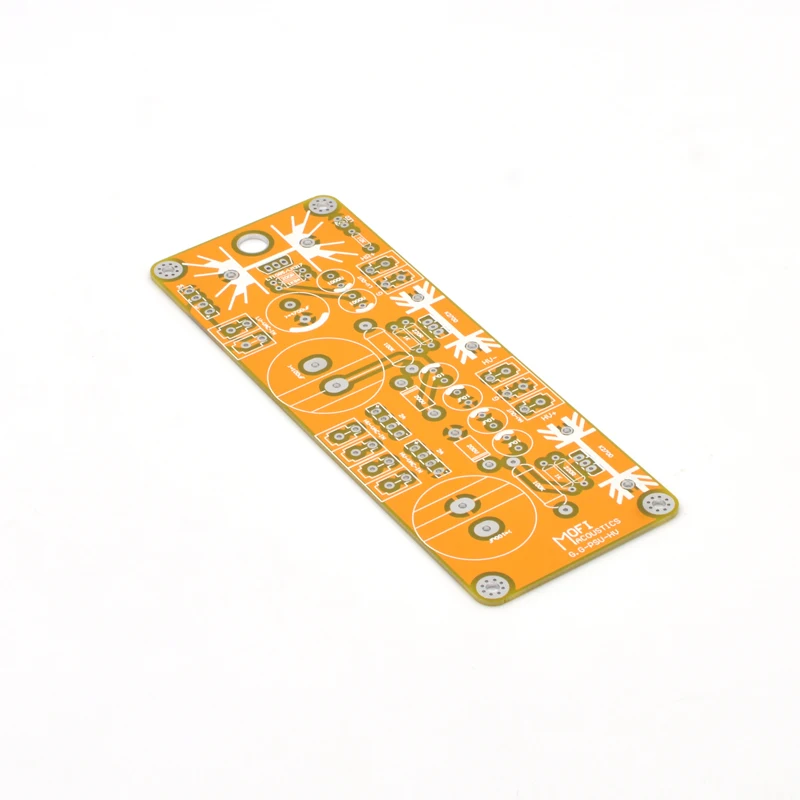

Фото
