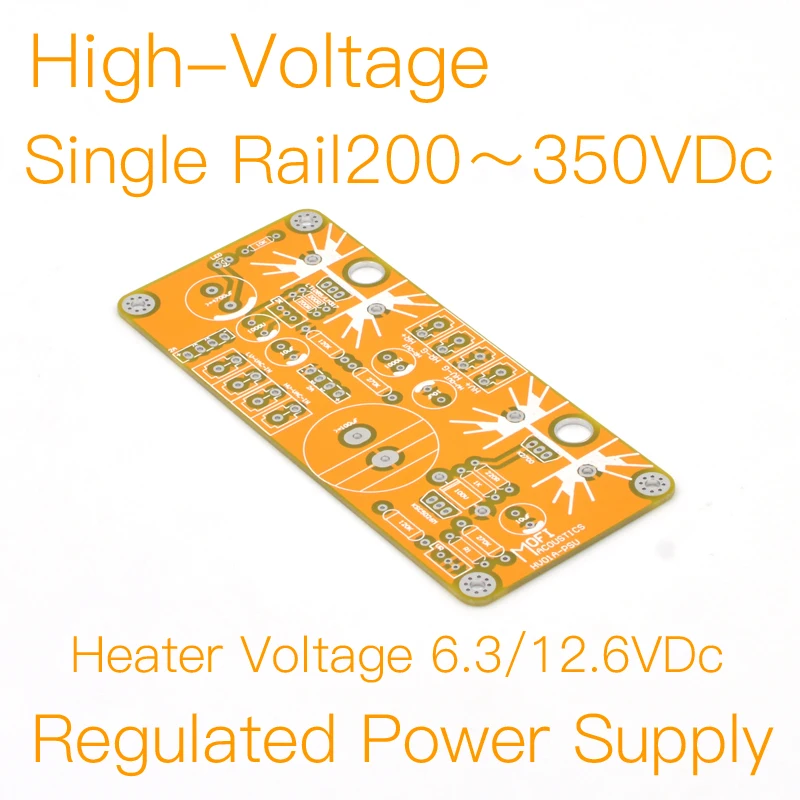

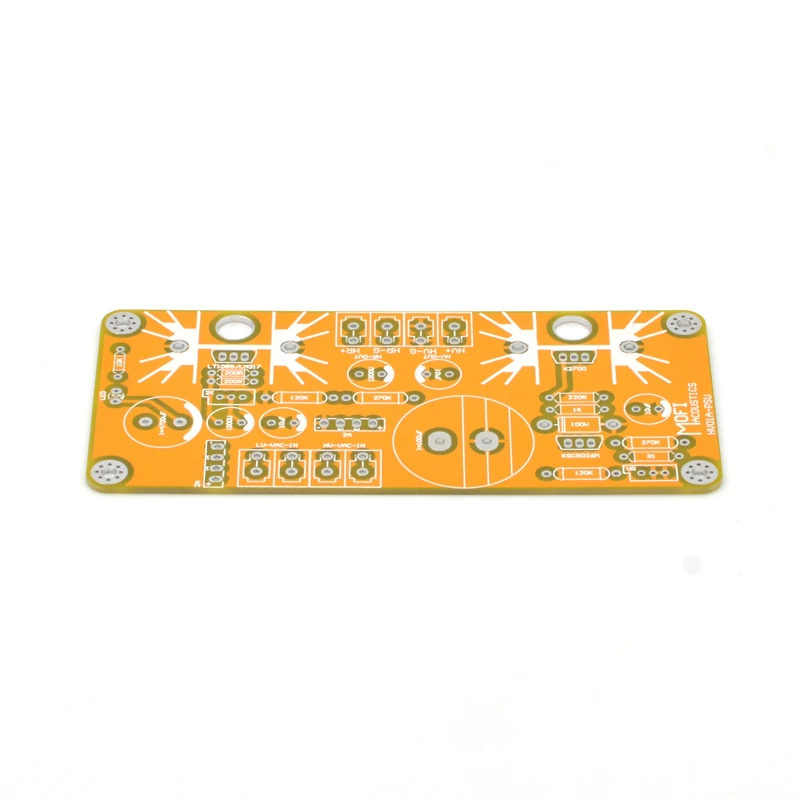

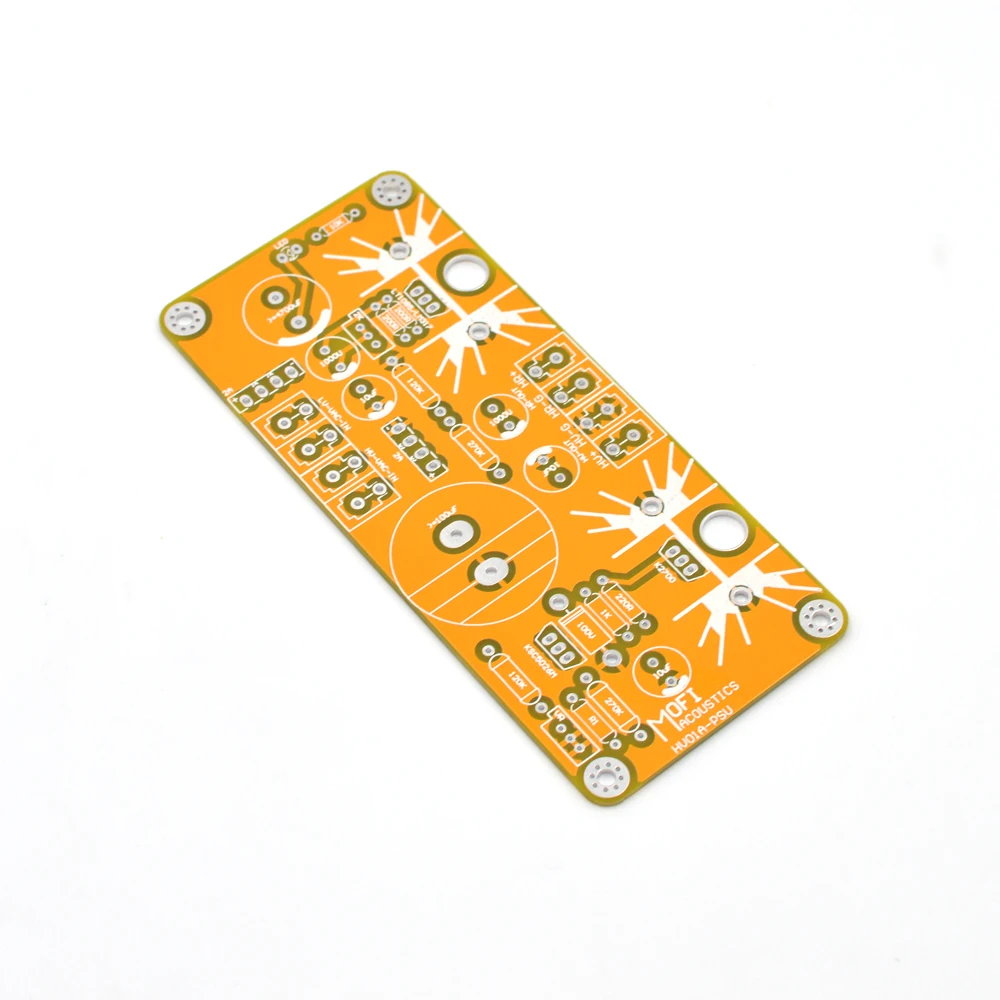

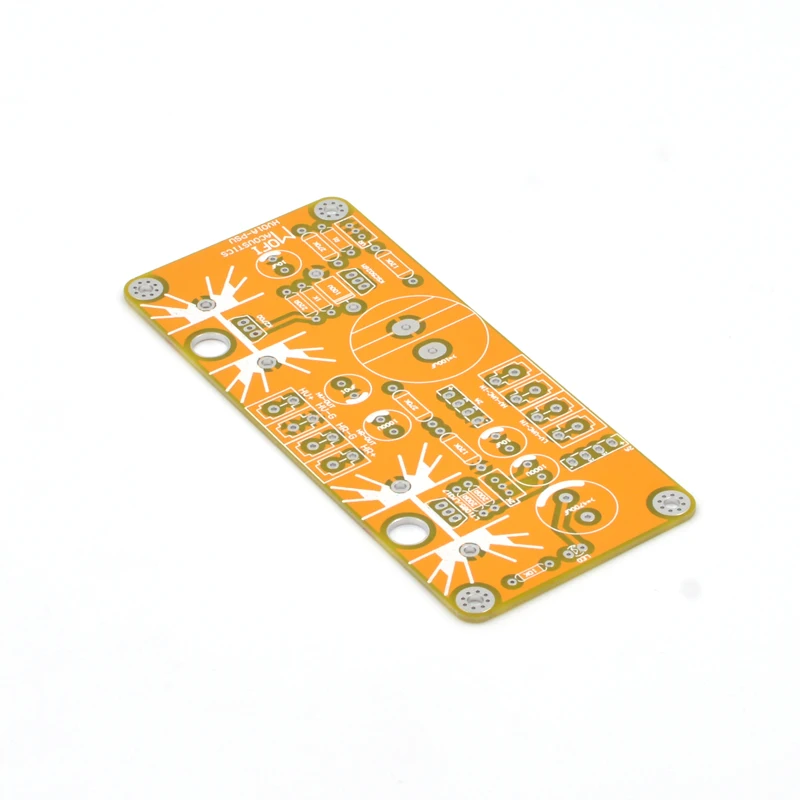

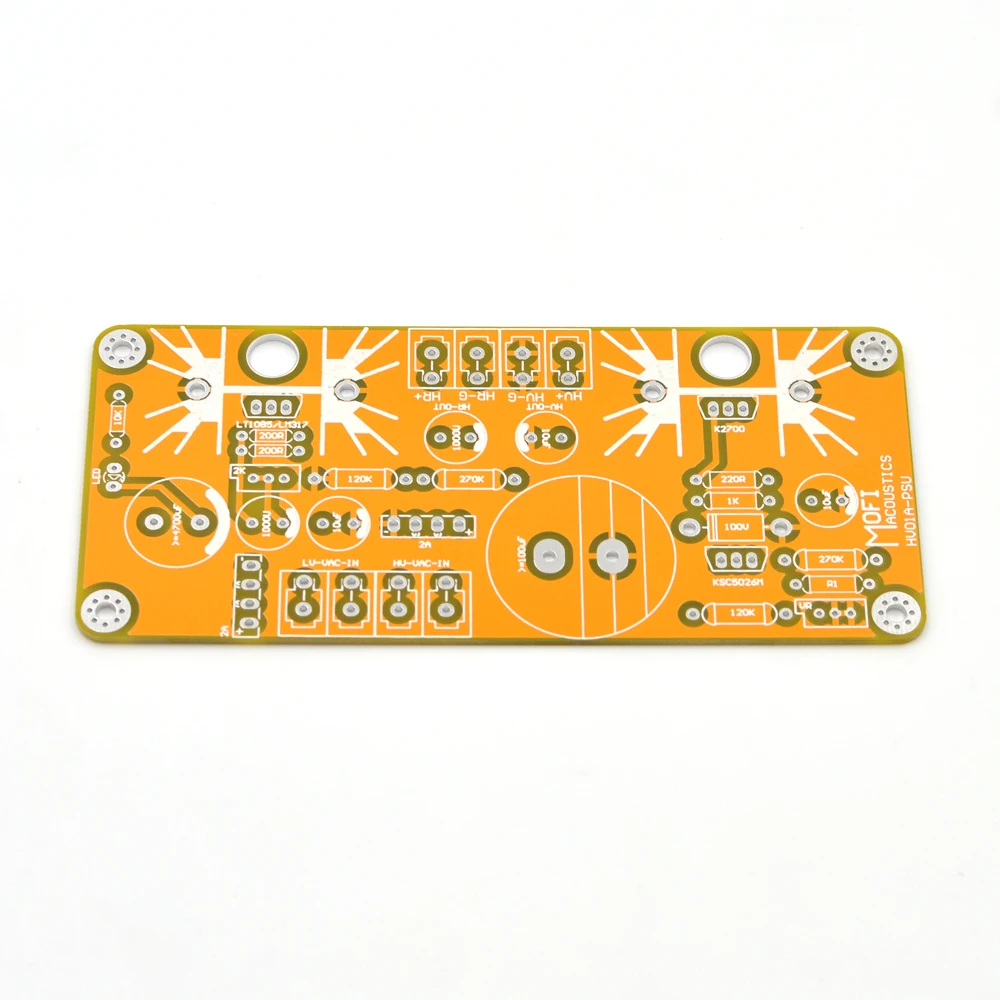

MOFI-HV01A высоковольтный Регулируемый источник питания (одинарная направляющая 200 В 350 в) PCB

Добро пожаловать в магазин MOFI-Acoustics. Для того, чтобы обеспечить лучший опыт покупок, позвольте мне уточнить эту информацию, чтобы избежать ненужной неудобства:1. Все товары в магазине не включены: таможенные пошлины, таможенные сборы и налоги. Без специальных требований, мы объявим их в соответствии с ценой продукта.2. Мы надеемся, что вы сможете понять соответствующую налоговую политику вашей местной таможни. Мы не принимаем ваш отказ от товаров из-за проблем с таможенным налогом; (в некоторых странах платформа имеет возможность предварительного сбора тарифов)3. Чтобы не повлиять на получение товаров, после покупки товаров, пожалуйста, обратите больше внимания на информацию, такую как электронные письма, сообщения на платформе и т. д. Если есть какая-либо информация о неясном адресе или изменении логистической политики, мы сообщим вам как можно скорее, И с нетерпением ждем вашего ответа.

Проект печатной платы

1. ПХД, продаваемые в магазине, не содержат каких-либо компонентов, и вы должны подготовить их самостоятельно.2. Для завершения этого проекта требуются высокоуровневые знания в области электроники и богатый опыт в области пайки и тестирования.3. Из-за временных зон и ограничений языковой связи мы можем предоставить только ограниченную техническую поддержку, и вам нужно решить проблемы самостоятельно.4. Мы не предоставляем информацию, кроме страницы введения продукта.

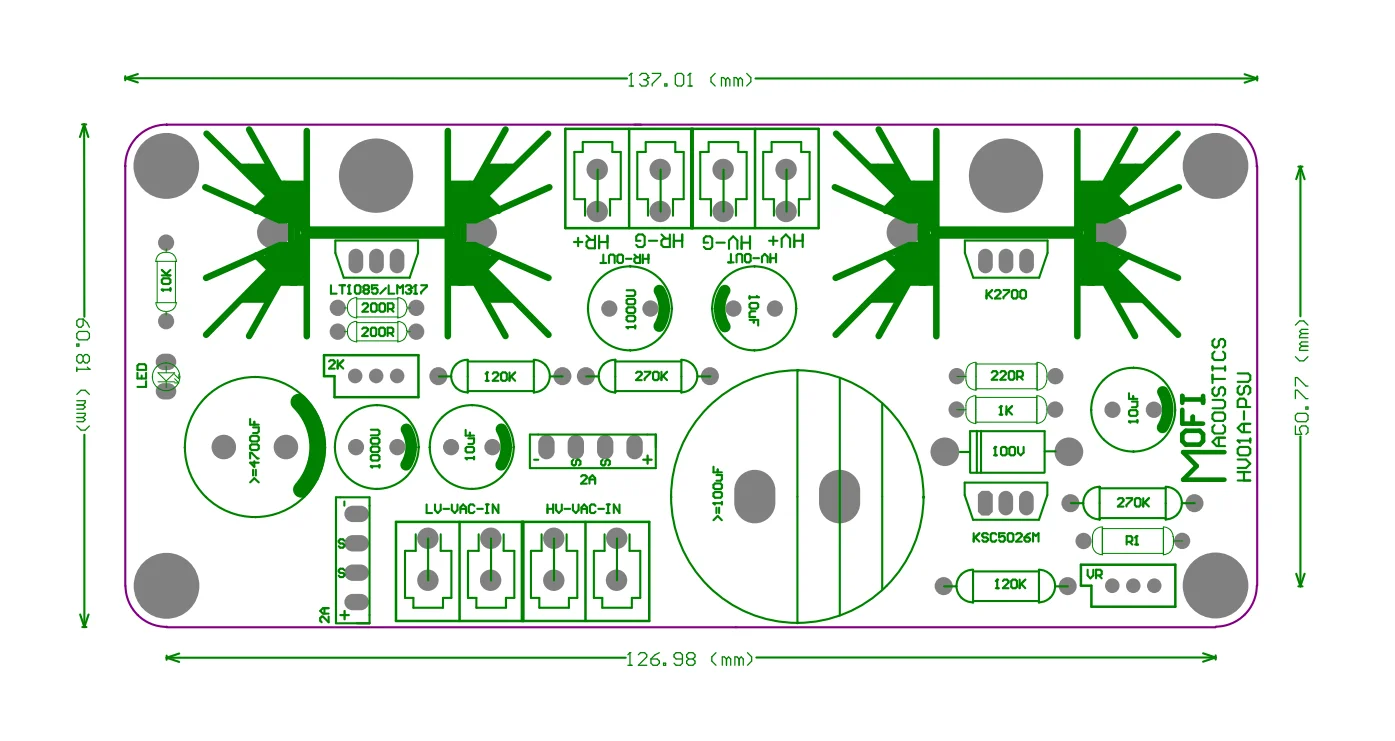

MOFI-HV01A высоковольтный Регулируемый источник питания (однорельсовый 200V ~ 350V) PCB проект

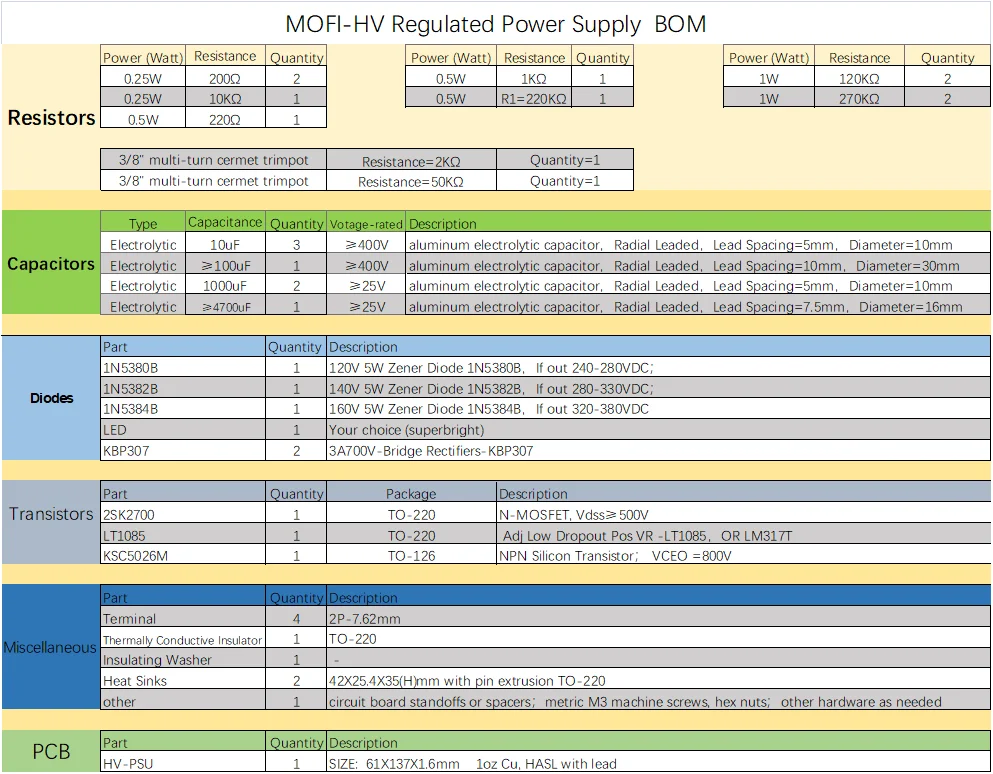

Высокое напряжение:Высоковольтный источник питания использует MOSFET в качестве проходных транзисторов, которые имеют ощущение звуковых характеристик трубки, но отклоняют выпрямление и регулирование шума.В комплект входит функция мягкого пуска высокого напряжения, которая займет около 5 секунд, чтобы достичь разработанного напряжения, защищающего трубку от любого удара напряжения.Низкочастотный фильтр предотвращает включение в усилитель шума. Обеспечить более чистый источник питания.Встроенные радиаторы, которые позволяют 2SK2700 поставлять до 0,1a непрерывной.Более устойчивые токи возможны при использовании больших радиаторов.(2A)Регулируемый диапазон усиления высокого напряжения составляет 2-2,23Напряжение выбирается с помощью соответствующего эталонного диода Зенера.Типичное применение:Стабилитрон 100V (1N5378B), если изделие закончилось 200-220VDCСтабилитрон 120V (1N5380B), если изделие закончилось 240-260VDCДиод Зенера 130 В (1N5381B), If out 260-290VDCДиод Зенера 140 в (1N5382B), If out 280-310VDCДиод Зенера 160 в (1N5384B), If out 320-350VDCНагреватель-Напряжение:Нагреватель-напряжение мягкого старта со особенность для вакуум-нагреватель включен, который займет около 5 секунд, чтобы добраться до предназначен напряжения (6,3 v или 12,6 v) защита трубки от любого удара напряжения и продления срока службы.Отрегулируйте напряжение нагревателя через VR(2K).Встроенные радиаторы, которые позволяют LT1085CT поставлять до 1A непрерывныйБолее устойчивые токи возможны при использовании больших радиаторов.(2A)PCB поставляется с компонентными параметрами для легкой установкиНе замыкайте выходной терминал, чтобы разрядить конденсатор, в противном случае это повредит плату питания.
