Этот продукт подходит для покупателей с соответствующими электронными схемами и практическими возможностями. После отправки продукта невозможно узнать Вашу конкретную проводку и ситуацию с док-устройством, и невозможно обеспечить устранение неполадок. Наш магазин гарантирует только то, что продукты протестированы и могут быть использованы, и не может нести ответственность за любые результаты модификации, а также не может обеспечить техническую поддержку для любых модификаций оборудования. Чтобы избежать ненужных споров, пожалуйста, приобретайте внимательно.

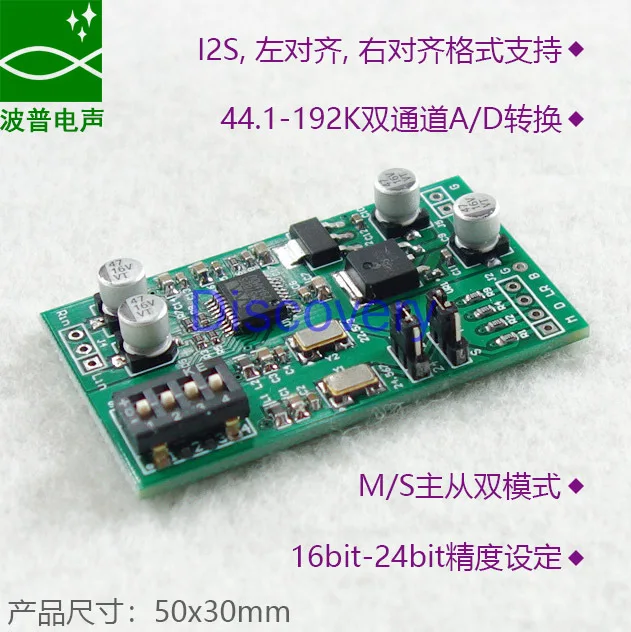

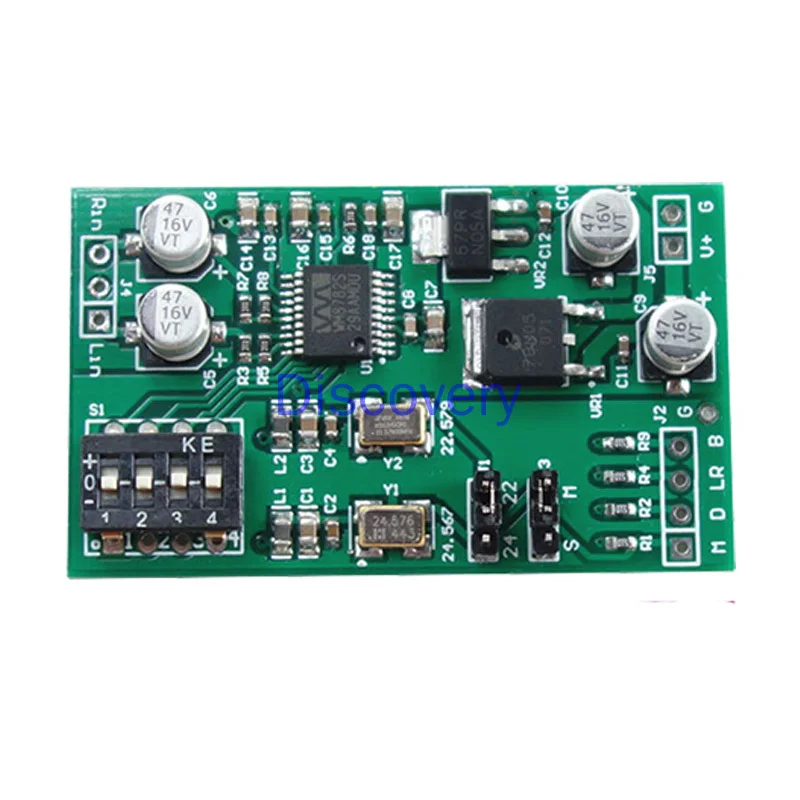

Это двухканальный модуль сбора данных ADC, который поддерживает частоту дискретизации 8K-192K и точность 16-24bit.
Он подходит для разработки продукта, научных экспериментов и инженерных решений и т. д., где требуется преобразование аналогового аудио сигнала и получение цифрового выхода.
Чип ADC WM8782 параметры индекса:
SNR: 100 дБ
THD: -93 дБ
Точность выборки: 8K-192K/16-24 бит
Амплитуда входного напряжения аналогового сигнала: 1Vrms (сигналы выше 1Vrms могут быть реализованы путем регулировки входного пропорционального сопротивления, не влияя на получение сигнала)

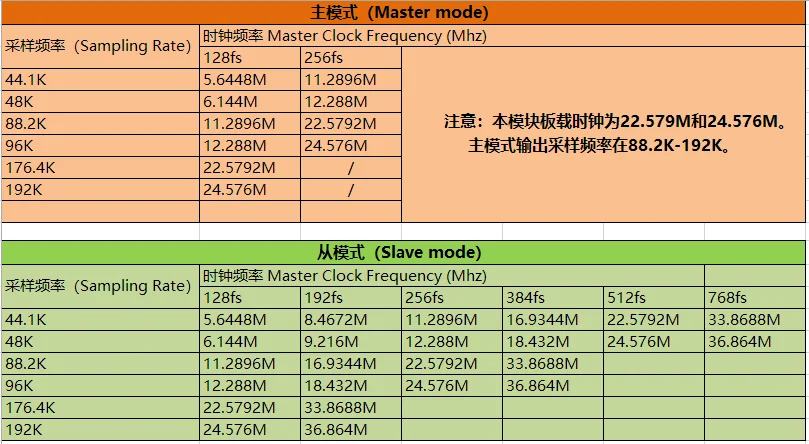

Режим часов: мастер-режим (бортовое 2 мыло с активными кристаллами 22,579 м/24,576 м), рабочий режим (внешний вход часов)
Выходной формат: I2S, Lj левый оправдан, Rj правый оправдан

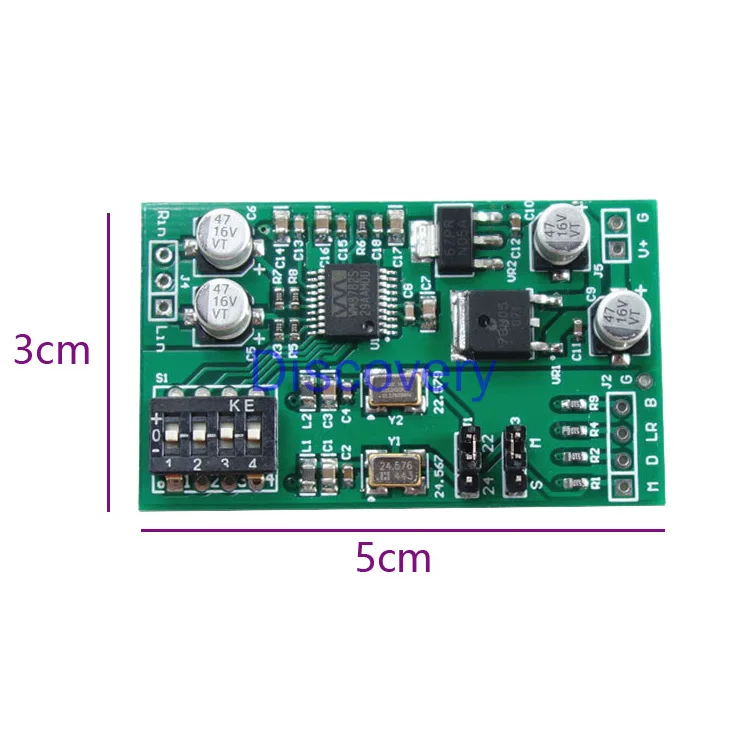

Размер изделия: 50x30 мм (как показано ниже)
Примечание: Это не модуль усилителя микрофона и не может быть напрямую подключен к микрофону. Но к этому продукту можно подключить сигнал на выходе с помощью модуля усилителя микрофона. Покупатели должны четко понять, чтобы различать цель и цель.
F

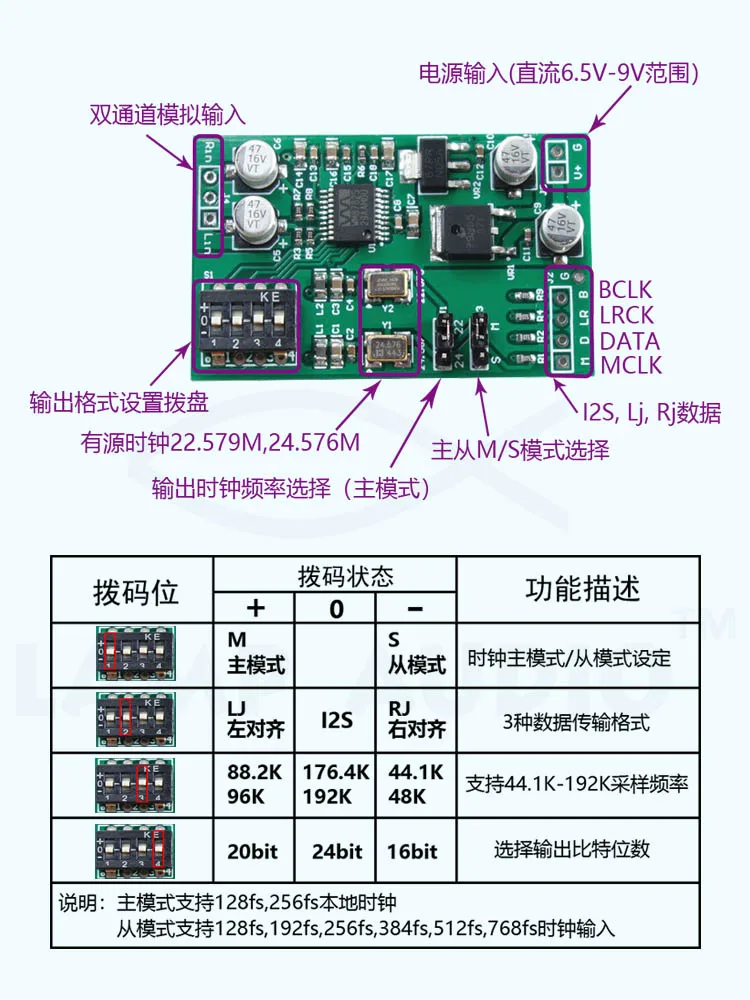

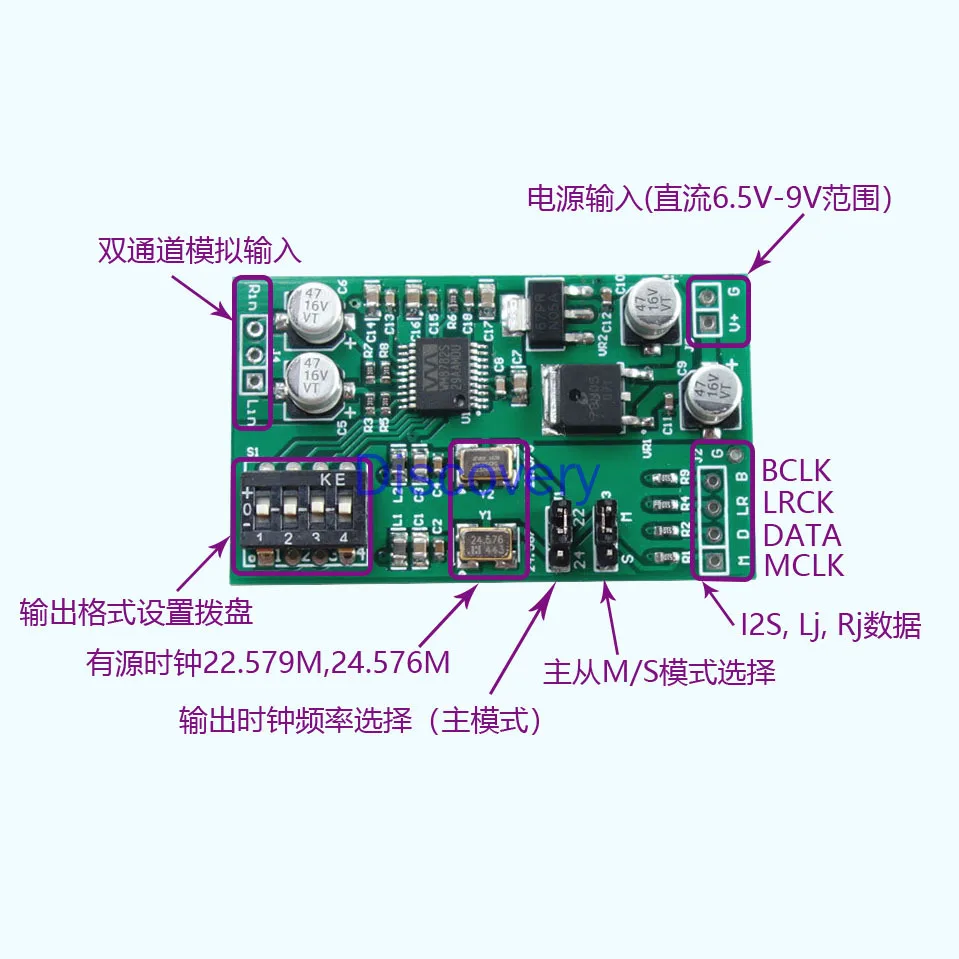

Инструкции по использованию схемы:
Приведенная выше таблица содержит все функциональные возможности продукта!
Ниже приведена справочная схема потока сигнала
Дополнительные материалы:

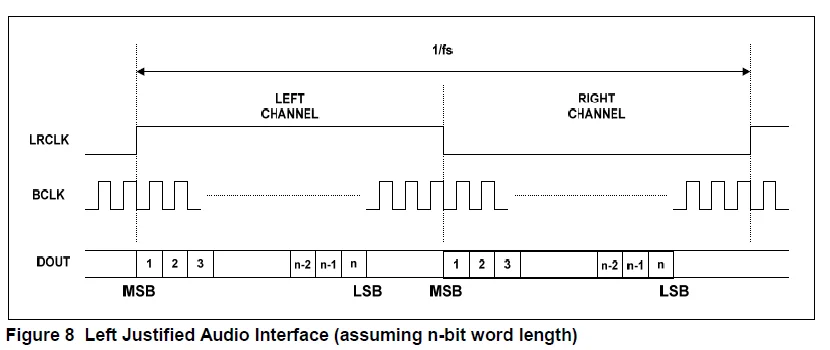

Левый Формат:

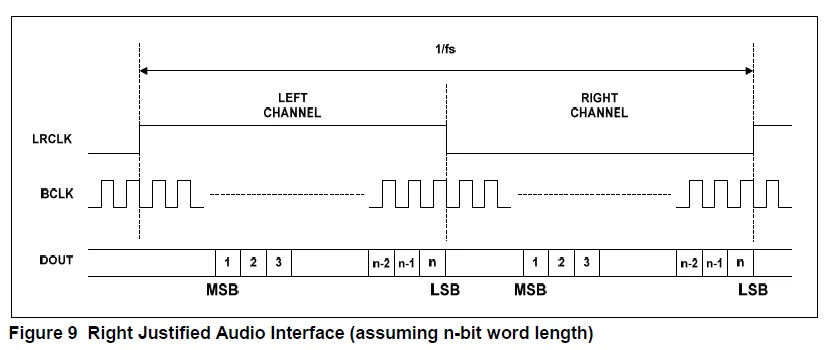

Левый Формат:

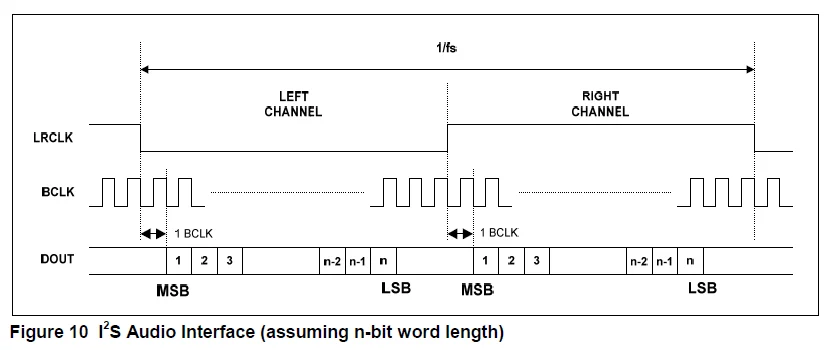

I2S:
