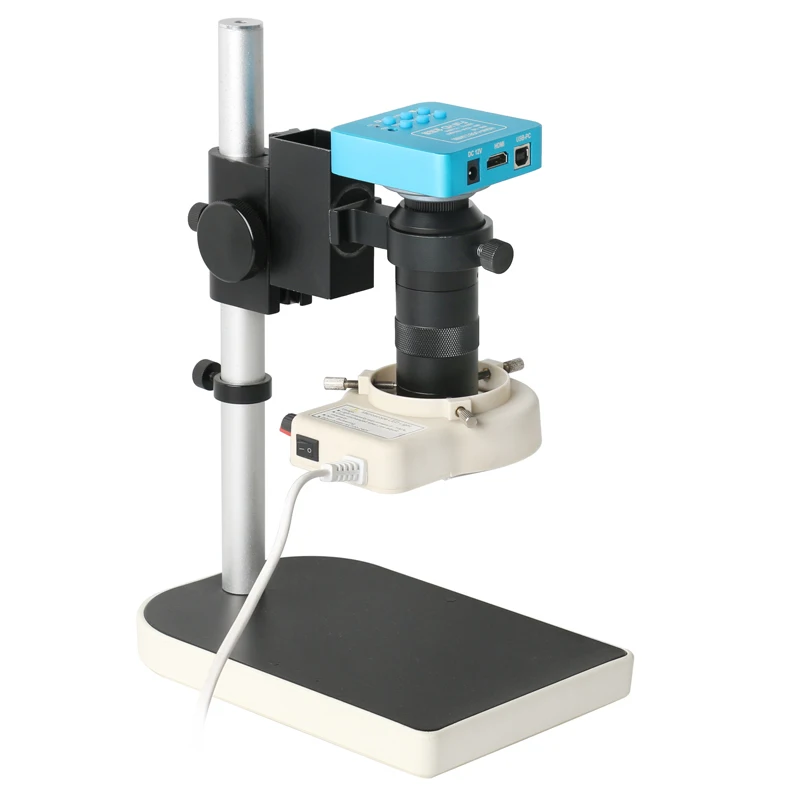

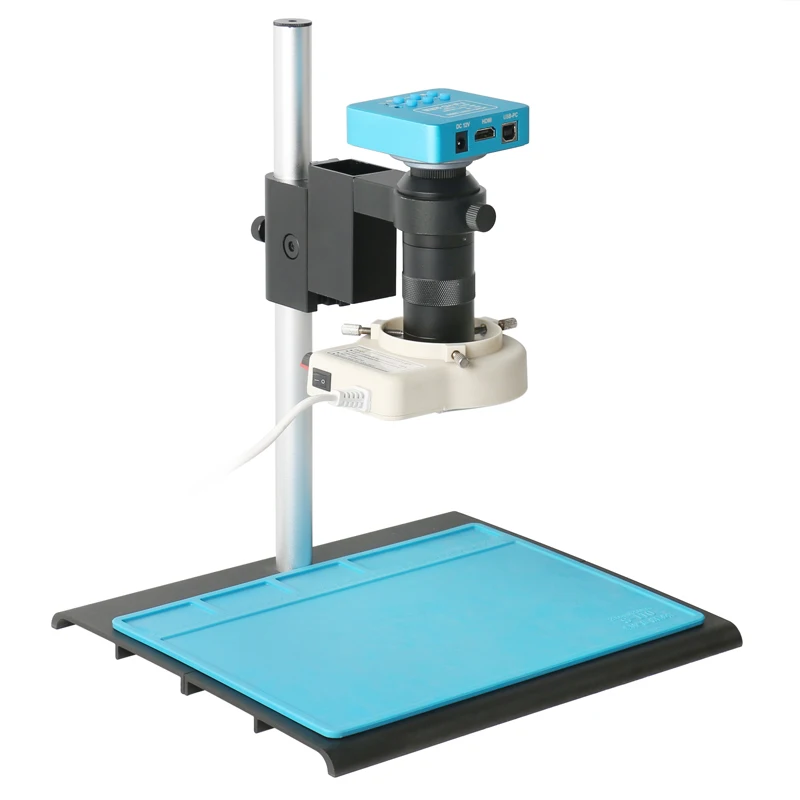

Видеомикроскоп SONY IMX307, 1080P, 100X 180X 300X, зум C-образное крепление, объектив, 56 светодиодов, кольцевой светильник, набор инструментов для промышленной пайки

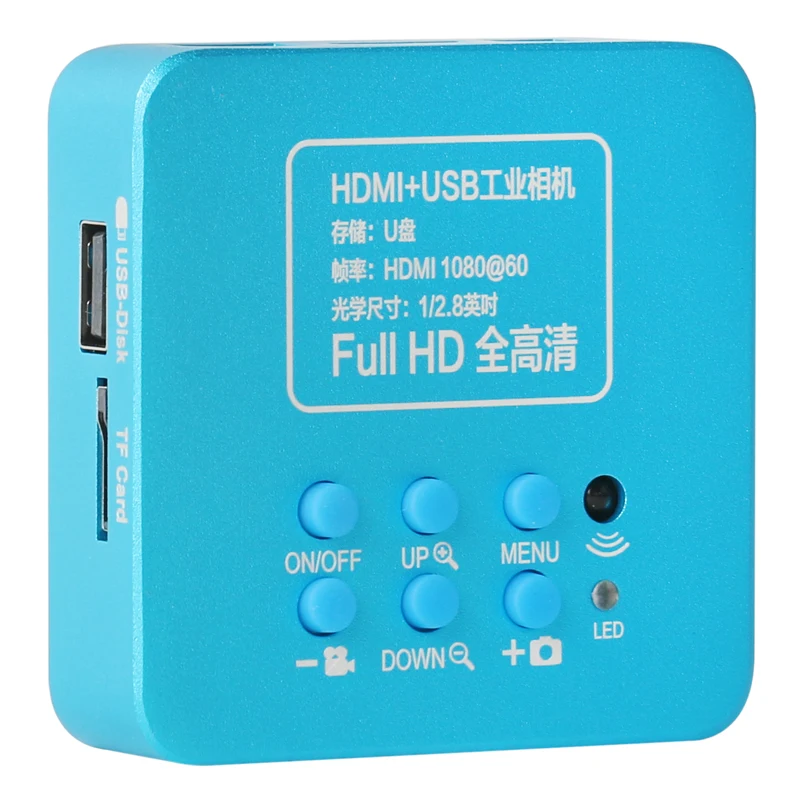

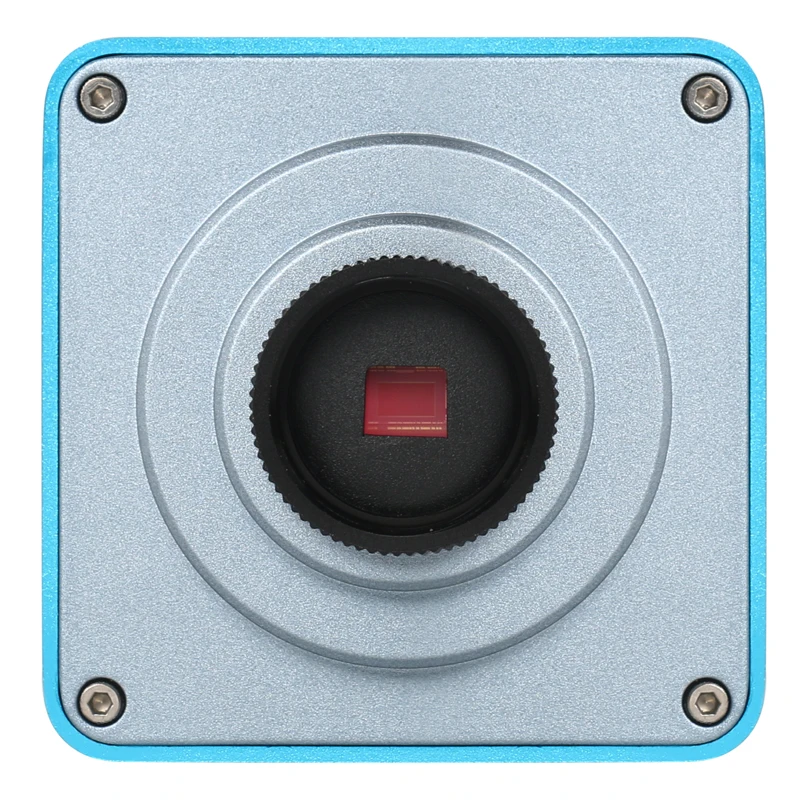

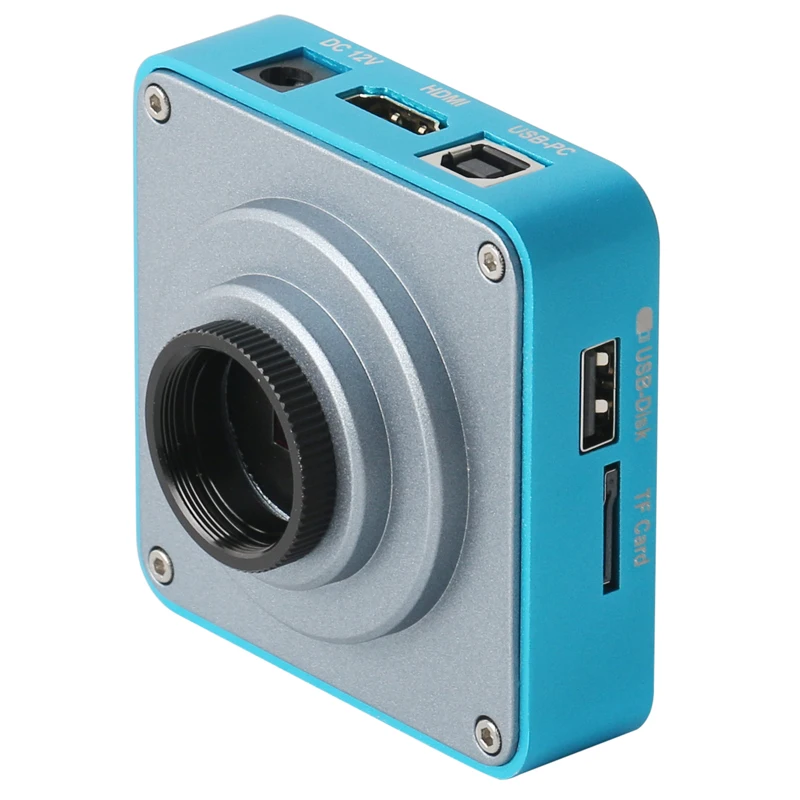

Характеристика:Высокое качество, высокое разрешение, четкие изображения1/2.8 "SONY IMX307 CMOS1080P 1920*1080 видеокамераHDMI USB видео модельДобавлены TF карты и U диск изображения и видео хранения функций.Промышленная Cmos камера. Он может отображать живое изображение непосредственно на любом мониторе HDMI, проекторе или телевизоре. Также можно подключиться к ПК.Сенсор: SONY IMX307 CMOSОптический формат: 1/2.8 дюймовКорпус: алюминиевый сплавИнтерфейс: HDMI (тип A).USB (тип B). Tf-карта, USB флеш-накопительРазрешение изображения: 1080PРазрешение видеозаписи: 1080p @ 60 кадров в секундуРазрешение HDMI: 1920*1080p 60FPSМасштаб HDMI: Поддержка 4:3,16:9, экранаUSB2.0 (без привода):1920*1080 @ 30 кадров в секунду1280*720 @ 30 кадров в секунду640*480 @ 30 кадров в секундуTF карта: макс. 64 ГБФлеш-накопитель USB: макс. 128 ГБФормат tf-карты или u-дискаЦифровой зум: 1X-4XБаланс белого: один ключ баланса белого, ручной балансAWB:WB коррекция цвета/Авто/руководствоЯркость: 0-100%, регулируемаяКонтраст: 0-100%, регулируемыйНасыщенность: 0-100%, регулируемаяРезкость: 1-5, регулируемаяРезкость: 0-10, регулируемаяСнижение уровня шума: 0-10, регулируемыйИзбегайте мерцания: Авто или 50 Гц 60 ГцЦвет: черный и белый/цветR. G.b независимая Настройка значенийЭкспозиция: Автоматическое/ручное. Значение AE может установитьПоперечные линии: 8 линий. Можно задать цвет, ширину и положениеЛинии отметок шкалы: 2 линии.Зеркало: горизонтальное вертикальное зеркалоЯзык: английский/упрощенный китайскийИК-пульт: ПоддержкаМощность питания: 12V 1AОбъектив 100x C-MOUNTУвеличение мощности на 0,12-2X (около 8X - 100X на дисплее)Рабочее расстояние: 100 ммПоле зрения: 2,4 мм-32 ммРазмер: 115 мм (L) * 40 мм (DIA)Вес: 210 гРабочее расстояние: 30-280 мм

Объектив 180X C-MOUNTРабочее расстояние: 95 ммЗум c-mount LensАдаптер с-креплением 0,5xКоэффициенты сигнала: 6,5: 1Цель увеличение Мощность по 0,7-4.5X (около 10 - 180X на дисплее)Размер: 180 мм (L) * 50 мм (DIA)Объектив 300X C-MOUNTРабочее расстояние: 95 ммЗум c-mount Lens1X C-mount адаптерКоэффициенты сигнала: 6,5: 1Цель увеличение Мощность по 0,7-4.5X (около 10 - 300X на дисплее)Размер: 248 мм (L) * 50 мм (DIA)

56 LED Регулируемый компактный микроскоп кольцевой светОбеспечивает интенсивное и сфокусированное освещение без тени56 ярких белых светодиодный лампИзменяемое направление освещенияУправление переменной интенсивностьюИнтенсивное и сфокусированное освещение без тени100000 часов жизниВходная мощность: 100-240 В, 50-60 Гц, автоматическое переключениеВнутренний диаметр кольцевого светильник: 1,0 " (27 мм)Общий внешний диаметр: 1,77 " (45 мм)Рабочее расстояние: 27 мм-120 ммПосылка включает в себя:1 x камера микроскопа1 х адаптер питания (AU/EU)1 x ИК-пульт1 x Usb линии1x100x зум C-mount объектив1x56 светодиодный кольцевой светильник1 x подставка

100X

180X

300x
