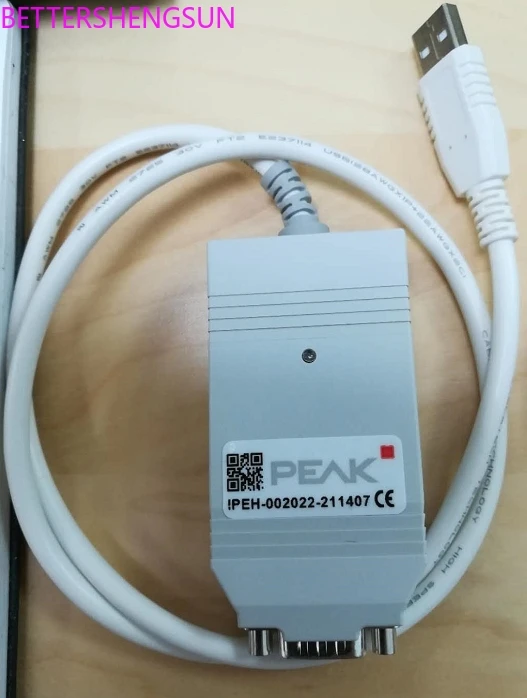

PCAN-USB: можно подключить к usb-интерфейсу (с изоляцией оптопары)
Интерфейс PCAN-USB позволяет легко получить доступ к сети CAN. Его маленький и компактный пластиковый корпус особенно подходит для переноски. Фотоэлектрическая версия развязывания гарантирует, что Электрическая Изоляция между ПК и может заканчиваться до 500 В. Полный комплект также включает в себя возможность мониторинга PCAN-View для Windows и интерфейса программирования PCAN-Basic.
Особенности: Скорость передачи бит до 1 Мбит/с Разрешение отметки времени составляет около 42 МКС. В соответствии с двумя может техническими характеристиками, а именно 2.0A (11-битная ID) и 2.0B (29-битная ID) Подключению CAN-шины подключение через D-Sub, 9-контактный разъем (соответствует CiA 102) SJA1000 CAN контроллер, частота часов 16 МГц PCA82C251 CAN трансивер Wi-Fi 5 вольт источника питания на может интерфейс может быть подключен с помощью сварки патч-корд, как, например, для Внешний оптический трансивер. Источник питания USBВы также можете выбрать:
Изоляция подключения питания может составлять 500 в Интерфейс D-Sub pinout
Штырьковые соединения
1. Нет подключения/опционально 5 В 2. CAN-L 3. GND 4. Нет подключения 5 Нет подключения 6 GND 7 CAN-H 8 Нет подключения 9 Нет подключения/опционально 5 В Товары включают: Интерфейс PCAN-USB (пластиковый корпус) Драйвер устройства для Windows 7/Vista/XP/Linux (32/64 бит) Драйвер устройства для Windows CE 6.x (поддерживает процессоры x86 и ARMv4) PCAN-View CAN monitorДля окон PCAN-базовый интерфейс программированияВключает в себя интерфейс DLL, рутинные и заголовочные файлы всех общих языков программирования. Руководство Описание Номер товара. PCAN-USB фотоэлектрический разветвитель IPEH-002022
