TYPE-C nanoDLA, логический анализатор ARM FPGA, инструмент для отладки, анализ протоколов, 24 МГц, 8 каналов, Sigrok PulseView

Представление

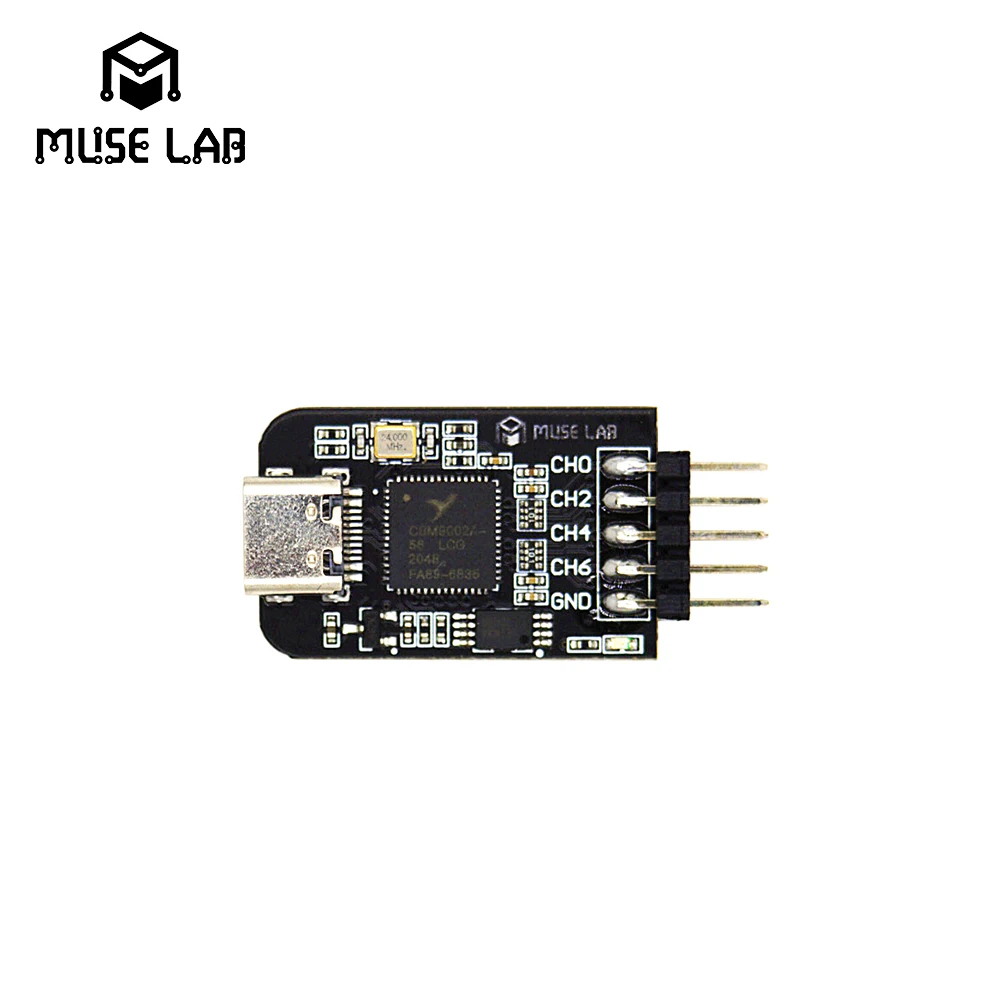

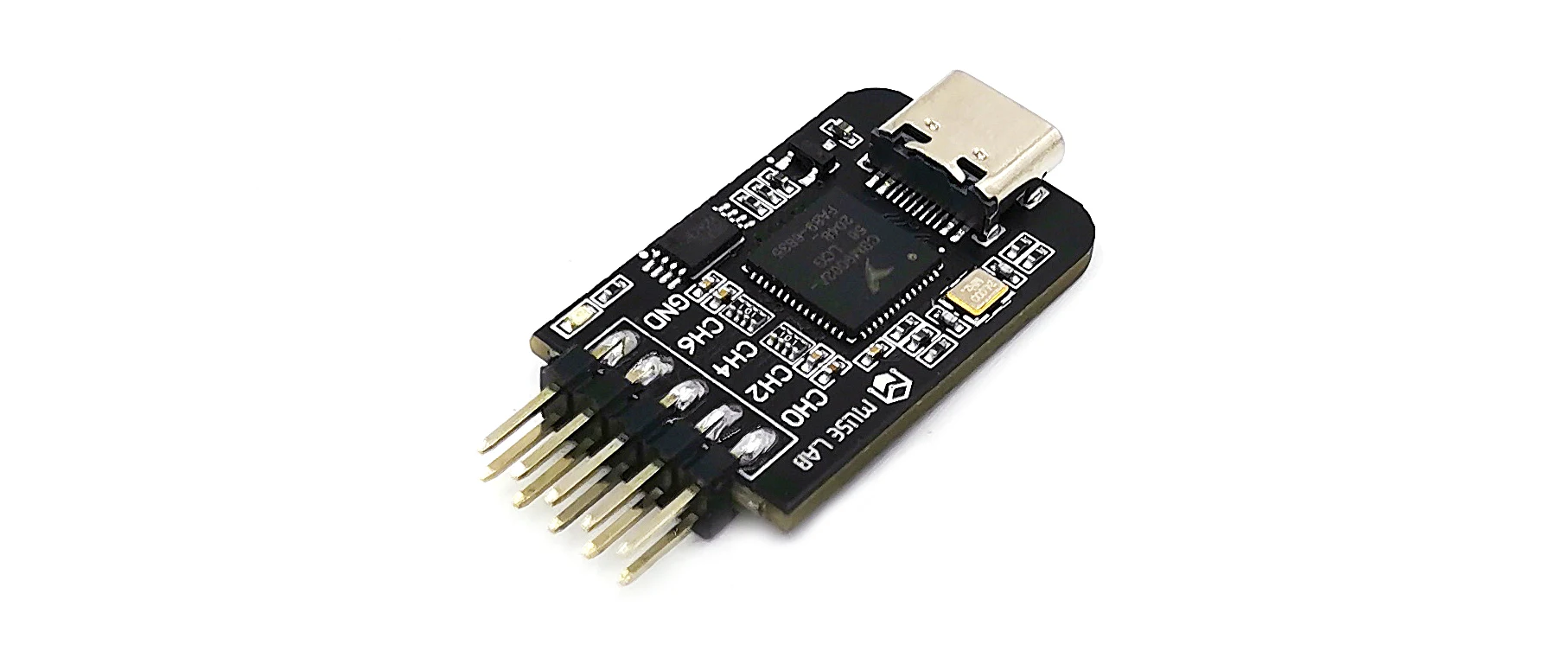

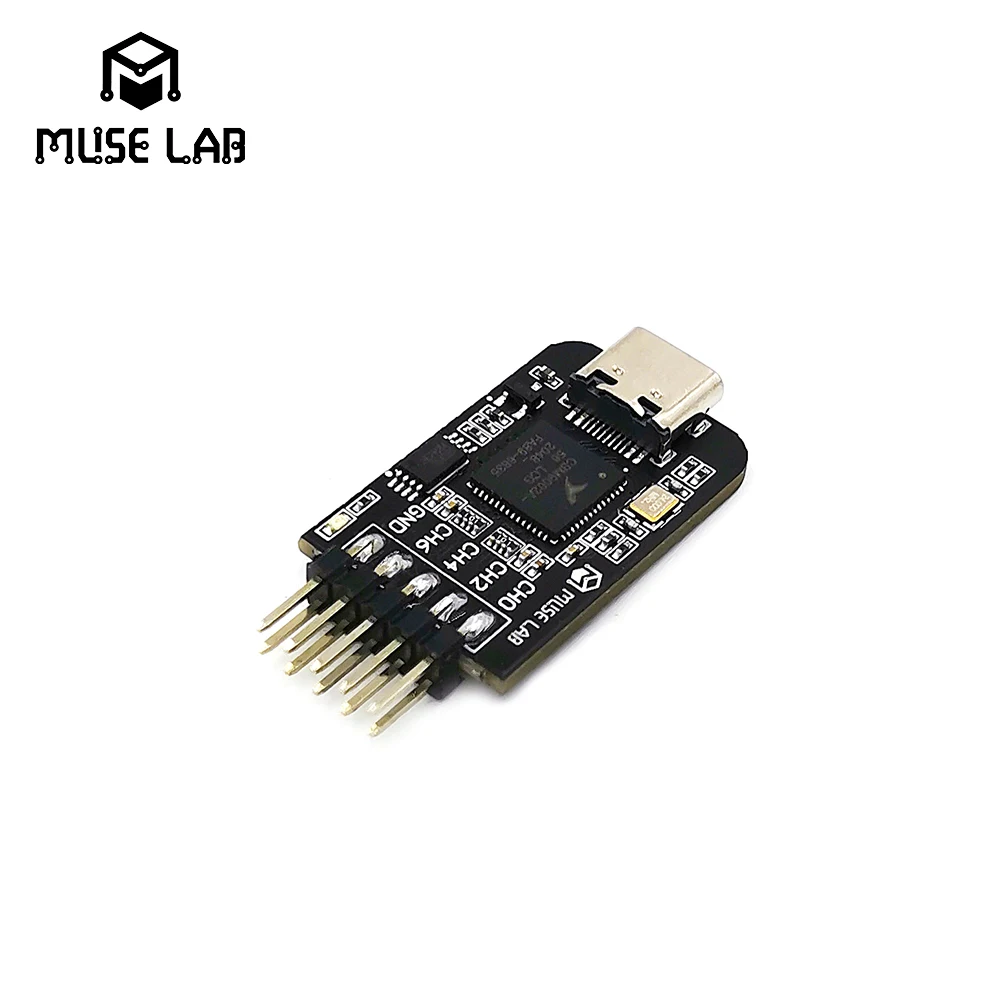

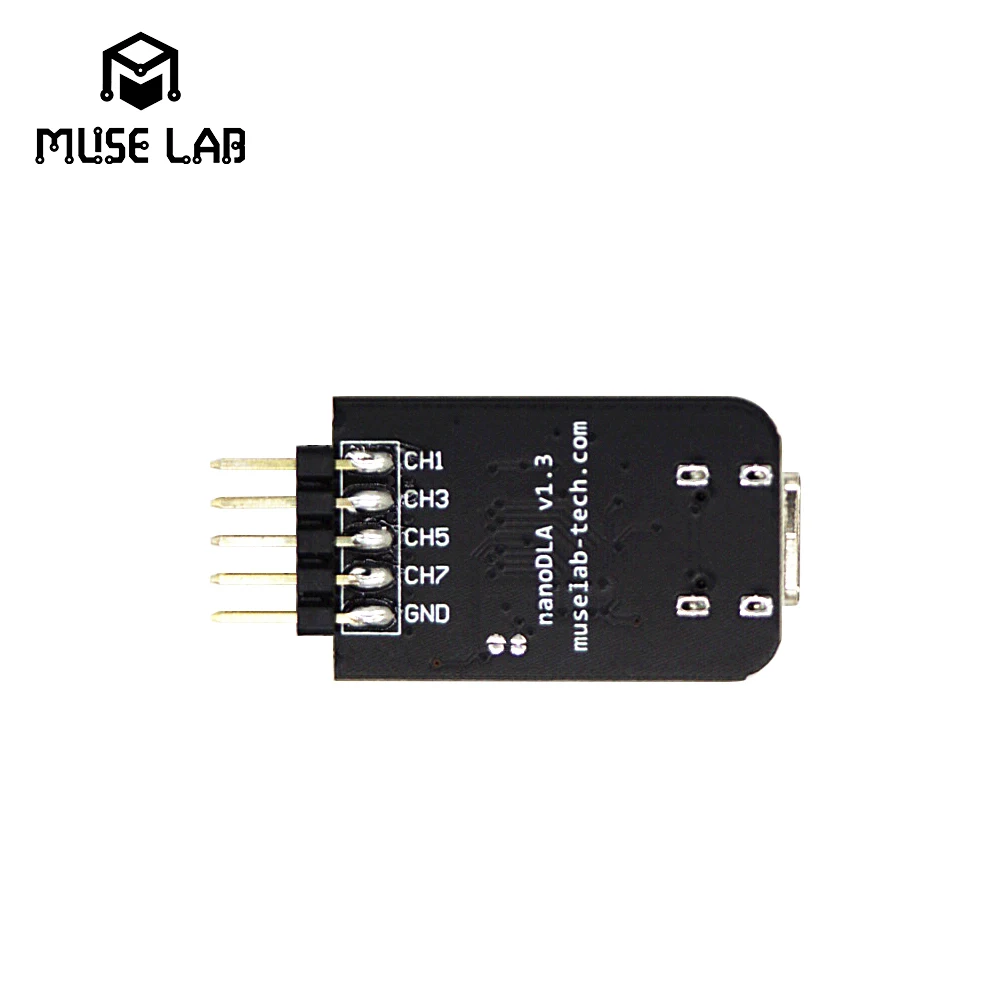

TYPE-C nanoDLA-это логический анализатор с открытым исходным кодом, разработанный и произведенный лабораторией Muse. Он изысканный и компактный на вид с богатыми функциями. Поддерживает частоту дискретизации до 24 МГц и анализ более 100 видов протоколов. 8 каналов могут одновременно производить образцы данных. Эффективность может быть значительно повышена в таких сценариях, как расположение проблем, сложные системы с несколькими компонентами, анализ времени и анализ производительности.

Особенности и спецификации

● Оборудование с открытым исходным кодом обеспечивает аппаратную схему ● Программное обеспечение с открытым исходным кодом: 1. Предоставьте исходный код для самостоятельной сборки прошивки 2. Использование программного обеспечения с открытым исходным кодом PulseView в качестве ПК для анализа данных выборки, который богат функциями и прост в использовании, поддерживает более 100 видов анализа протоколов ● Поддержка частоты дискретизации до 24 МГц, 8 каналов могут одновременно получать образцы данных ● Поддержка логического уровня ввода [-0,5 В, 5,25 в]. Низкий уровень [-0,5 В, 0,8 В], высокий уровень [2 в, 5,25 в] ● Поддержка операционных систем, таких как Windows, Linux, Mac, Android ● Маленький размер: 3,9 см * 2,0 см

Установка программного обеспечения

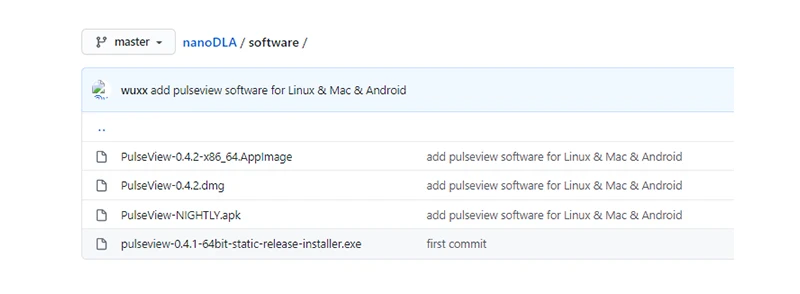

● Установка PulseView Загрузите устапосылка с https://github.com/wuxx/nanoDLA/tree/master/software и дважды щелкните посылка для установки

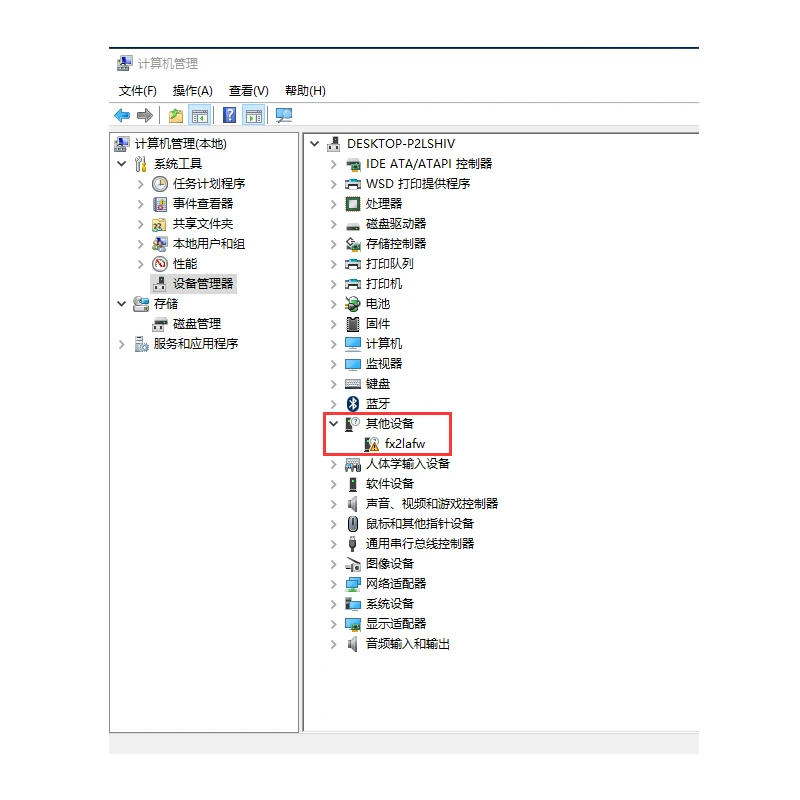

● Установить драйвер 1. Подключите nanoDLA к USB-порту ПК. NanoDLA будет распознаваться как другое устройство в Диспетчере устройств

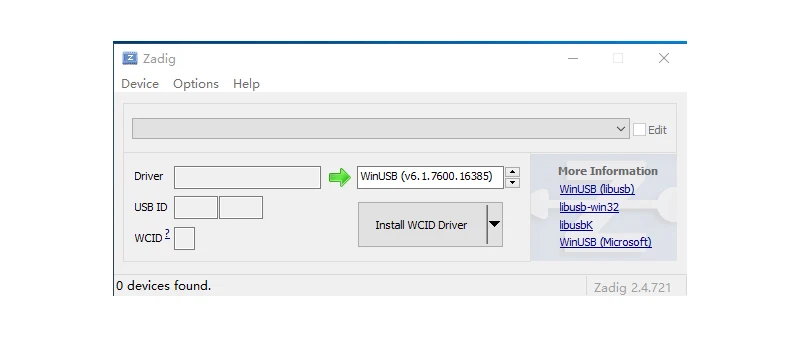

2. Найдите «Zadig» в меню «Пуск» ПК, затем откройте его

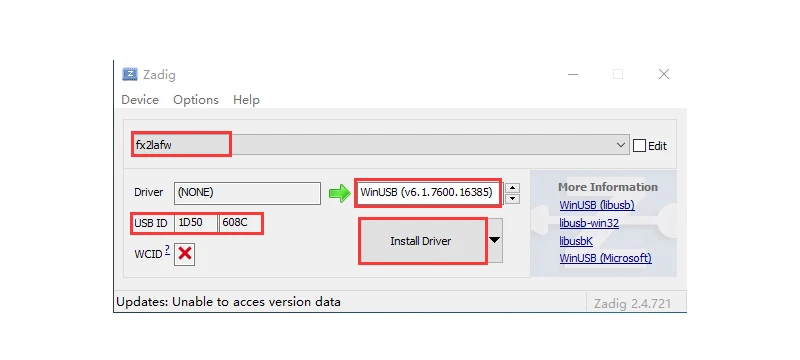

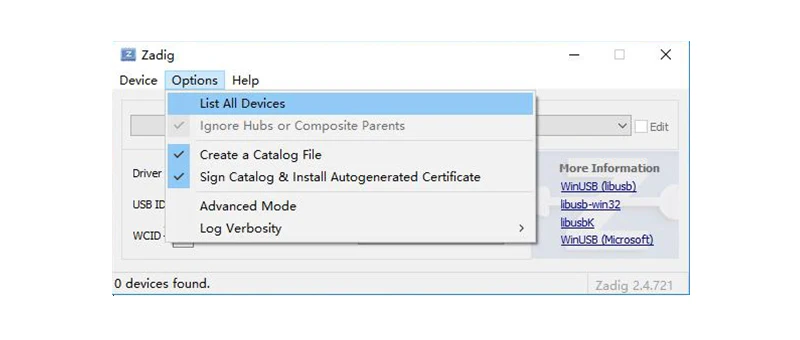

3. Нажмите «Параметры» и переключитесь на «Список всех устройств». Выберите устройство с именем fx2lafw, USB ID которого 1D50:608C, и выберите «WinUSB» в одеяле драйвера. Затем нажмите кнопку «установить драйвер».

При успешной установке драйвера появится оповещение, как показано ниже.

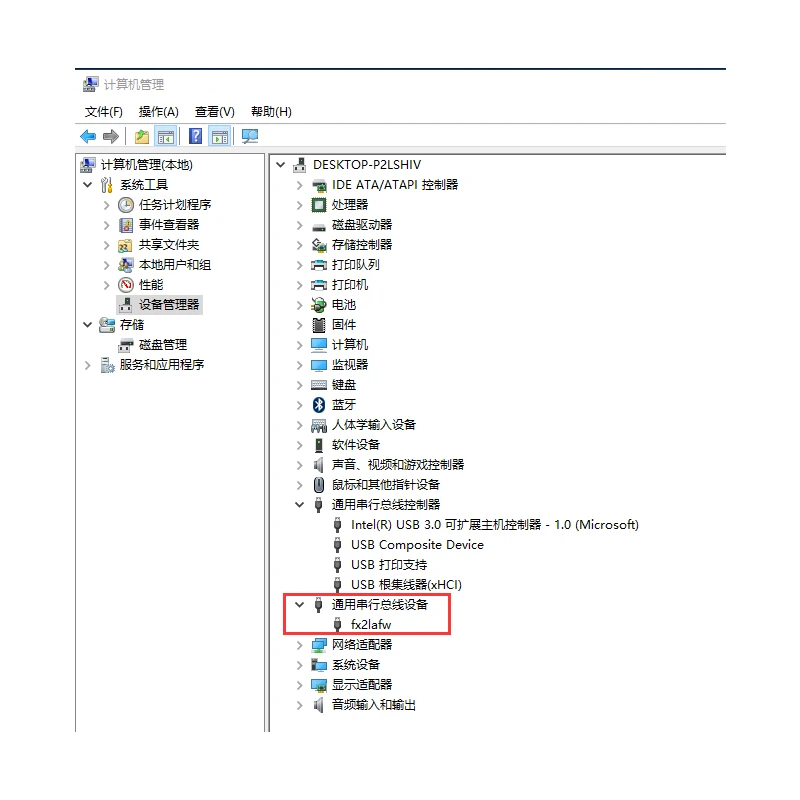

4. После завершения установки драйвера nanoDLA будет распознаваться как USB-устройство в Диспетчере устройств

Как использовать

1. Подключите nanoDLA к USB-порту ПК и Откройте программное обеспечение PulseView

2. Настройте каналы и частоту дискретизации, нажмите кнопку «Run» в верхнем левом углу для выборки данных

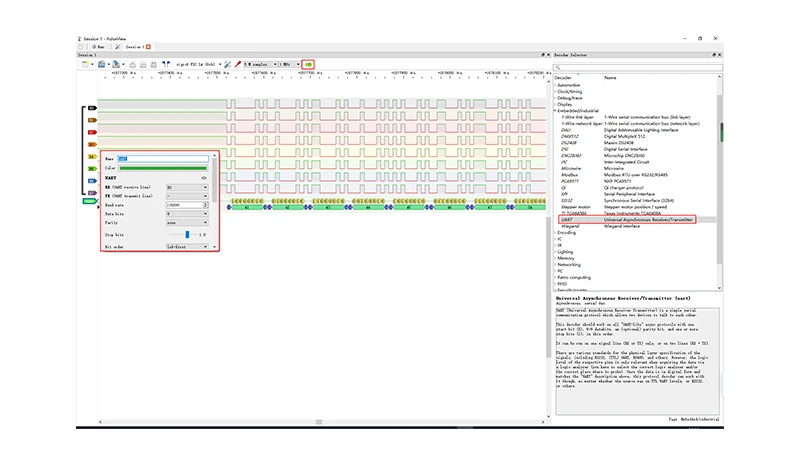

3. После выборки сигналов вы можете использовать декодер для их декодирования. Давайте возьмем в качестве примера образцы данных UART. Нажмите Меню декодера и выберите протокол UART, затем настройте параметры UART, такие как каналы, скорость передачи данных, биты данных, тип четности. После этого отобранные данные будут декодированы.
