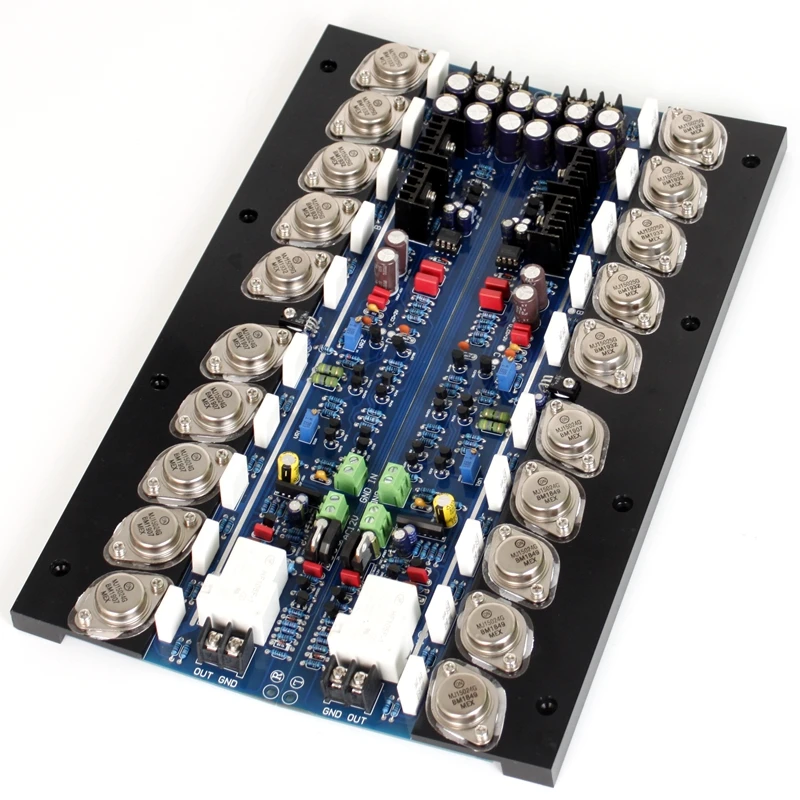

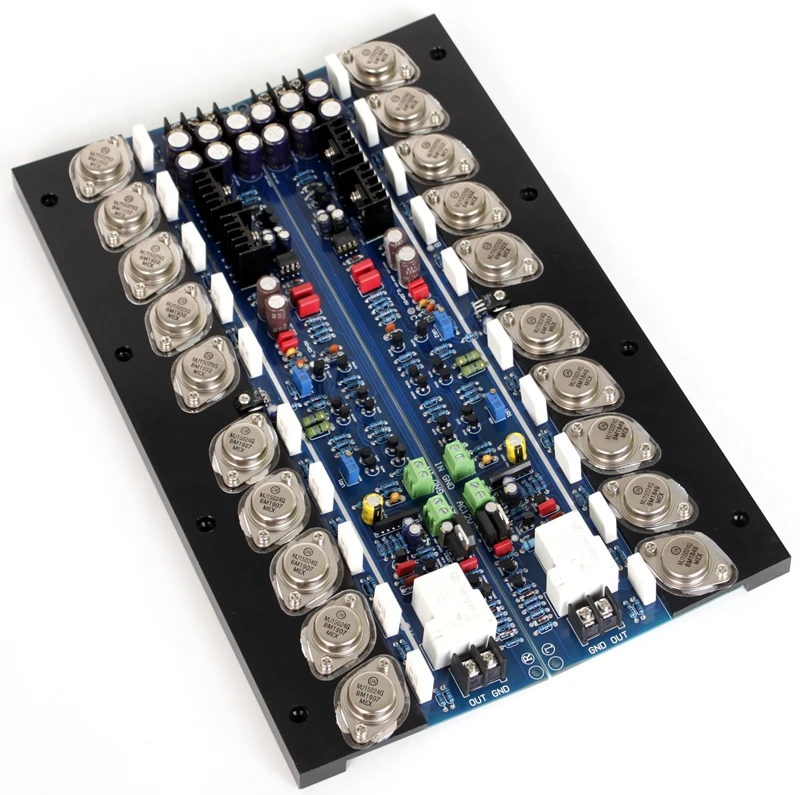

E505 позолоченная трубка чистая Плата усилителя мощности, регулируемый класс A, высокая мощность HIFI уровень лихорадки (1 пара)
Описание товара:
Все детали этого продукта являются оригинальными, простыми, чистым качеством; Использование высококачественных оригинальных деталей не только безопасно
Полное качество гарантировано, срок службы длинный, и что более важно, это сильная гарантия того, что Фактическая производительность может достичь цели дизайна. Погоня
Качество-наша последовательная цель. Золотая горловина E405 является обновленной версией E305, а E305 также относится к двойному дифференциальному выходу FET
Входящая Алмазная структура имеет чрезвычайно низкое искажение кроссовера. В отличие от E305, E405 является чистым DC, и вся линия не имеет
Подвижное соединение конденсатор с алюминиевой крышкой, без каких-либо отзывы конденсатор с алюминиевой крышкой, представляет собой тип тока негативные отзывы, с отличной динамической реакции и глубина погружения,
Эта линия относится к чистой финальной стадии золотого горла E405, с сервоприводом постоянного тока (используется OP07 с чрезвычайно низким уровнем шума), Omron реле
+ C1237 защита динамика защищает ваши колонки; Добавить перегрузки на выходе и защиты от перегрузки по току.
Звуковые характеристики E505: естественный и тонкий, широкий звук, очень хороший динамический эффект, самая большая особенность-погружение в экстремально глубокие басы.
Информация о продукте:
1. Использование оригинального на полупроводнике MJ15024G / MJ15025G и Toshiba 2SA1930 / 2SC5171.
2. Соединение конденсатор с алюминиевой крышкой, использует WIMA верхний конденсатор с алюминиевой крышкой, 1 мкФ, обеспечивающий естественное звучание, широкое акустическое поле
3. Сопротивление принимает металлическое сопротивление с пятью кольцами, и основная петля принимает пятикольцевая металлическая пленка сопротивление с точностью ± 1%, обеспечивая хорошее соотношение сигнал/шум всей машины.
4. PCB принимает 1,6 мм толстые двухсторонние доски, 2,0 унций меди, и полный процесс оловянного распыления для обеспечения хорошей проходящей производительности больших и малых токов. Первоклассное качество печатной платы.
5. Самой большой особенностью этой платы является использование современной схемы защиты динамиков C1237 BTL, которая эффективно устраняет ударный звук включения и выключения и функцию защиты выхода постоянного тока, делает ваши колонки более безопасными.
6. Схема подключения всей печатной платы является довольно строгой и разумной, и общая проводка PCB принимает одно точечное заземление. Плата усилителя мощности стабильна и надежна, с большой выходной мощностью; Звук красивый и круглый, а звуковое поле широкое. Сильное трехмерное чувство, низкая частота стабильная и мощная, соотношение сигнал/шум довольно отличное, динамический диапазон широкий; Детали четкие, переходная реакция отличная, и все виды музыки можно воспроизводить с легкостью, и она имеет очень хорошую производительность в среде воспроизведения семьи.

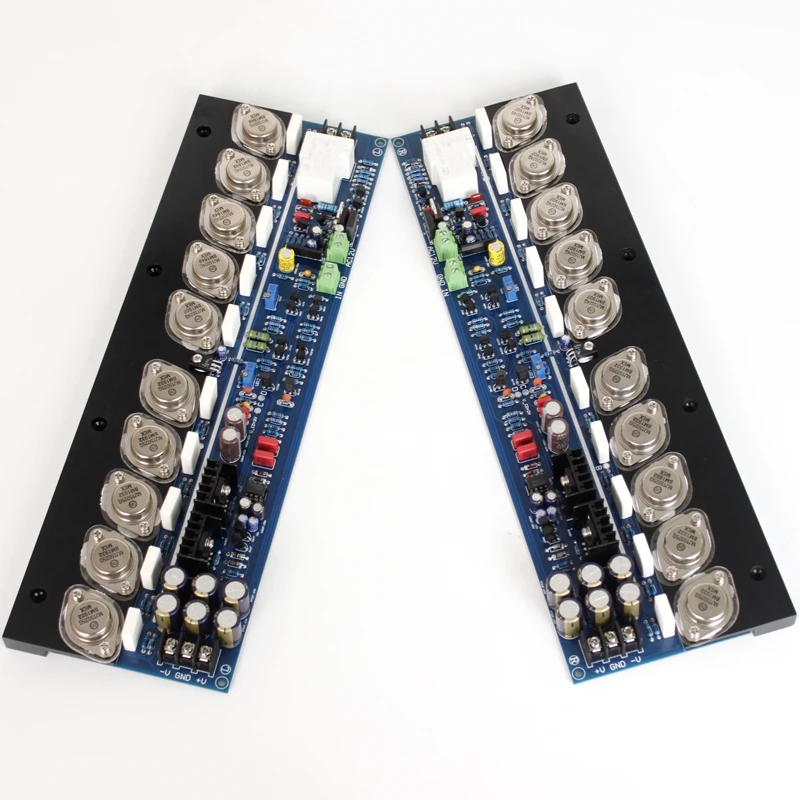

7. Цена указана за пару досок
Основные параметры:
1. Параметры источника питания: один комплект: постоянный ток +-(35 В-55 в) рекомендуется + -45 В (переменный ток: трансформатор 300 Вт двойной 32 В, необходимо добавить Плата выпрямителя)
Другая группа: один AC12V (Примечание: Каждая плата работает независимо от одного источника питания AC12V, то есть одна плата питается от одного источника питания AC12V)
2. Мощность: 300 Вт (общее гармоническое искажение THD + N <0.1%), DC + -45 В, 3 ом
3. Класс 80 Вт, измеряется при 3 евро нагрузке
4. Сопротивление динамика: 4-8 евро.
5. Размер печатной платы: 87*334 мм.
Плата: 110 в ширину (включая алюминий) * 334 мм

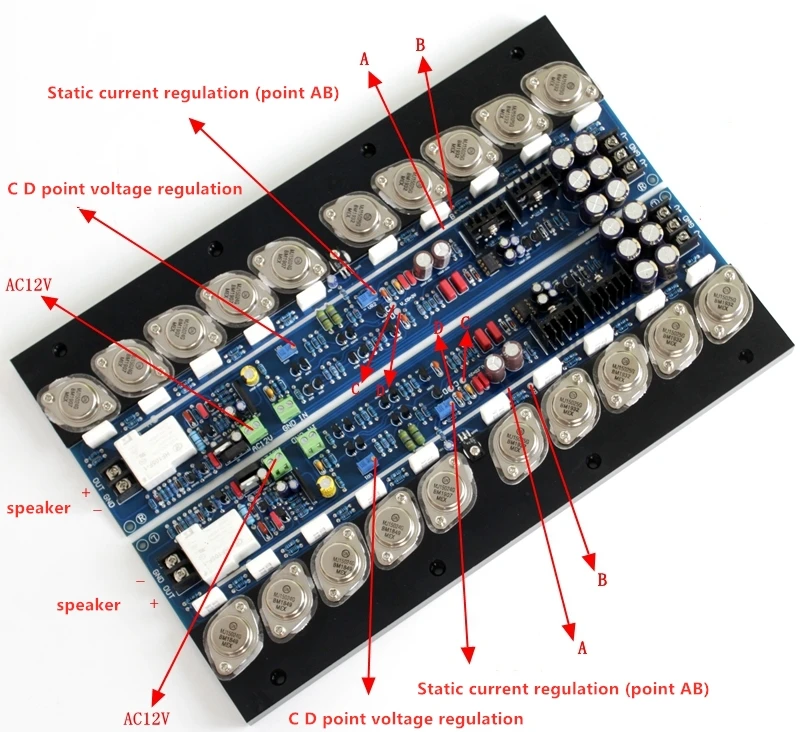

6. Сначала Настройте дифференциальный входной ток на 2 мА: Настройте VR1 (500R) регулируемый резистор так, чтобы напряжение в двух точках C и D 1,5-2V (то есть напряжение на R9 (1K) резистор); Входной дифференциальный ток составляет 1,5-2MA, это соотношение цена/качество самое лучшее качество звука
7. Статический ток большой трубки составляет 100 мА: Настройте регулируемый резистор VR2 (1K) так, чтобы напряжение в двух точках A и B равнялось 22 мВ, затем статический ток I = 22 мВ/0,22 р сопротивление составляет 100 мА; Если теплоотвод клиента достаточно большой, Это может увеличить статический ток, как правило, 100 мА-300 мА звуковой эффект является лучшим.
8. Вес: 0,6 кг + 0,6 кг
