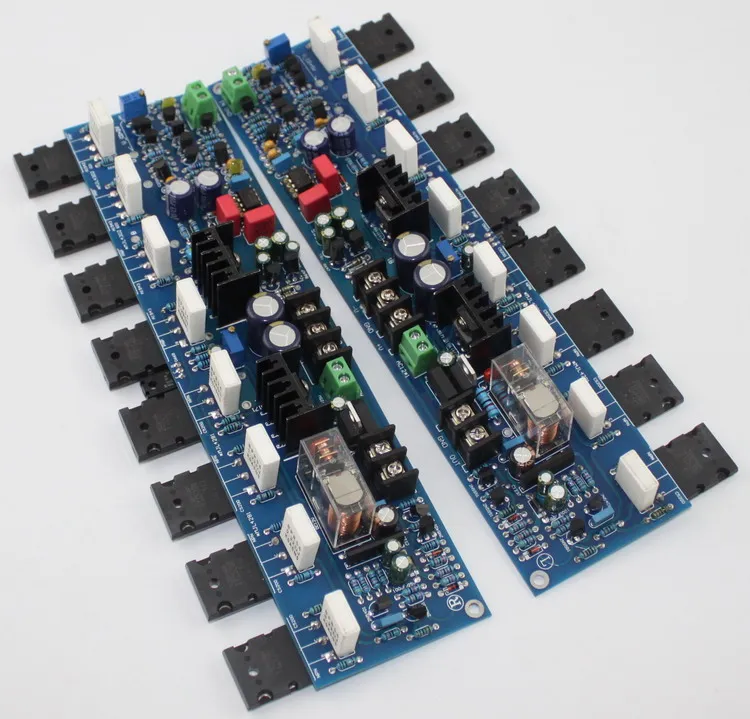

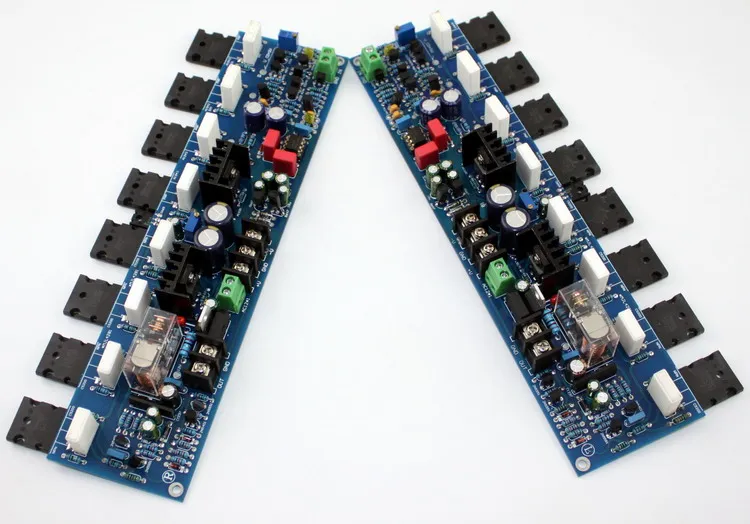

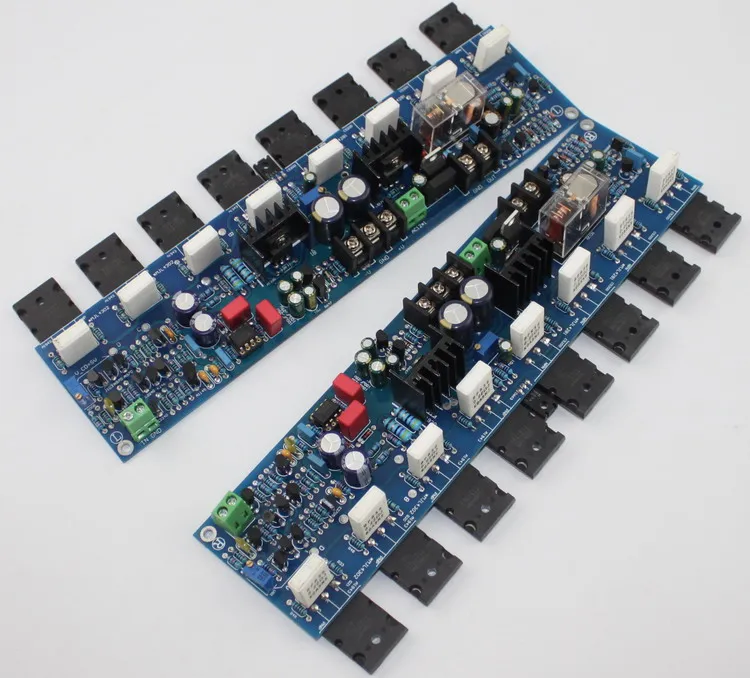

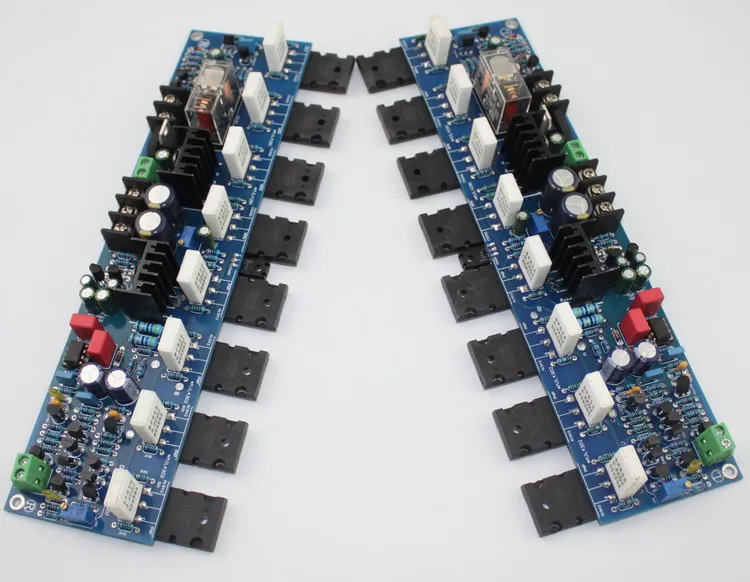

E405 Плата усилителя мощности (см. Золотую голосовую цепь)
Описание товара:
Все части этого продукта являются оригинальными, неприхотливыми и чистыми по качеству; Использование высококачественных оригинальных деталей не только гарантирует безопасность и качество, но и имеет длительный срок службы, И что более важно, это сильная гарантия того, что Фактическая производительность может достичь целей дизайна. Стремление к обтекаемому качеству-наша последовательная цель. Золотая горловина E405-обновленная версия E305. Он также относится к алмазной структуре двойного дифференциального ввода FET. Имеет чрезвычайно низкое искажение кроссовера. В отличие от E305, E405 является чистым DC, и вся цепь не имеет соединительного конденсатора. Без отзывы конденсатора, он относится к текущему типу отрицательных отзывы, с динамическим откликом и глубиной погружения. Эта линия относится к чистой задней стадии золотого голоса E405, с сервоприводом постоянного тока (управляется OP07 с очень низким уровнем шума), Omron реле + C1237 защита динамика для сопровождения ваших динамиков; увеличение перегрузки на выходе и защита от перегрузки по току.
Характеристики звука E405: естественный и тонкий, широкий звук, очень большие динамические эффекты, характеризующиеся экстремально глубоким погружением басов.
Информация о продукте:
Используйте оригинальную Toshiba A1943/C5200 и 2SA1930/2SC5171.
Интер-этап муфта конденсатор с алюминиевой крышкой, использует конденсатор WIMA 1 мкФ и основной контур электролитического конденсатора сигнала принимает импортированный Panasonic для того, чтобы обеспечить эффективную и постоянной мощности поддержки.
Сопротивление использует пятикольцевые металлические резисторы, а основная цепь использует пятикольцевой металлический пленочный резистор с точностью ± 1%, что обеспечивает хорошее соотношение сигнал/шум всей машины.
PCB принимает 1,6 мм толстые двухсторонние доски, 2,0 унций меди толщиной, и полный процесс тонирования для обеспечения хорошей проходящей производительности больших и малых токов. Качество печатной платы.
Особенностью этой платы является использование современной схемы защиты динамиков C1237 BTL, которая эффективно устраняет ударный звук включения и выключения и функцию защиты выхода постоянного тока, делает ваши колонки более безопасными.
Схема подключения всей печатной платы является довольно строгой и разумной, и вся проводка PCB использует метод заземления с одной точкой. Плата усилителя мощности работает стабильно и надежно, с большой выходной мощностью; Звук красивый и круглый, и звуковое поле открыто. Обладает сильным стереозвуком, стабильной и мощной низкой частотой, отличным соотношением сигнал/шум, широким динамическим диапазоном; Четкими деталями, отличным переходным откликом, И может воспроизводить все виды музыки с легкостью, и имеет очень хорошую производительность в домашней среде.
Основные параметры:
1. Источник питания: DC +- (35V-55V) рекомендуется +-45V и AC12V
2. Мощность: 300 Вт (общее гармоническое искажение THD + N<0.1%), DC +-45 В, 4 Ом
3. Класс А 90 Вт, измеряется при нагрузке 4 Ом
4. Сопротивление динамика: 4-8 Ом.
5. Размер печатной платы: 59*236 мм.

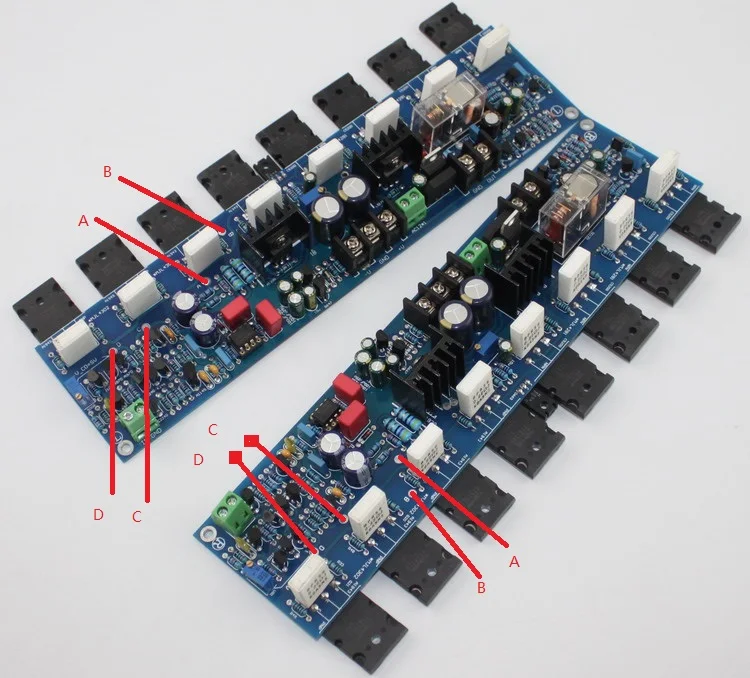

6. Сначала Настройте дифференциальный входной ток на 2 мА: Настройте VR1 (500R) Регулируемое сопротивление, чтобы сделать C, D два
Точки напряжение 1,5-2V (то есть напряжение на R9 (1K) резистор); В это же время, входной дифференциальный ток составляет 1,5-
2 мА, это значение для качества звука
7. Ток тока в большой трубке составляет 100 мА: Настройте регулируемый резистор VR2 (1K) так, чтобы напряжение при A и B составляло 22 мВ, И ток покоя I = 22 мВ/0,22 р сопротивление составляет 100 мА; Если теплоотвод клиента достаточно большой, это может сделать увеличение тока, как правило, 100MA-300MA звуковой эффект.
