Глушилка частоты развертки, Wi-Fi, Bluetooth, 2,4 ГГц, 1 Вт, с антенной, с кабелем TYPE-C, корпус из алюминиевого сплава

WiFi Bluetooth Датчик частоты 2,4 ГГц-1 Вт

(Применимо к Wi-Fi, передаче по Bluetooth, передаче данных, передаче изображений, экранированию) Примечание: (1) сначала необходимо подключить антенну, которая поставляется с доставкой, а затем включить. В противном случае чип будет перегореть из-за чрезмерного отражения сигналов! (2) что касается источника питания, используйте адаптер 5 В/2 А-USB, а нормальный ток больше 1 а во время работы. (3) корпус оснащен полностью алюминиевым корпусом, который хорошо отводит тепло и подходит для длительной работы. (4) что касается интерференционного расстояния, радиус интерференции в открытом помещении составляет 50 м, а пропускная способность стены составляет 2-3 стены. Параметры модуля 1. Источник питания: линия TYPE-C; (USB на TYPE-C) (не забудьте сначала подключить антенну, затем включить) 2. Частотный диапазон модуля: 2,4-2,5 ГГц; Внутренний треугольный цикл развертки волны 50 мкс/20 кГц (другие циклы можно настроить) 3. Объем: 6*3*1,4 см (без выступающей SMA, подробности см. На механическом чертеже), Вес: 80 г (включая хост + TYPE-C линия + поддерживающая антенна); 4. Ток: 2 А; (рекомендуется адаптер питания 5 В/2 а) 5. P1dB = 30dBm@2.4GHz (1 Вт); 6. Выходной интерфейс: гнездо SMA, Выходное сопротивление: 50 Ом 7. Список поставки: хост с корпусом из алюминиевого сплава * 1 + TYPE-C линия * 1 + антенна * 1 (антенна усиления 2-3 дБи)

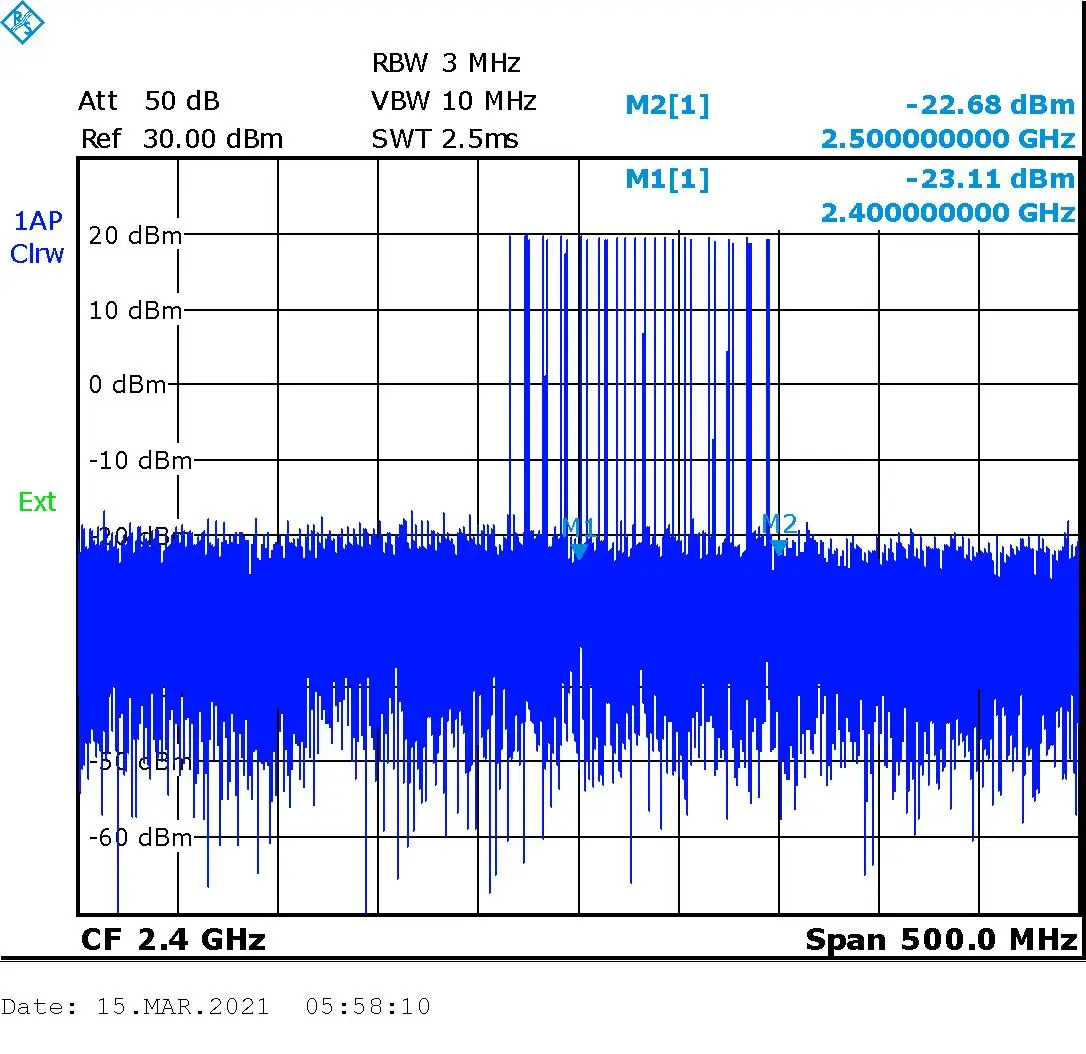

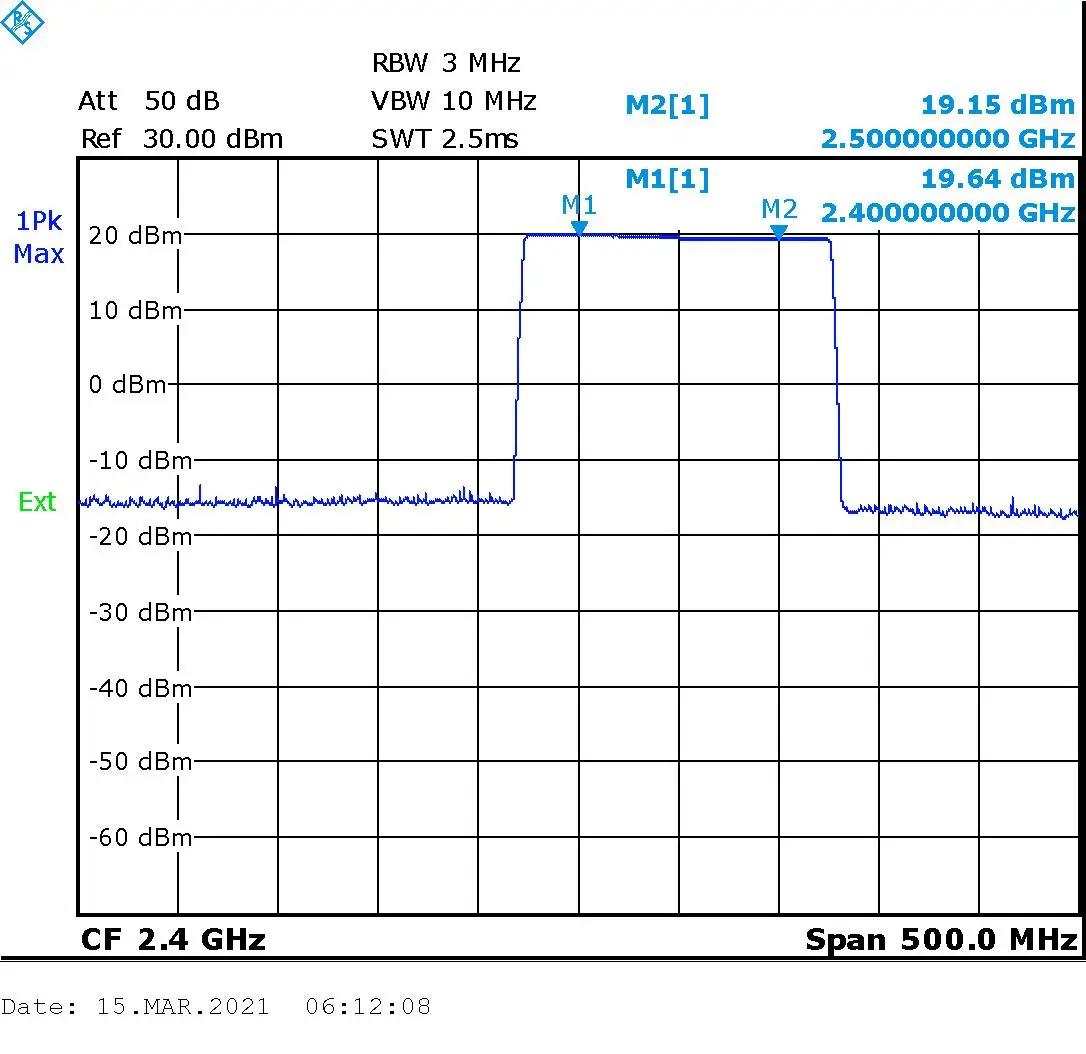

Измеренные параметры 3,1 измеренных параметров полосы пропускания. Для защиты анализатора спектра к нему подключен Фиксированный аттенюатор 10 дБ. Вы можете загрузить видео, чтобы просмотреть результаты тестирования.

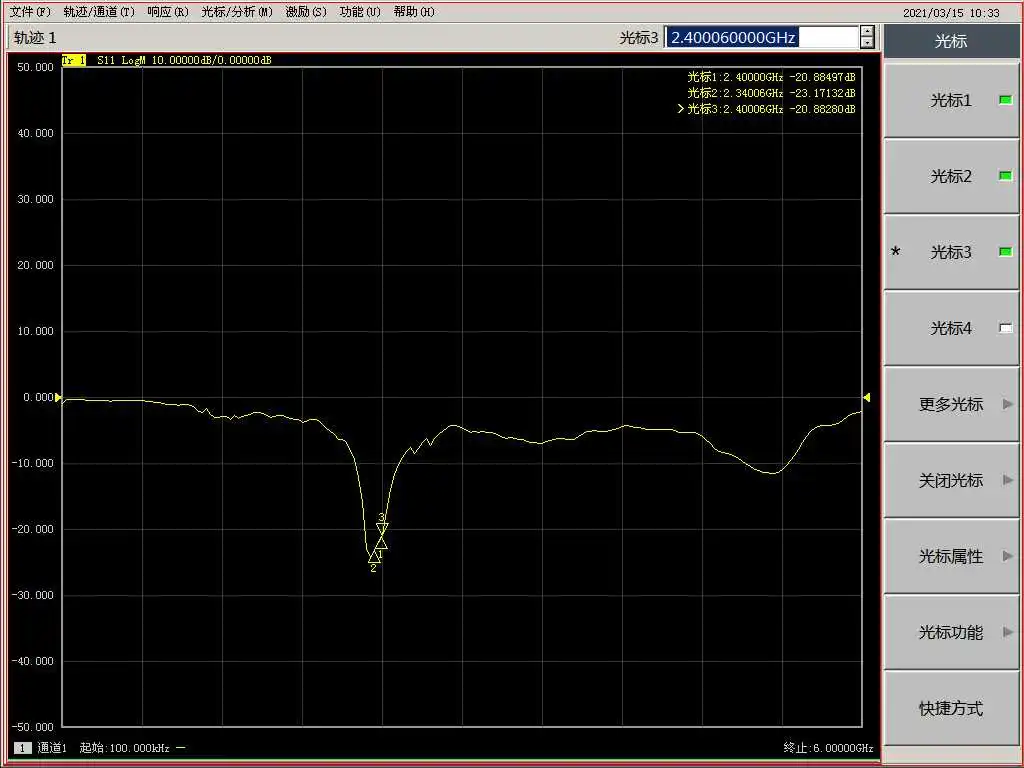

Измеренные соответствующие параметры антенны (2-3 дБи, если диапазона помех недостаточно, вы можете выбрать антенну 5-10 дБи, эффект очень хороший)

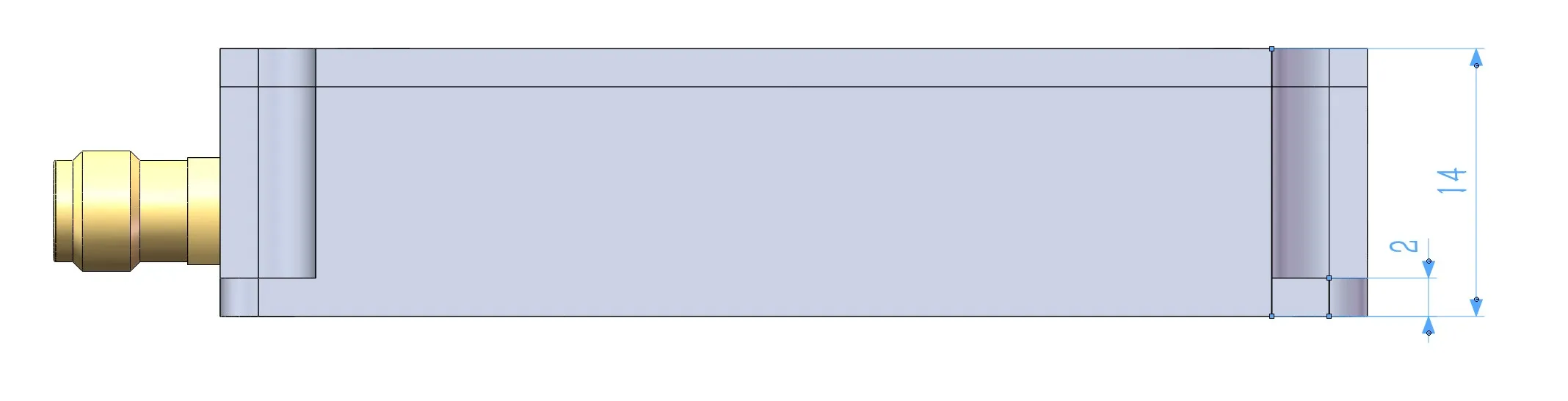

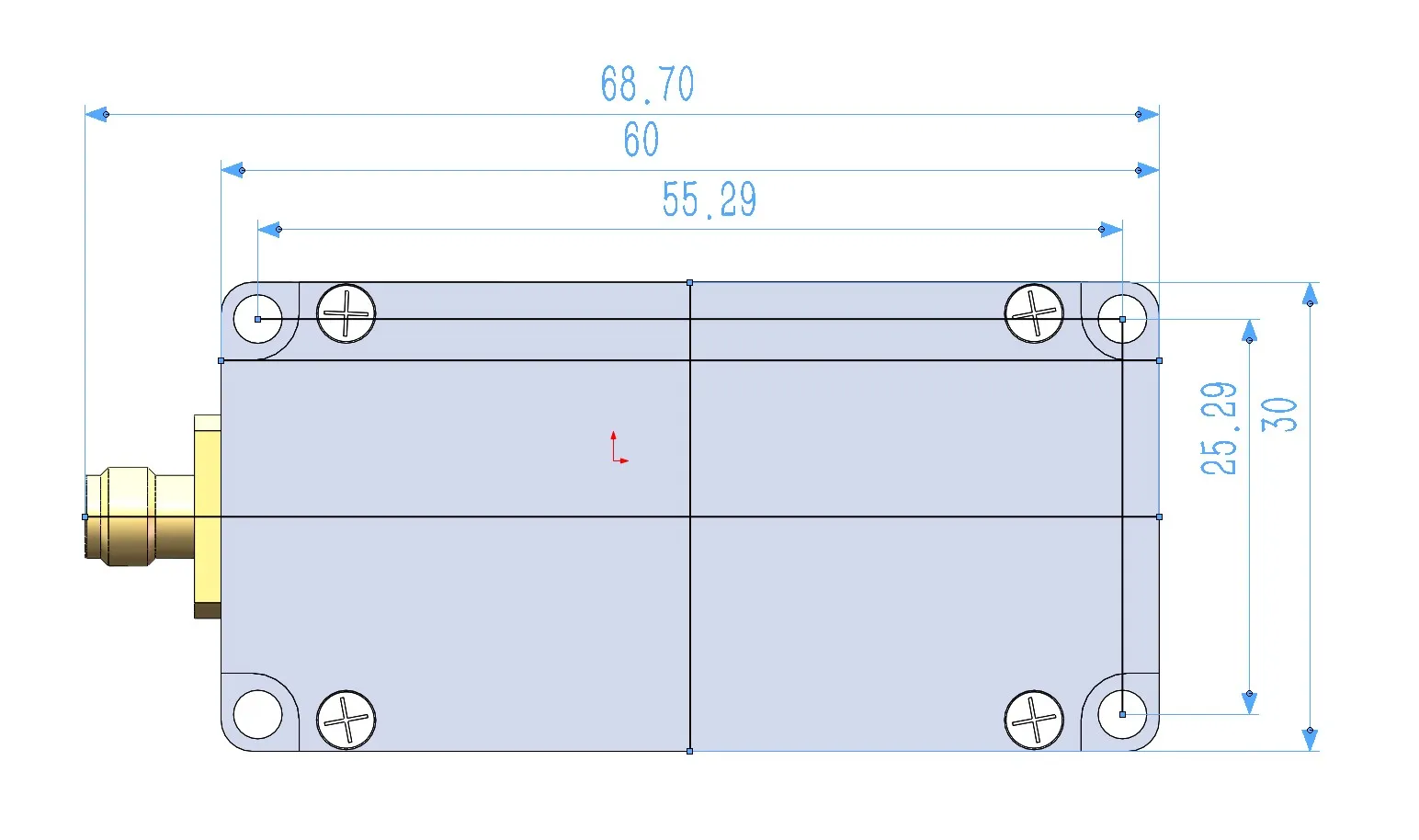

Размер модуля

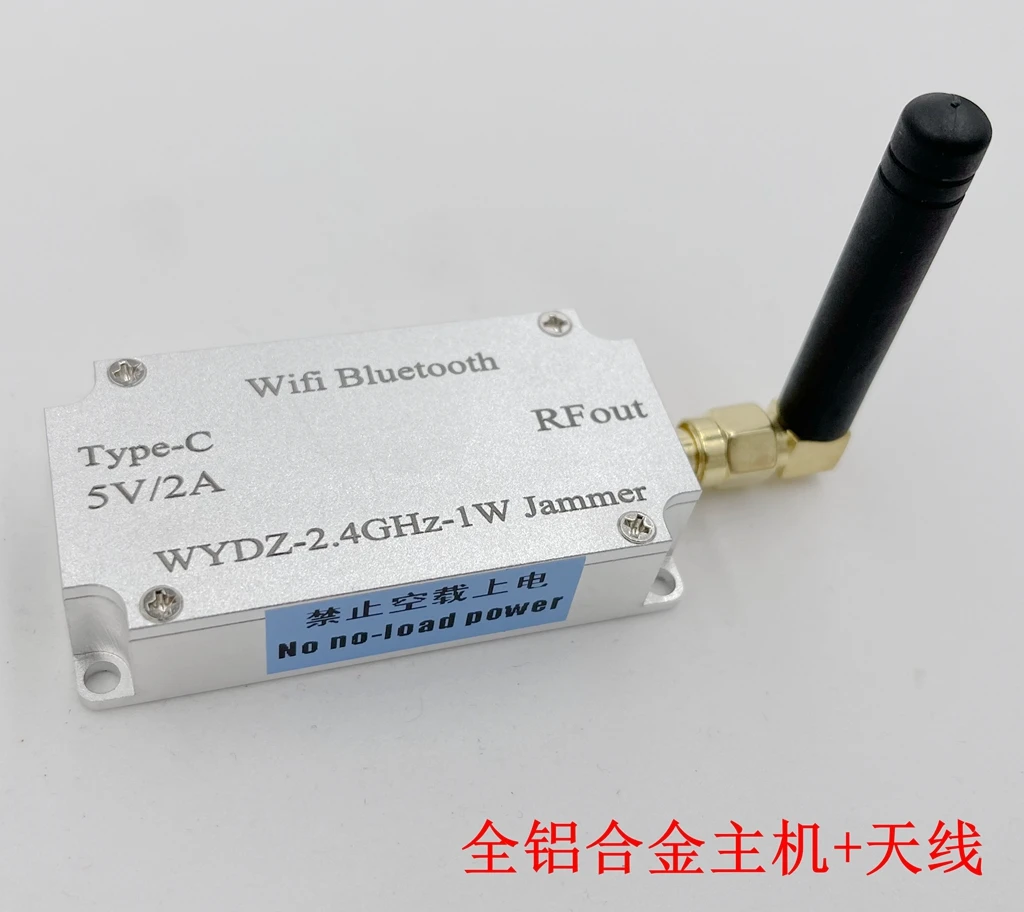

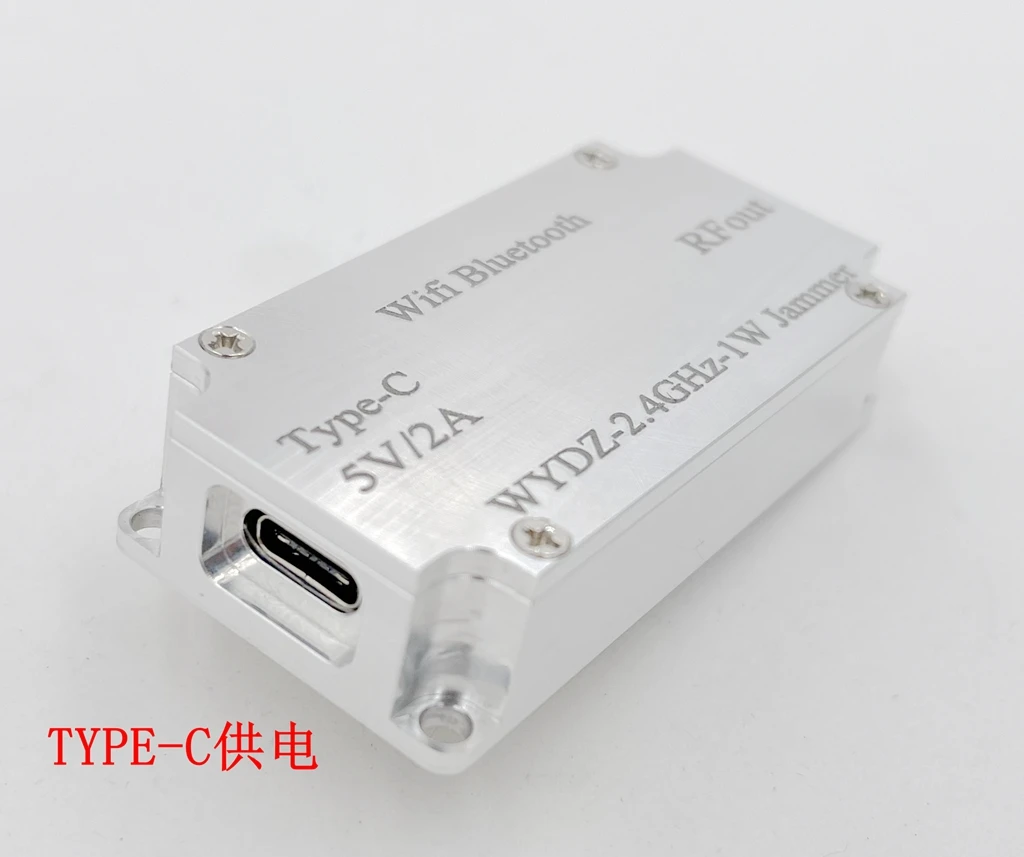

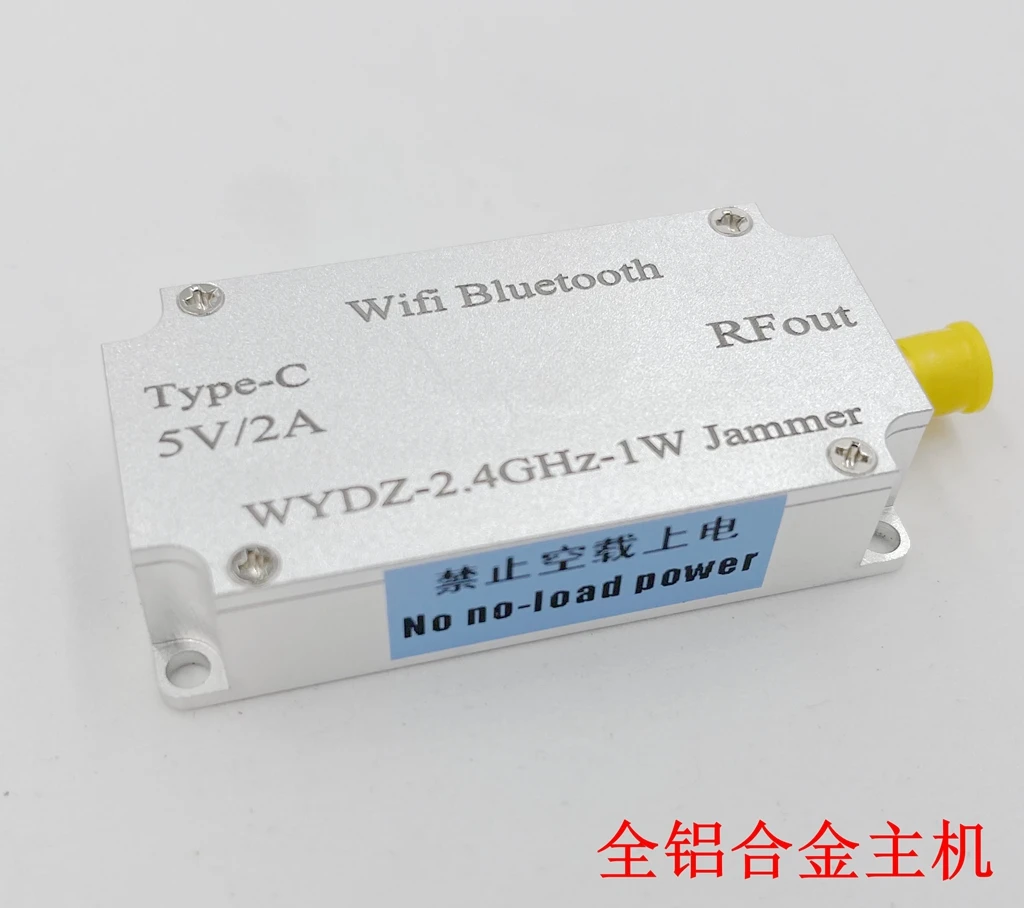

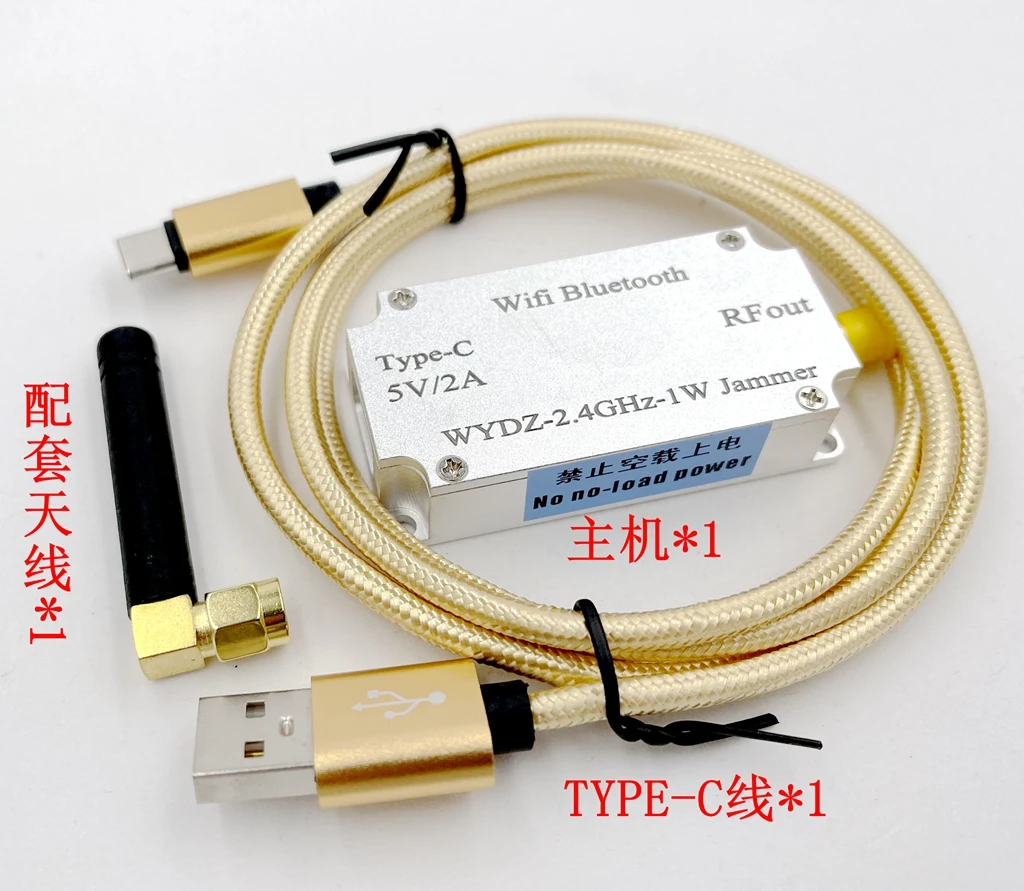

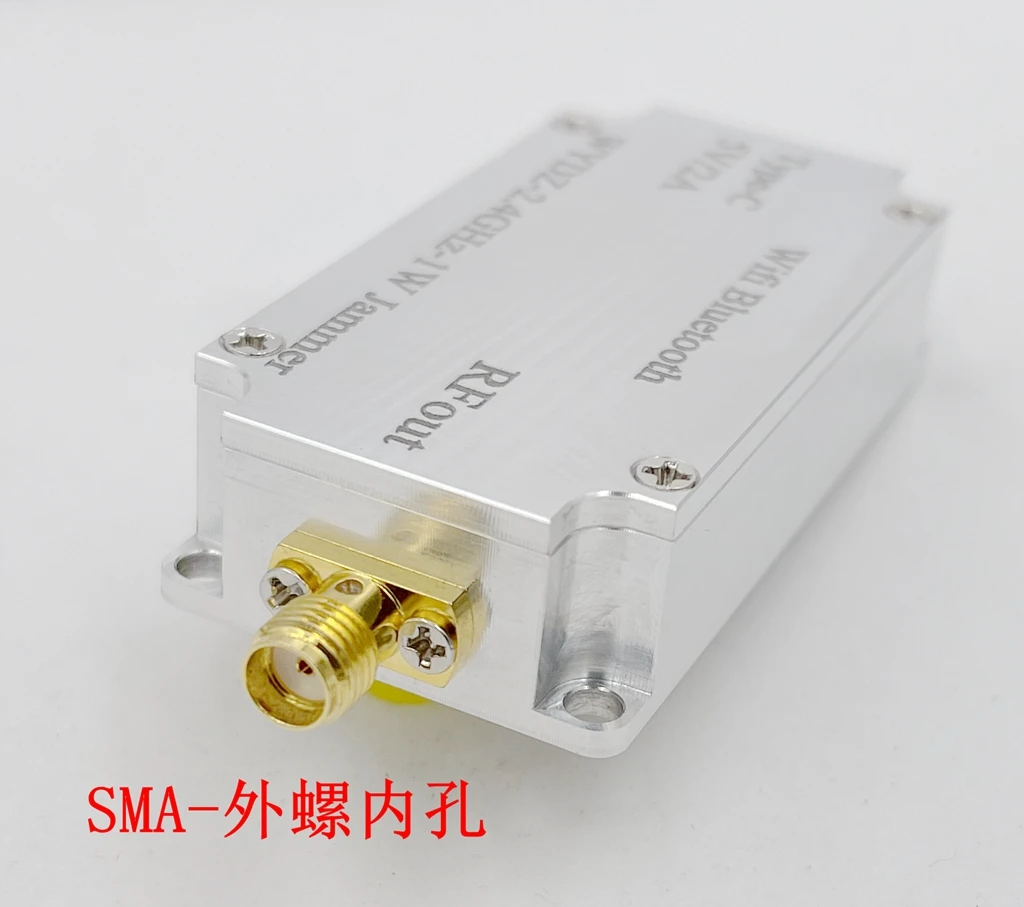

Физическая карта модуля
