ПЛАТА ДЛЯ FLYINGBEAR GHOST 5 ПЕРЕХОДНАЯ НА ПЕЧАТНУЮ ГОЛОВУ
Последнее обновление: 29.05.2022
*** Текущая цена обсусловлена поднятием цен на компоненты для сборки платы и их доступность у поставщика. ***
*** Кол-во плат добавляем по мере сборки. Если вам надо больше чем есть, мы добавим по запросу. ***
Функциональный аналог оригинальной переходной платы для печатной головы от Flyingbear Ghost 5.
Разработано и доработано на основе китайской версии с полным сохранением электронной схемы.
Перед отправкой каждая плата проверяется на корректность срабатывания концевика многократно.
Текущая версия: V4.1
Качественные SMD компоненты Panasonic(резисторы и конденсаторы) и LGE (транзисторы), разъемы KLS и фотопрерыватель Everlight.
Комплекты:
FBG5_DF — только плата

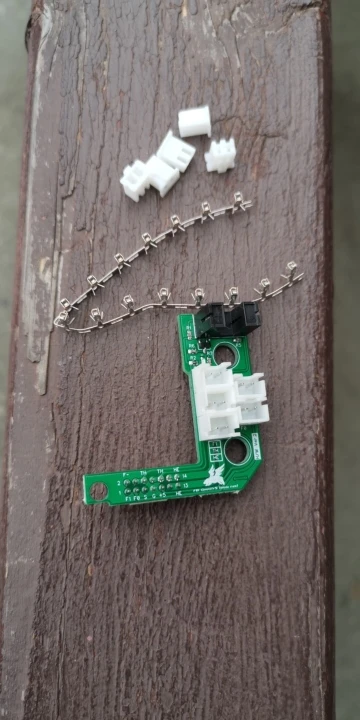

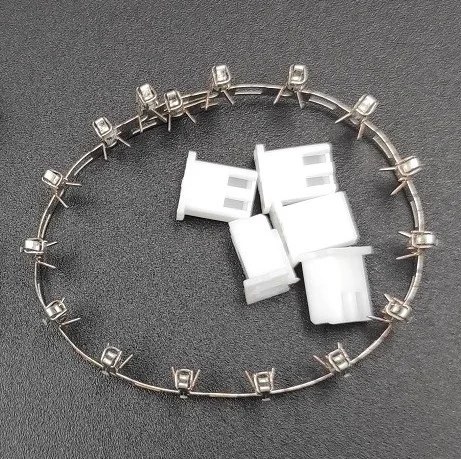

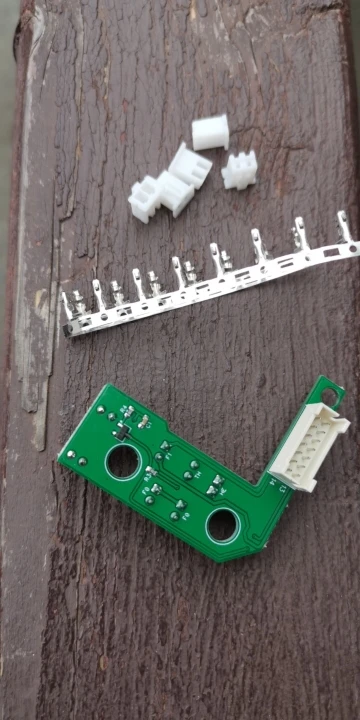

FBG5_DF + DIY KIT — плата + 15 контактов под обжим + 5 разъемов XH2.54-2P

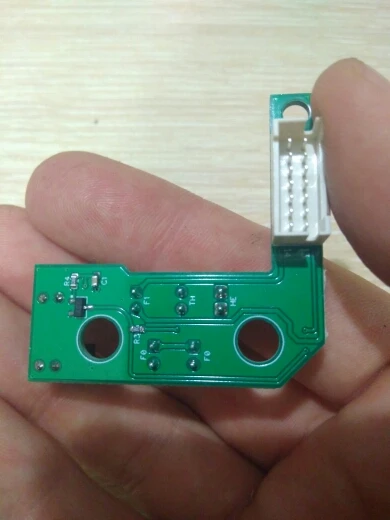

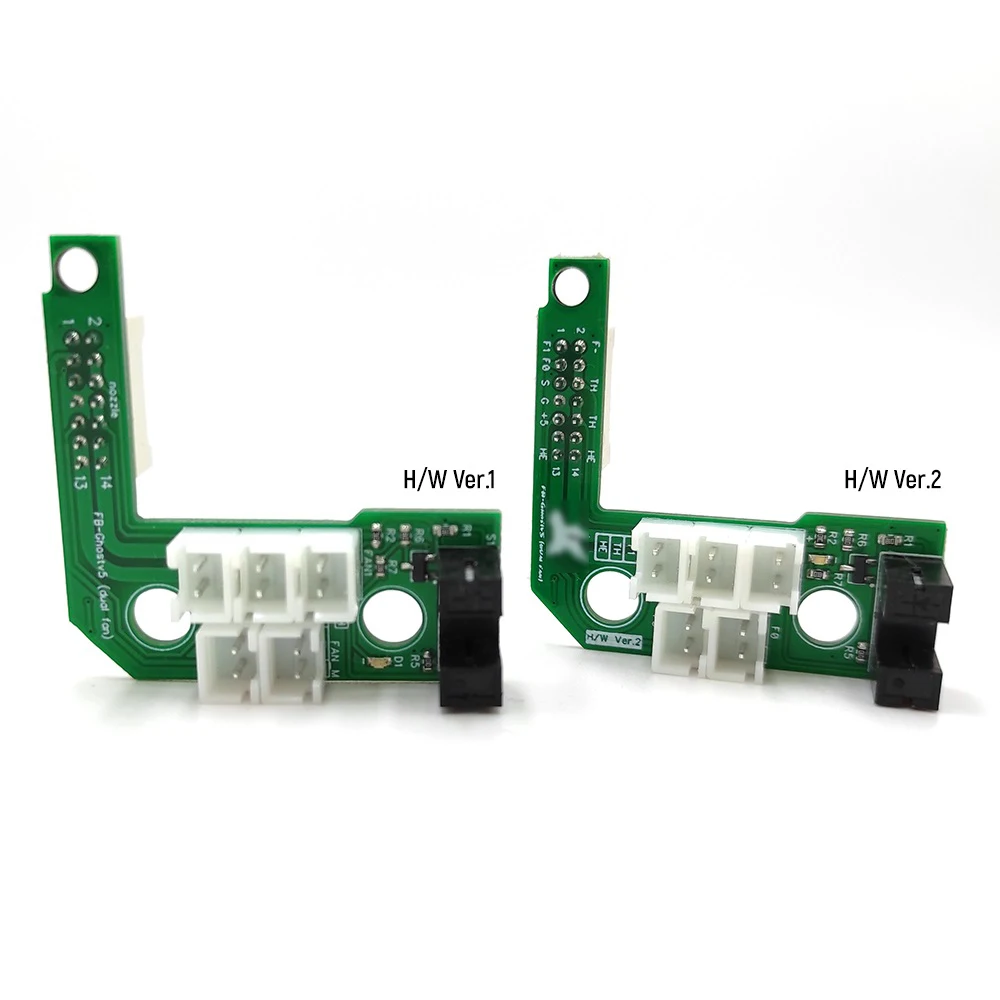

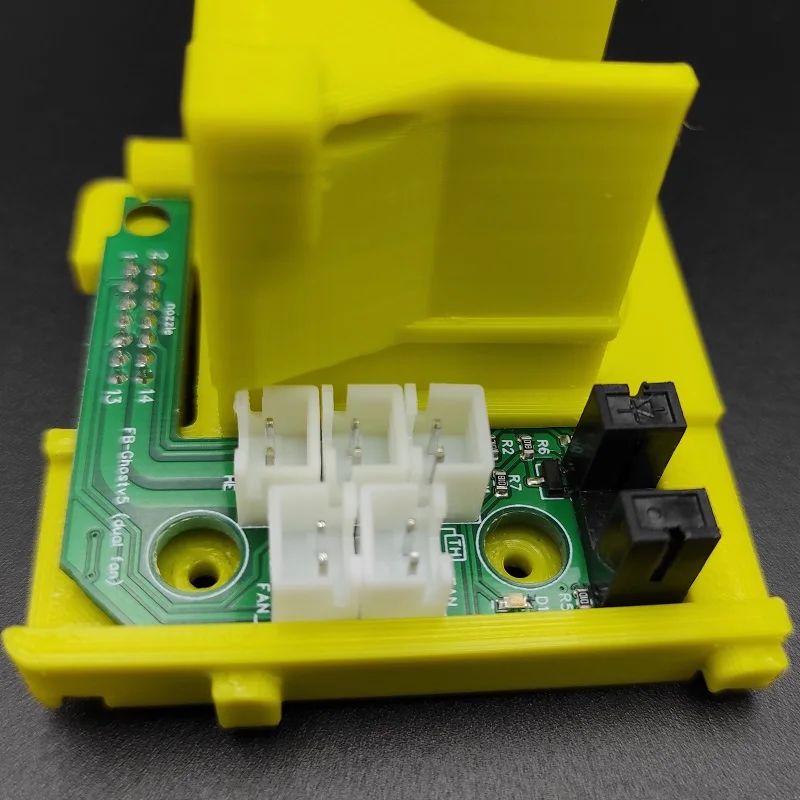

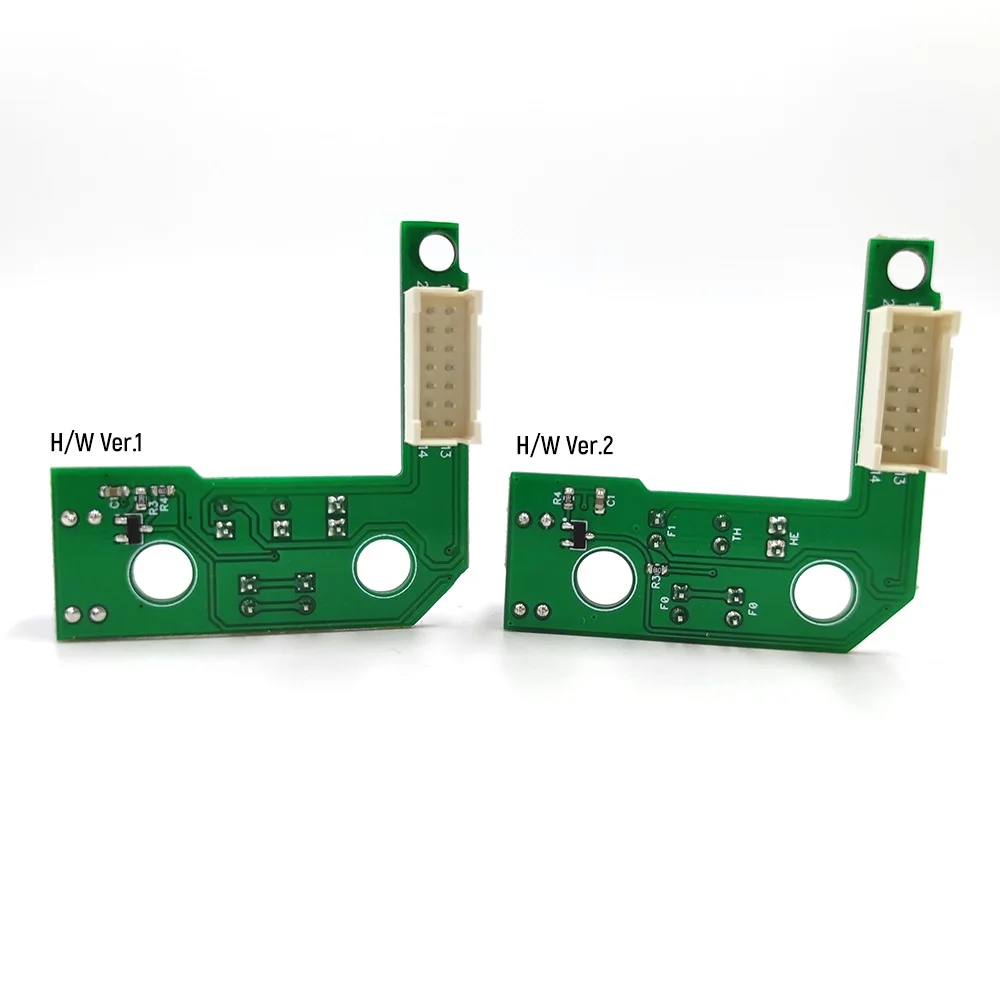

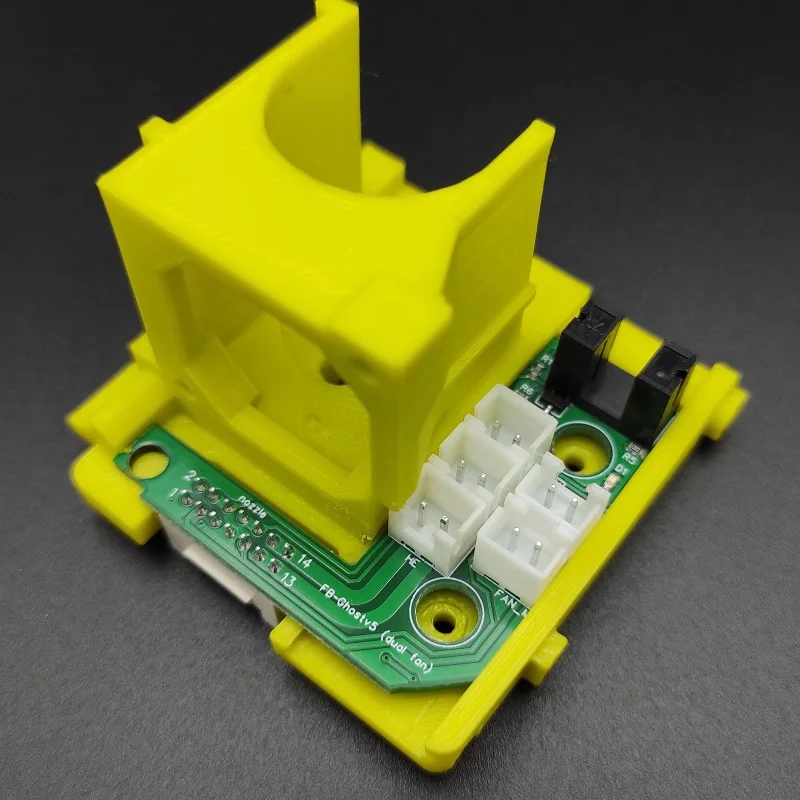

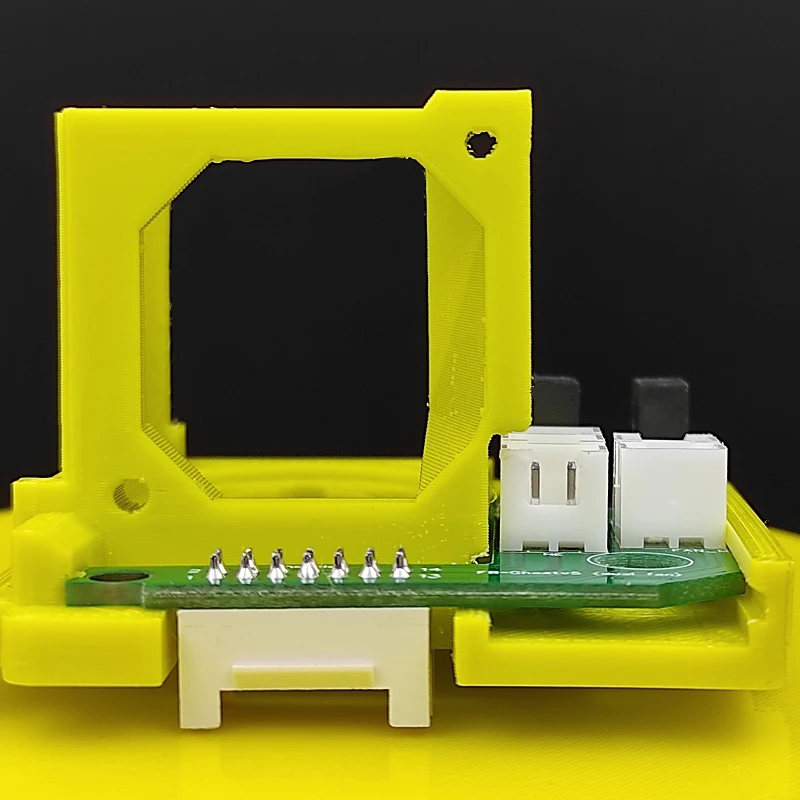

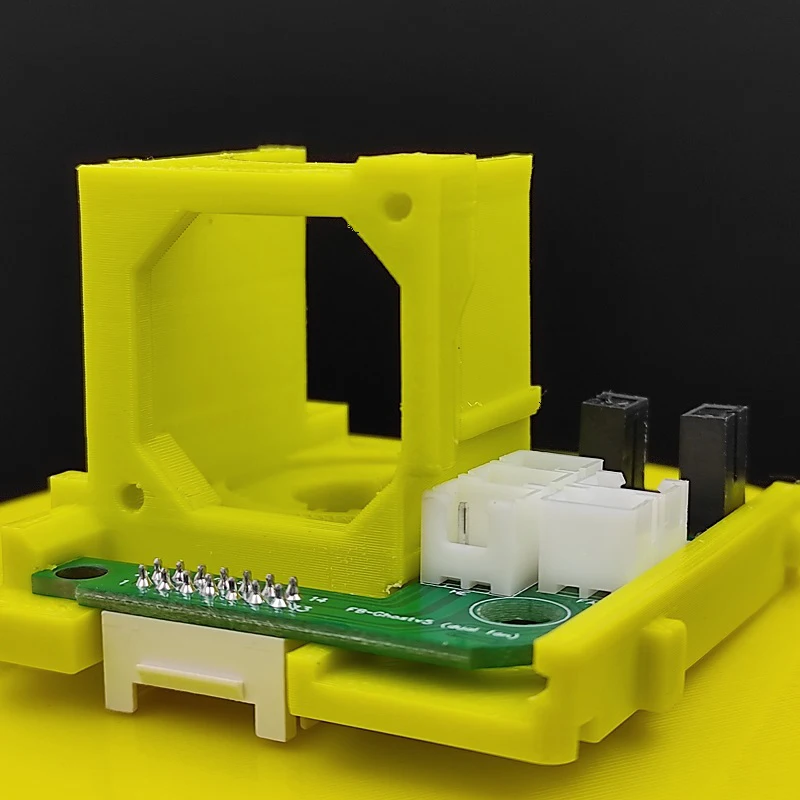

FBG5_DF_H/W Ver 1 - первая версия платы (пример на фото внизу):
Развели проводники с изменением ширины согласно нагрузкам линий питания
Изменили положение компонентов (симметрия + эстетика)
Добавили второй разъем на обдув вентилятора модели
Если после сборки головы у вас концевик постоянно находится в активном состоянии, то необходимо проверить наличие R5 резистора под верхним креплением. Постоянно светящий диод (если он еще живой) информирует о нарушение целостности цепей питания фотоэлемента.

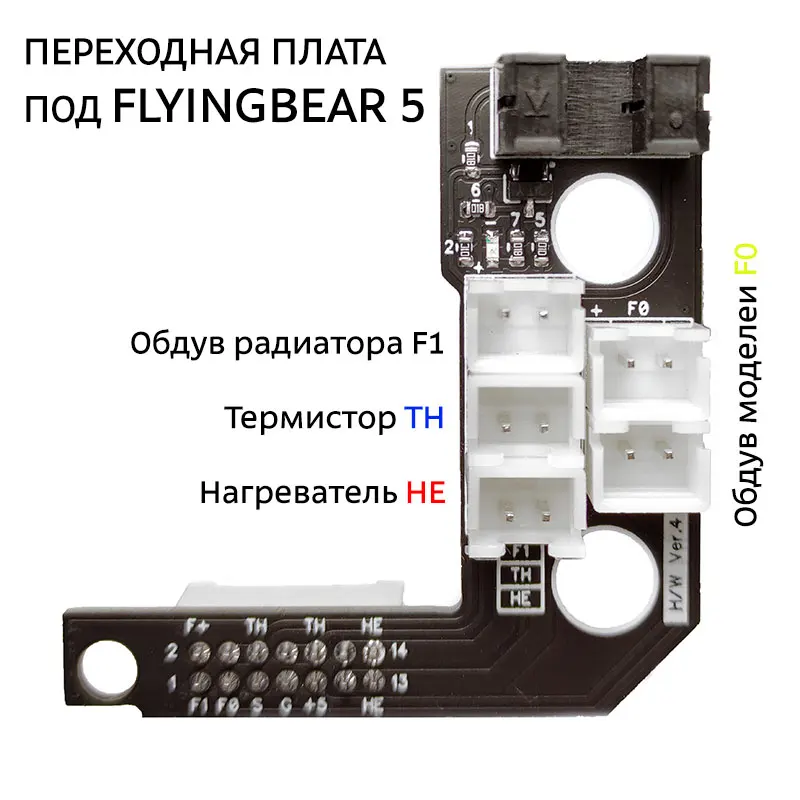

Обозначения на плате:
Nozzle - основной разъем
HE - нагревательный элемент
TH - термистор
FAN1 - обдув радиатора
FAN_M - обдув модели

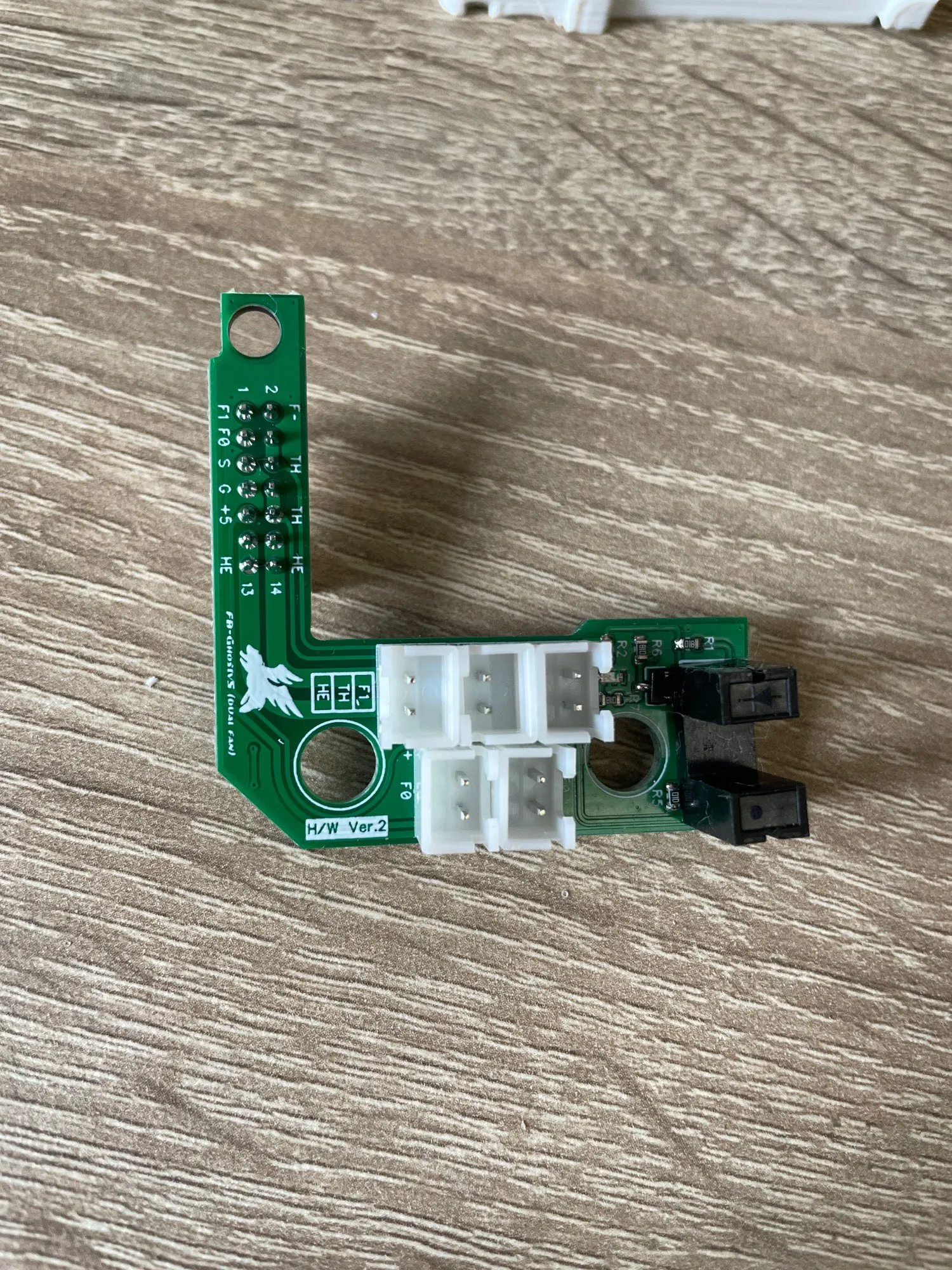

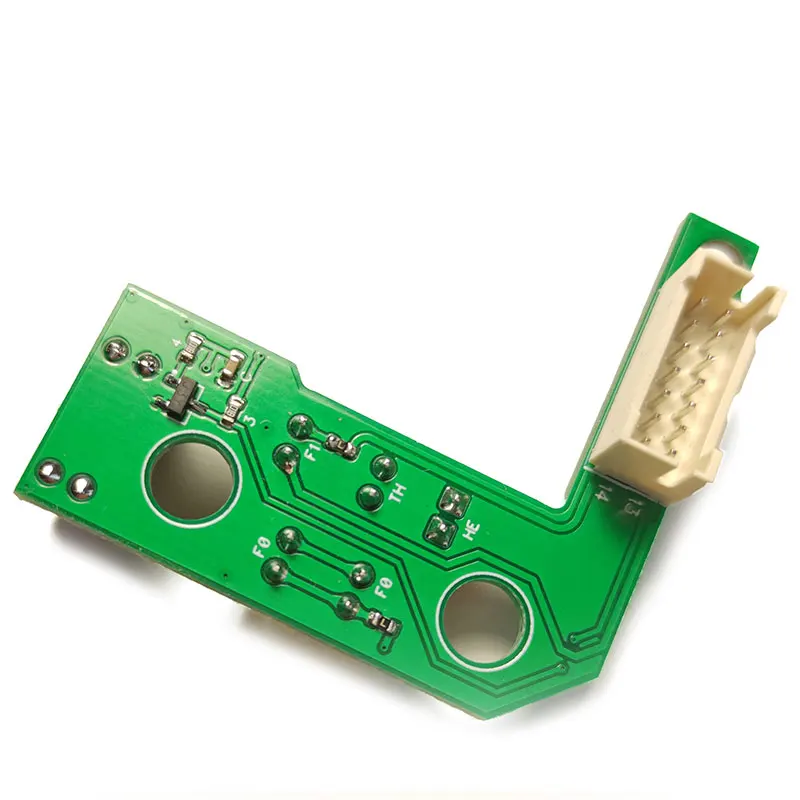

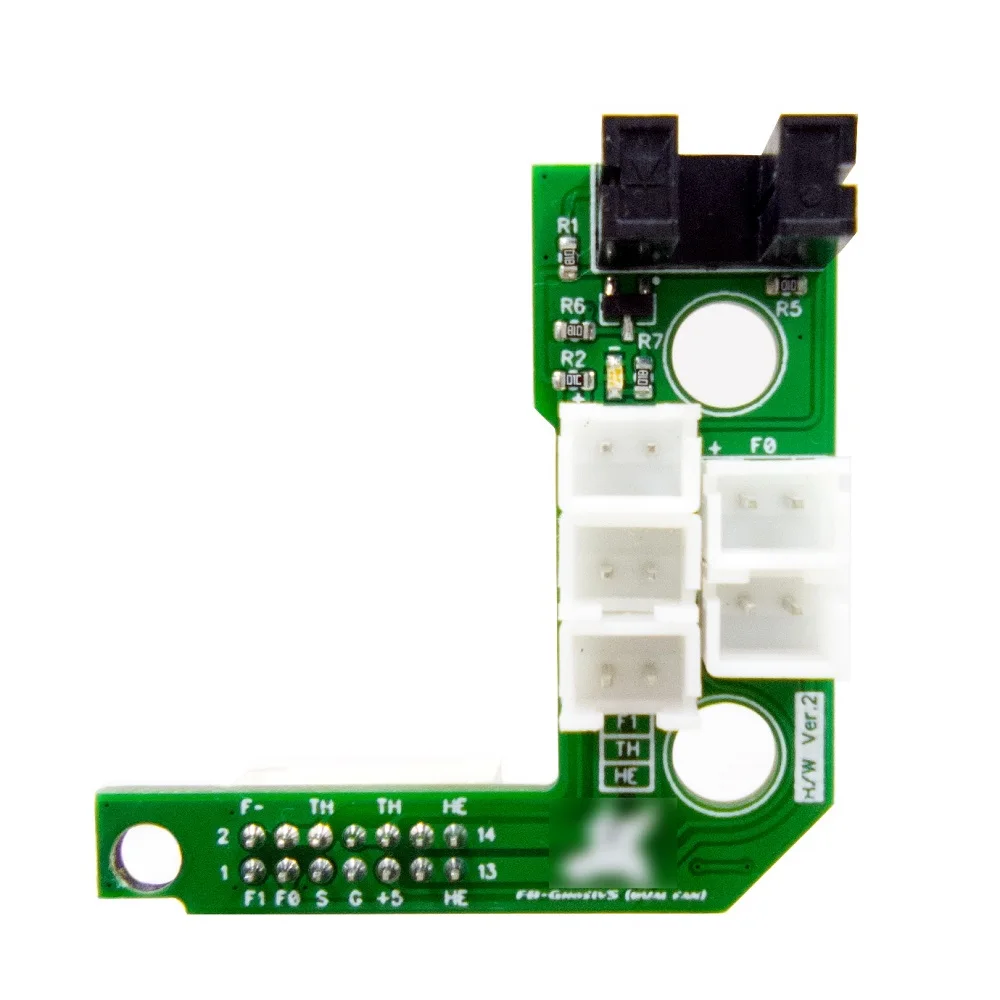

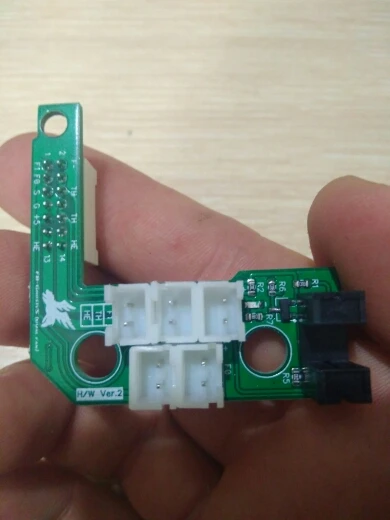

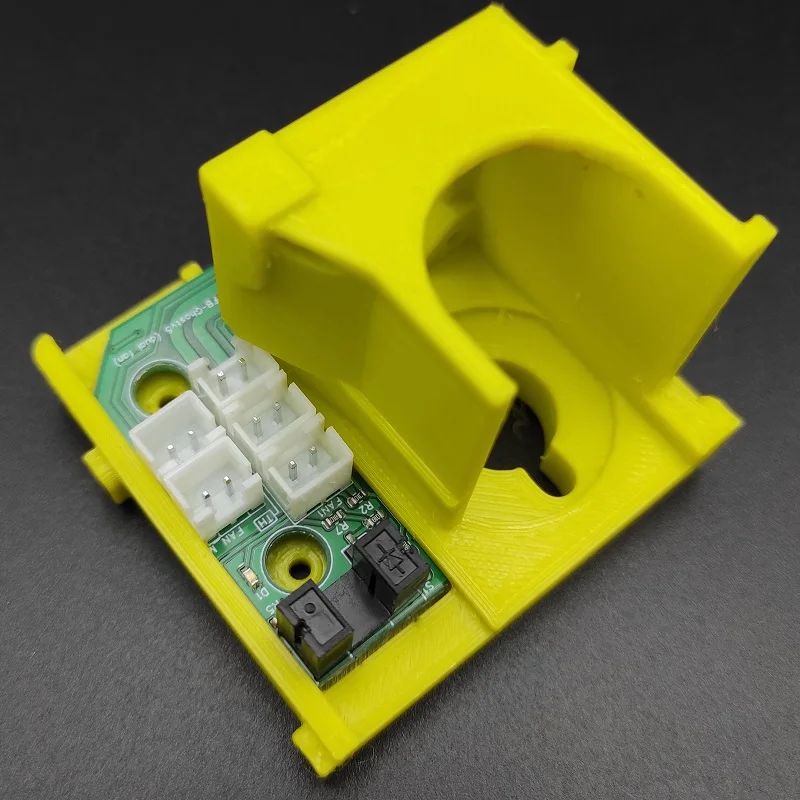

FBG5_DF_H/W Ver 2(в продаже с 5 ИЮНЯ 21 - всего 160 штук):
Переместили компоненты по плате, чтобы они не мешались при монтаже креплений
Уменьшили ширину платы на 0.5 мм, чтобы легче заходило в основание для сборки головы
Переместили разъемы 2-х выводные для большей симметрии и компактности
Добавили обозначение элементов на плате

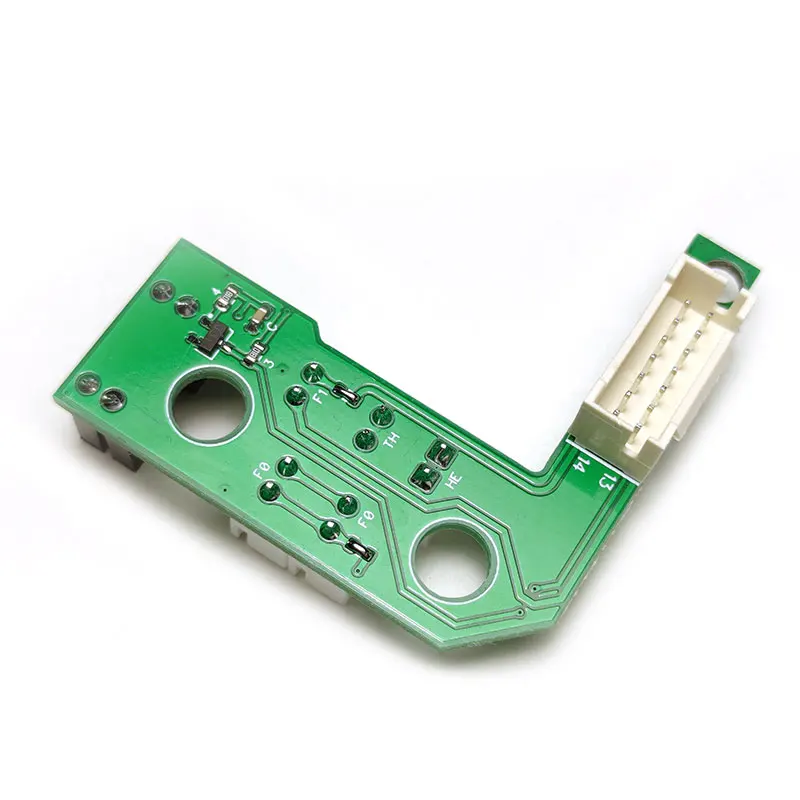

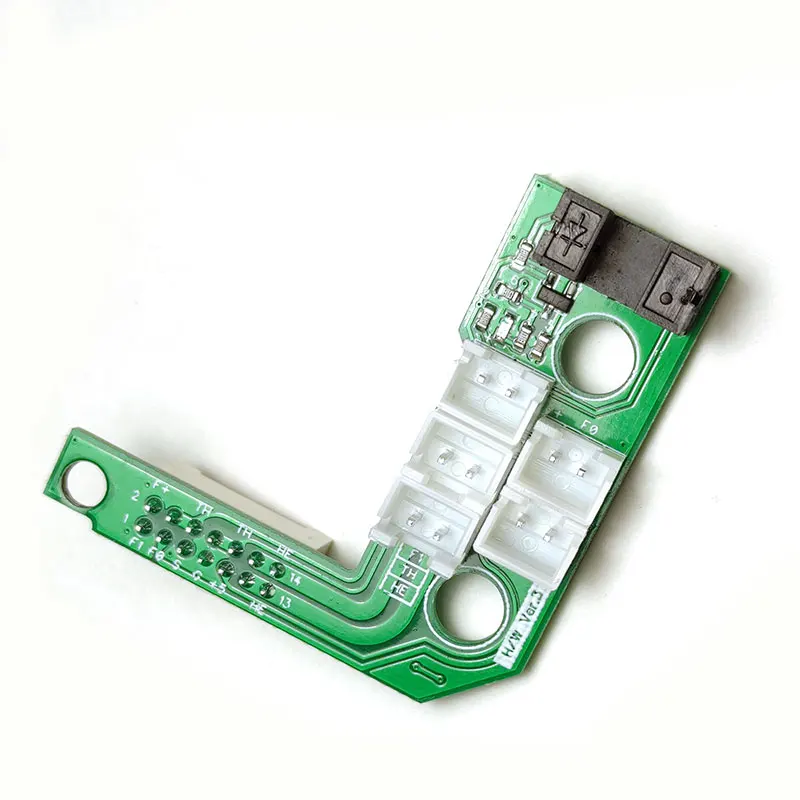

FBG5_DF_H/W Ver 3 (с 15 ОКТ 2021 - всего 120 штук):
Компоненты перемещены для снижения риска повреждения при сборке. Ранее регулярно могли отламывать компоненты R5 с лицевой стороны, при установке креплений от модернизированной головы.
По линии питания вентиляторов подготовлены 2 площадки под будущие предохранители. Сейчас просто перемычки.
Постарались плотнее сдвинуть разъемы и почти полностью избежать их перекоса при сборке. Разъем питания нагревателя как мешался, так и будет слегка мешаться, что приведет к необходимости поработать напильником.

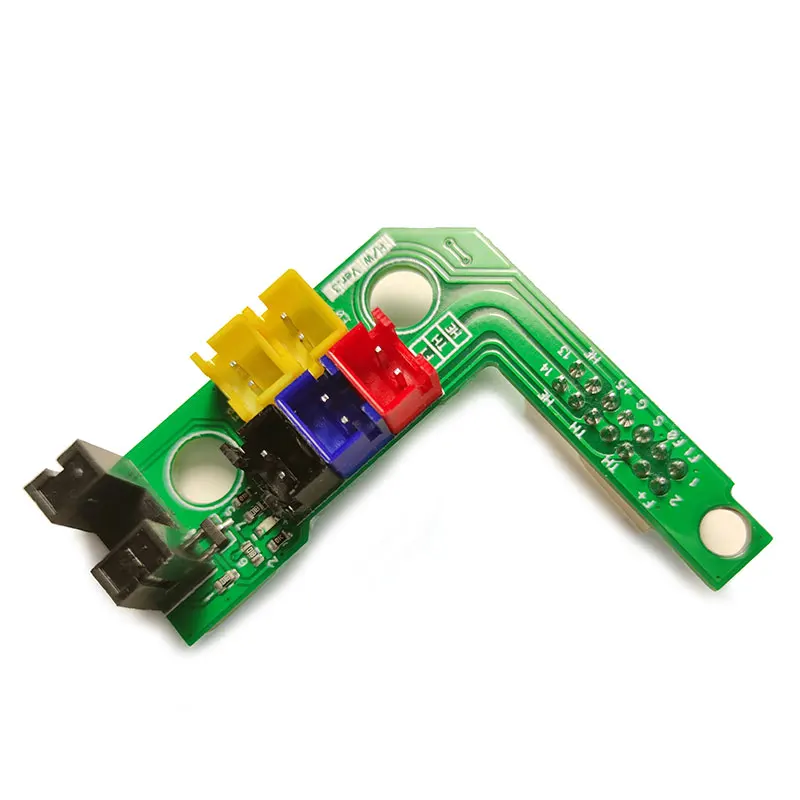

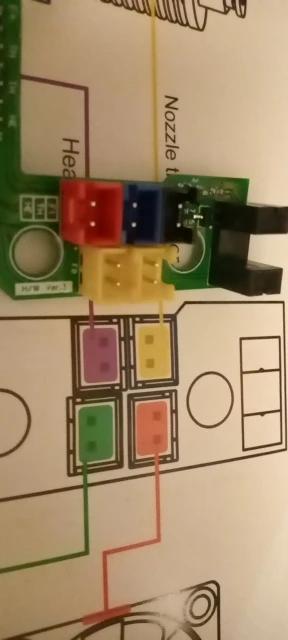

FBG5_DF_H/W Ver 3(1) (с 27 ОКТ 2021):
Установили предохранители по линии питания вентиляторов - номинал 1 ампер. Теперь при коротком замыкании есть шанс снизить вероятность повреждения проводников на плате.

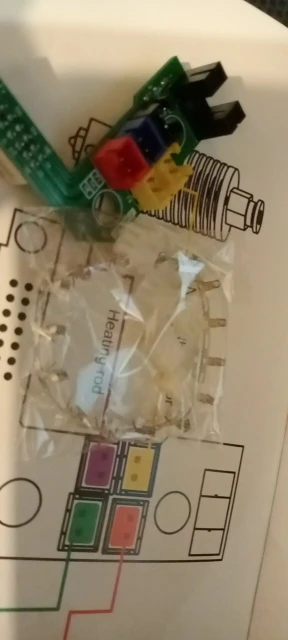

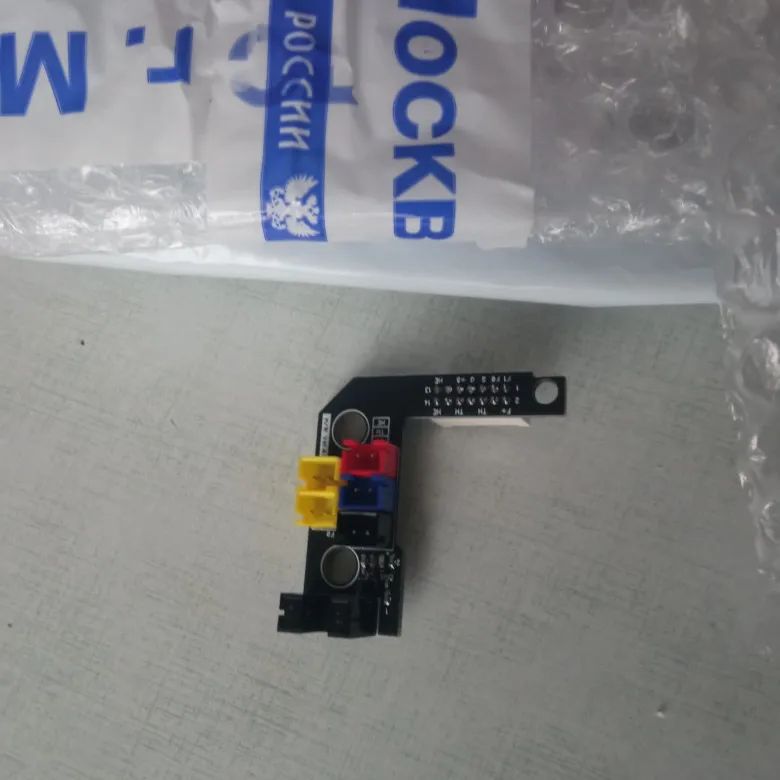

Установлены цветные разъемы:
HE - нагревательный элемент
TH - термистор
F0 - обдув модели
F1 - обдув радиатора хотэнда

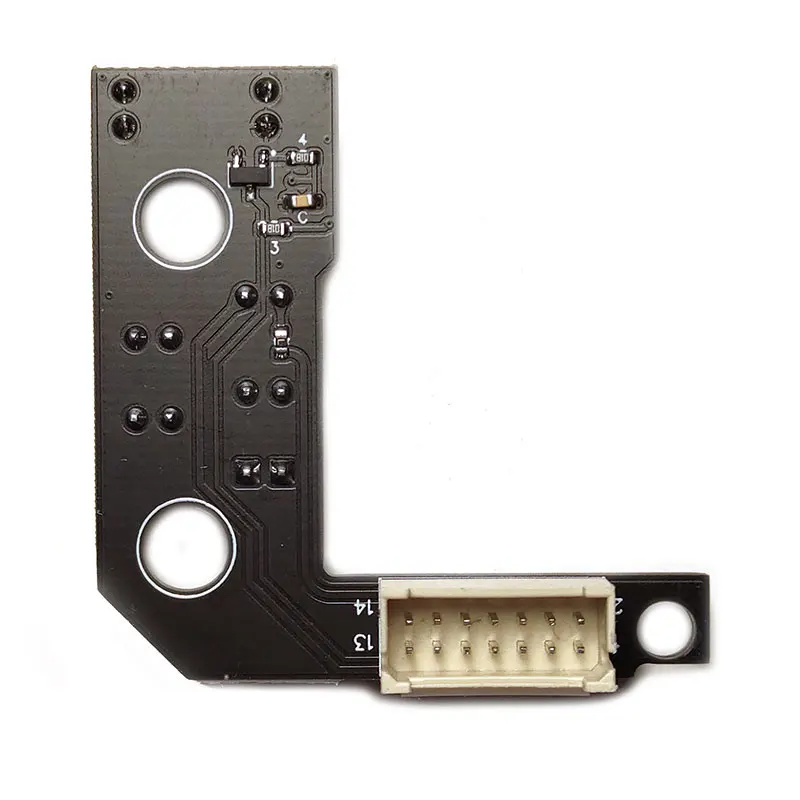

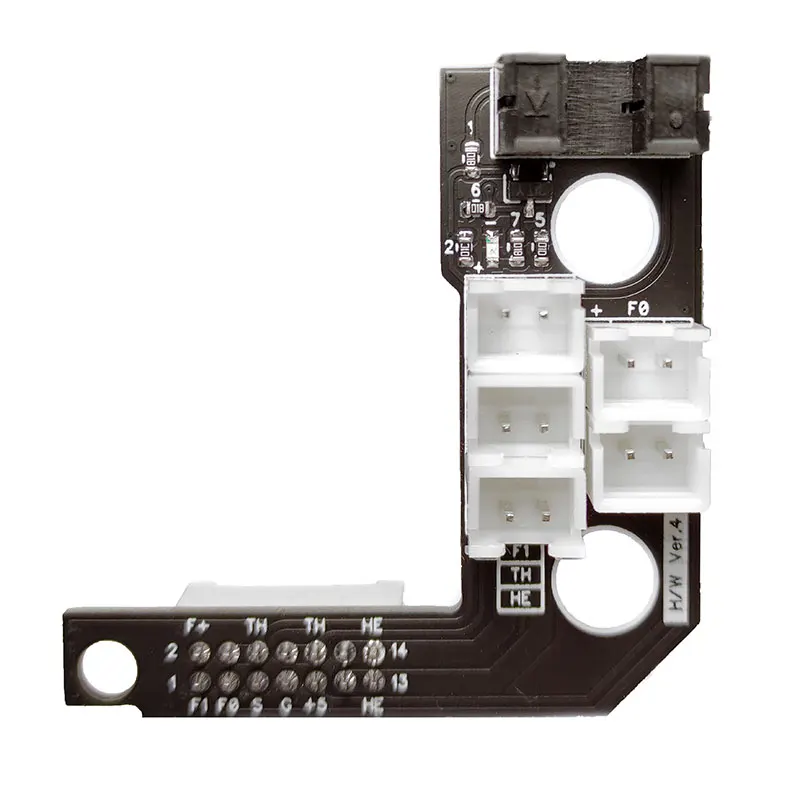

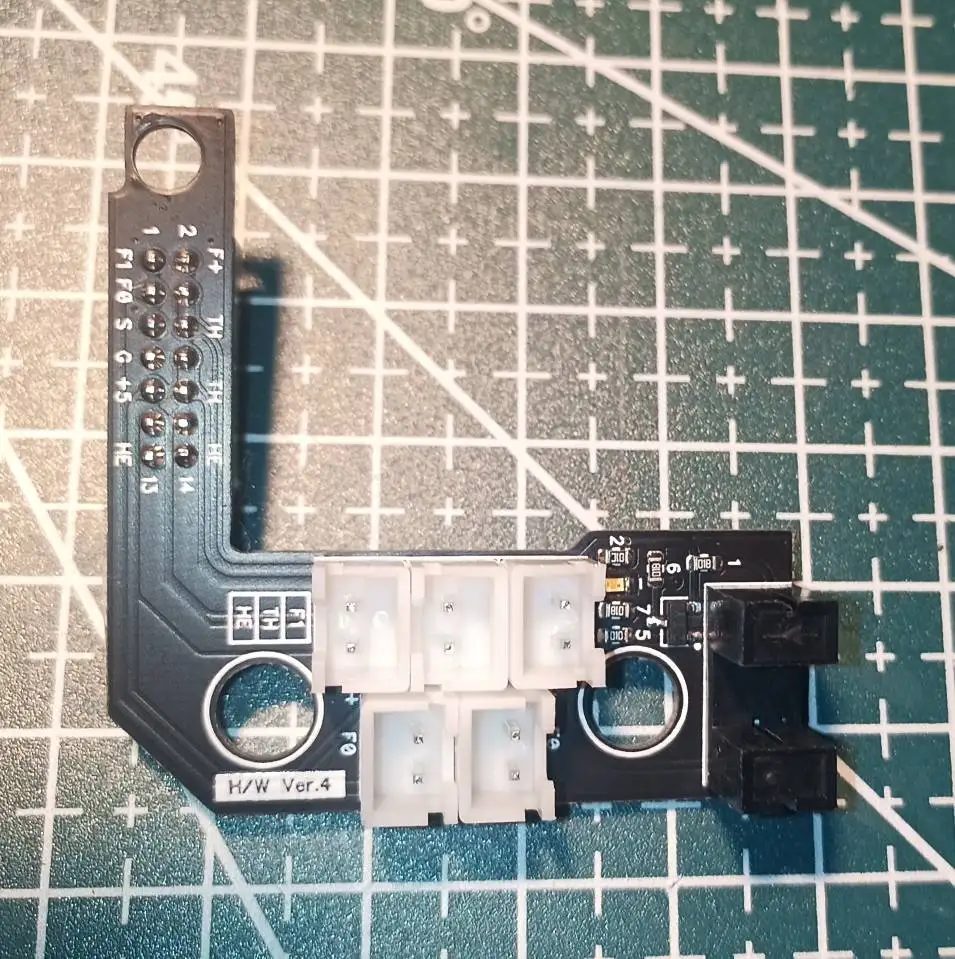

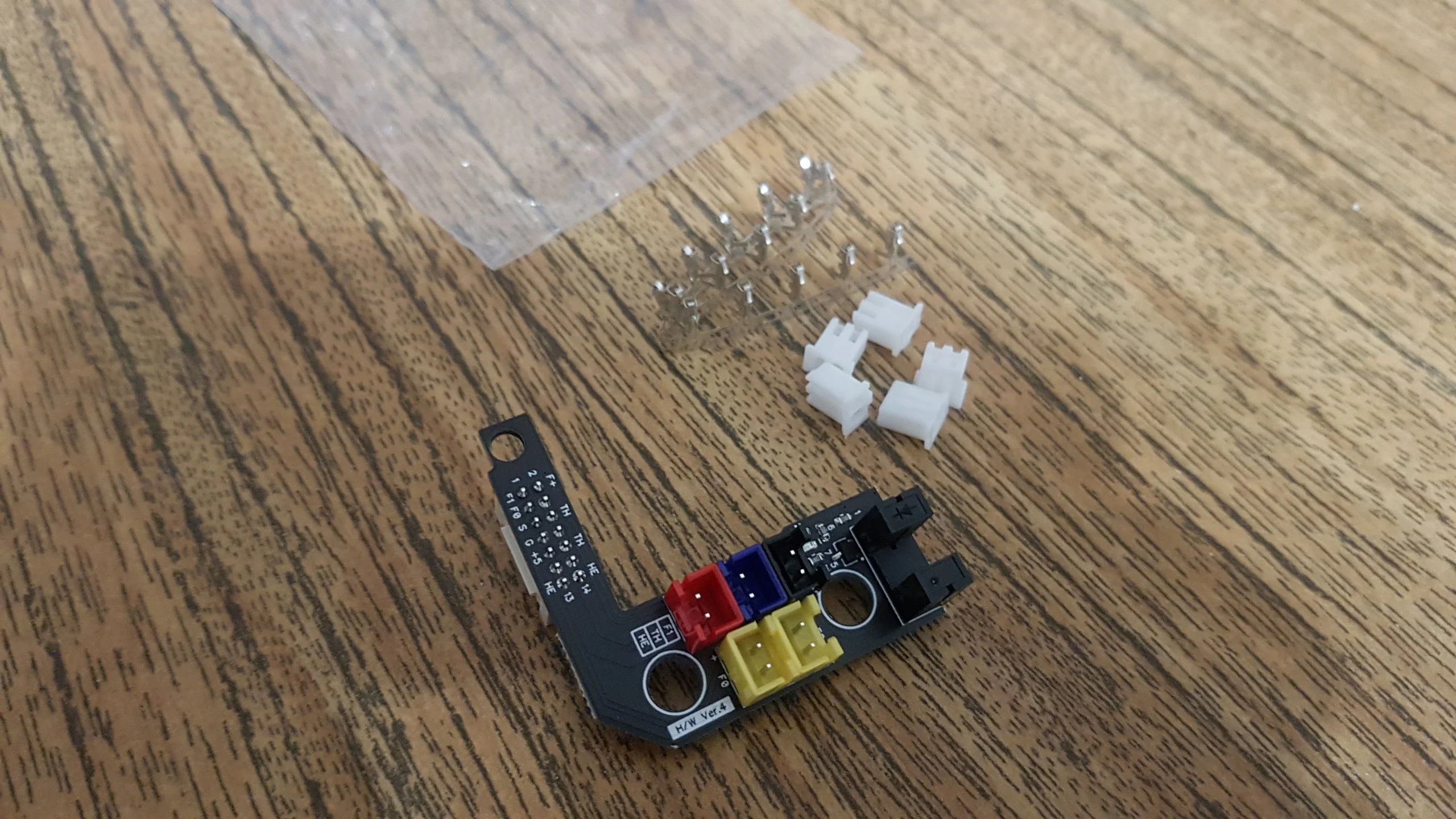

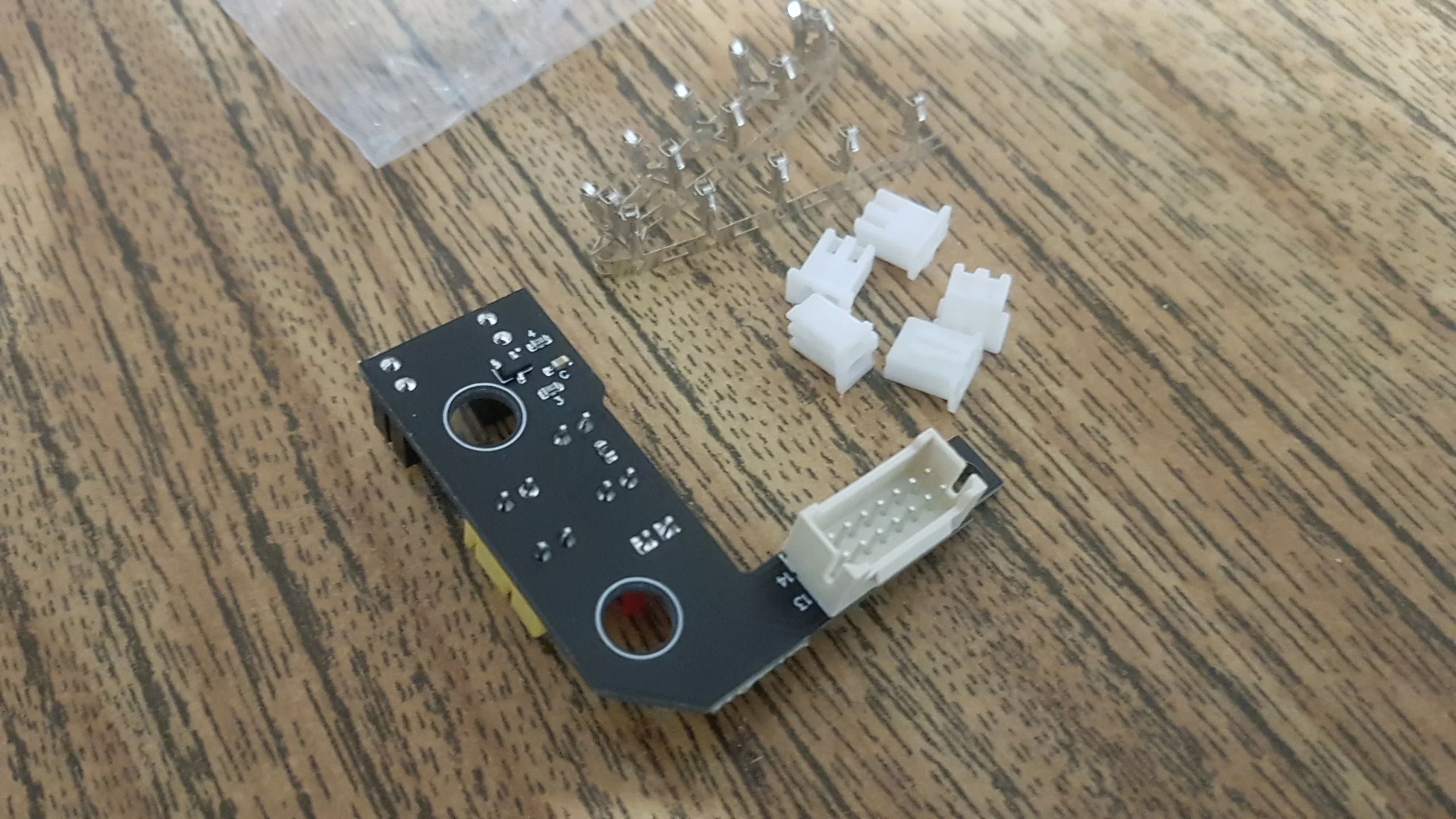

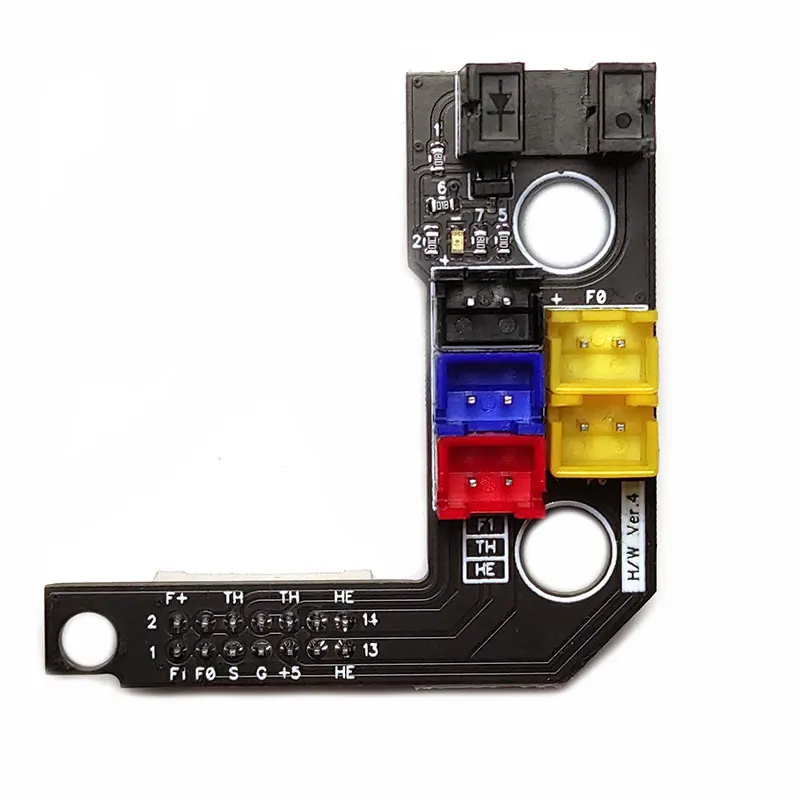

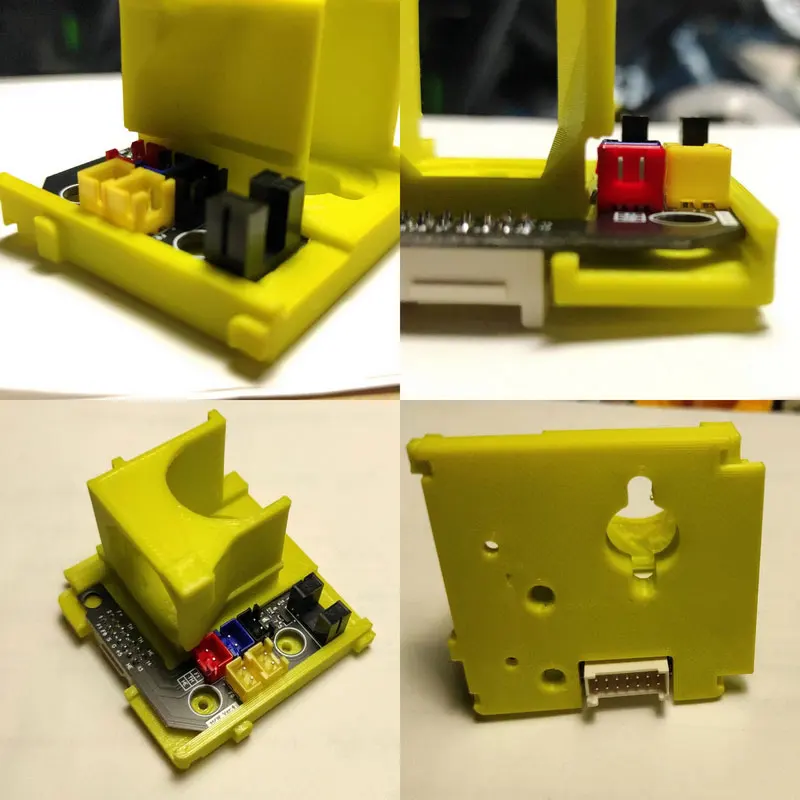

FBG5_DF_H/W Ver 4 (с 28 ДЕК 2021):
Оставили 1 предохранитель на линию питания вентиляторов - 1 ампер
Сменили цвет с зеленого на черный матовый
С 23 ЯНВ 2022 года, цветные разъемы будут комбинироваться с белыми и далее полностью цветные перестанут использоваться.
Обратите внимание, что не рекомендуется использовать нагревательные элементы свыше 24В 50Вт. Если очень хочется, то поставить можно, но обязательно контролировать нагрев основного разъема на плате.
***********

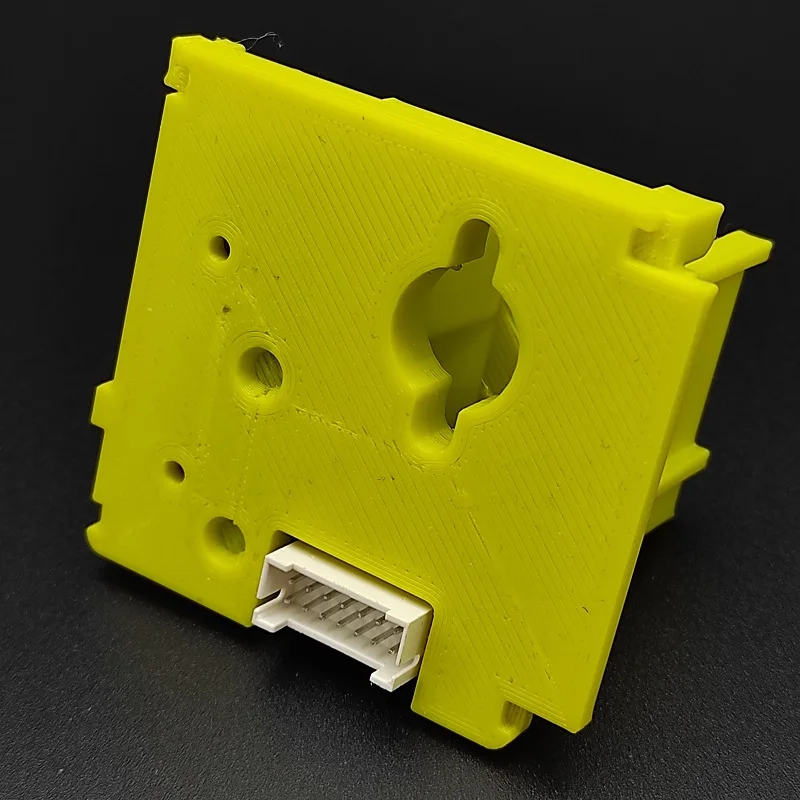

Делалось под этот проект https://www.thingiverse.com/thing:4615328
*********************
Отзывы покупателей

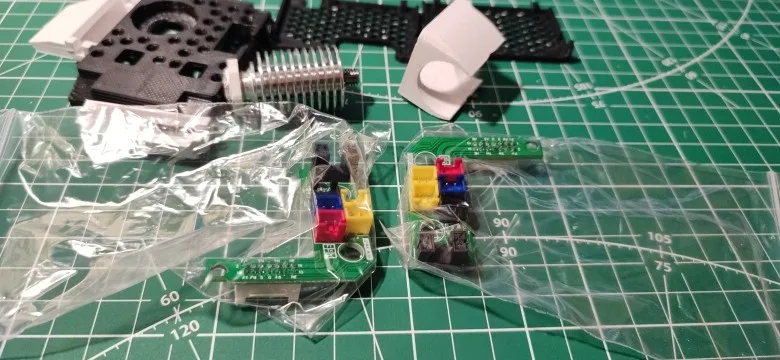

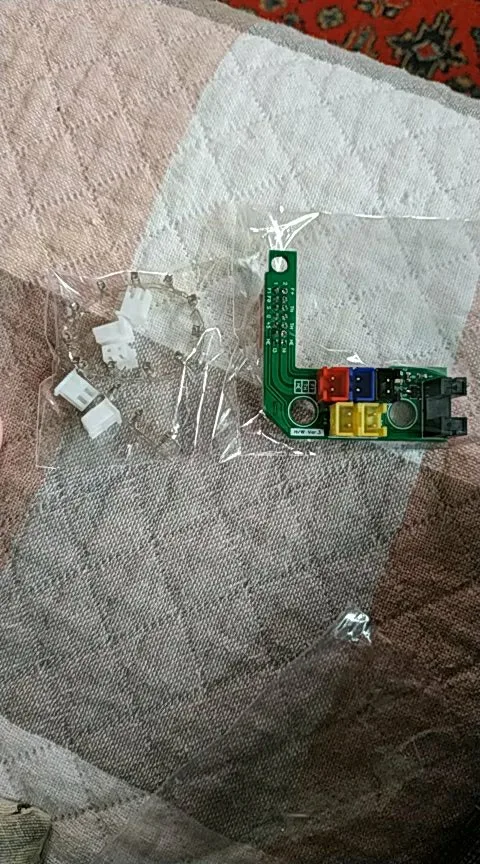

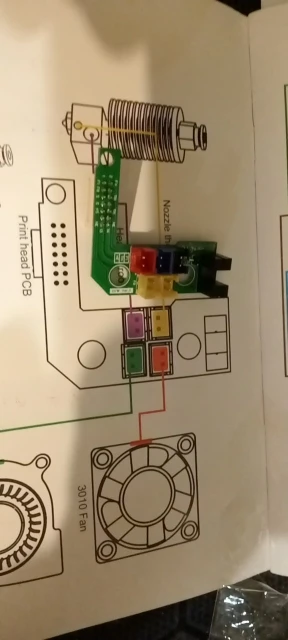

Страна: RU Color: H/W Ver 3(1) + DIY KIT Ships From: Russian Federation Доставка: MyMall: Пункт выдачи в города 19.11.2021
Правда не понял, почему тут пять разъемов, есть еще второй жёлтый, парный обдув модели или еще один вентилятор для директ? скорее всего для модели.
Страна: IL Color: Fbg5 _ df_h/W ver 2 + DIY kit Ships From: Russian Federation Доставка: Tmall mkpl CN shipping CITY 12.09.2021
платы пришли быстро в Израиль прям за 9 дней,всё чётко встало на свои места все работает,отличная работа пайки(золотые руки). очень советую продавца кошерная продукцияотличный сервис!! 5/5
D***v
Страна: RU Color: FBG5_DF_H/W Ver 2 + DIY KIT Ships From: Russian Federation Доставка: в пункт выдачи 15.09.2021

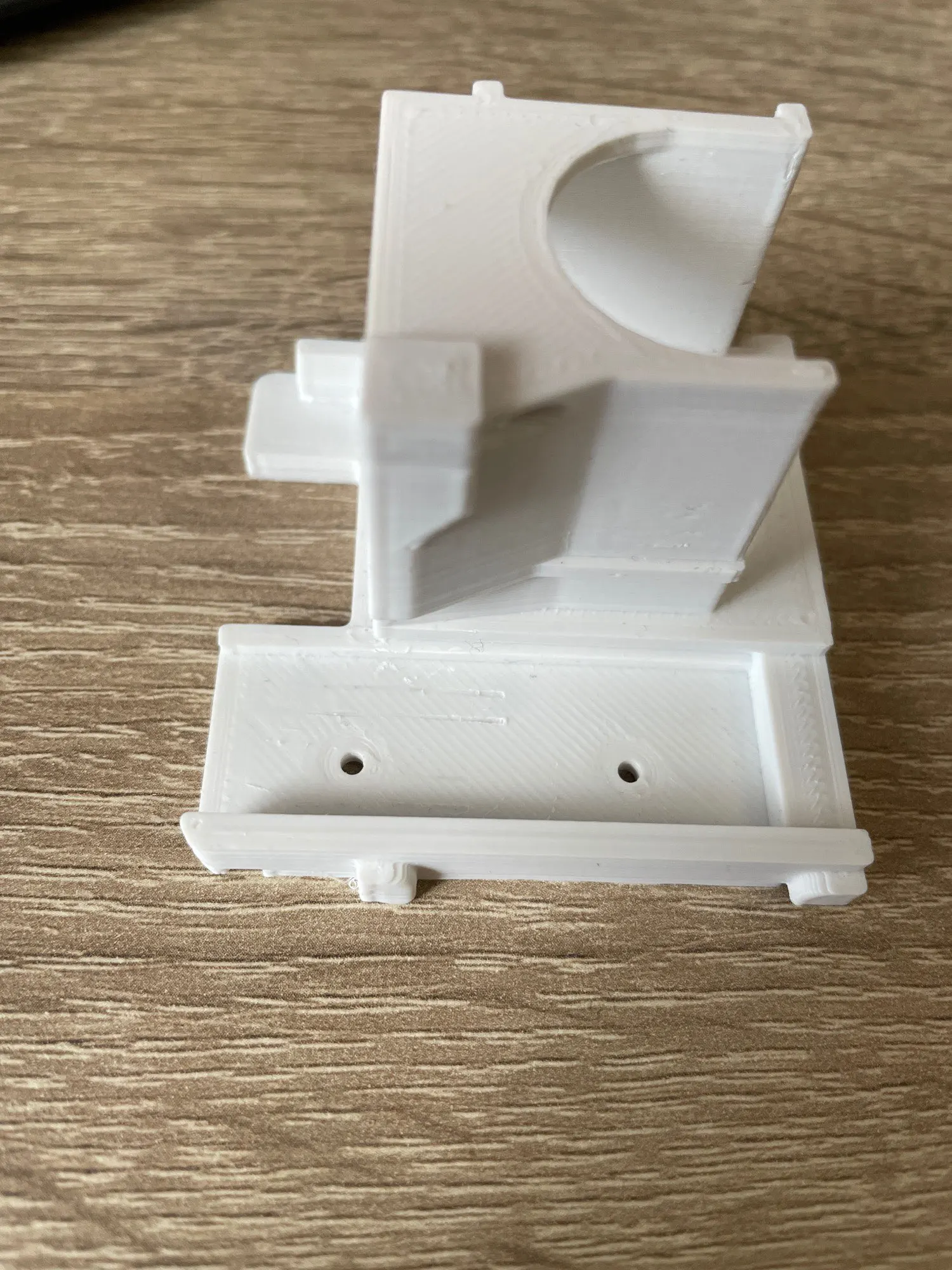

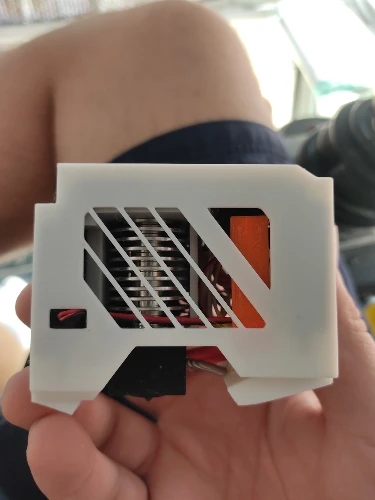

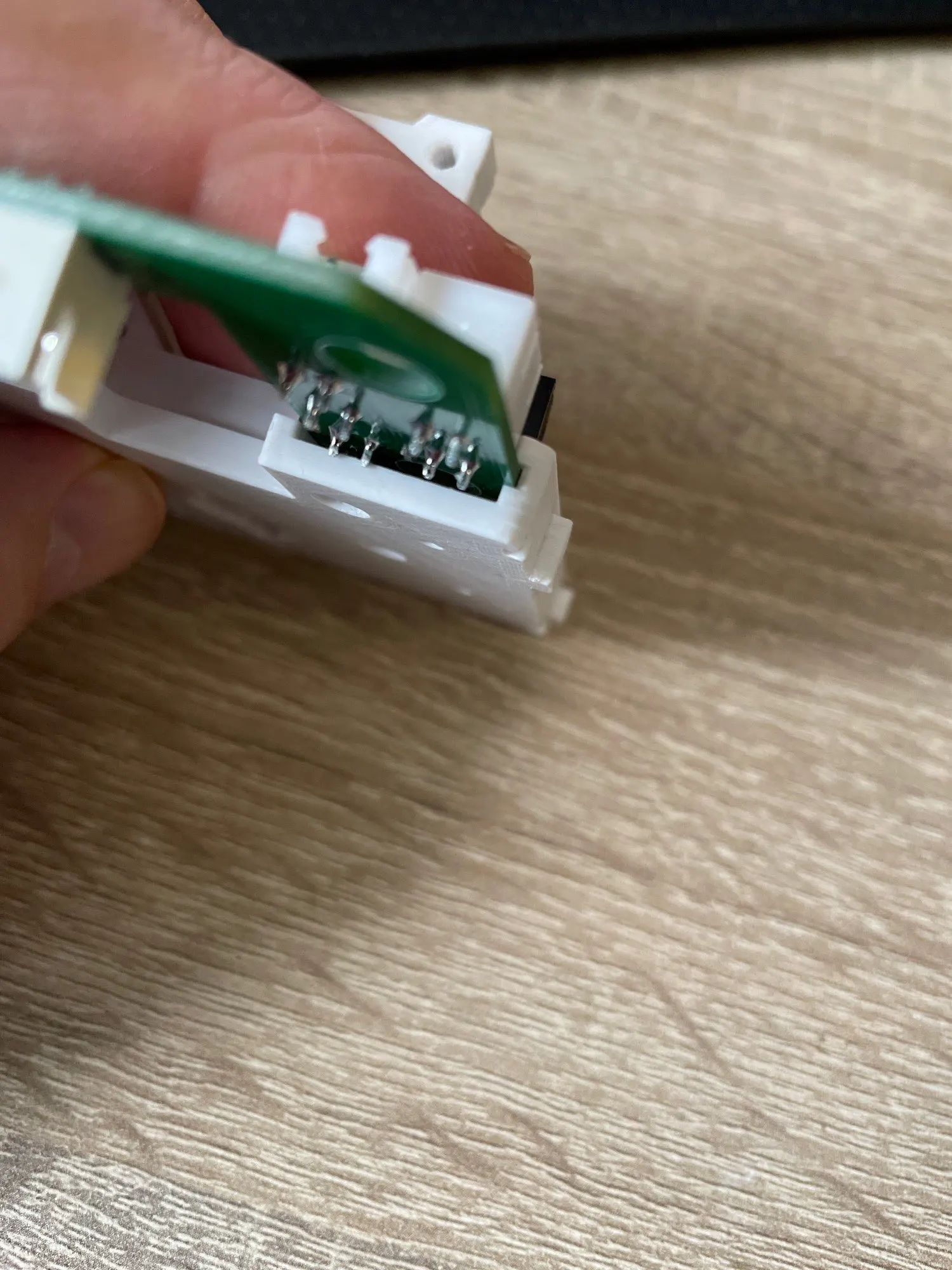

Доставка быстрая. Плата на вид качественная. При установке в напечатанную голову оказалось, что ножки распаянных разъемов слишком длинные. Их надо откусывать.
P***v
Страна: RU Color: H/W Ver 3(1) + DIY KIT Ships From: Russian Federation Доставка: MyMall: Пункт выдачи в города 18.11.2021
пока не проверял, доставка быстрая. Соберу новую голову, дополню
A***n
Страна: RU Color: H/W Ver 3(1) Ships From: Russian Federation Доставка: MyMall: Пункт выдачи в города 08.11.2021
Супер-быстрая доставка. Платы упакованы как надо, замотаны в пупырчатую пленку. Разъемы стали разноцветными, мелочь, а приятно. Скоро соберу быстросменные головы на медведя ))
N***v
Страна: RU Color: FBG5_DF_H/W Ver 2 Ships From: Russian Federation Доставка: в пункт выдачи 11.09.2021

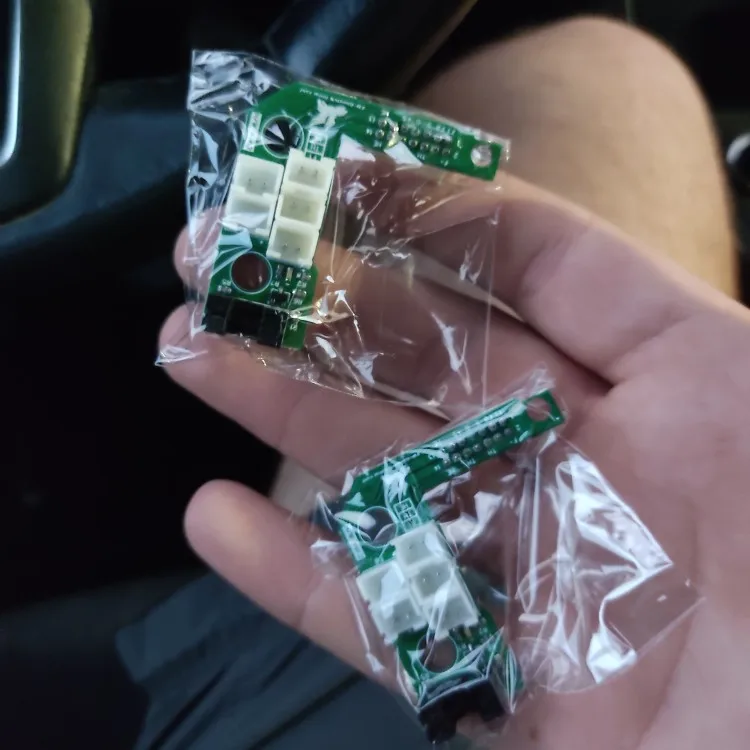

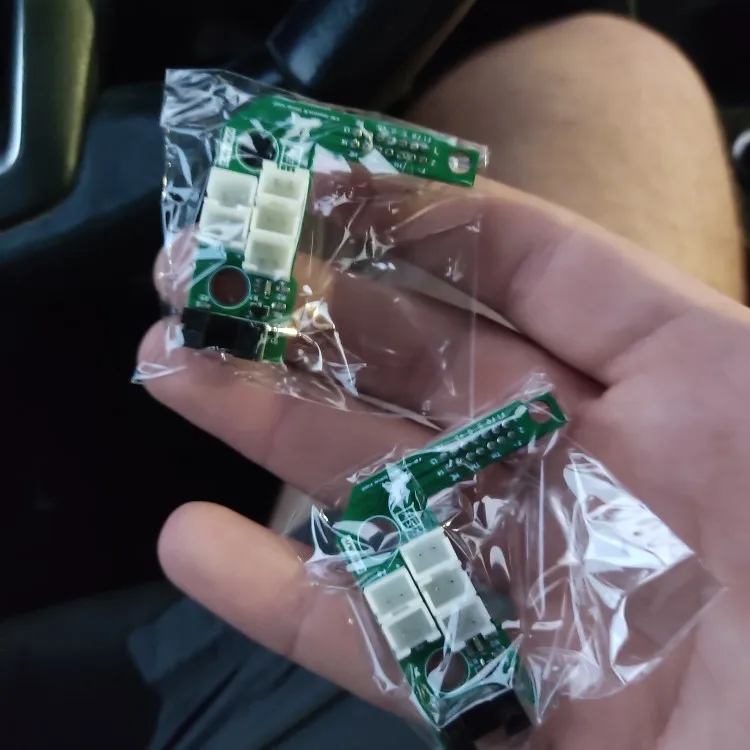

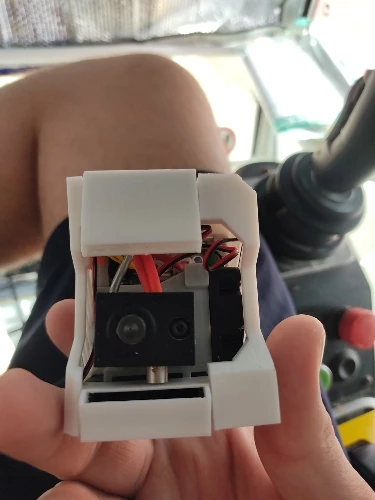

Плату доставили быстро и без проблем, на эмейл даже пришел чек. Упаковано не очень, тоненькая пенка и пакет. Плата полностью функционирует, есть зеленый светодиод, сигнализирующий о срабатывании концевика. чуть-чуть не подходит под проект головы от Сергея Панина, мешается один из разьемов, и еще у большого разьема длинные ножки. И то и другое решается кусачками за минуту.
A***v
Страна: RU Color: FBG5_DF_H/W Ver 2 + DIY KIT Ships From: Russian Federation Доставка: MyMall: Пункт выдачи в города 30.09.2021
Быстро, качественно.
I***v
Страна: RU Color: FBG5_DF_H/W Ver 2 + DIY KIT Ships From: Russian Federation Доставка: в пункт выдачи 19.09.2021

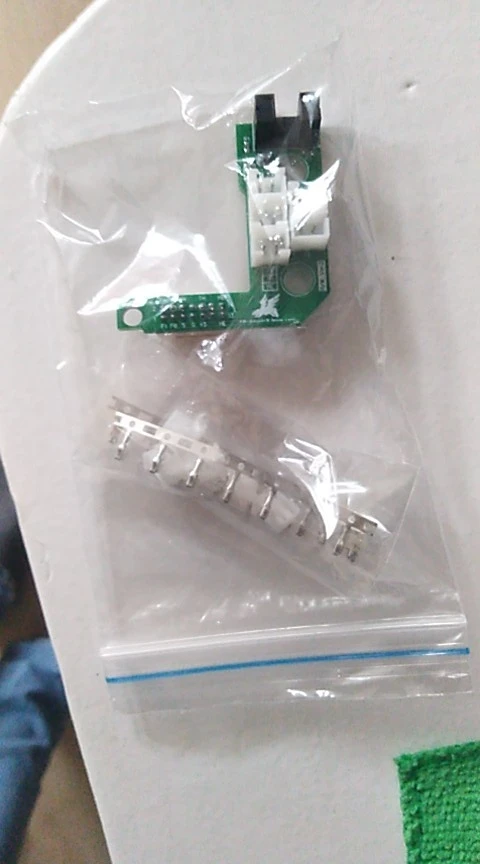

Огромное спасибо за пины)
A***v
Страна: RU Color: H/W Ver 3(1) + DIY KIT Ships From: Russian Federation Доставка: MyMall: Пункт выдачи в города 19.12.2021
красивое... а когда заниматься переделкой...? некогда
M***v
Страна: RU Color: H/W Ver 3(1) Ships From: Russian Federation Доставка: MyMall: Пункт выдачи в города 04.12.2021
Товар качественный. Быстрая доставка 6 дней. Продавцу респект.
M***v
Страна: RU Color: H/W Ver 3(1) + DIY KIT Ships From: Russian Federation Доставка: MyMall: Пункт выдачи в города 01.12.2021
Получил плату, но в работе пока не проверил, так как другие запчасти ещё не пришли. Плата упакована хорошо, пришла быстро. Посылкой доволен, всем рекомендую.
M***V
Страна: RU Color: H/W Ver 3(1) + DIY KIT Ships From: Russian Federation Доставка: MyMall: Пункт выдачи в города 17.12.2021
Качественно выполненная плата. Однако, следует иметь ввиду, что под голову с 4-мя разъемами на плате может не подойти, так как пайка снизу может помешать.
V***V
Страна: RU Color: H/w ver 3(1) Ships From: Russian Federation Доставка: MyMall: Пункт выдачи в города 02.12.2021
Внешний вид изделия на уровне. Никаких следов флюса. Маркировка на плате не очень. Отзыв будет дополнен после установки платы в голову и проверки на работоспособность.
M***v
Страна: RU Color: H/W Ver 3(1) Ships From: Russian Federation Доставка: MyMall: Пункт выдачи в города 18.11.2021
Плата отличная! все работает, качество отличное! Дороговато, но зато быстрое и готовое решение.
I***v
Страна: RU Color: FBG5_DF_H/W Ver 2 + DIY KIT Ships From: Russian Federation Доставка: : в отделение Почты России («Посылка Онлайн») 01.10.2021
Товар к сожалению не пришёл, продавец не виноват, как всегда отличилась наша почта, потеряли посылку при пересылке, открыл спор, деньги вернули.
A***v
Страна: RU Color: FBG5_DF_H/W Ver 2 + DIY KIT Ships From: Russian Federation Доставка: MyMall: Пункт выдачи в города 25.09.2021
Дошло по Москве бесплатной стандартной доставкой за 2 дня. Упаковано в стандартный почтовый пакет, щедро замотано в пупырку, плата и разъемы в zip-пакетике. Качество пайки отличное - все ровненько, следов флюса нет. На медведя пока не ставил. Продавец очень общительный и вежливый. Очень надеюсь что к моменту когда я ее "распробую" на проекте они опять появятся в продаже (на момент написания отзыва кончились).
A***v
Страна: RU Color: FBG5_DF_H/W Ver 2 Ships From: Russian Federation Доставка: MyMall: Пункт выдачи в города 05.10.2021

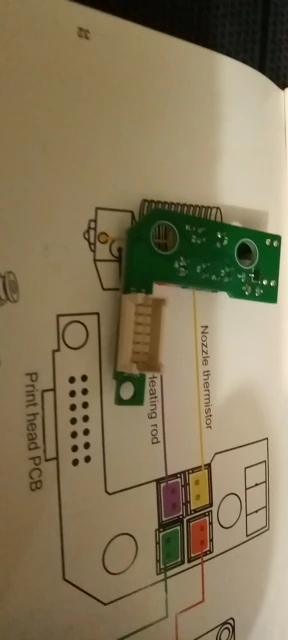

качество пайки отличное. в работе пока не проверил. но с предыдущей 1 версией проблем не было. эта чуть меньше в размерах и чуть другой компоновки.
