WM8960 стерео кодек аудио модуль I2C I2S интерфейс, воспроизведениезапись модуль

Обзор

Этот низкомощный аудио модуль основан на WM8960, поддерживает стерео кодирование/декодирование, поддерживает звукозапись, более того, он может непосредственно управлять динамиками для воспроизведения музыки.

Особенности

Интегрирует высококачественный Кремниевый микрофон MEMS, поддерживает звукозапись Бортовой стандартный 3,5 мм 4-сегментный разъем для наушников, позволяет записи звука через внешний наушники с микрофоном Бортовой двухканальный динамик Интерфейс, непосредственно диски динамиков Поддерживает распространенные Аудио Частота дискретизации, таких как 8/11.025/22.05/44.1/48 кГц и т. д. Поддерживает звуковые эффекты, такие как стерео, 3D окружающие и т. Д. Поставляется с разработанными ресурсами и руководством (STM32 примеры для воспроизведения, записи)

Технические характеристики

Кодек: WM8960 Рабочее напряжение: 3,3 V Интерфейс управления: I2C Аудио интерфейс: I2S Формат аудио: WAV Сигнал DAC-Коэффициент шума: 98дБ Соотношение сигнал-шум ADC: 94 дБ Наушники Драйвер: 40 мВт (16Ω @ 3,3 V) Драйвер динамика: 1 Вт на канал (8Ω BTL)

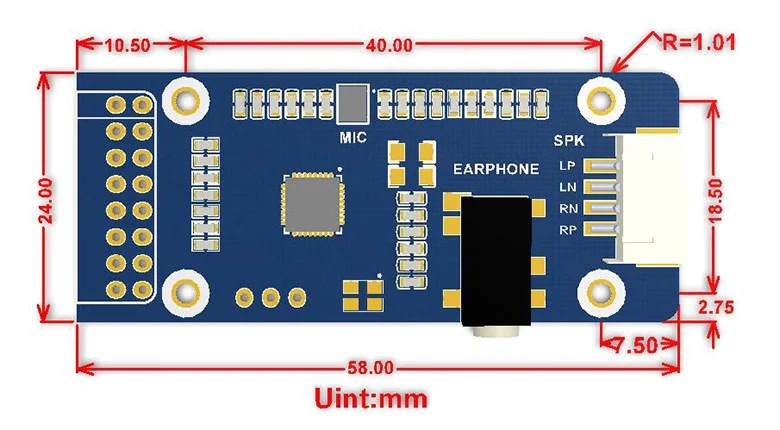

Размеры

Посылка

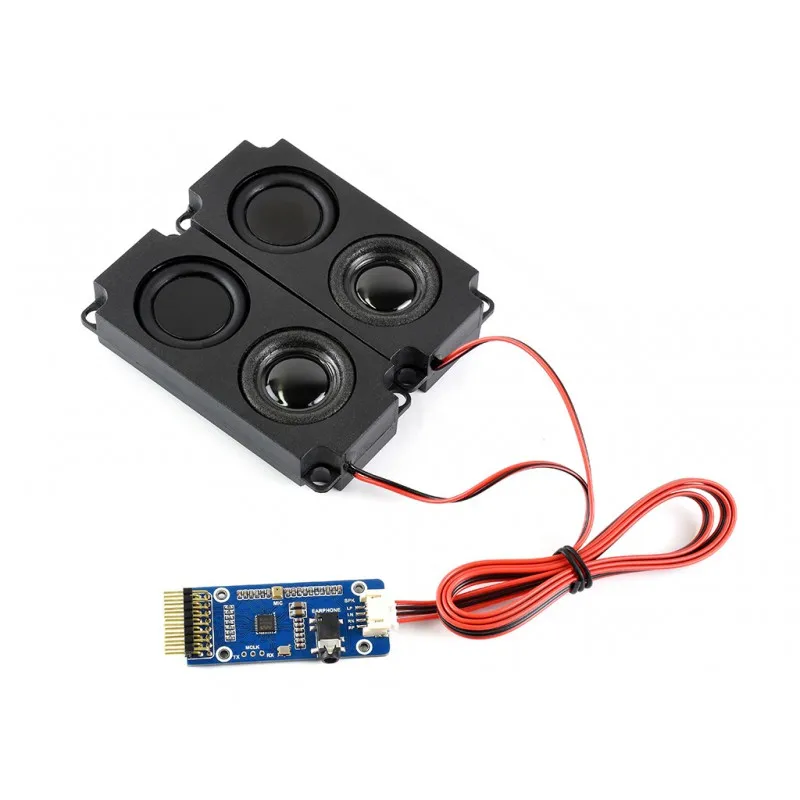

Примечание: динамик (8Ω 5W) на фото не входит в комплект. WM8960 аудио Плата x1
