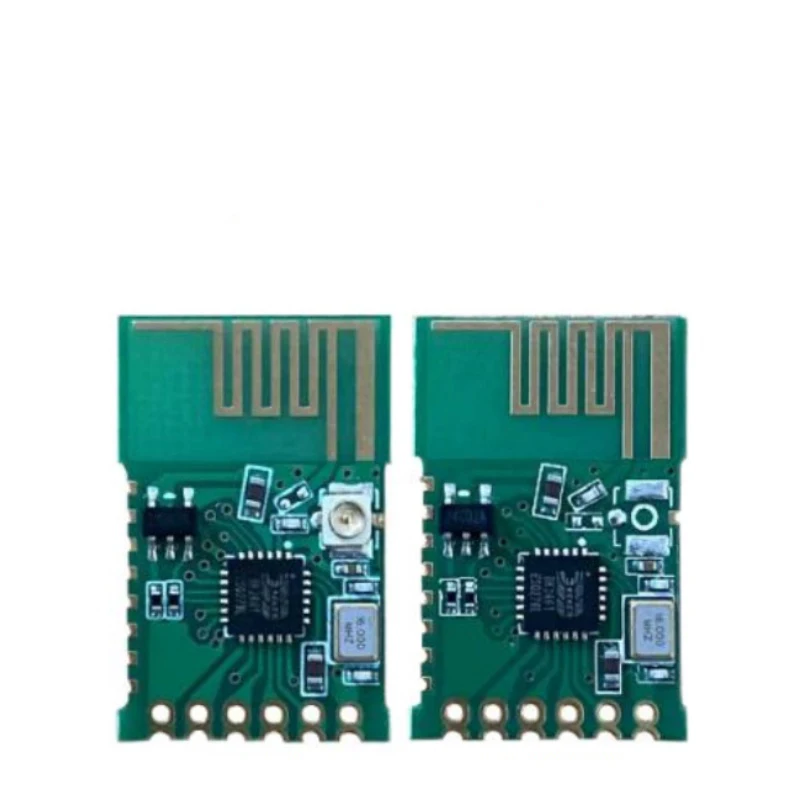

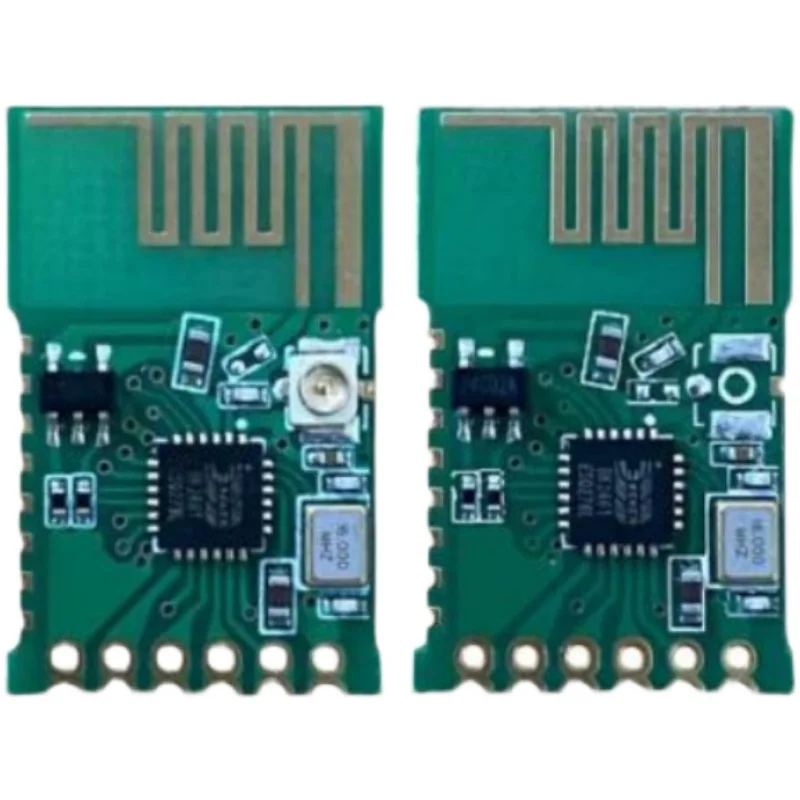

Модуль JDY-41 2,4G беспроводной модуль последовательного порта 2,4G пульт дистанционного управления значение последовательного порта Прозрачная передача

Ссылка для загрузки данных: https://pan.baidu.com/s/1alub7gi9Qa1BJMRDjI4DQQ

1. Описание функции

JDY-41 разработан с использованием технологии 2,4G, с расстоянием обзора 160 метров, прозрачной передачей последовательного порта, переключателем управления, маломощным пультом дистанционного управления и обучением дистанционному управлению. В частности, JDY-41 и JDY-40 совместимы только с упаковкой печатной платы, и протокол связи завершен. Он другой. JDY-41 имеет прозрачную передачу на большие расстояния. Каждый пакет данных проверяется. Получатель не получит искаженные данные. Расстояние связи значительно Улучшено. Измеренное расстояние связи составляет 160 метров без потерь. Посылка, поддержка последовательного порта для отправки команд для управления высокими и низкими уровнями контактов GPIO на принимающем конце, Последовательная связь поддерживает прозрачную последовательную связь, связь с последовательным портом, который отправляет инструкции, прозрачная Последовательная связь означает, что серийная связь трансивера не имеет формата, что передает передатчик, Приемник получит для всех данных, вводимых последовательным портом передатчика, Последовательная связь команды поддерживает связь с устройством, добавляя целевой адрес перед данными, А Прозрачная передача данных поддерживает передачу ответа ACK. Передатчик прозрачно передает данные на приемник, и передатчик будет знать, получил ли он приемник., Пульт дистанционного управления поддерживает получение, чтобы узнать идентификационный код передающего конца. После того, как обучение прошло успешно, принимающий конец пульта дистанционного управления будет принимать только предназначенный пульт дистанционного управления.

Два варианта применения

2,1: пульт дистанционного управления 2,4G

2,2: 2,4G беспроводной последовательный порт Прозрачная передача

2,3: от Bluetooth до 2,4G или от Wi-Fi до 2,4G Последовательная связь

2,4: Управление переключателем IO

2,5: 2,4G контроль игрушек

2,6: приложение «умный дом»

Совет: Управление ввода-вывода, переключатель, пульт дистанционного управления и другие приложения не требуют внешнего микроконтроллера

Три, технические параметры

Модель

JDY-41

Цвет

Зеленый

Рабочая частота

2,4 г

Мощность передачи

12 дБ

Рабочая температура

-40 ℃-80 ℃

Чувствительность приема

-96 дБ

Дальность передачи

160 метров

Рабочее напряжение

2,2 В-3,6 В

Ток TX

40 мА

Ток RX

24 мА

Ток сна

10 мкА

Интерфейс связи

СтандартПоследовательный порт d TTL
