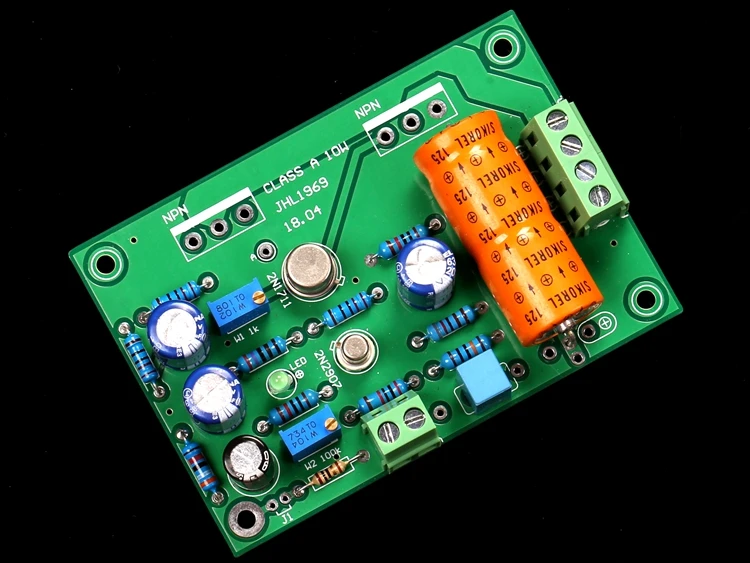

Новый монофонический усилитель мощности kaоланхон DC26V 10 Вт 2SC5200 чистый класс A плата JHL1969 большая трубка 2N2907 2N1711 Плата усилителя мощности

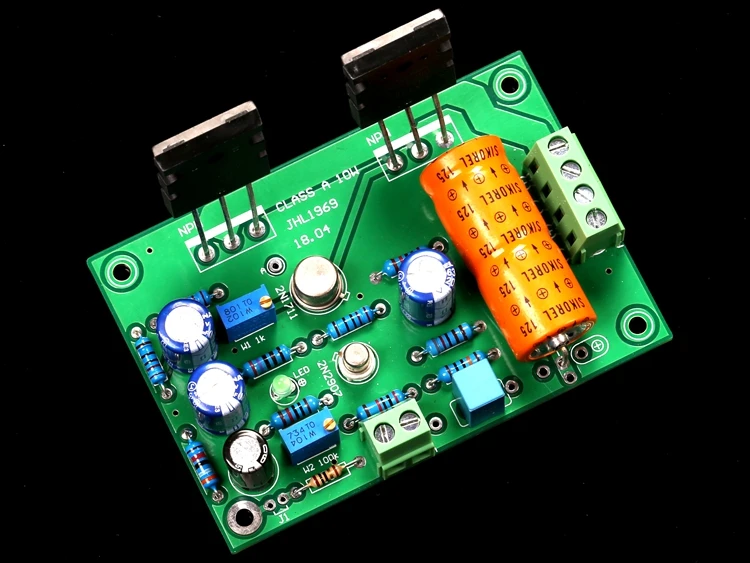

Отгруженная готовая доска

Выходная мощность: 10 Вт

Напряжение питания: DC26V, трансформатор моно резерв 150w

Метод отладки:

Отрегулируйте W2 и Измерьте напряжение постоянного тока в точке A до 1/2 напряжения источника питания;

Регулировки W1, источника питания временно не подключен в серии с 0,1 Ом резистор,

Измеренное напряжение ниже 0,12 V (120mV), и заключительный ток 1.2A;

Размер печатной пластины: 89 мм * 61 мм 2 мм Толстая печатная пластина, 70um сверхтолстая медная фольга

Материал:

Силовая трубка принимает оригинальный бренд Новый 2SC5200, или Sanken Guanwang 2SC2922;

2N2907 и 2N1711 усиления напряжения разбираются и упаковываются;

Электролиз осевого выхода;

Увеличенная часть сделана из пятицветного кольцевого металлического резистора 1/2 Вт;
