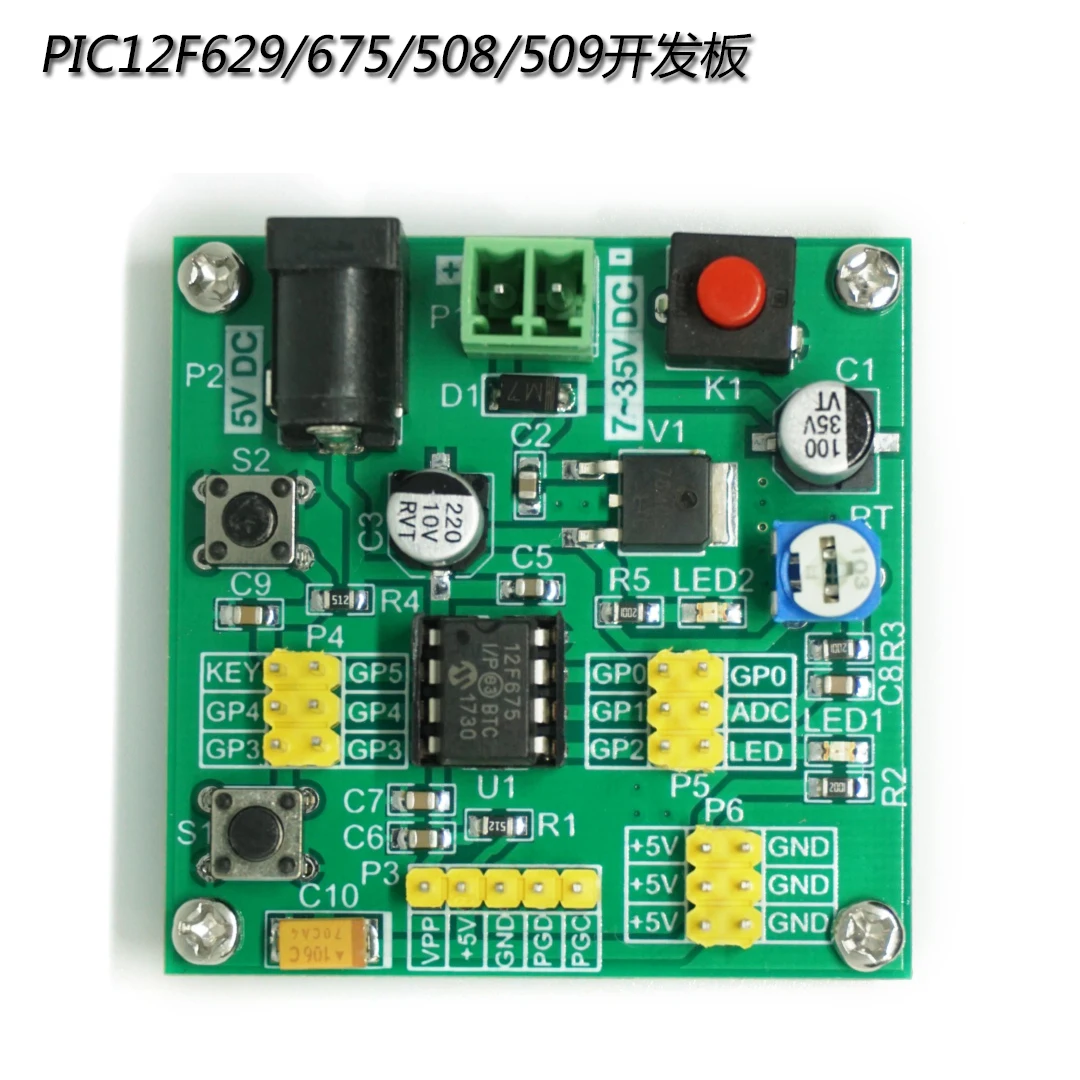

Характеристики продукта:
1. Напряжение питания: Есть два способа питания, черный разъем с круглым отверстием принимается, и входное напряжение is5V, диапазон входного напряжения поставляется зеленым двухъядерным разъемом 7-35 в
2. Основной чип управления: Есть четыре варианта, namelyPIC12F629, PIC12F675, PIC12F508andPIC12F509
3. Встроенные ресурсы: Двусторонняя кнопка, все wayLED, односторонний регулируемый резистор, простой в использовании эксперимент, что необходимо отметить, это функция choicePIC12F675ChipsADConversion.
Характеристика:

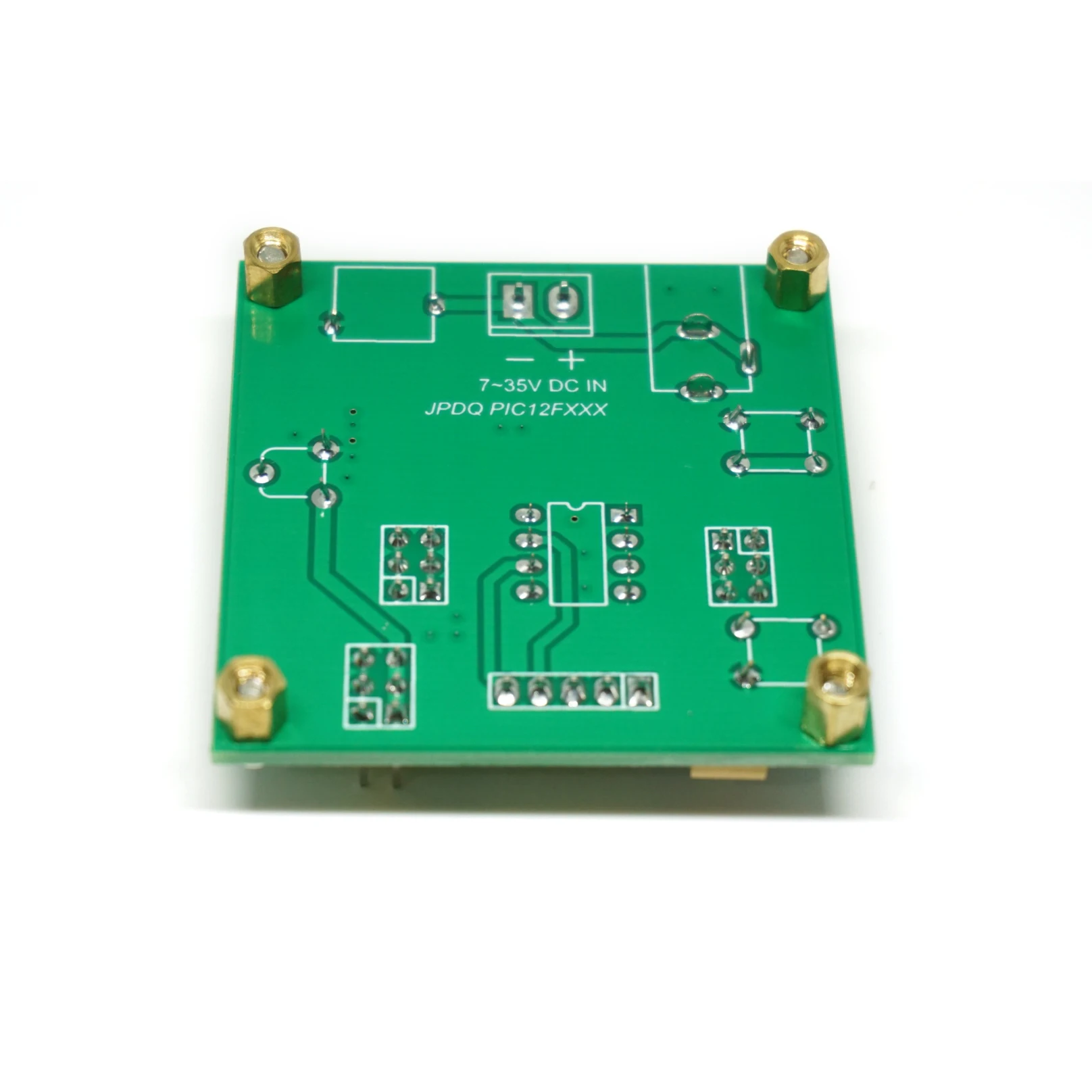

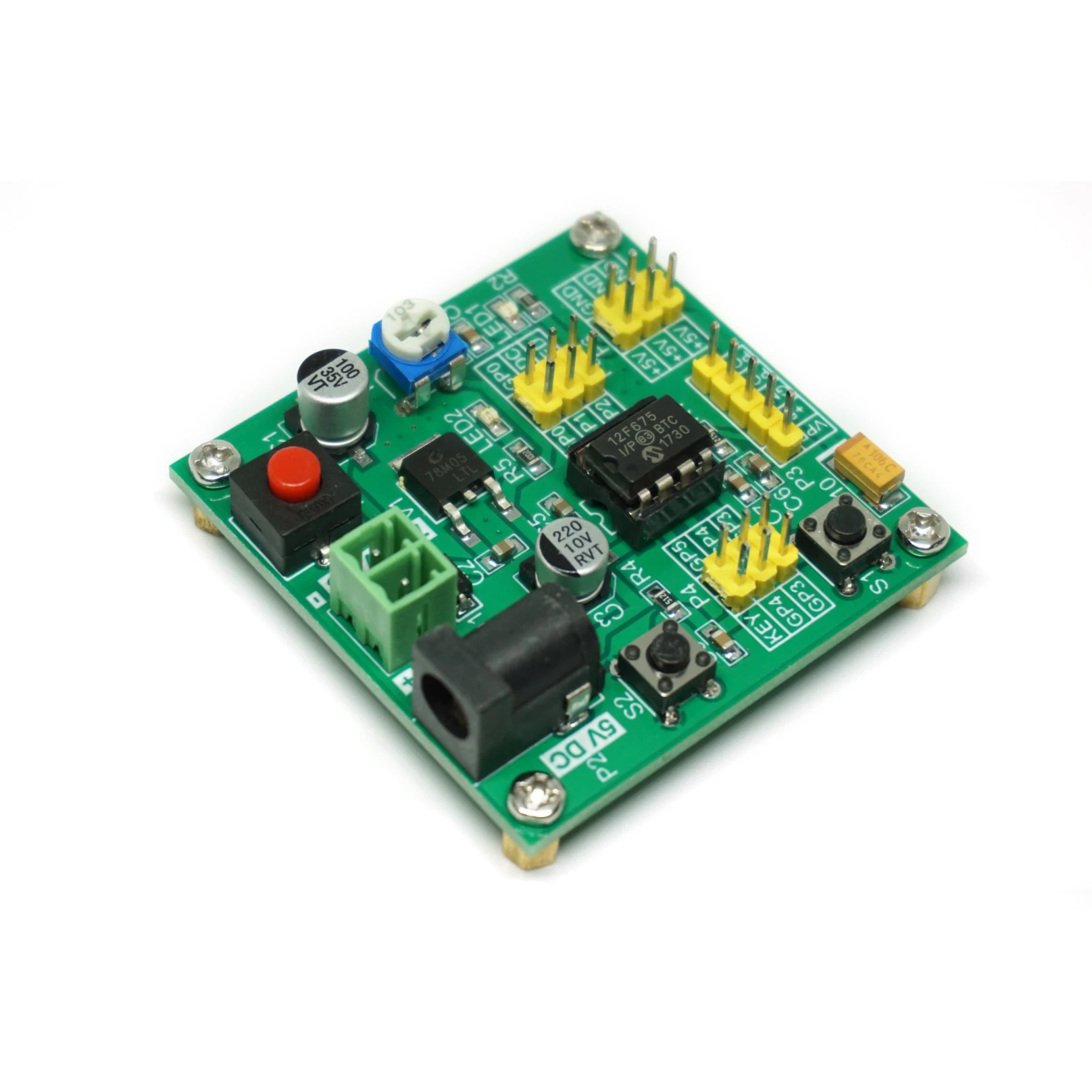

1. По сравнению с другими продуктами, эта плата содержит два режима ввода питания, черный разъем с круглым отверстием может использоваться для источника питания, зеленый двухъядерный разъем также может использоваться для источника питания, эти два различных метода питания принесет удобство в практическом применении.
2. Включенный выключатель питания, может легко контролировать ли источник питания.

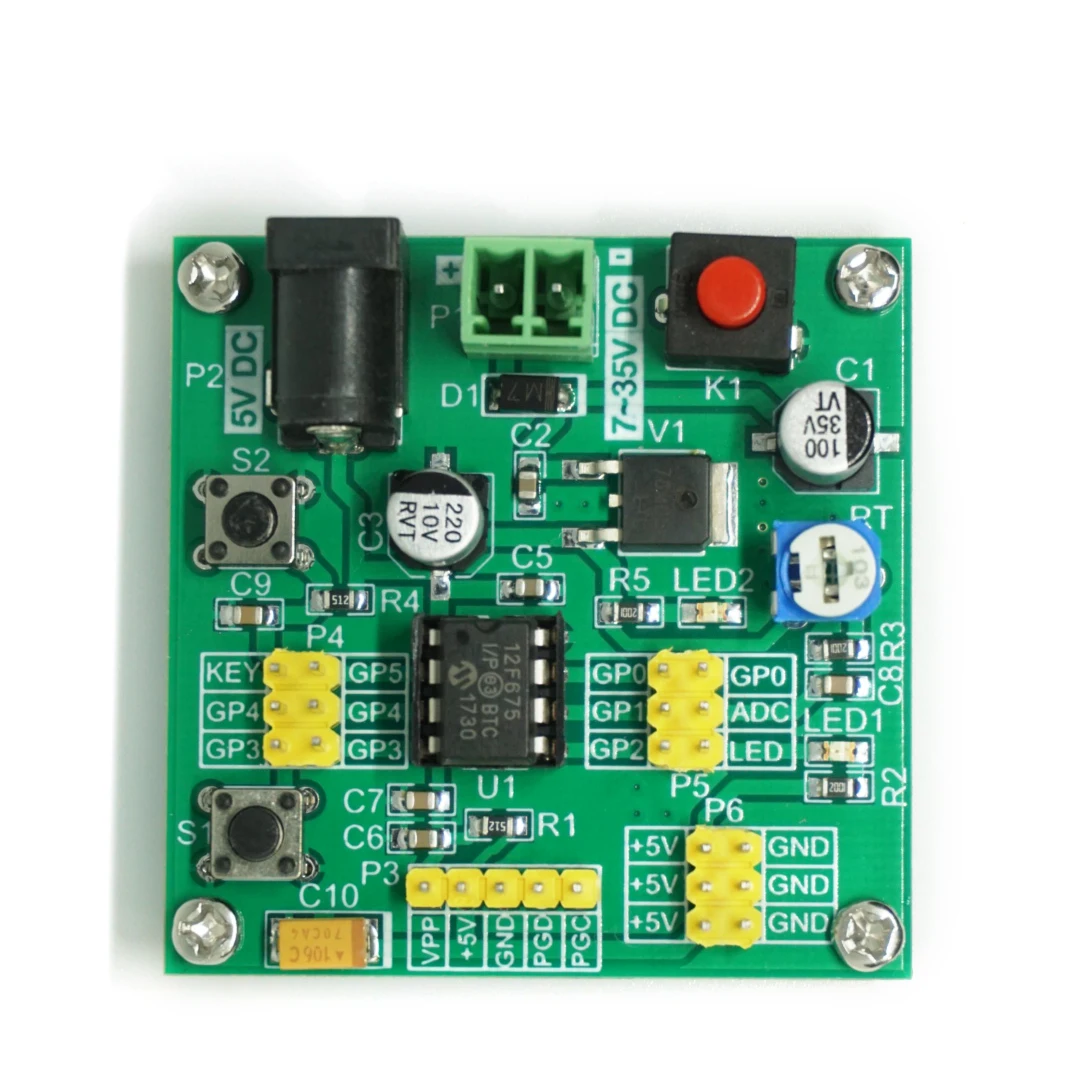

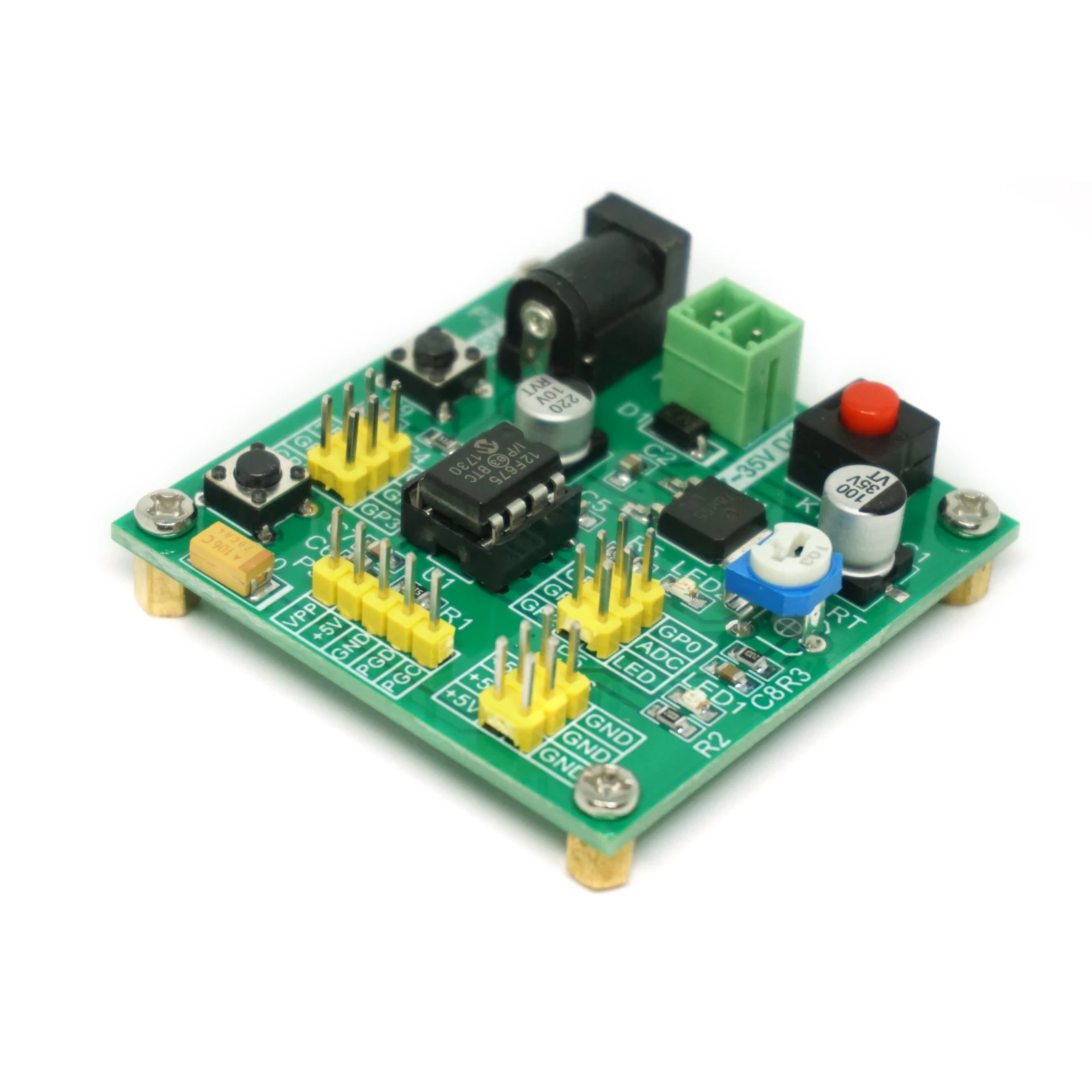

3. С помощью короткого замыкания колпачка и штифта, Аппаратные ресурсы на плате могут быть легко подключены, и в то же время, без использования, более удобно расширить периферийную цепь для тестирования.
4. Чип не находится непосредственно на плате, он находится на держателе чипа, его удобно заменить различные чипы для тестирования, реализовать многоцелевой одной платы.
5. Поддерживающие материалы-это китайские материалы чипов, схематическая схема, соответствующие рутины, поддерживающие процедуры включают в себя подавляющее большинство внутренних ресурсов.
6. Программирование usingPICSpecial programmer достаточно, asPICKIT2 PICKIT3 ICDAnd так далее
7. Предоставляем техническую поддержку

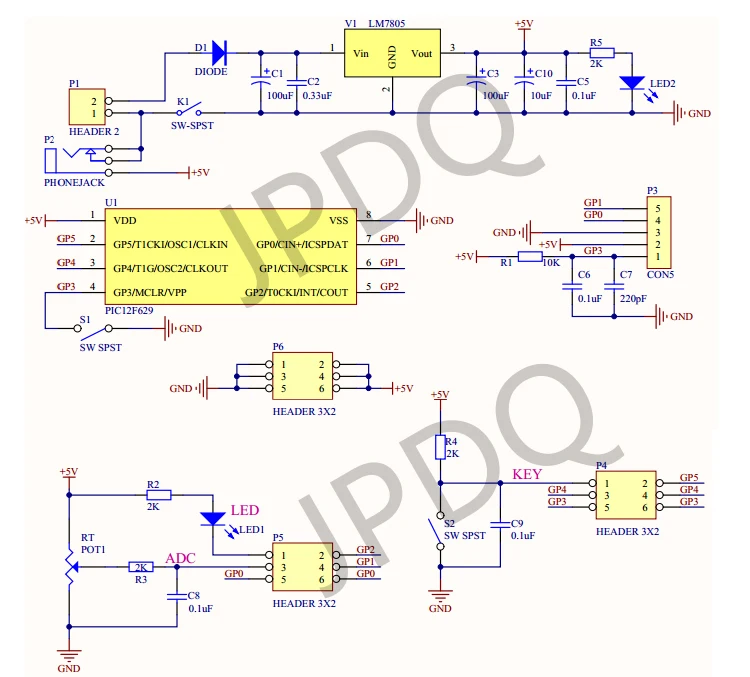

Схематическая схема

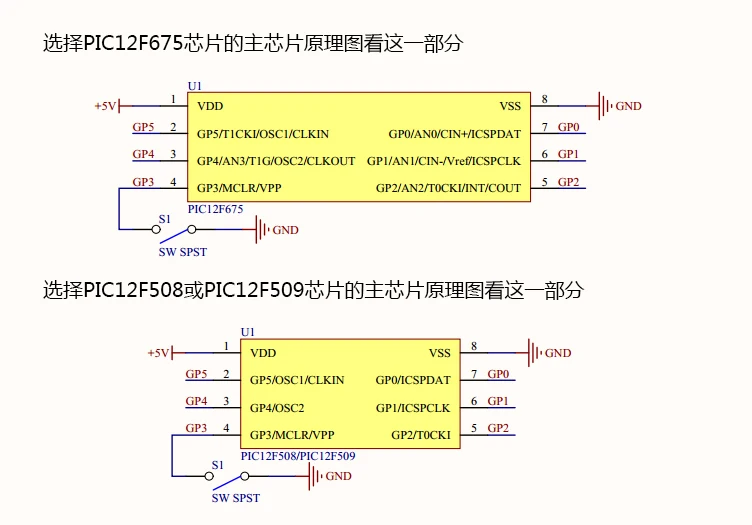

ChoicePIC12F675perhapsPIC12F508, pic12f509схема чипа, основной чип, чтобы увидеть следующие части

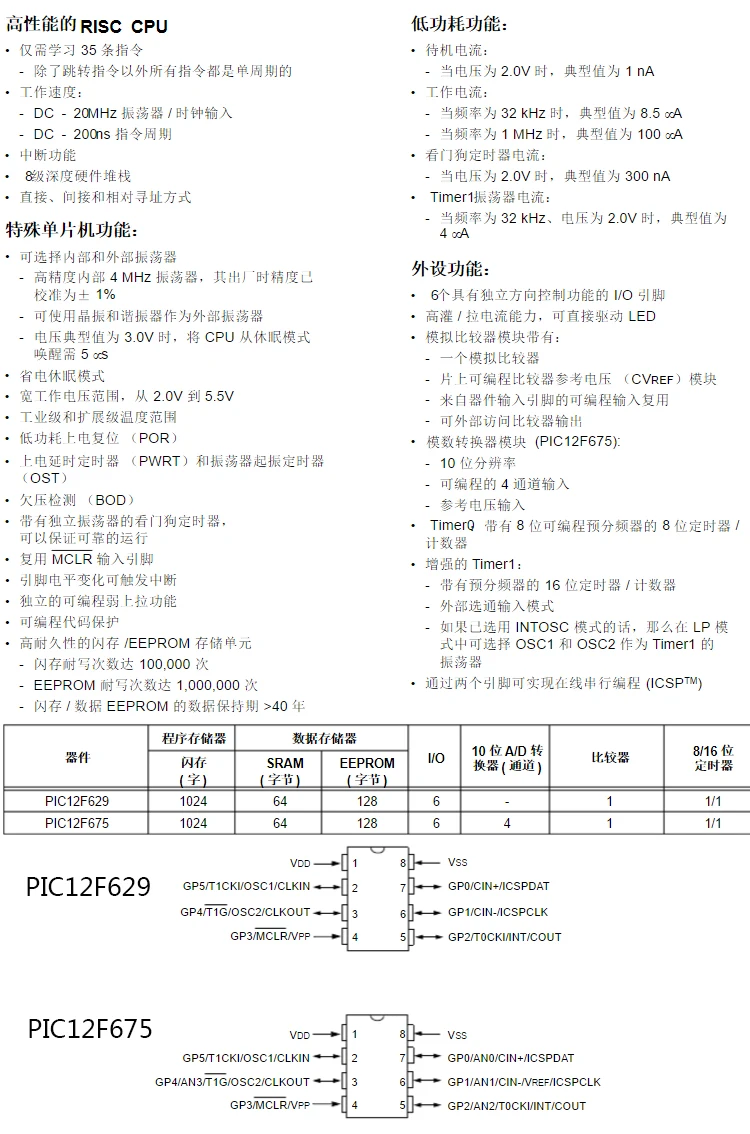

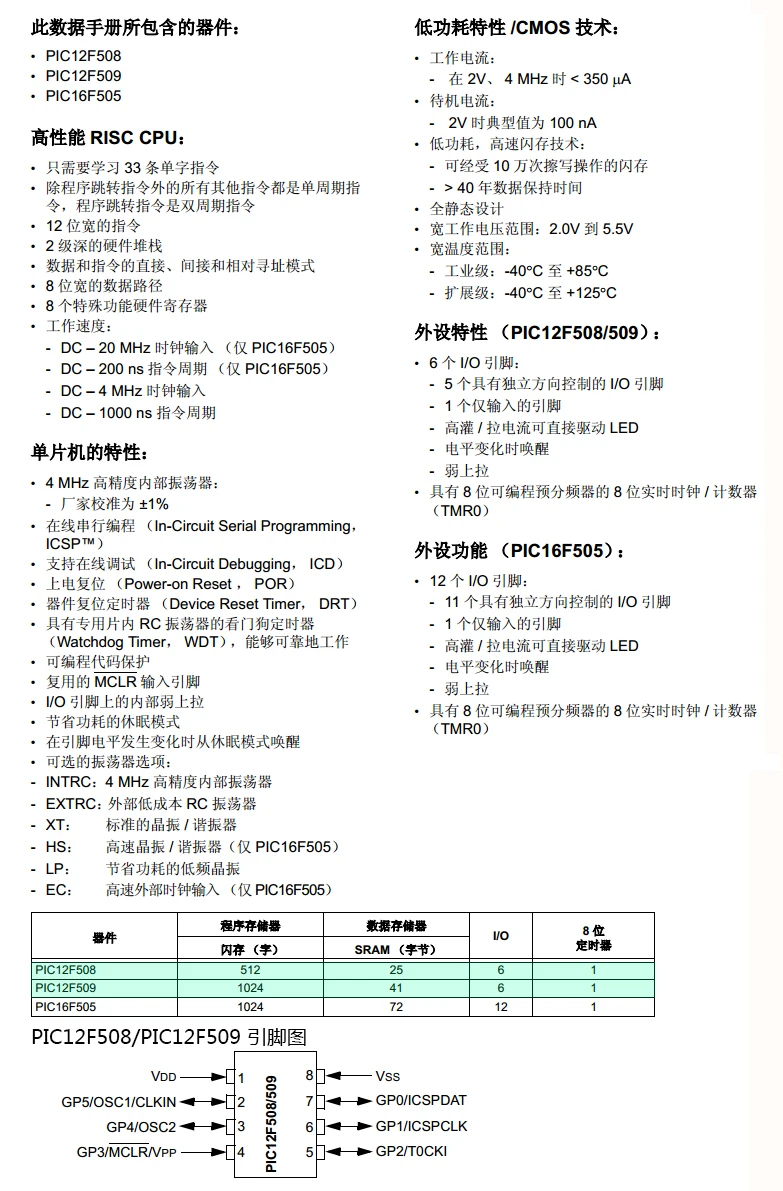

PIC12F629andPIC12F675Chip характеристики
PIC12F508andPIC12F509Chip характеристики
Метод подключения программиста показан на рисунке ниже, плата должна быть подключена при подключении устройств, внешний источник питания или программируемый источник питания, рекомендуется внешний источник питания, более стабильный источник питания.
Что требует особого внимания, так это то, что когда programmingGP0Pin и gp1pin используются в качестве линии передачи данных и синхронизации, лучше не подключать другие периферийные цепи, другие мудрые, сигнал может быть поврежден, и соединение и программирование могут потеряться

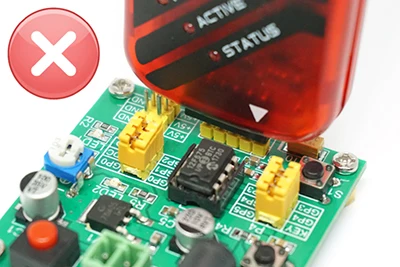

Когда подключен колпачок короткого замыкания progrminggp0andgp1, это неправильное соединение

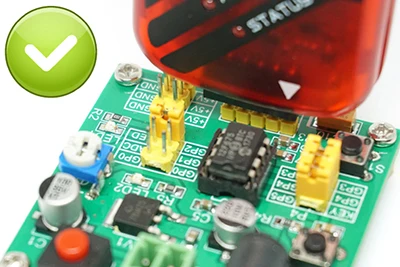

Когда контакты programminggp0andgp1не подключены к периферийным устройствам, это правильное соединение

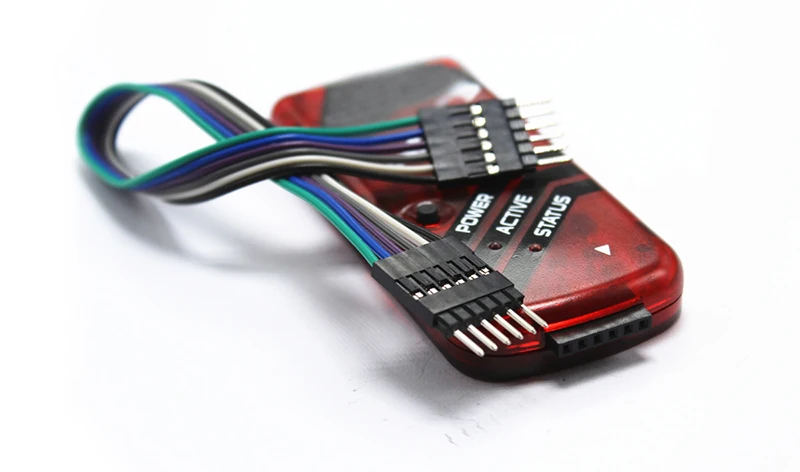

Если вам нужен программист, вы можете нажать на следующую ссылку:
