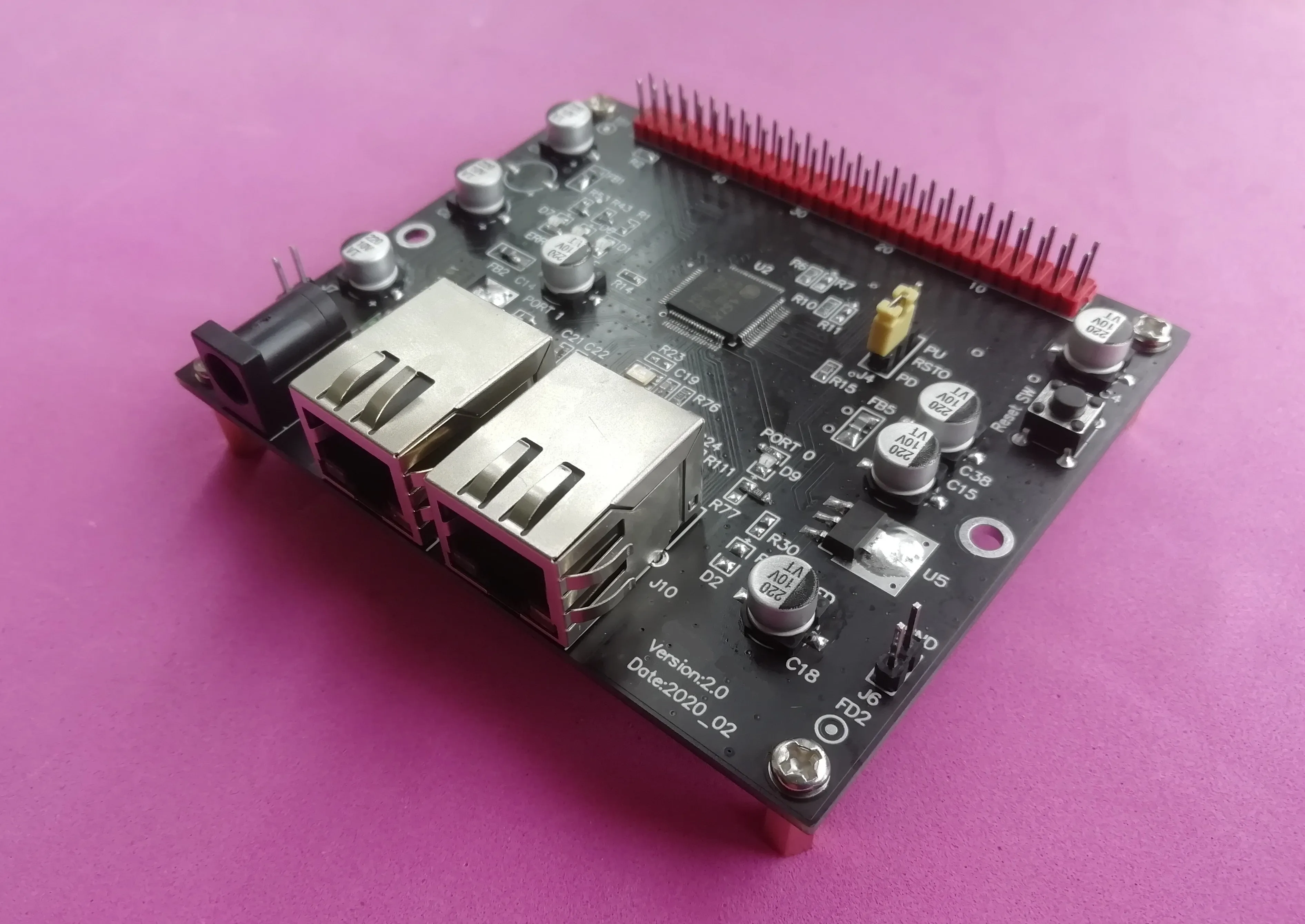

Тип 1: AX58100 основная плата

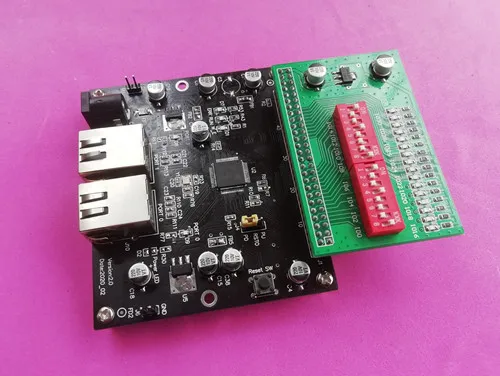

Тип 2: AX58100 основная плата + плата адаптера для тестирования двигателя

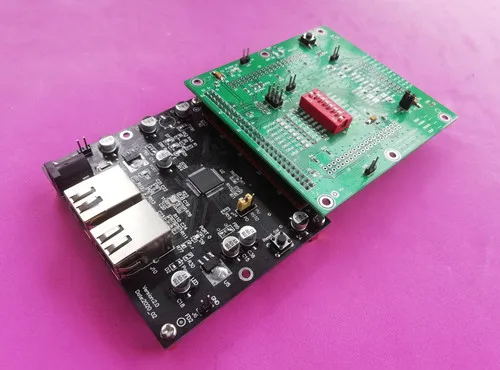

Тип 3: AX58100 core board + ADC test board

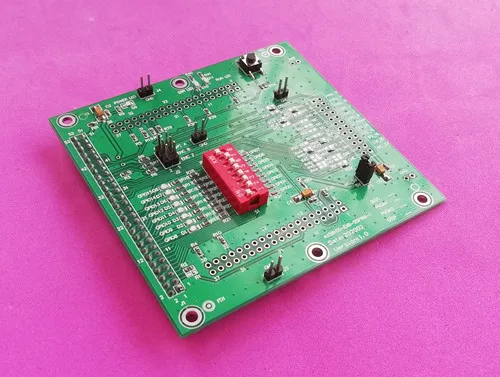

Тип 4: плата адаптера для проверки двигателя
Тип 5: ADC тестовая плата
Один, одинОписание модуля:
A. EtherCATIt является основным решением fast industrial Ethernet, это также industry4.0Advanced core технология интеллектуального производства. Существует две основные рамки для реализации этой схемы: master station + Slave station;
B. Основная плата принимаетНовейшая модель AsiaInfoAX58100chip, может заменить et1100/LAN9252;
C. Ax58100основная плата не нуждается в внешнем подключении, может быстро завершить управление/ADCAnd других простых приложений, он также может быть подключен через Внешнее подключение mcuin строительство сложных приложений;
D. AX58100Core плата, связанная с контроллиоall внешний, различные расширения приложений могут быть реализованы;
E. Существует множество внешних экспандеров sIO/ADC/шаговый двигатель/Управление BDLCMotor, полностью совместимо с официальной парадигмой, а также разрабатывается Плата расширения matchingMCUThe;
F. Предоставляем техническую поддержку;
Два,Описание чипа AX58100Slave:

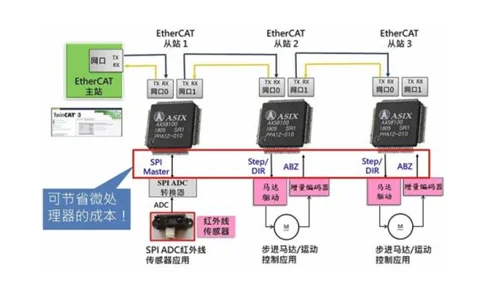

AX58100 две высокоскоростные сети Ethernet интегрированы для поддержки волоконных и медных сетевых приложений PHY некоторые дополнительные интерфейсы управления поддерживаются, например, интерфейс широтной модуляции импульса (PWM), Инкремент (ABZ)/Интерфейс датчика Холла, SPI Master interface, 32 цифрового управления I/O,I/O watchdog, вход аварийной остановки, И т. Д., так что клиенты могут легко подключить дизайн AX58100 различными способами применения EtherCAT промышленных Ethernet Fieldbus продуктов. Для существующих традиционных продуктов fieldbus предусмотрены два интерфейса обработки данных AX58100 (PDI), интерфейс локальной шины и интерфейс SPI Slave, через эти интерфейсы s, клиенты могут использовать микропроцессоры AX58100, подключенные к традиционным продуктам fieldbus, можно легко поддерживать функцию Slave EtherCAT. AX58100 предоставляет клиентам простой дизайн, экономически выгодное решение EtherCAT Industrial Ethernet slave, оно может быть применено ко всем видам продуктов автоматического управления в реальном времени, таких как промышленная автоматизация, управление двигателем/движением, управление цифрами I/O, аналоговый-цифровой преобразователь (ADC)/цифро-аналоговый преобразователь (DAC) управления, сбора данных датчика, управления оси робота и так далее.
