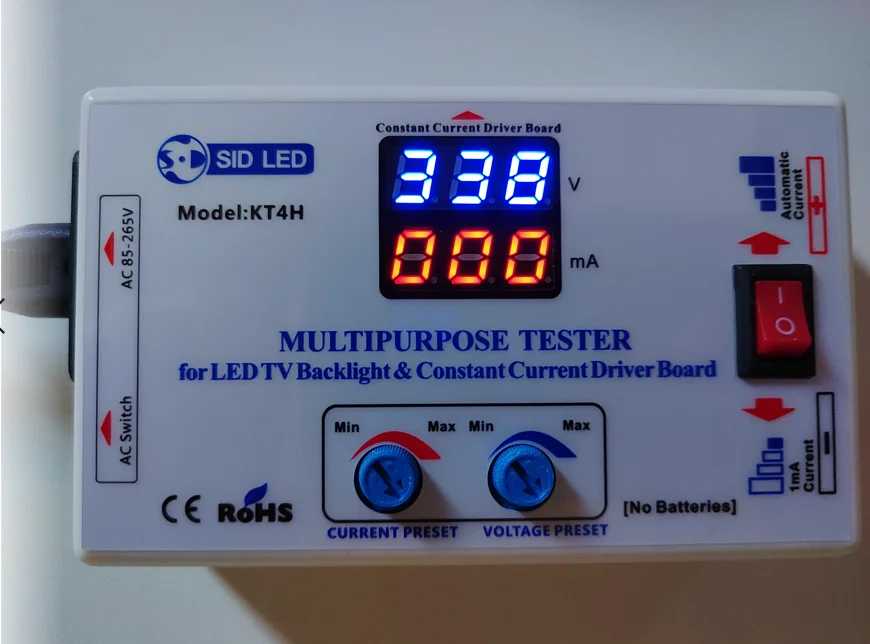

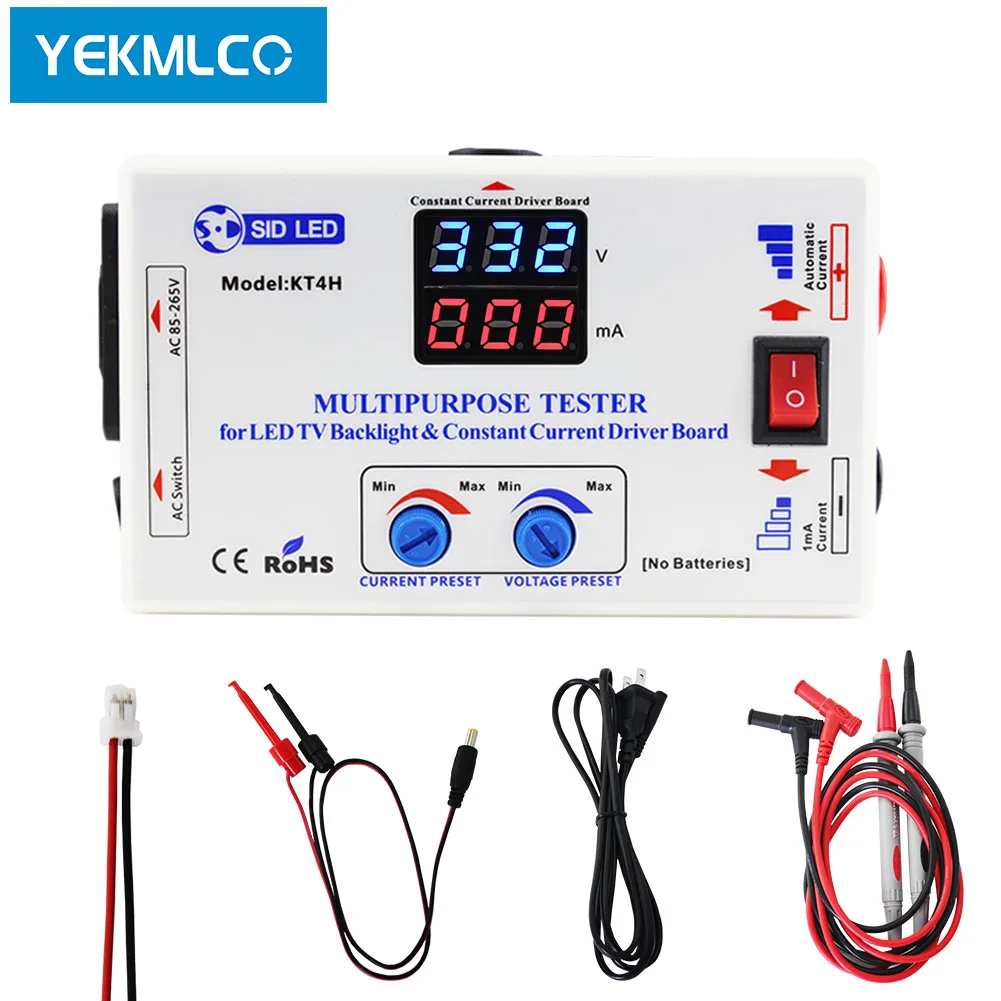

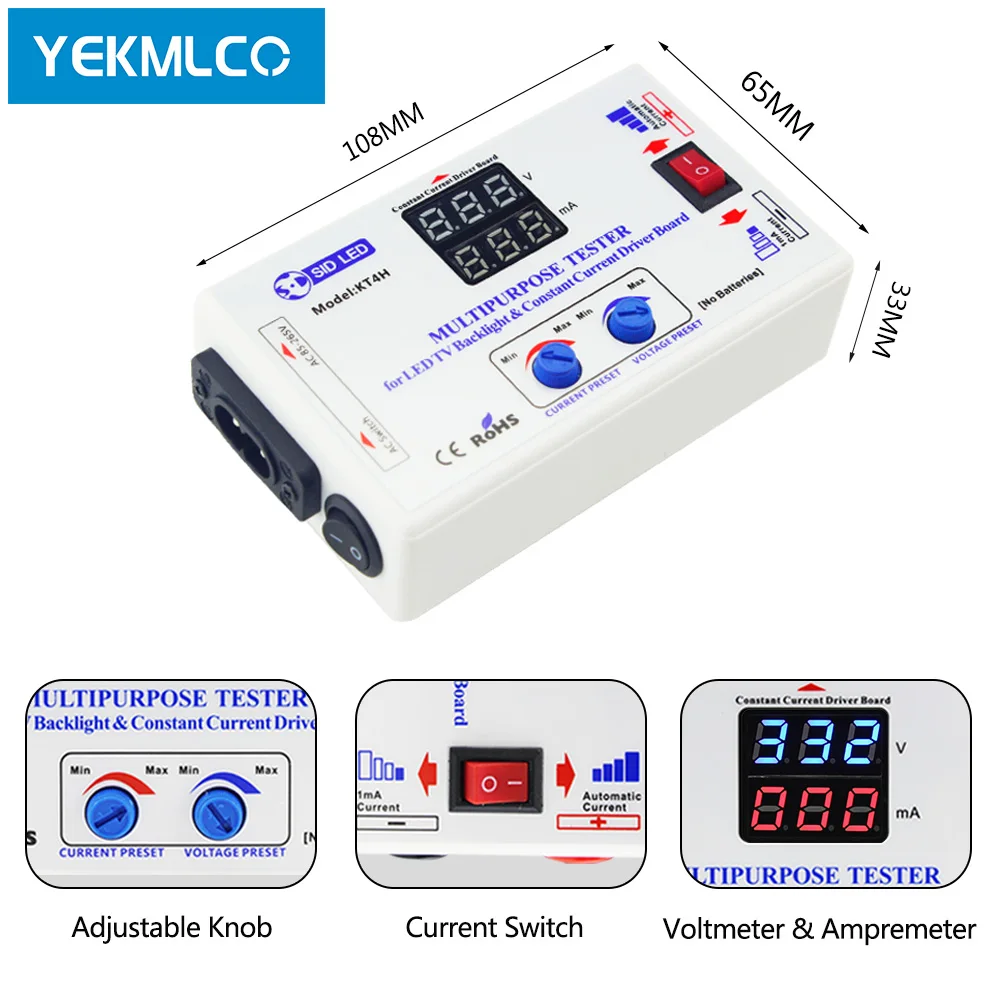

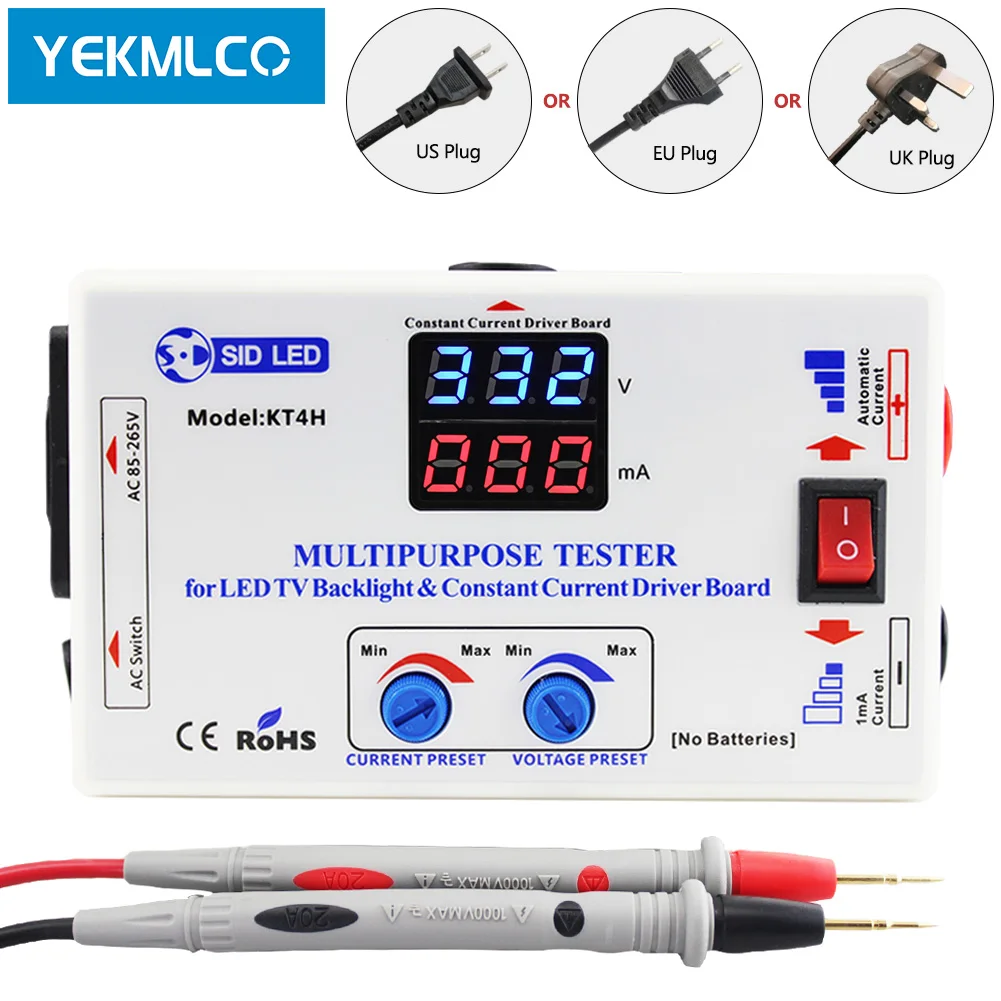

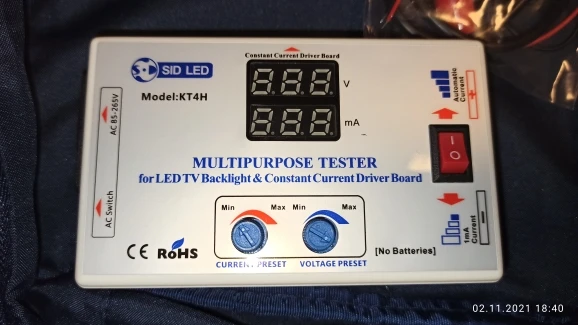

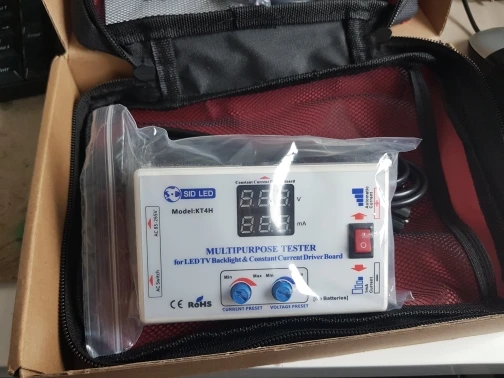

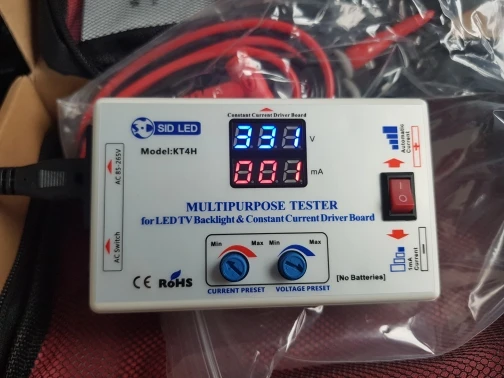

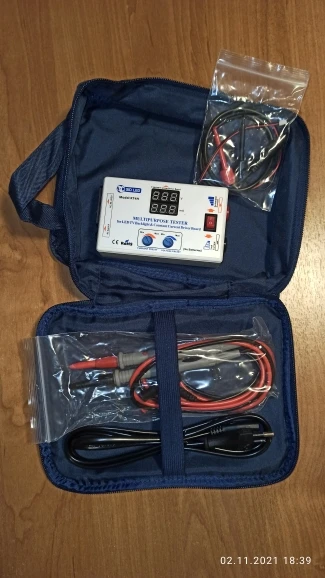

Смарт-тестер для подсветки телевизора YEKMLCO KT4H, 0-330 в

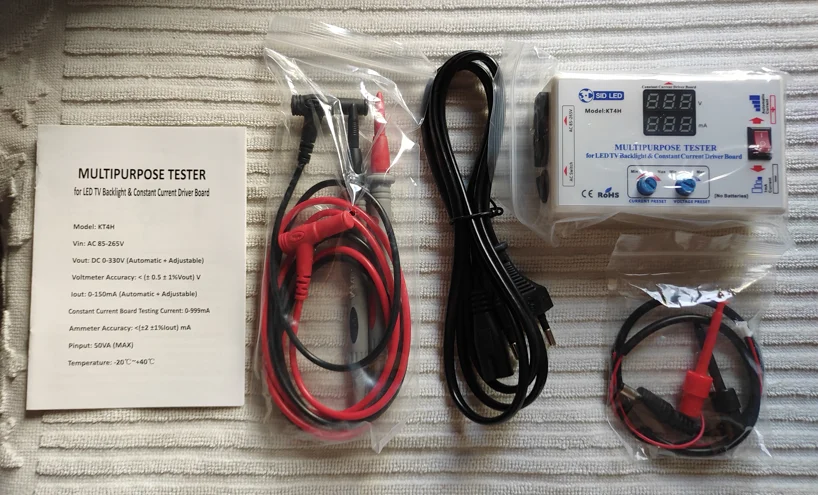

Параметры продукта

• Модель продукта: KT4H• Вин: 85-265 В переменного тока• Выход: постоянный ток 0-330 в (автоматический + регулируемый)• Точность вольтметра по уровню поверхности: < (± 0,5 ± 1% Vout) v-образный вырез• Iout: 0-150 мА (автоматический + регулируемый)• Постоянный ток тестового тока: 0-999 мА• Точность амперметра: <(± 2 ± 1% Iout) mA• Pinput: 50VA (макс.)• Температура: -20 ℃ ~ + 40 ℃

Введение продукта

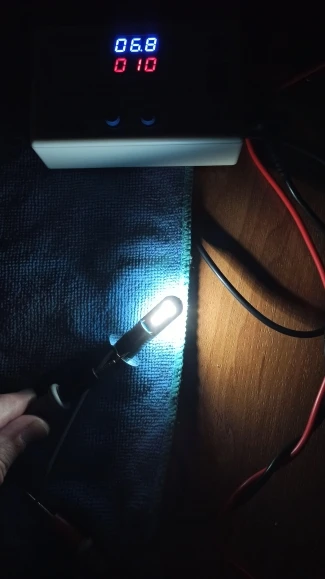

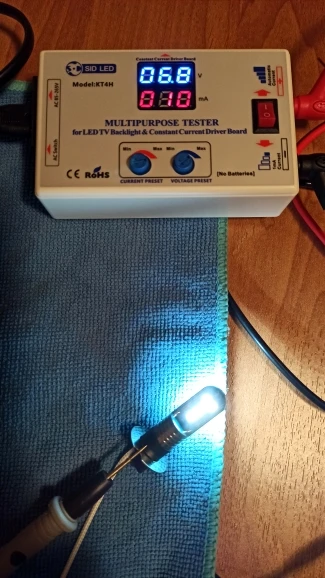

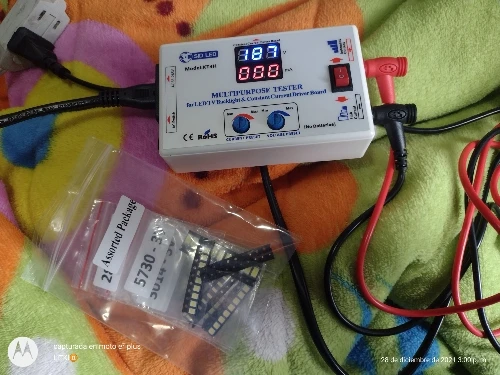

Тестирование напряжения и тока платы постоянного тока в режиме реального времени.1. Светодиодный тест-полоски, СВЕТОДИОДНЫЙ панели, один светодиодный шарик, источники освещения COB и так далее.2. Тестирование подсветки светодиодный-телевизора, дисплеев, компьютеров и так далее.3. Совместим со всеми светодиодный полоски (высокого напряжения или низкого напряжения).4. Ручная регулировка диапазона испытательного напряжения (20-330 в/постоянный ток) и тока (20-150 мА).Регулировка напряжения при открытой цепи (без нагрузки) и регулировка тока с нагрузками или контактными зондами вместе.5. Не выгорает при тестировании один светодиодный шарик с неправильной полярностью. (Установите напряжение около 20 в и переключатель тока до 1 мА)6. Параметры тестирования напряжения различных электронных компонентов.7. Испытательный светодиодный светильник на транспортном средстве.

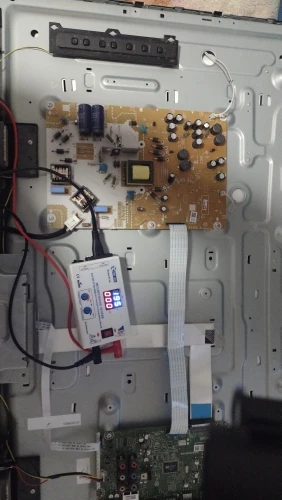

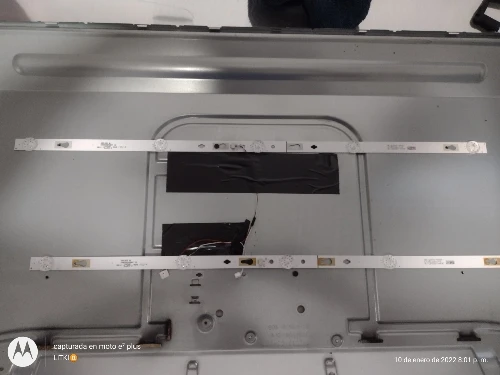

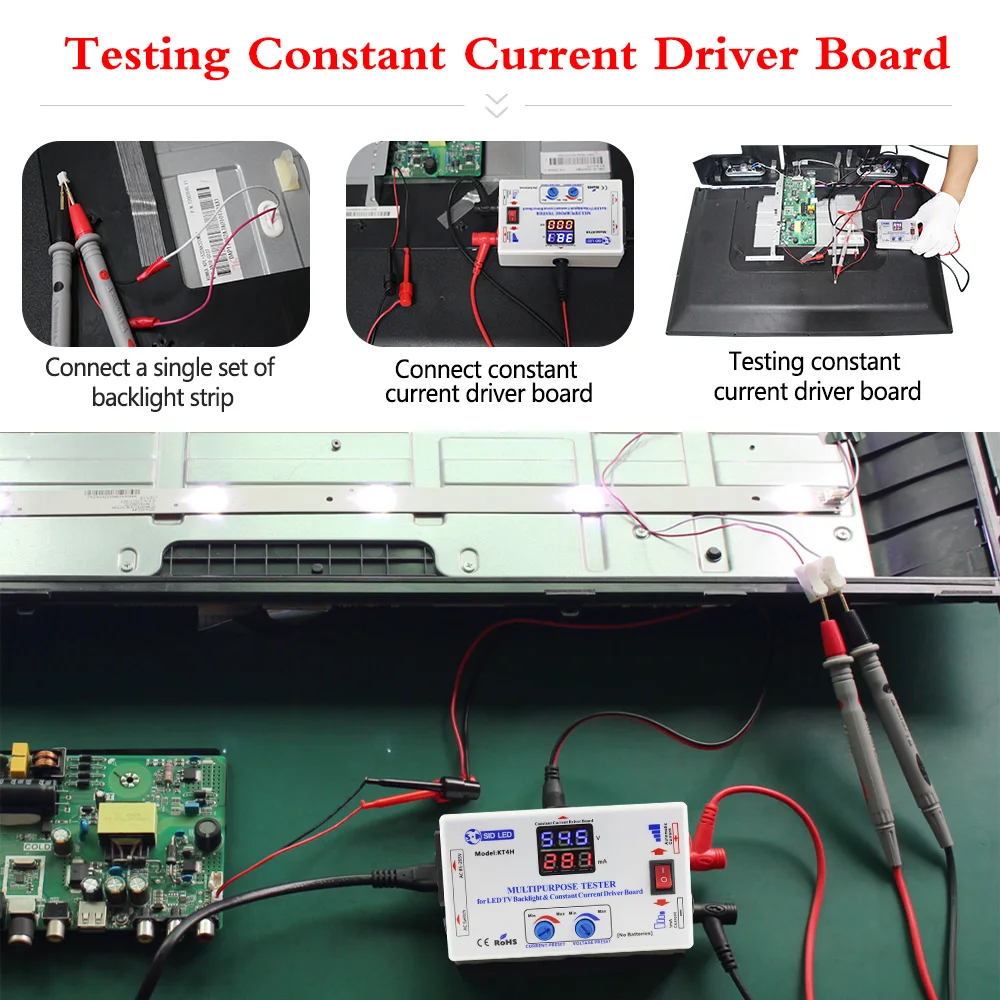

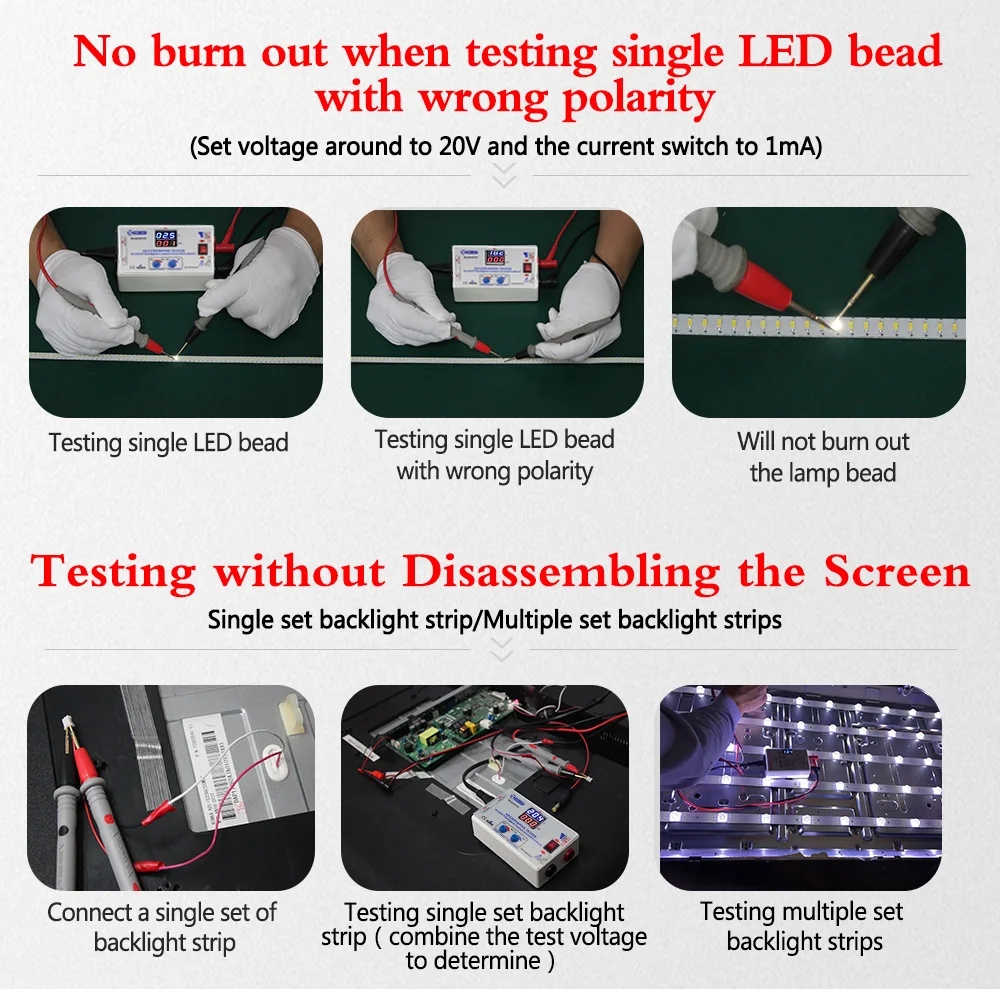

Метод тестирования без демонтажа экрана

Отключите питание от ТВ, отключите интерфейс розетки постоянного пластина тока и светильник бар, вставьте Красного и черного цветов ручки тестера в аноды и катоды интерфейса светодиодный светильник бар.1. Несколько светодиодный полоскиПроверка напряжения каждой ленты и запись их. Сравните Напряжение каждой ленты, это нормально, если разница <2 в или <3%.2. Однополосный светодиодныйА. Светодиодный индикатор не включен (для ремонта необходимо снять экран):Напряжение = 0, короткое замыкание. Напряжение ≥ 300 В, открытая цепь.B. Светодиодный индикатор горит (для определения нормальной подсветки или нет Нужны ссылки на тестирование платы драйвера постоянного тока).

Обратите внимание, что напряжение настраивается при открытии цепи, а ток регулируется во время короткого замыкания.

Введение дополнительной функции

Проверка напряжения электролитического конденсатора:Подключите черную ручку с катодом электролитического конденсатора и красной ручкой с анодом. Значение напряжения, отображаемое в вольтметре, будет быстро расти в начале. При достижении определенной точки скорость подъема заметно замедляется. В это время отображаемое значение напряжения-это фактическое Выдерживаемое Напряжение испытанного электролитического конденсатора. (Конденсаторы квалифицированы, если фактическое значение напряжения выше указанного значения напряжения)Примечание: Избегайте поломки конденсатора, время тестирования не должно быть слишком длинным.1. Установите напряжение около 20 в и ток до 1 мА при тестировании ссылки на напряжение диодов, триодов, MOS труб и IC.2. Установите напряжение около 330 в и ток до 1 мА при тестировании напряжения поломки конденсаторов, stabilivolts, пьезорезисторов и телевизоров.
