Последнее обновление: 09.09.2024

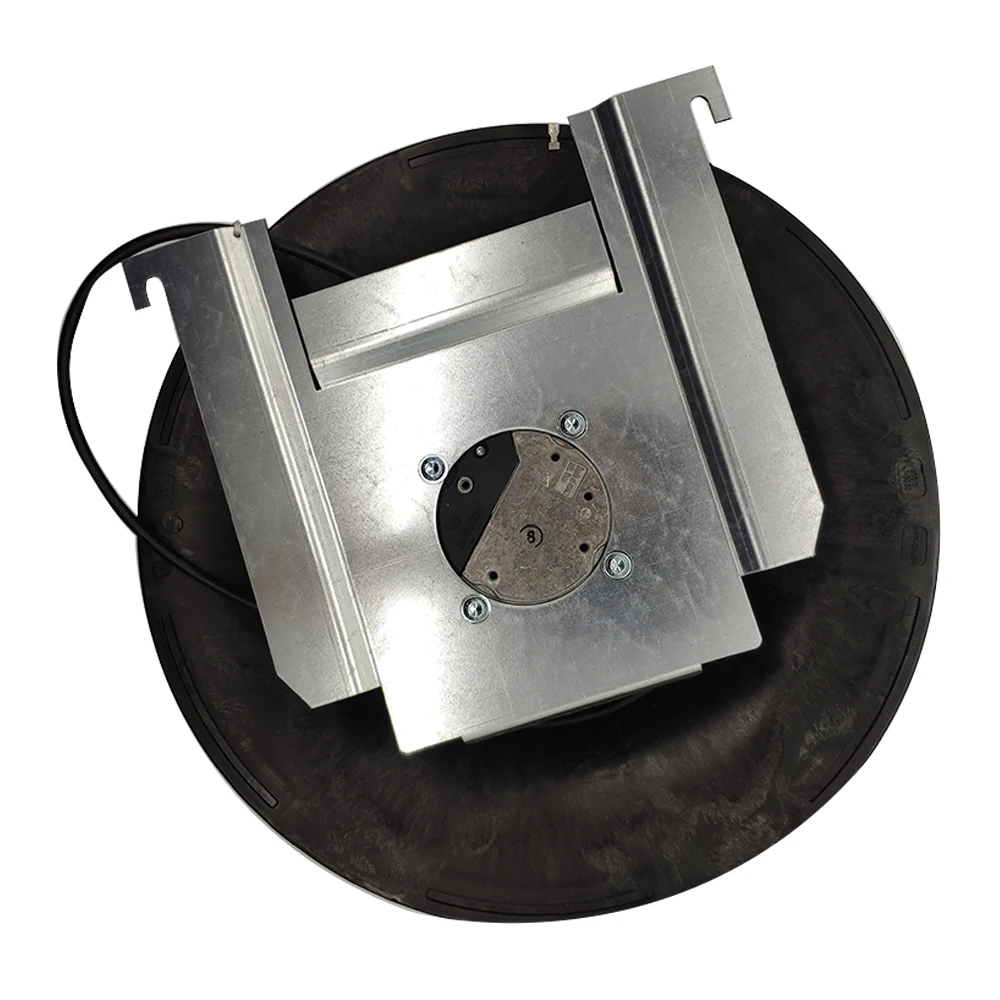

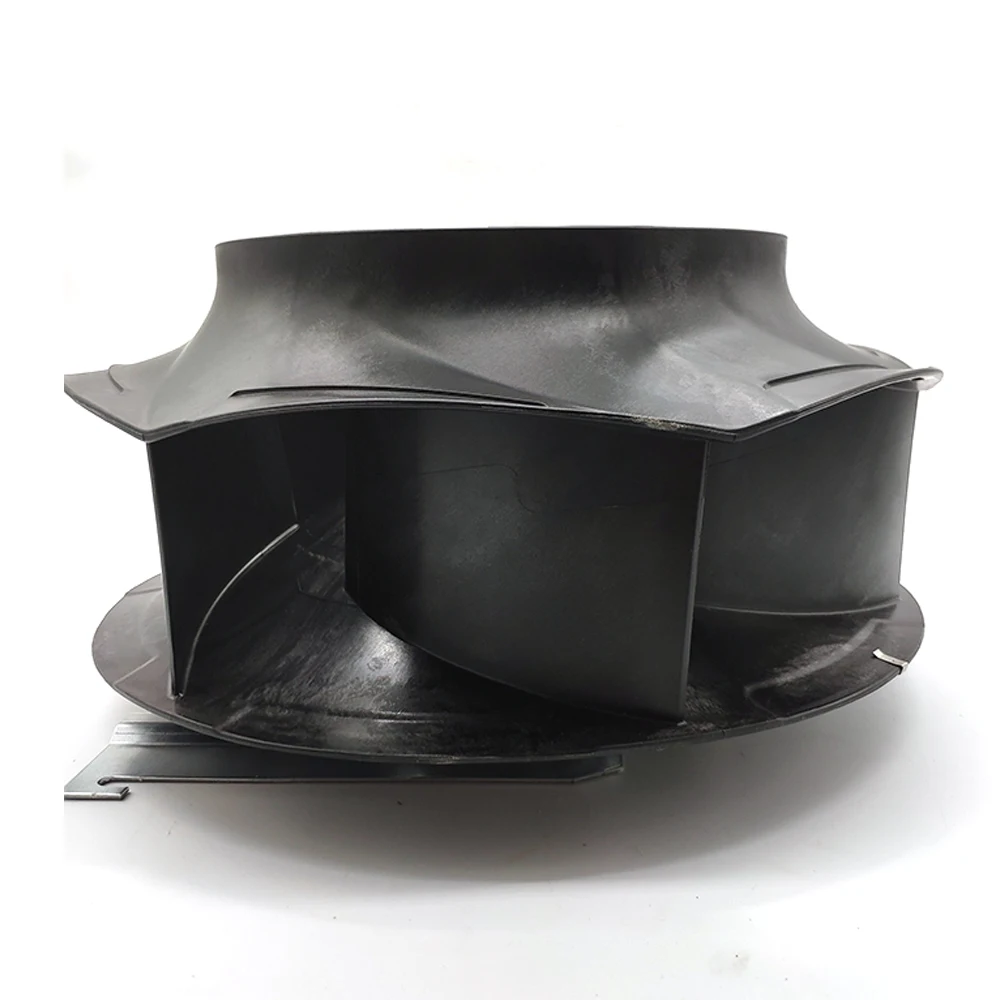

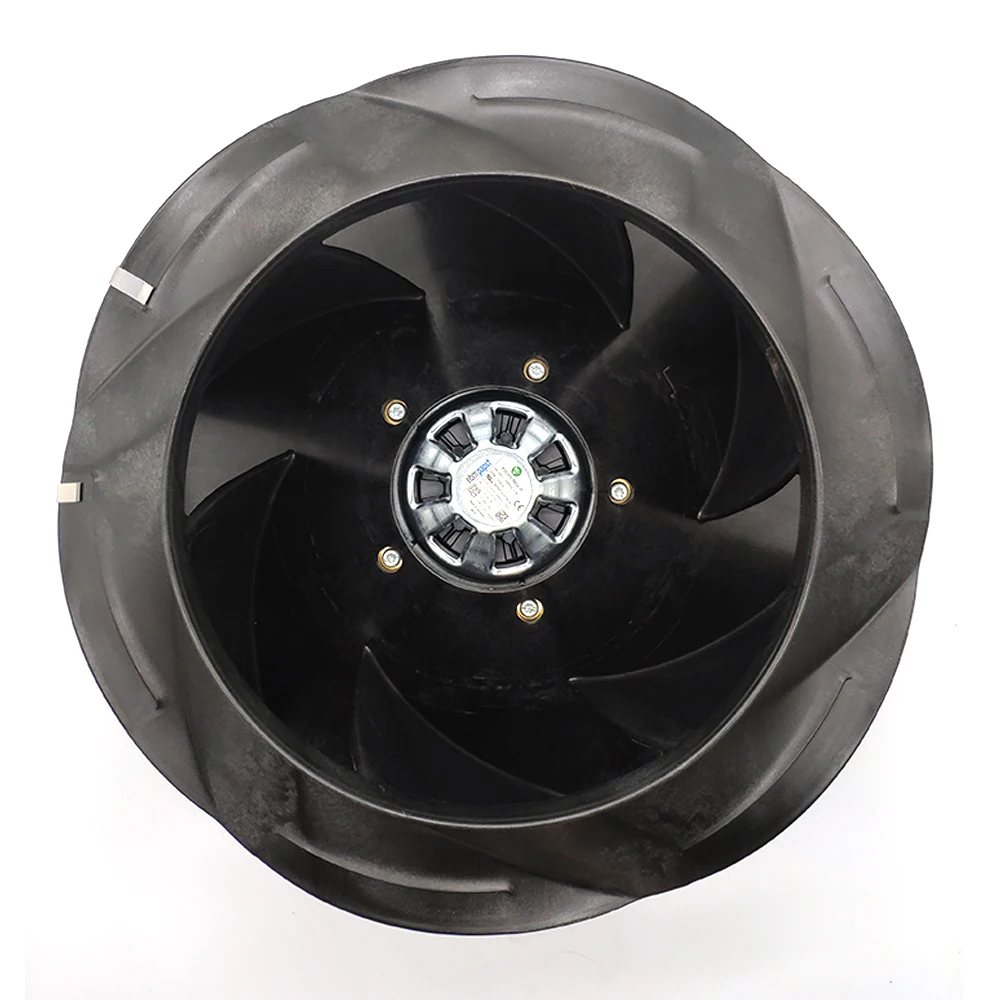

Немецкий R3G355-RB03-10 EC назад изогнутый одиночный Впускной центробежный вентилятор охлаждения для ABB ACS800 инвертор
Тип
R3G355-RB03-10
Двигатель
M3G074-DF
Фаза
1 ~
Номинальное напряжение
Переменный ток
230
Диапазон номинального напряжения
Переменный ток
200 .. 240
Частота
Гц
50/60
Метод получения данных
Мл
Скорость (об/мин)
Min-1
1350
Энергопотребление
W
205
Текущий чертеж
A
2.
Минимальная температура окружающей среды
°C
-25
Макс. Температура окружающей среды
°C
50
Мл = максимальная нагрузка · me = максимальная эффективность · fa = свободный воздух · cs = клиентская Спецификация · ce = клиентское оборудование
Подлежит изменению
Техническое описание
Вес
3,7 кг
Размер вентилятора
355 мм
Поверхность ротора
Толстая пленка пассивированная
Материал крыльчатки
Полипропиленовый пластик
Количество лезвий
6
Направление вращения
По часовой стрелке, смотреть к Ротору
Степень защиты
IP54; Установка и положение-зависит
Класс изоляции
"B"
Влажность (F) /Экологичность (H)
Класс защиты
F3-1
Макс. Допустимая температура окружающей среды.
Для двигателя (транспортировка/хранение)
+ 80 °C
Мин. Допустимая температура окружающей среды. Для
Мотор (транспортировка/хранение)
-40 °C
Место установки
Любые
Дренажные отверстия для конденсации
Нет, открытый ротор
Охлаждающее отверстие/отверстие
На стороне ротора
Режим
S1
Подшипник двигателя
Шариковый подшипник
Технические характеристики
-Ограничитель мощности
-Мягкий старт
-Тепловая защита от перегрузки для двигателя
-Обнаружение низкого напряжения
Сенсорный ток в соответствии с IEC
60990 (измерительная схема рис. 4,
Система TN)
<= 3,5 мА
Защита двигателя
Защита электронного двигателя
Электрическая муфта
С вилкой
С кабелем
Переменная
Класс защиты
I (с клиентским подключением защитной земли)
Соответствие стандартам
EN 60335-1; CE
Утверждение
UL 1004-7 + 60730; C22.2 No.77 + CAN/CSA-E60730-1
