Измеритель напряжения: 250 в 500 в
Измеритель тока: 50A/5 100A/5 150A/5 200A/5 250A/5
300A/5 400A/5 500A/5 600A/5 800A/5 1000A/5 (все должно использоваться с трансформатором тока)

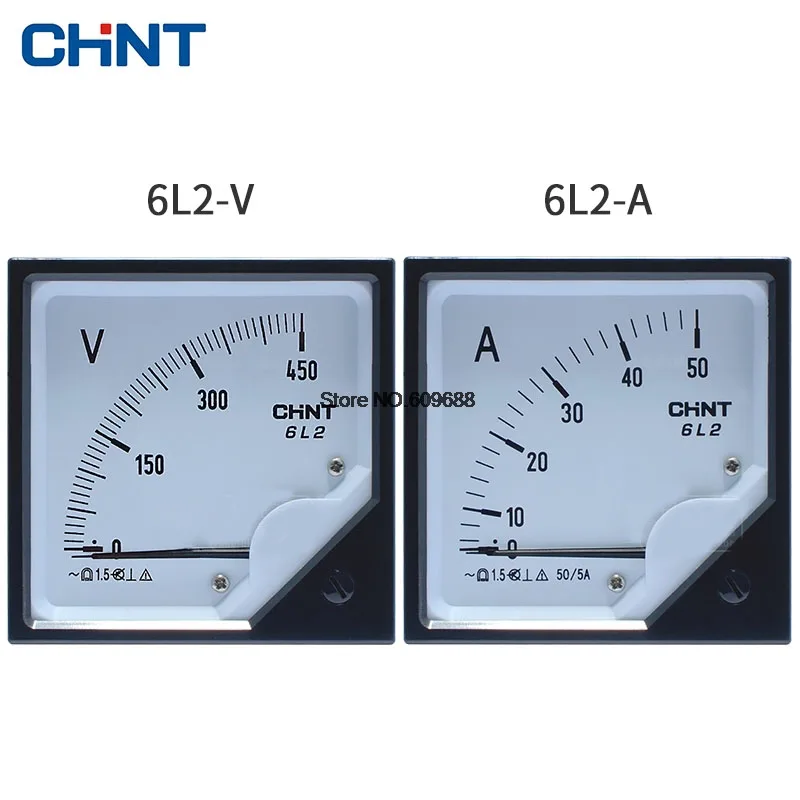

Лист амперметра переменного тока 6L2
Модель: головка 6L2-A (полная спецификация)

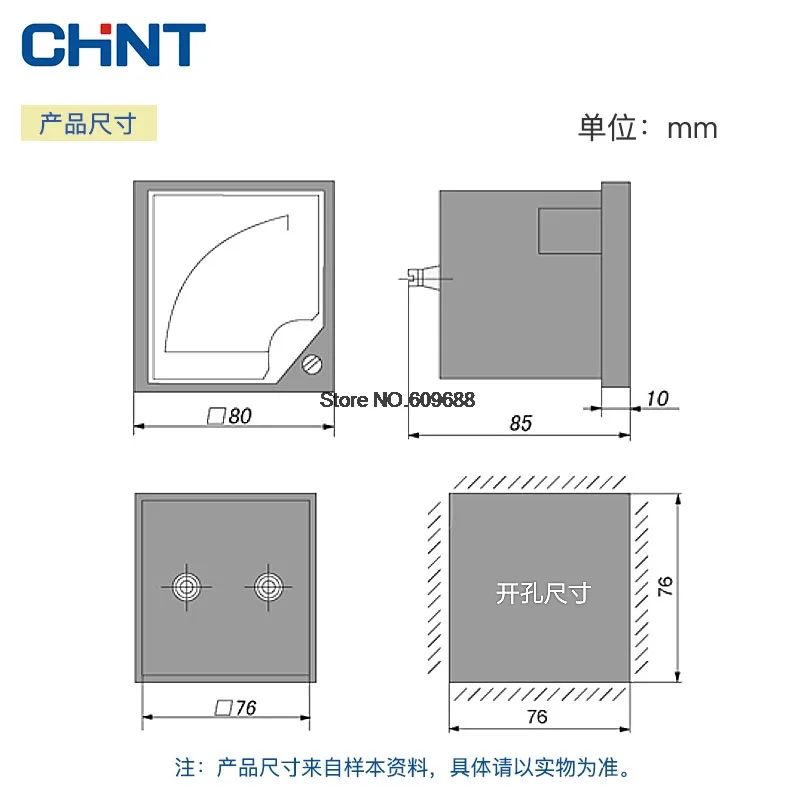

Внешний размер: 80x80x86 мм
Размер диафрагмы: 76x76 мм
Класс точности прибора: 1,5 уровень
Инструкции:
1. Использование
Эта серия продуктов подходит для измерения напряжения тока между цепями переменного и постоянного тока.
2. Конструктивные особенности
Основным механизмом действия этой серии продуктов является Внутренняя магнитная структура Магнитоэлектрической системы, вольтметр переменного тока, Измеритель постоянного тока внутренней магнитной структуры и дополнительное устройство выпрямления транзистора.
3. Основные технические параметры
Класс точности инструмента: класс 2,5 и 1,5.
Условия использования: -20 C ~ + 50 C, относительная температура менее 85% (+ 5 C)
Устойчивость к механическим свойствам: может выдерживать ускорение 30 м/сек 2, Частота ударов 80 ~ 120 раз в минуту, 2 часа дрожания при транспортировке.
Прочность изоляции: переменное напряжение 50 Гц, 2 кВ длится 1 минуту.
Влияние внешнего магнитного поля: значение индикации, вызванное внешним магнитным полем 5 Oost, не более + 1%.
Рабочее положение: вертикальное и горизонтальное использование.
На этот товар действует Гарантия 18 месяцев.
4, характеристики
Название модели
Компания
Предел количества
Примечание прилагается
DCАмперметр
Ма
1 ~ 500
Прямое подключение
А
1 ~ 10
75 ~ 750
Внешнее фиксированное значениеШунт
Ка
1 ~ 10
DCАмперметр
V
1,5 ~ 600
Прямое подключение
Кв
0,75 ~ 1,5
Внешнее фиксированное значение
Дополнительное сопротивление
ACАмперметр
А
0,5 ~ 50
Прямое подключение
5 ~ 750
Через трансформатор тока для подключения дополнительного полюса тока 5 А
Ка
1 ~ 10
ACАмперметр
Кв
3 ~ 600
Прямое подключение
1 ~ 380
Трансформатор напряжения подключен к дополнительному полюсу напряжения 100 Вольт трансформатором напряжения.
