Руководство по заказу:

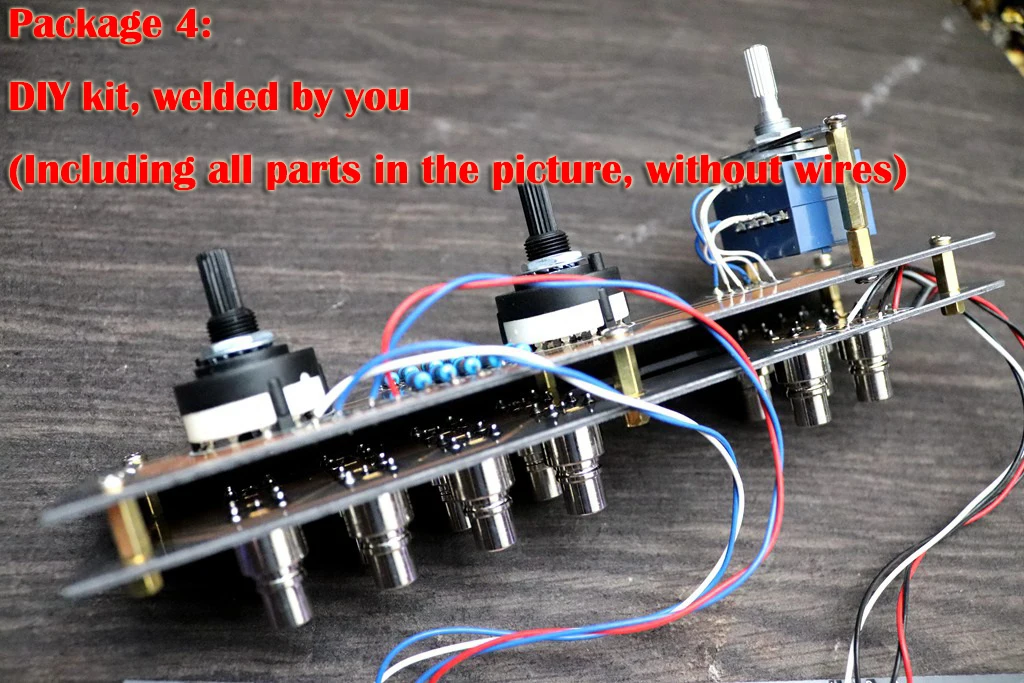

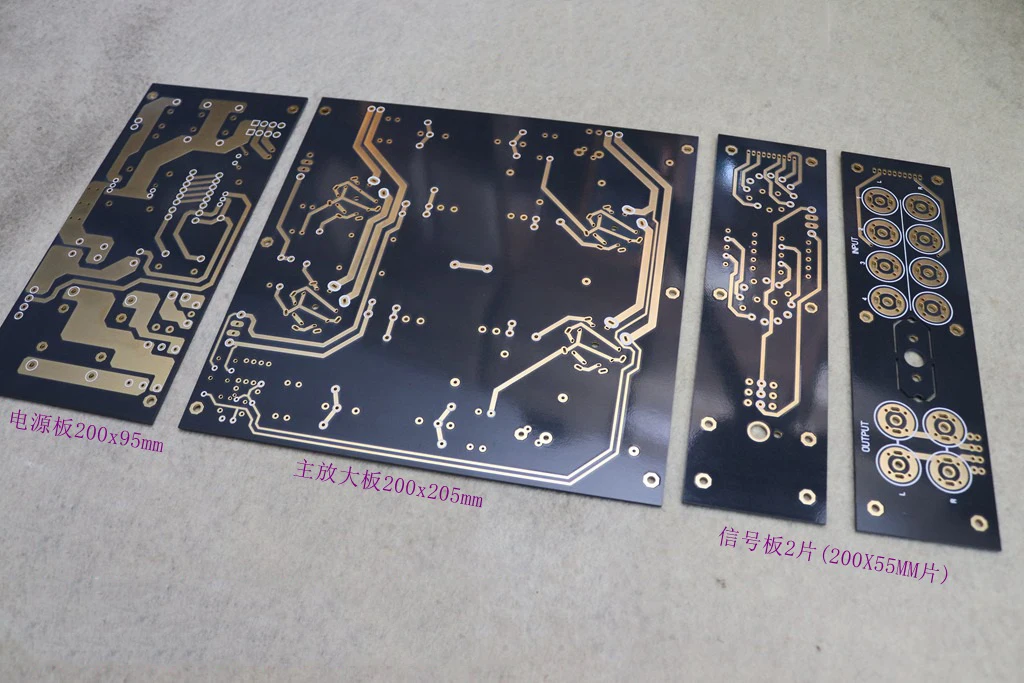

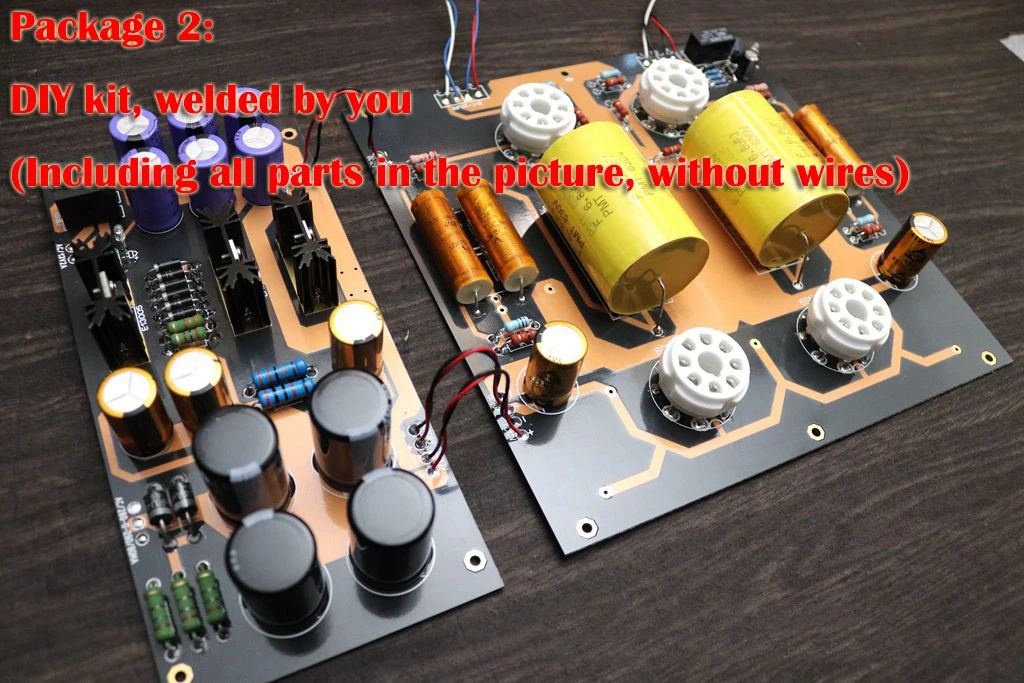

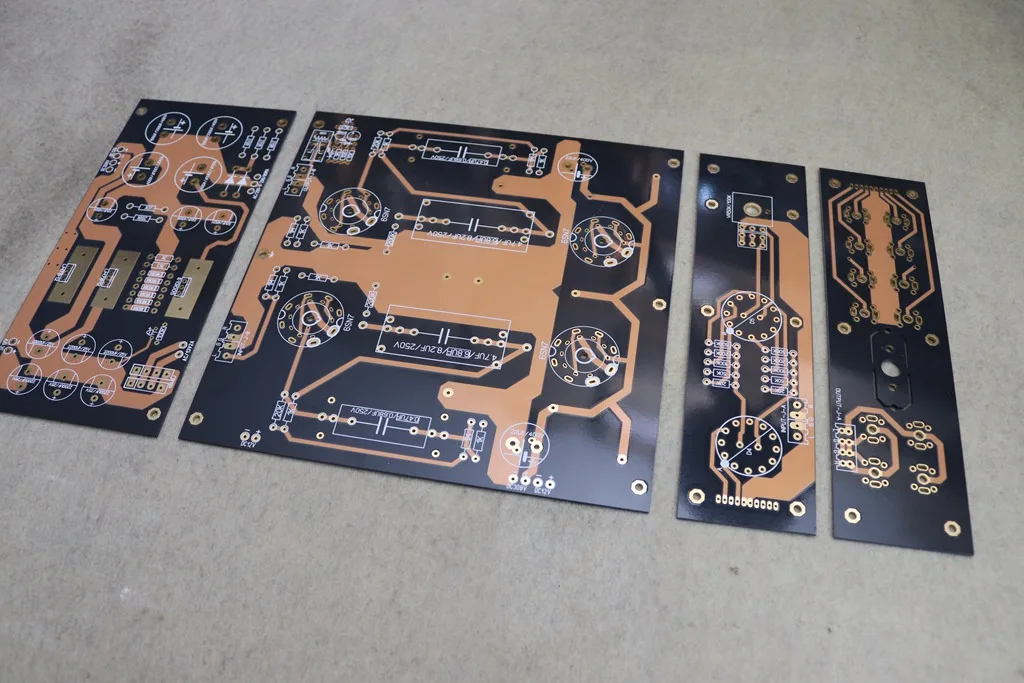

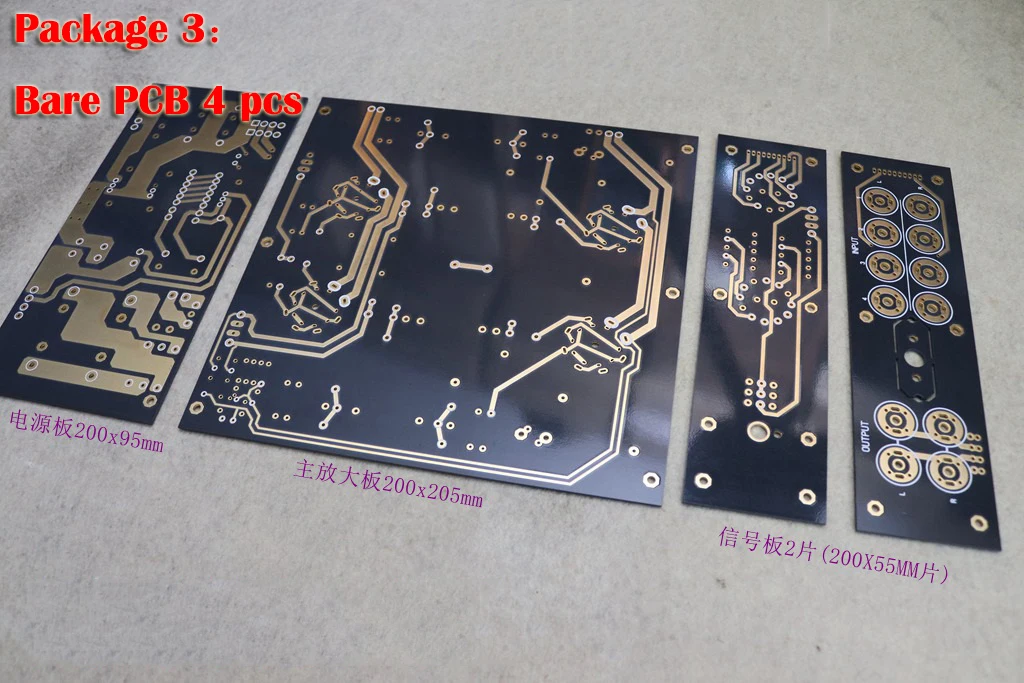

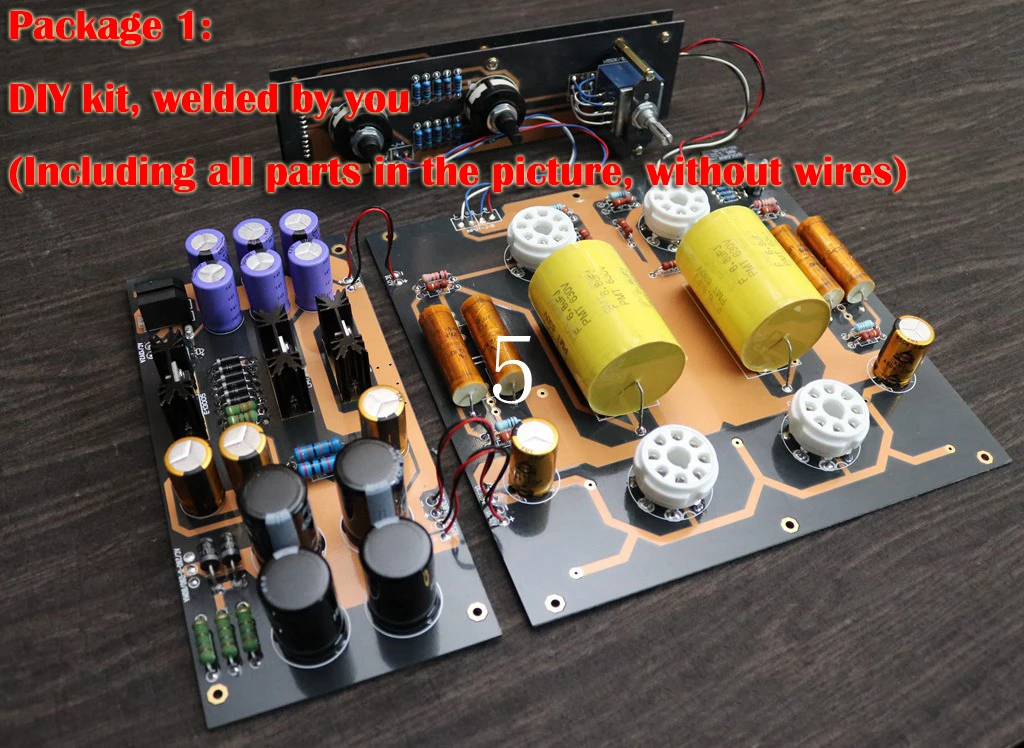

Это набор для творчества! Картинка предназначена только для демонстрации, все детали на картинке нужно сварить самостоятельно! Посылка ция 1: как показано на рисунке, включая все детали на рисунке, требуется Сварка; Посылка ция 2: как показано на рисунке, включая все детали на рисунке, требуется Сварка; Посылка 3: Оголенная ПХБ 4 шт; Посылка 4: как показано на рисунке, включая все детали на рисунке, требуется Сварка.
Предступенчатый комплект клонирования American bird rogue99

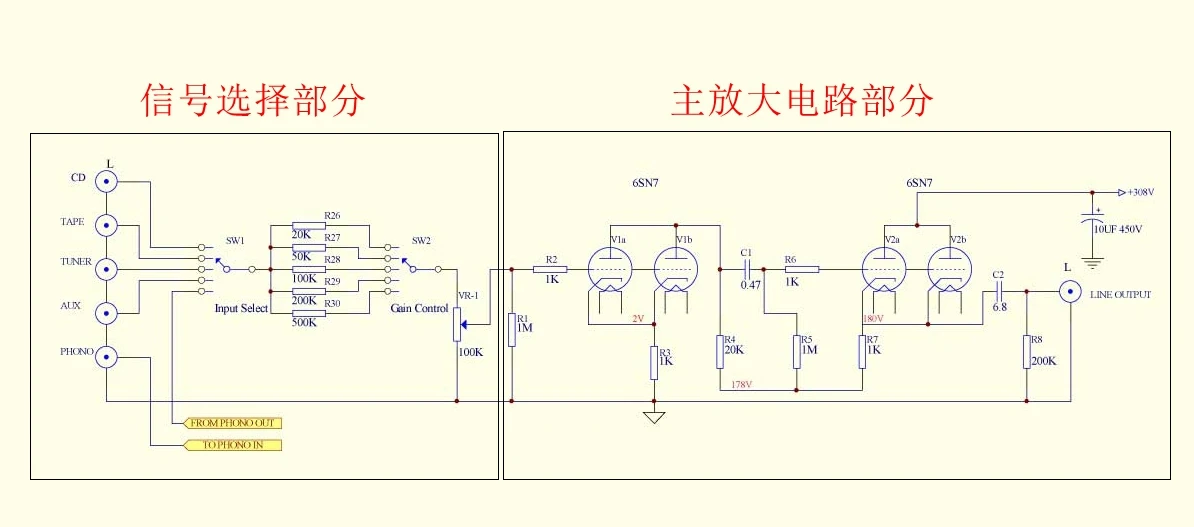

Партия деталей изменилась, а качество остается неизменным. 4 штуки по 0,27 мкФ золотистые заменены на ярко-желтые. Два 6,8 мкФ параллельно заменены четырьмя 3мкф. Использование по умолчанию 6sn7, 6n8p, Совместимость с 12au7 (можно настроить на использование 9-контактного пузыря 12au7) Требования к вторичному напряжению трансформатора: одиночный 12-15 в диапазон 2 А, двойной 250 до 300 В, больше 50 мА. Схема простая, Деталей мало, и у друзей с высокими производственными возможностями, рекомендуется только купить набор пустых плат и настроить свои собственные детали более высокого уровня. Есть небольшие дефекты в схеме выбора, небольшое явление кроссовера, дефекты в оригинальной машине, друзья, которым не нужно несколько выбор сигнала. Купить можно только основной усилитель + блок питания. Откажитесь от оригинальной машины выбор сигнала формы. Проводка готовой платы на картинке предназначена только для справки, а в комплекте нет соединительного провода.

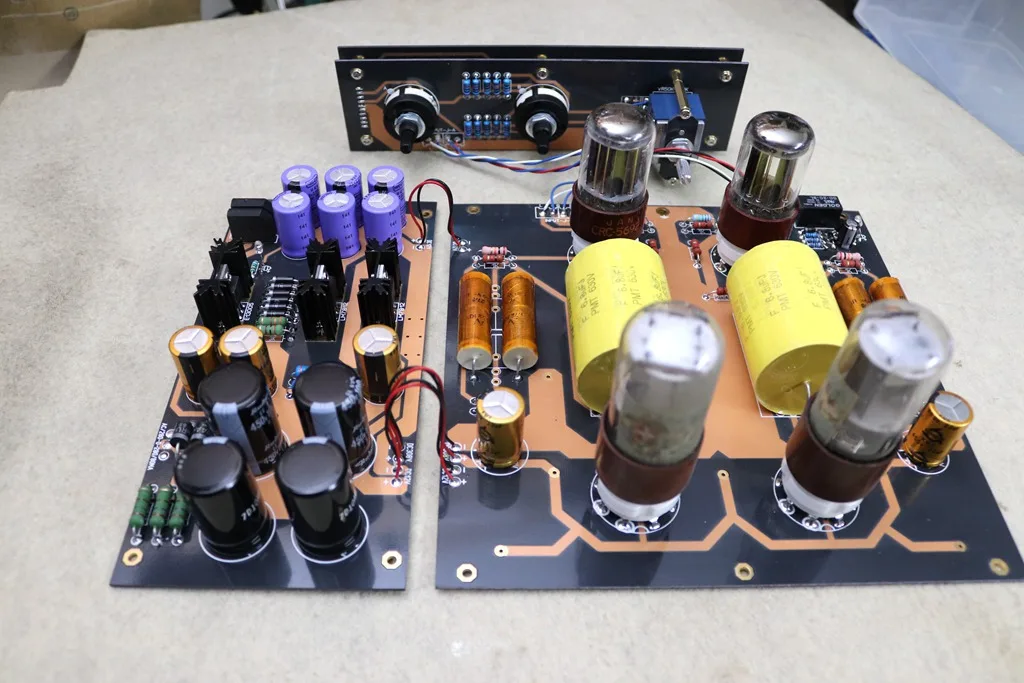

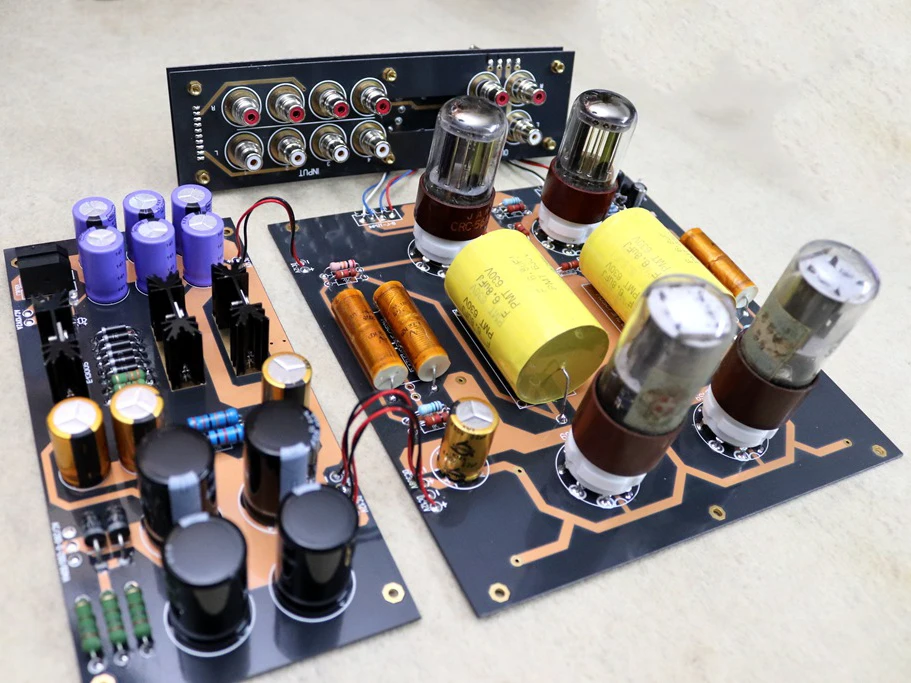

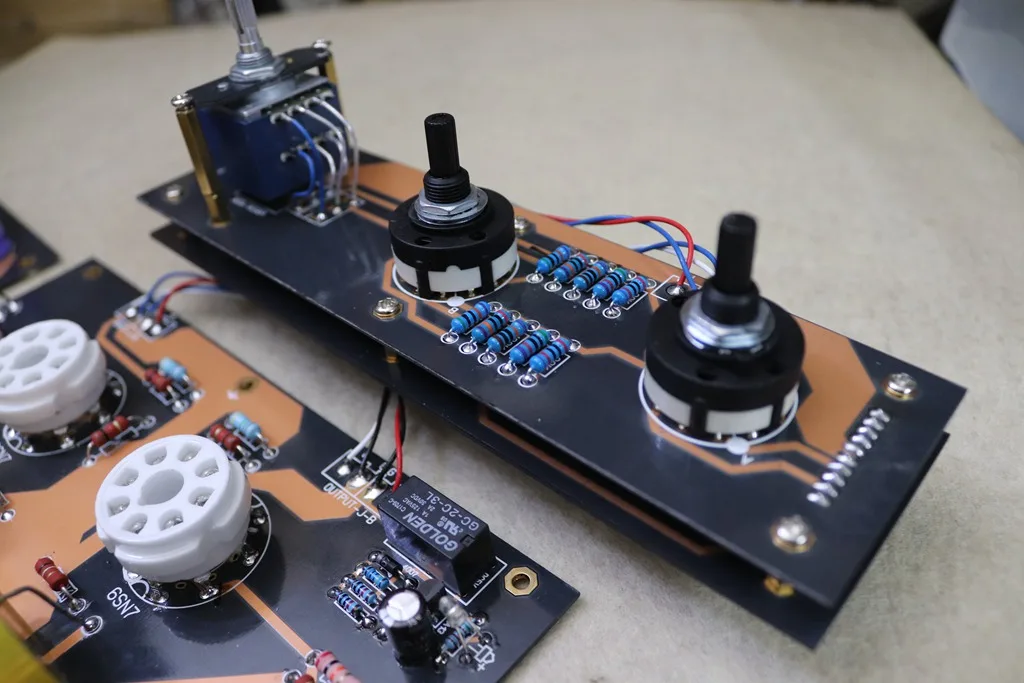

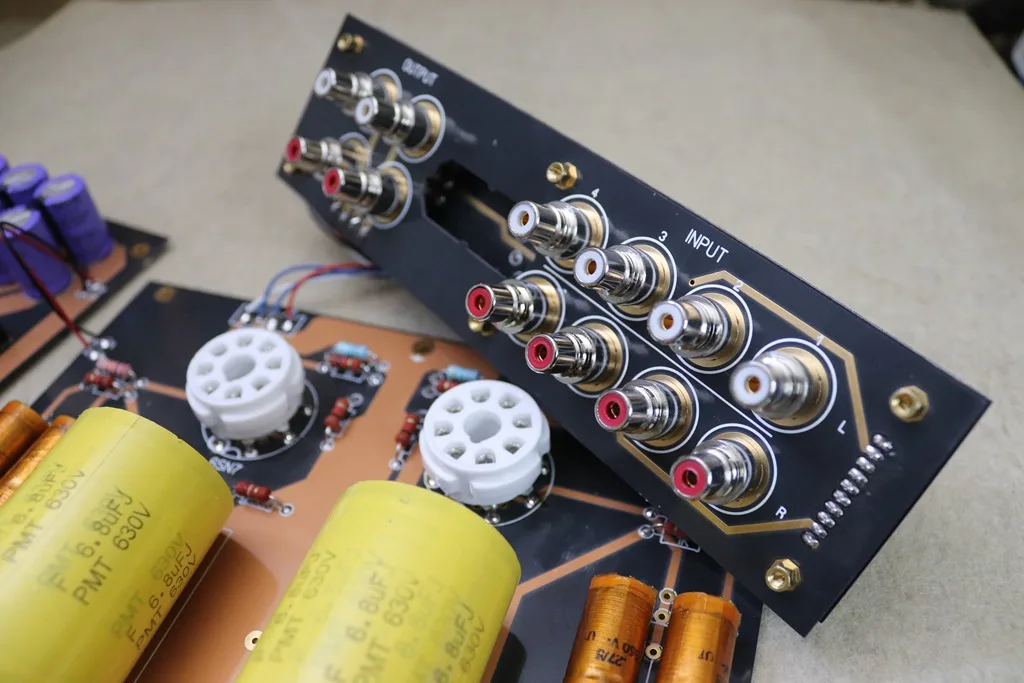

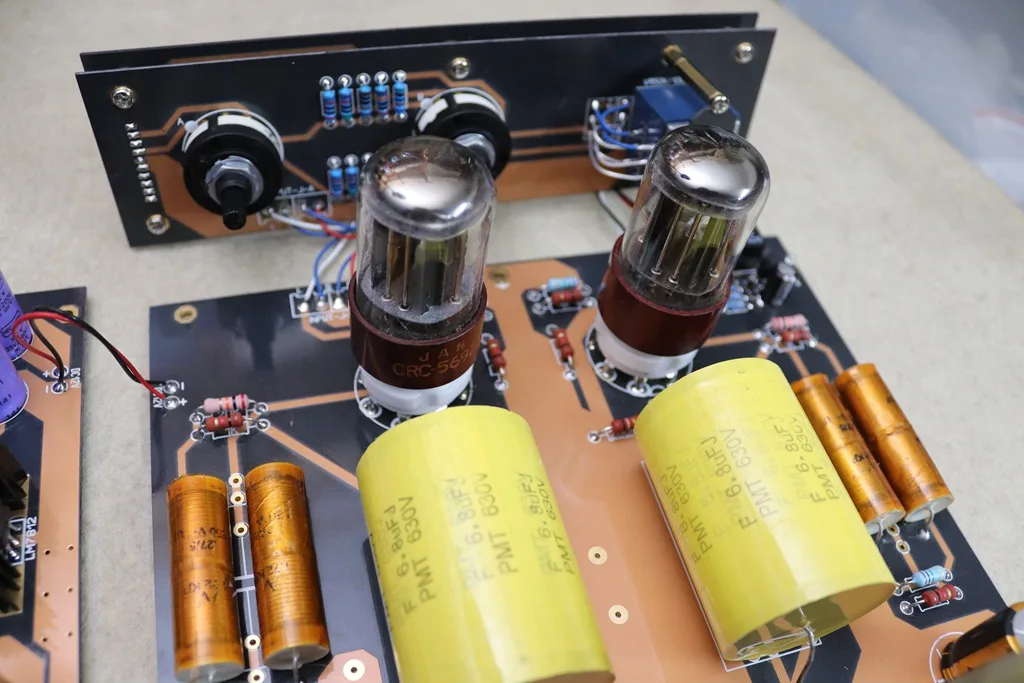

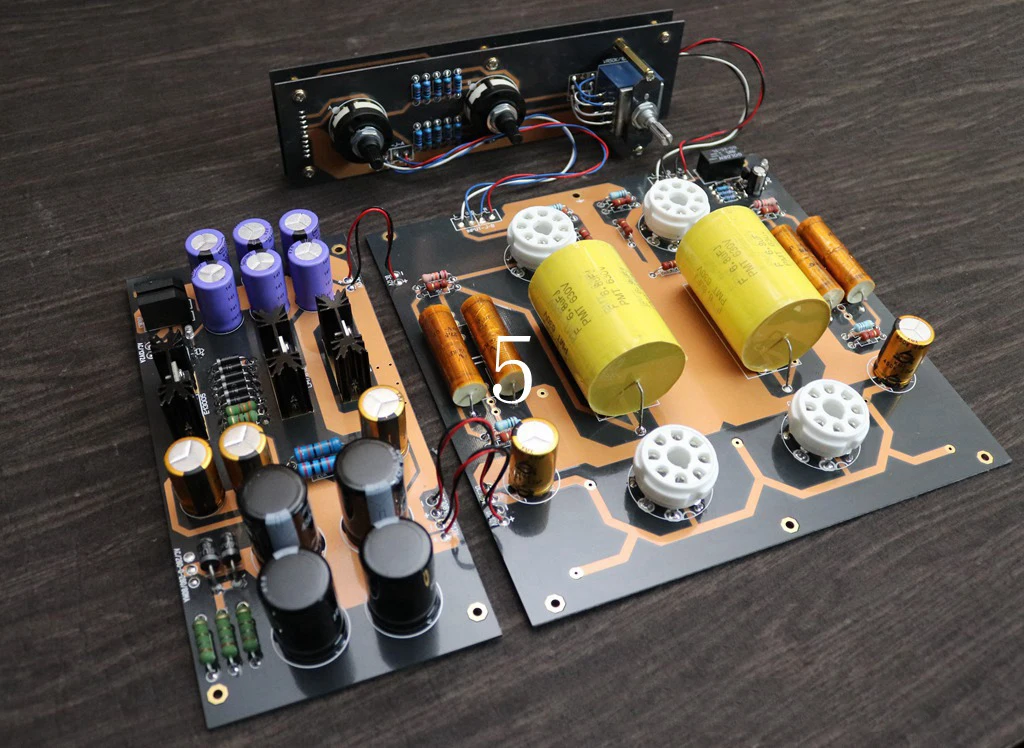

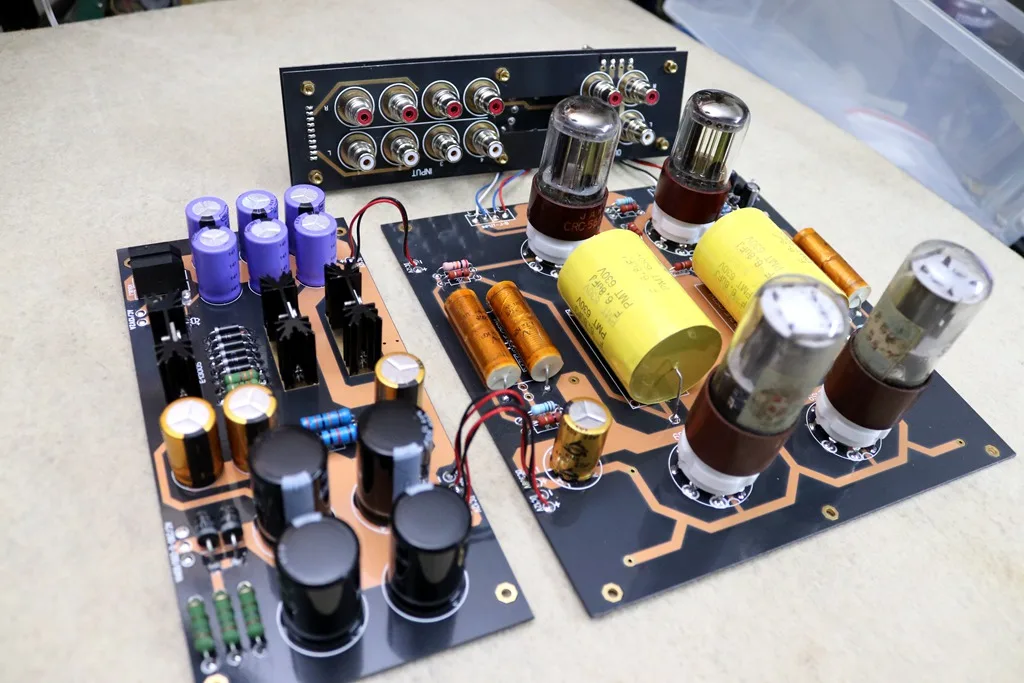

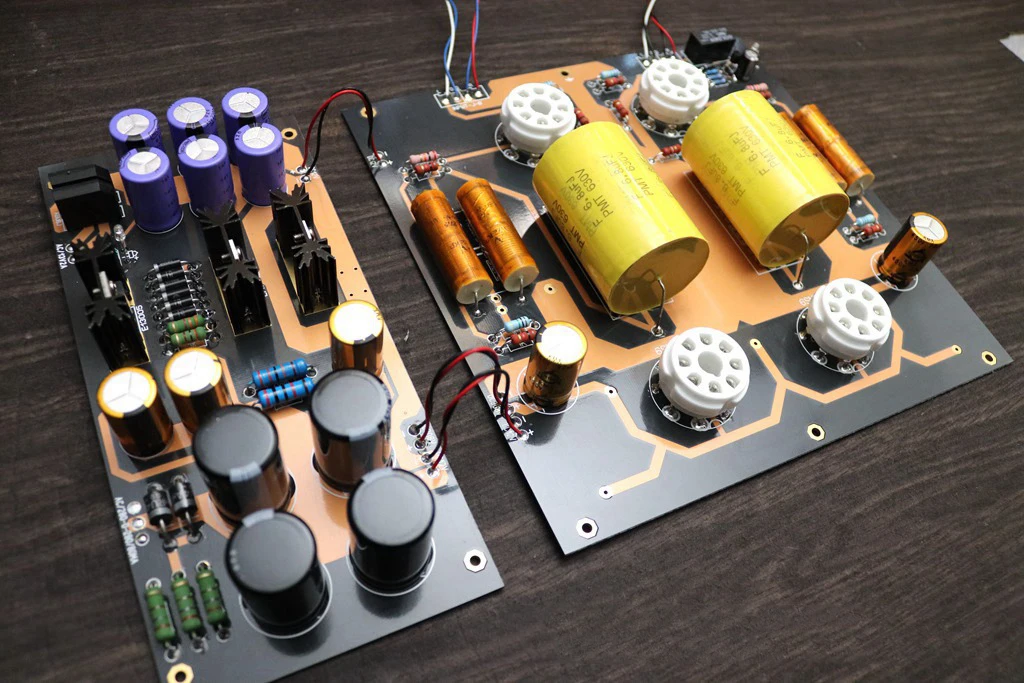

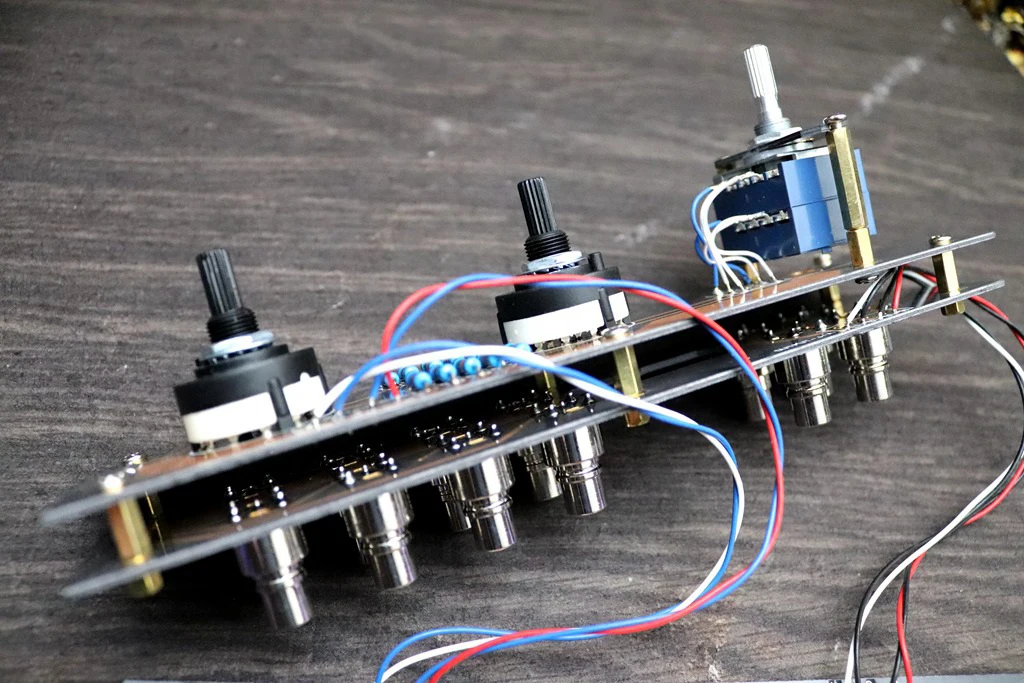

Следующие изображения предназначены только для справки:
