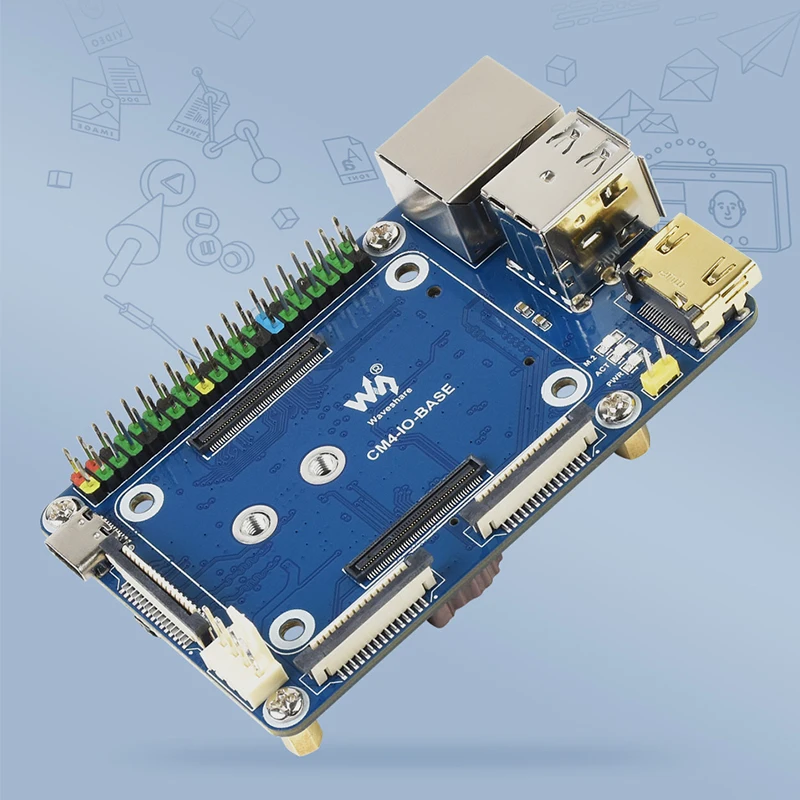

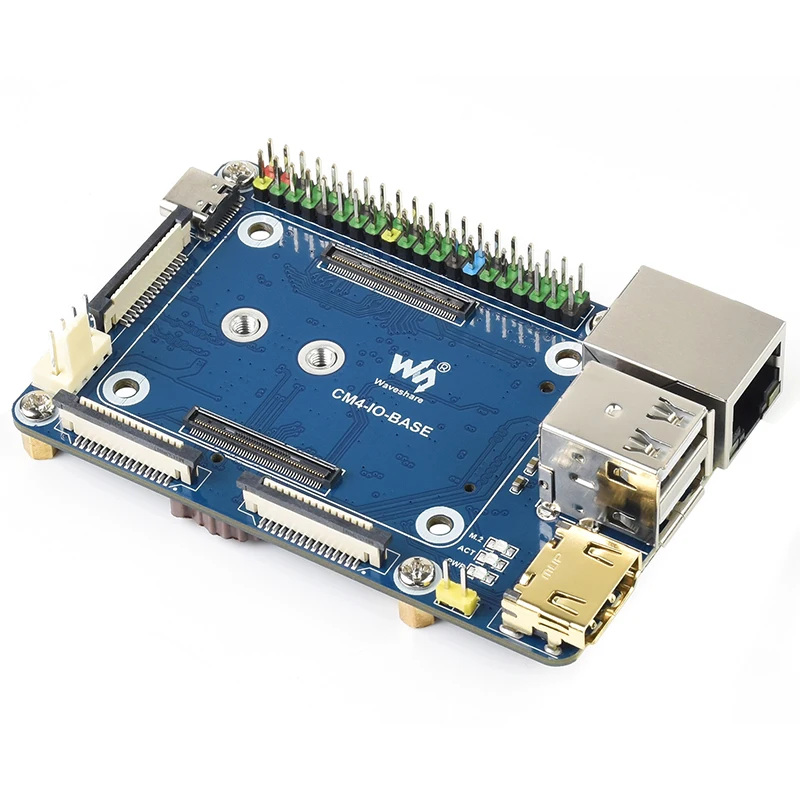

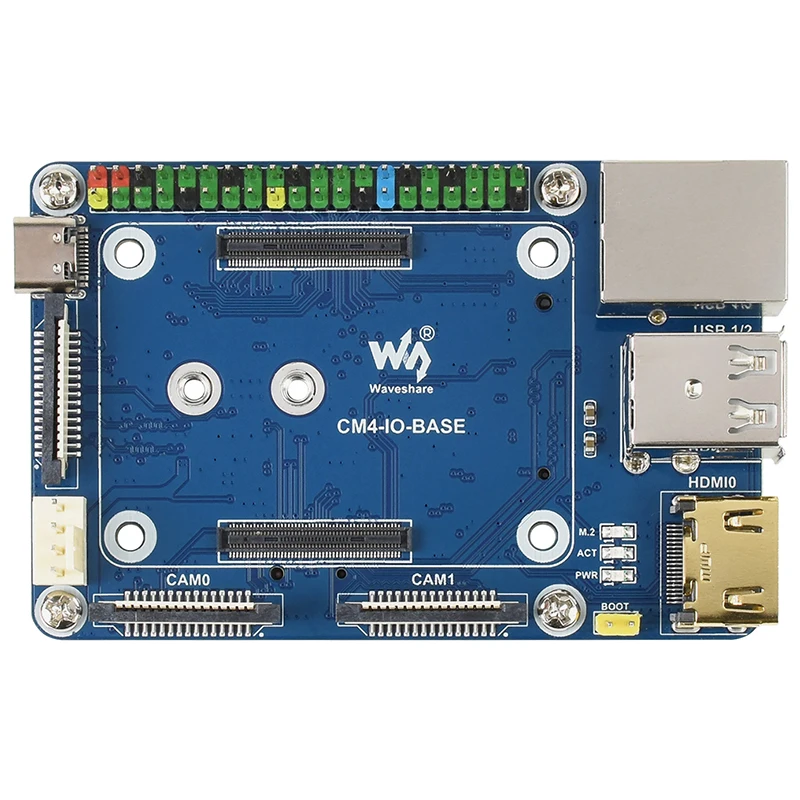

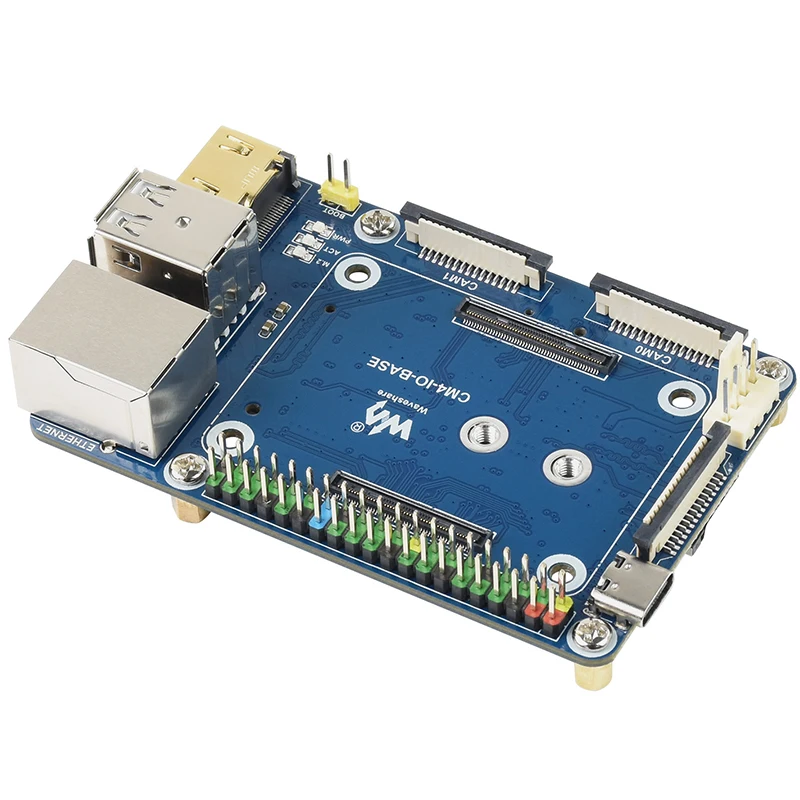

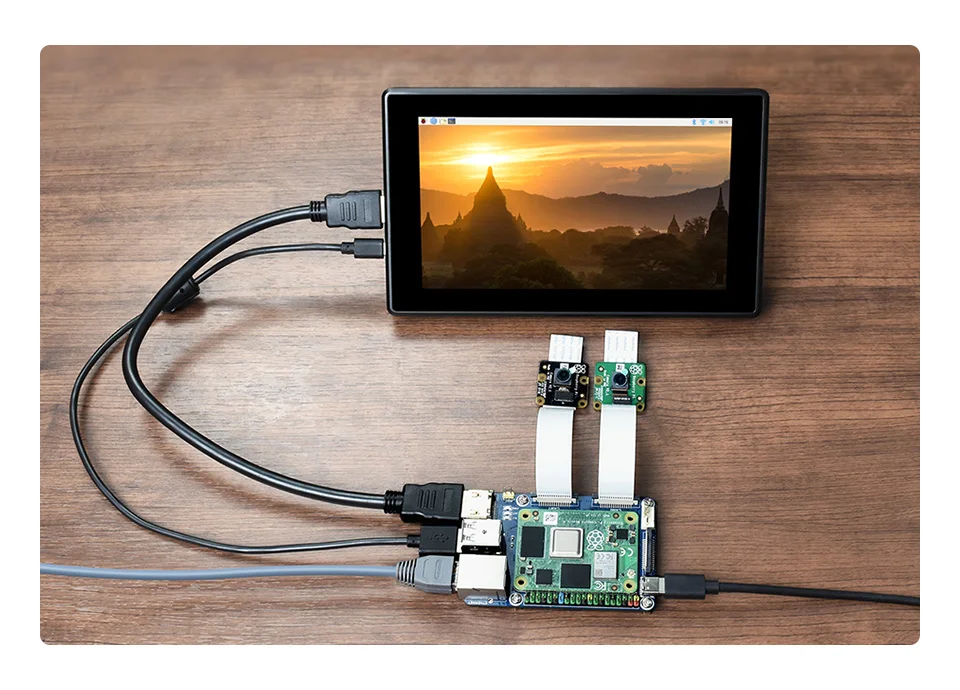

Мини-вычислительный модуль Raspberry Pi 4, Базовая плата расширения, вычислительный модуль Core объединительная плата для CM 4

Разъем CM4Подходит для всех вариантов вычислительного модуля 4

Входная мощность/ПрограммированиеИсточник питания 5 В/А или используется для сжигания eMMC

ДиспПорт дисплея MIPI DSI

ВентиляторДля подключения охлаждающего вентилятора, позволяет регулировать скорость и измерять

Камера2x порта камеры MIPI CSI

Разъем, совместимый с HDMIПорт, совместимый с HDMI, поддерживает выход 4K 30fps

Порты USB 2,02 порта USB 2,0 для подключения различных USB-устройств

Разъем Gigabit EthernetРазъем Gigabit Ethernet RJ45, с сетевой поддержкой 10 / 100 / 1000 м

Индикатор M.2Индикатор рабочего состояния интерфейса M.2

Индикатор ACTИндикатор рабочего состояния Raspberry Pi

Индикатор PWRИндикатор состояния источника питания Raspberry Pi

Выбор ботинокПеремычка короткая: CM4 будет загружаться с интерфейса USB-CОткрытая Перемычка: CM4 будет загружаться с карты eMMC или Micro SD

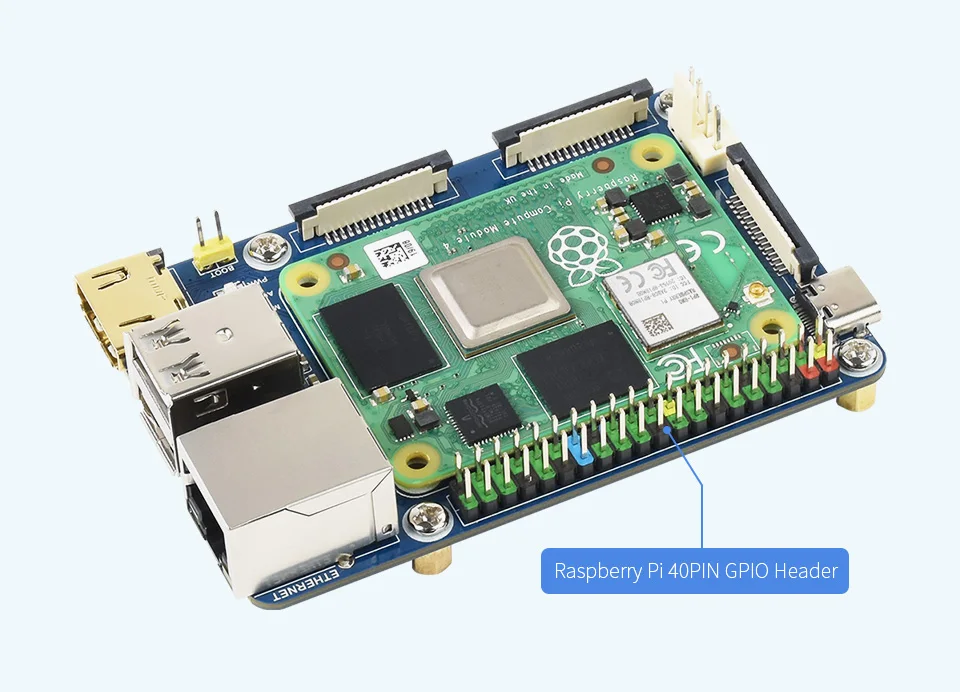

13.40PIN GPIO заголовок

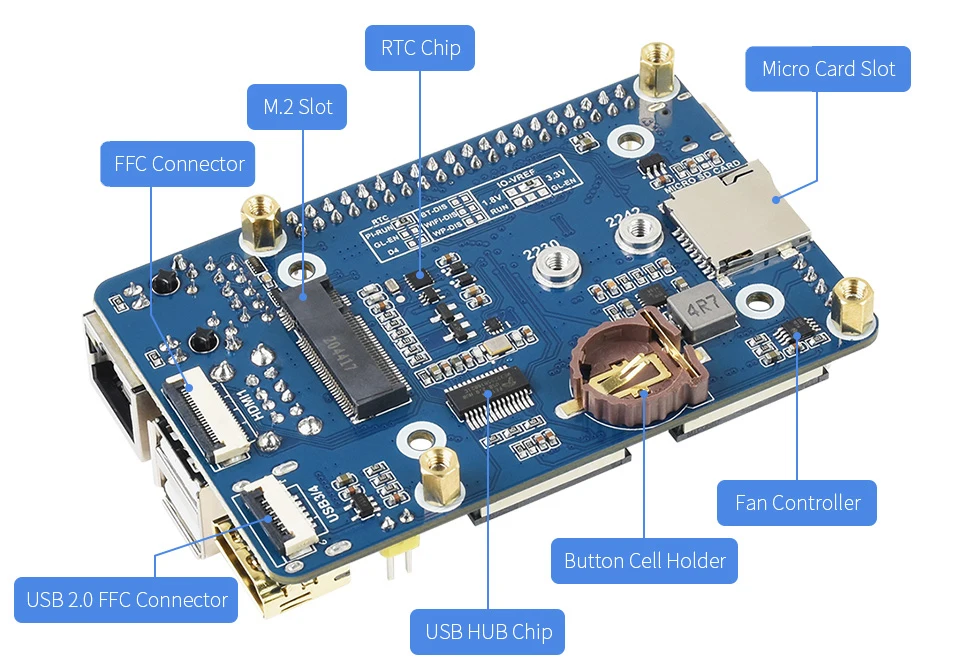

14.Слот для карт MicroДля подключения микрокарты с предварительно сгоревшим изображением (только вариант Lite)

15.Разъем FFCПорт HDMI1, поддерживает выход 4K 30fps

16.Разъем USB 2,0 FFCМожно подключить через адаптер

17.FE1.1SЧип usb-хаб, расширение одного порта USB до 4х портов

18.Слот M.2Поддерживает различные жёсткие диски NVME или модули связи с интерфейсом PCIE M.2 KEY-M

19.Чип RTCПозволяет выполнять связанные с RTC функции, такие как пробуждение, выключение, перезагрузка и многое другое

20.Выбор прерываний RTCPI-RUN: Перезагрузка CM4 при прерывании работы RTCGN-EN: Отключение CM4 при прерывании RTCD4: контакт D4 срабатывает при прерывании RTC

21.EMC2301Контроллер вентилятора для регулировки/измерения скорости

22.Держатель аккумулятор RTCПоддерживает CR1220 кнопочный элемент
