Последняя новинка, 2 шт., Модифицированная Плата усилителя мощности Accuphase E210, 150 Вт, готовая плата 8 Ом, 25-55 В постоянного тока

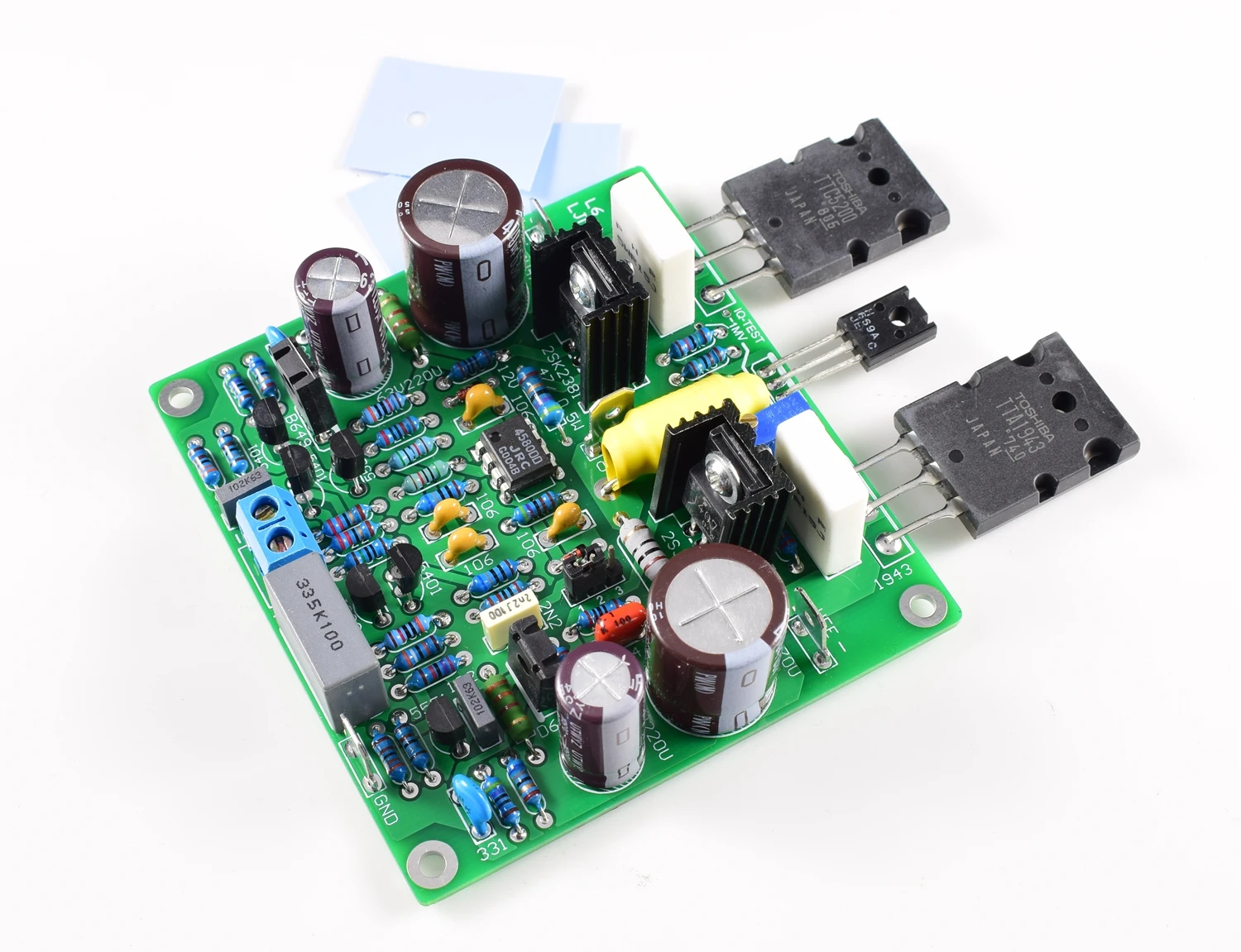

Accuphase E210 модифицированный усилитель мощности 150 Вт 8 Ом

Параметры:

Диапазон напряжения питания: DC + -25V -- + -55V. Рекомендуется использовать напряжение постоянного тока + -40 В.

Выходная мощность: 50-150 Вт 8 Ом

Усиление выходного напряжения: 18 раз

Передний и задний этап комбинированный выходной коэффициент усиления (переключаемый с режимом вывода преампа) = 100 раз

Штырьки для переключателя PREAMP OFF = 1-2 для чистого пост-сценического выхода, PREAMP ON = 2-3 fore-stage комбинированный выход

Quiescent ток, тест IQ, тест 2 точки напряжения-1 мВ quiescent ток-13 мА

Выходное смещенное напряжение постоянного тока (промежуточное напряжение постоянного тока) <1.5мв (с помощью сервопривода постоянного тока)

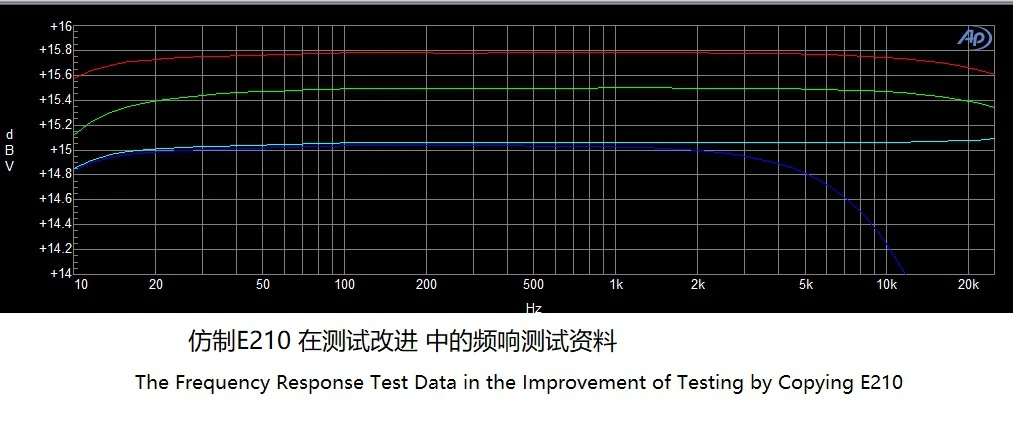

Диапазон воспроизводимых частот = 20 Гц-20 кГц (-0,1 дБ). 10 HZ-30K HZ -0.2DB

THD + N = 0.005% - 0.008% 15 Вт Выход 8 Ом нагрузка 20 Гц-20 кГц

SR = 20 в/США

Коэффициент демпфирования = 100

Рекомендуемый размер радиатора = моно более 200 г

Инструкции по проводке усилителя: блок питания VCC +, GND, VEE-в общей сложности три линейных источника питания.

Входной сигнал +-входной сигнал имеет в общей сложности 2 линии.

Выход + Подключите динамик положительный, GND к земле динамика.

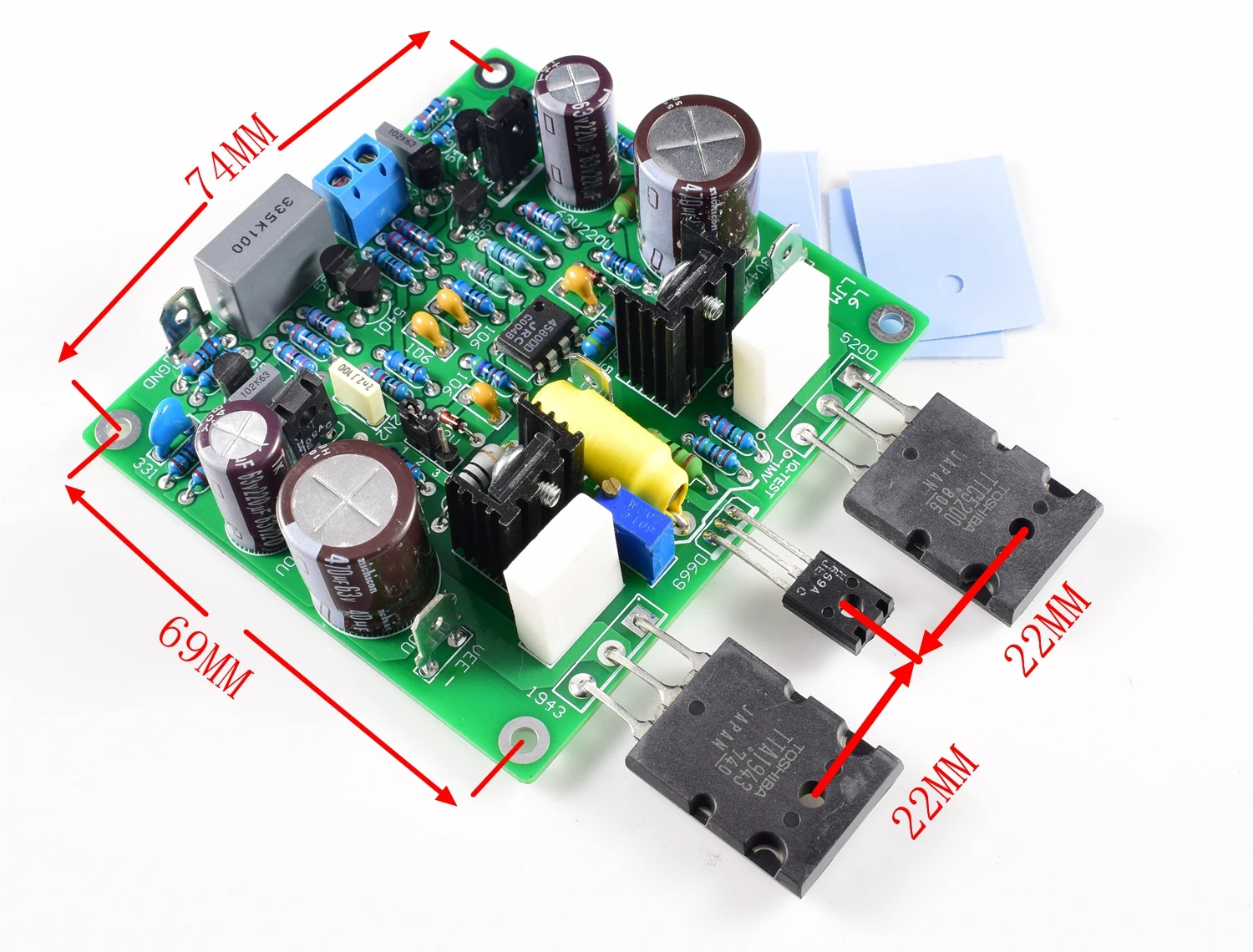

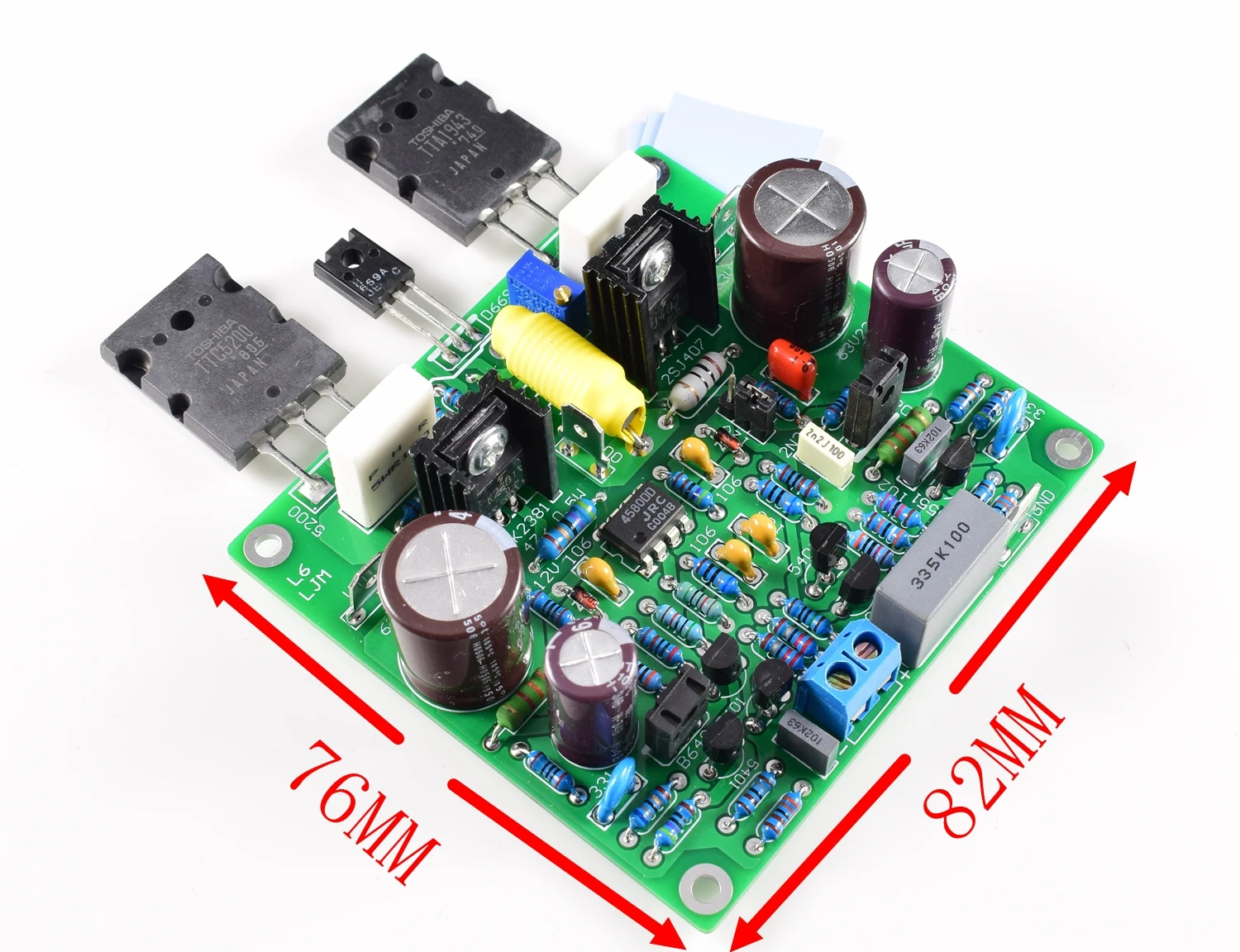

Размер печатной платы = 82*76 мм (длина и ширина)

Расстояние Монтажного отверстия PCB = расстояние между левым и правым отверстиями 74 мм.

Расстояние между верхними и нижними отверстиями 69 мм

Боковое расстояние установки силовой трубки = 2SC5200- 2SD669 расстояние 22 мм.

2SD669-2SA1943 расстояние 22 мм

Примечание:

Все готовые платы отлажены, и, как правило, не рекомендуется снова регулировать ток при использовании.

Если у вас очень профессиональный опыт и вы хотите отлаживать ток,

Следует отметить, что напряжение GS снизится примерно на 150 мВ после десяти минут работы, и система тепловой отрицательной температуры вызовет это.

Поэтому рекомендуется, чтобы мощная трубка первой и третьей ступни была напряжением около 420 МВ и поднялась до 600 мВ в течение нескольких минут.

Во время регулировки необходимо измерить ток точки тестирования IQ после десяти минут работы.

Если он используется не профессионалами, Не регулируйте его, и готовое изделие отрегулировано.

Посылка включает в себя:

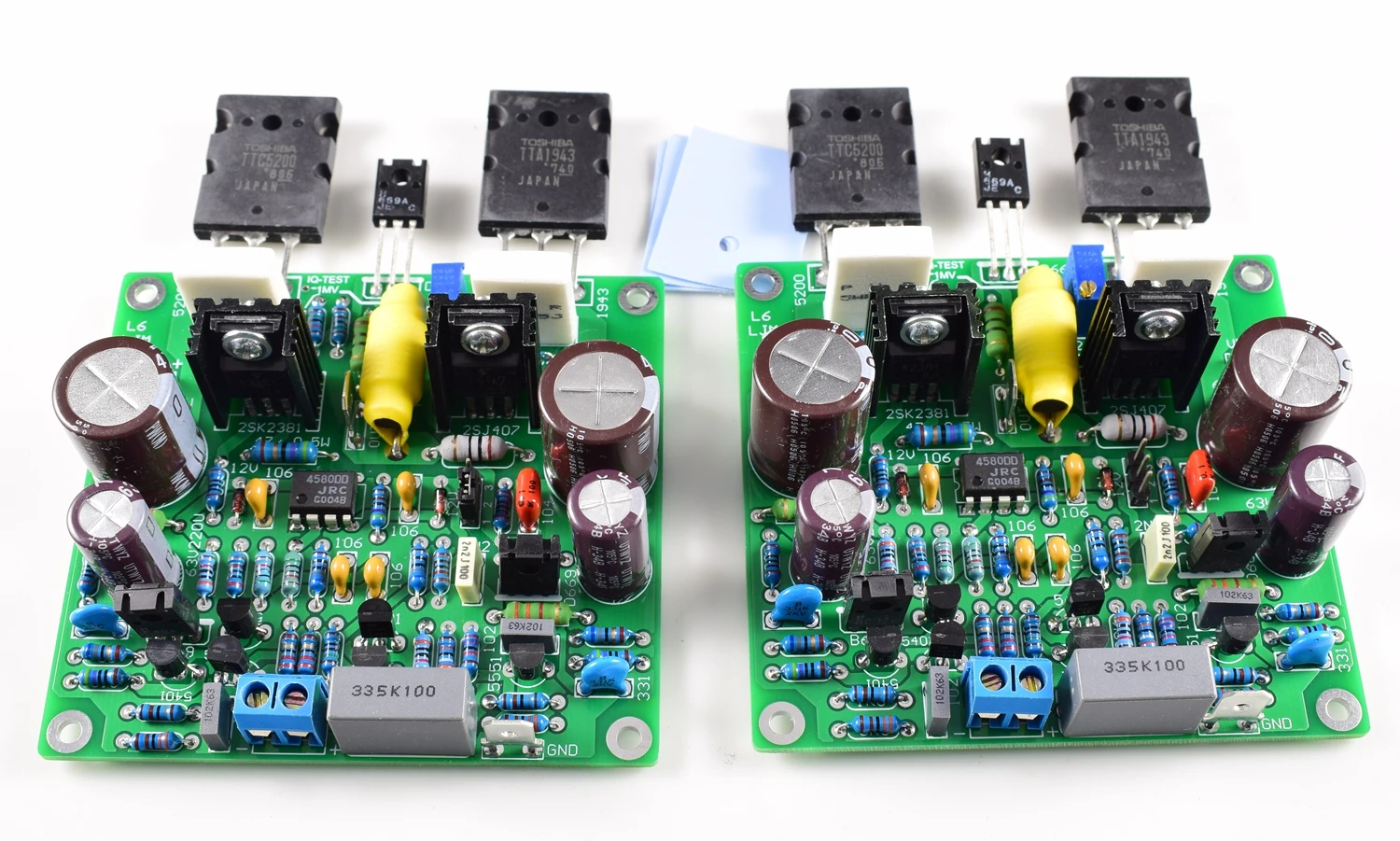

2 шт. доска
