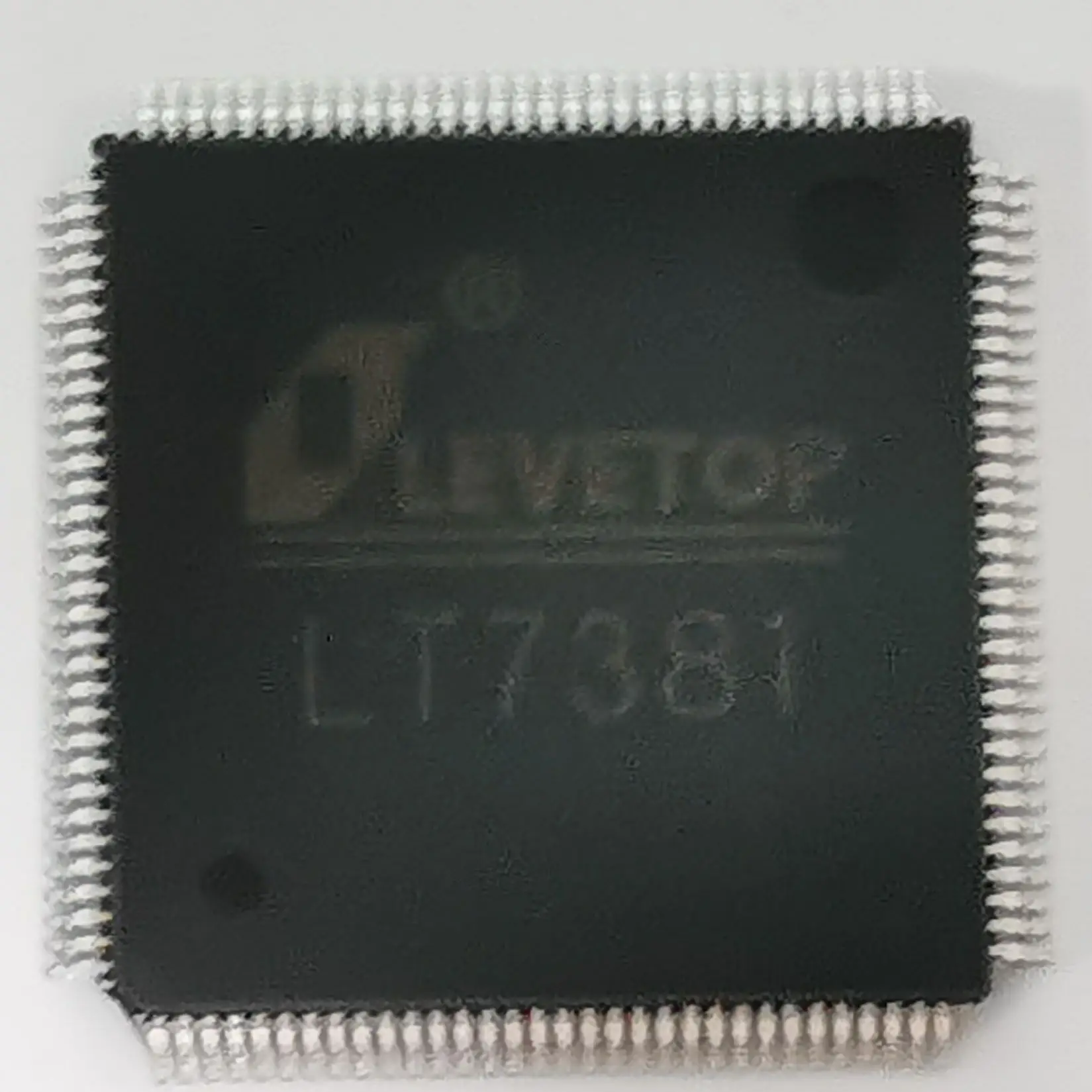

Общее описание
LT7381-высокопроизводительный TFT-LCD чип ускоренного Отображения графики. LT7381 также поддерживает очень широкий разрешение дисплея, может быть от 320*240(QVGA) 1024*768(SXGA), дисплей поддерживается 16/18/24 бит интерфейс RGB.
Особенности
• Поддержка параллельного интерфейса MCU SPI I2C, 8/16 бит • Встроенный двигатель с геометрическим рисунком, опорная точка, линия, кривая, эллипс, треугольник, прямоугольник, закругленный прямоугольник • Встроенный 2D графический ускоритель двигателя, поддержка вращения, зеркало изображения, PIP и прозрачный дисплей • Встроенная память 32 Мбит • Поддержка от 320*240 до 1024*768 Панель с 16/18/24 бит RGB Интерфейс • Встроенные стандартные ISO/IEC 8859 шрифты • Встроенный литий-два 16-бит ШИМ таймера • Поддержка главного интерфейса I2C • Три режима энергосбережения: режим ожидания, ожидания и сна • Встроенный программируемый PLL; Обеспечивает ЖК-сканирование, память дисплея и внутренние системные часы • Рабочее Напряжение: 3,0 V ~ 3,6 V • Посылка: 128pin LQFP
Хост-интерфейс
Поддержка трех типов 8/16 бит асинхронного интерфейса регистрации шины (или данных памяти) Интерфейс шины непрямого Intel-80 Интерфейс шины непрямого Motorola-6800 Обеспечивает механизм вставки состояния ожидания на параллельном цикле хоста Поддержка интерфейса шины I2C Поддержка различных протоколов SPI. Ex. 3 или 4 провода SPI
Форматы отображения данных
1bpp: монохромные данные (1 бит/пиксель) 8bpp: RGB 3:3:2 (1 байт/пиксель) 16bpp: разноцветный "Красный-зелёный-5:6:5 (2-байт/пикселей) 24bpp: RGB 8:8:8 (3 байта/пикселя или 4 байта/пикселя) Индекс 2:6 (64 цвета/пикселя с атрибутом непрозрачности) ≤Rgb 4:4:4:4:4 (4096 цветов/пикселей с атрибутом непрозрачности)

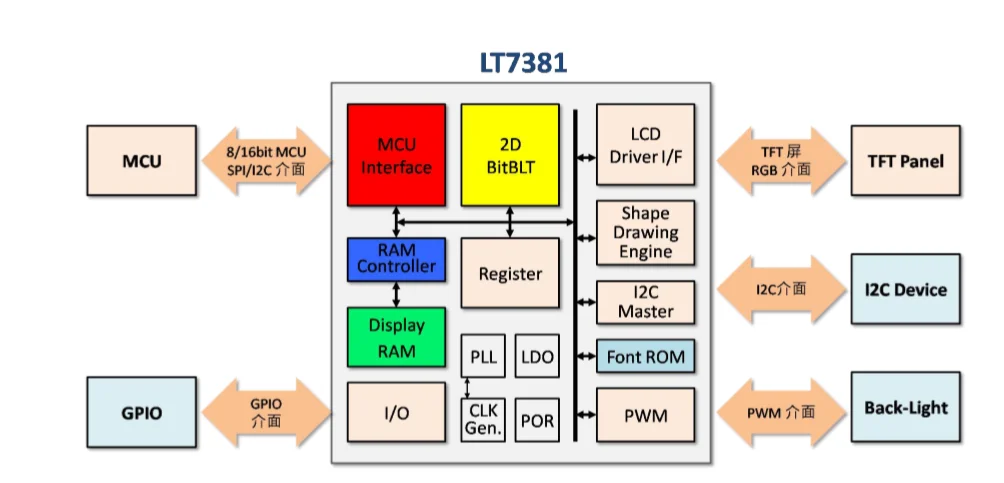

Схема внутреннего блока

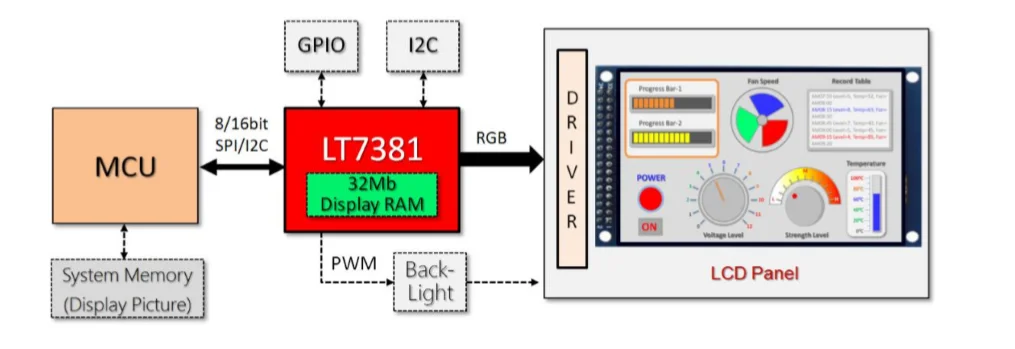

Схема блока системы

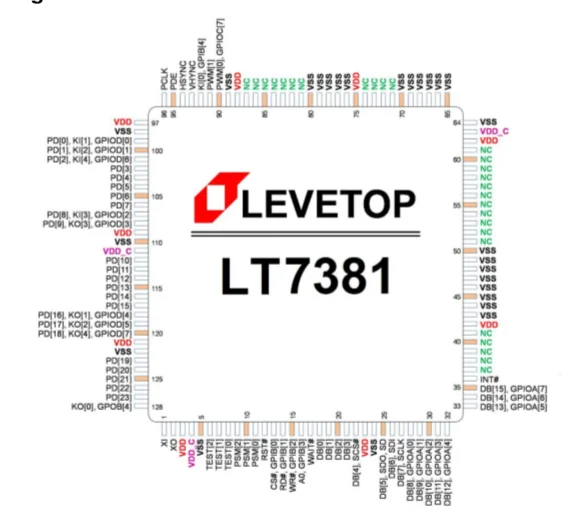

Назначение штифта

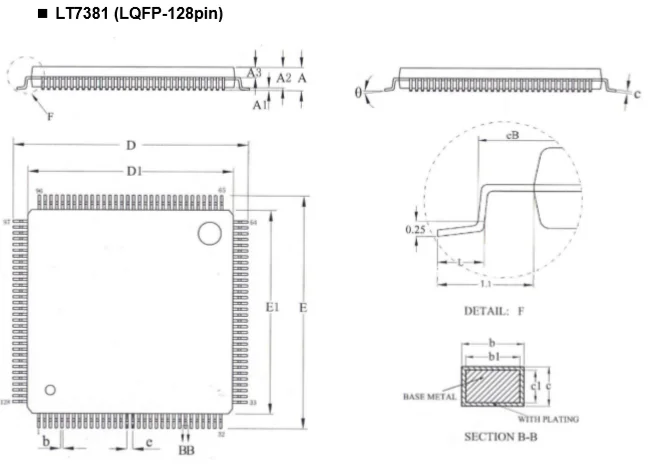

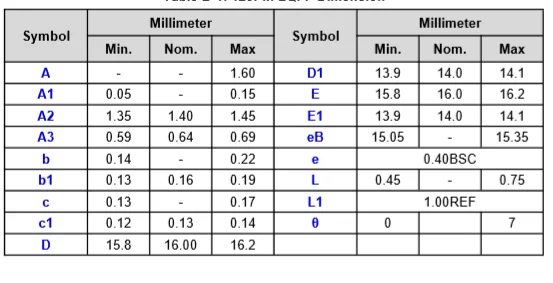

LT7381 размер чипа
