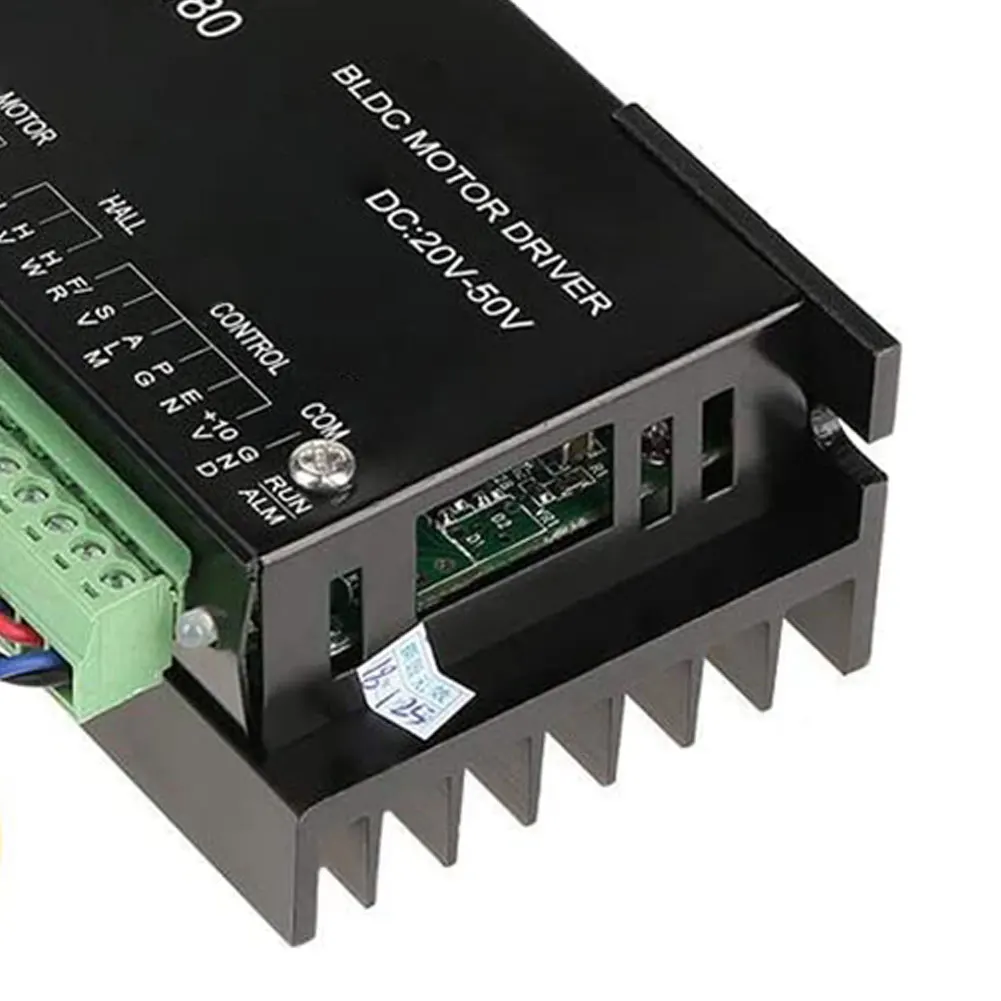

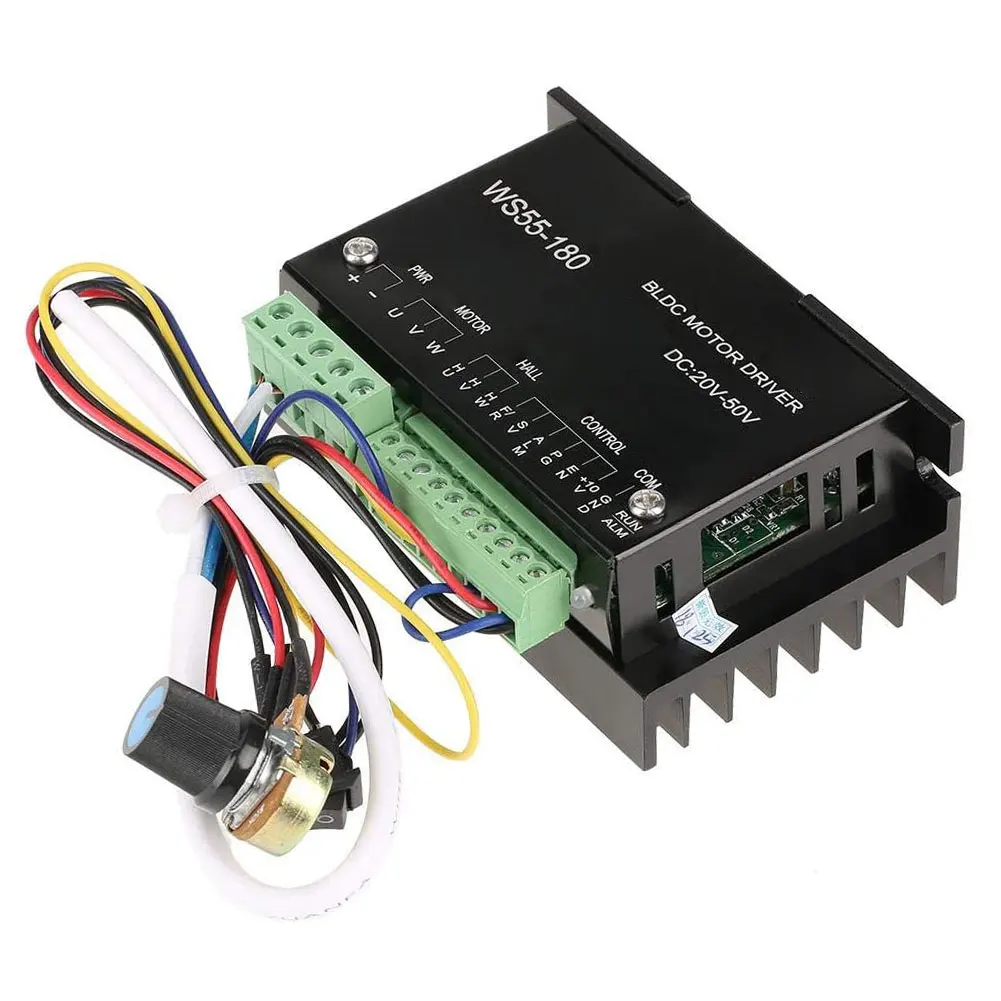

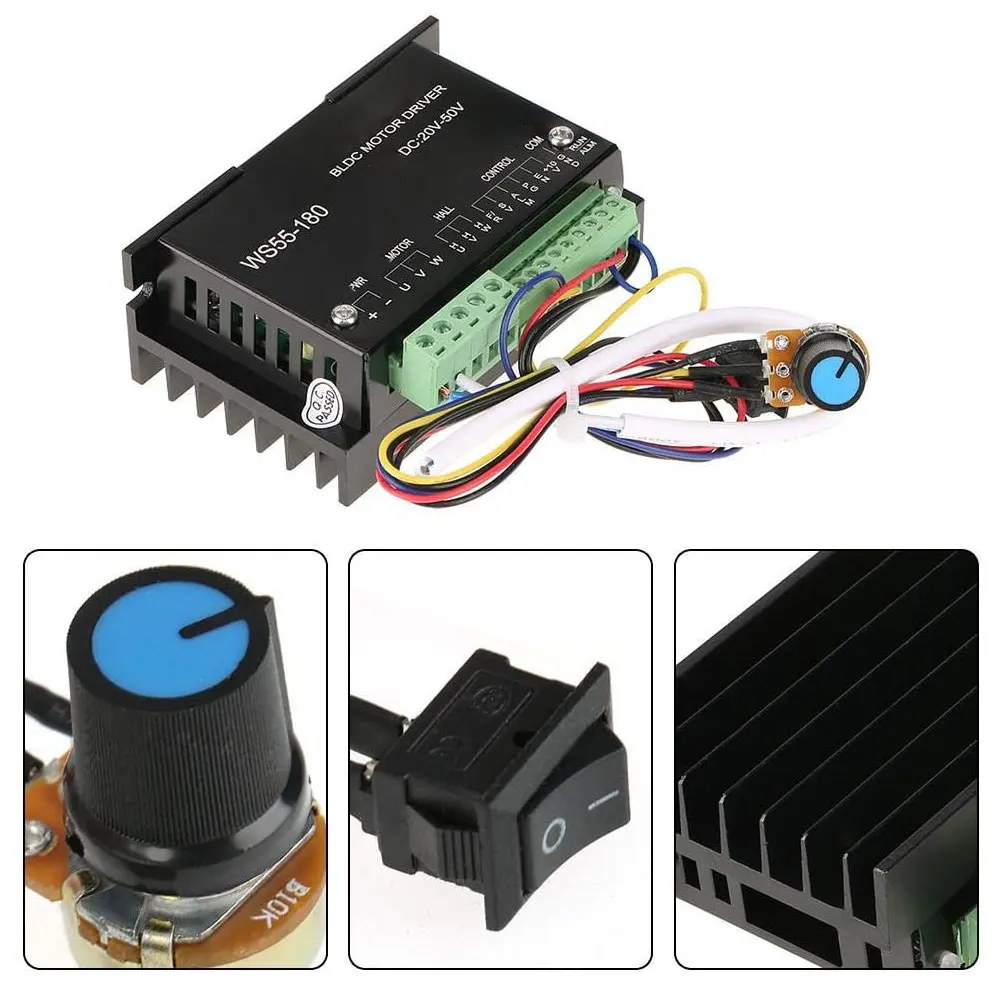

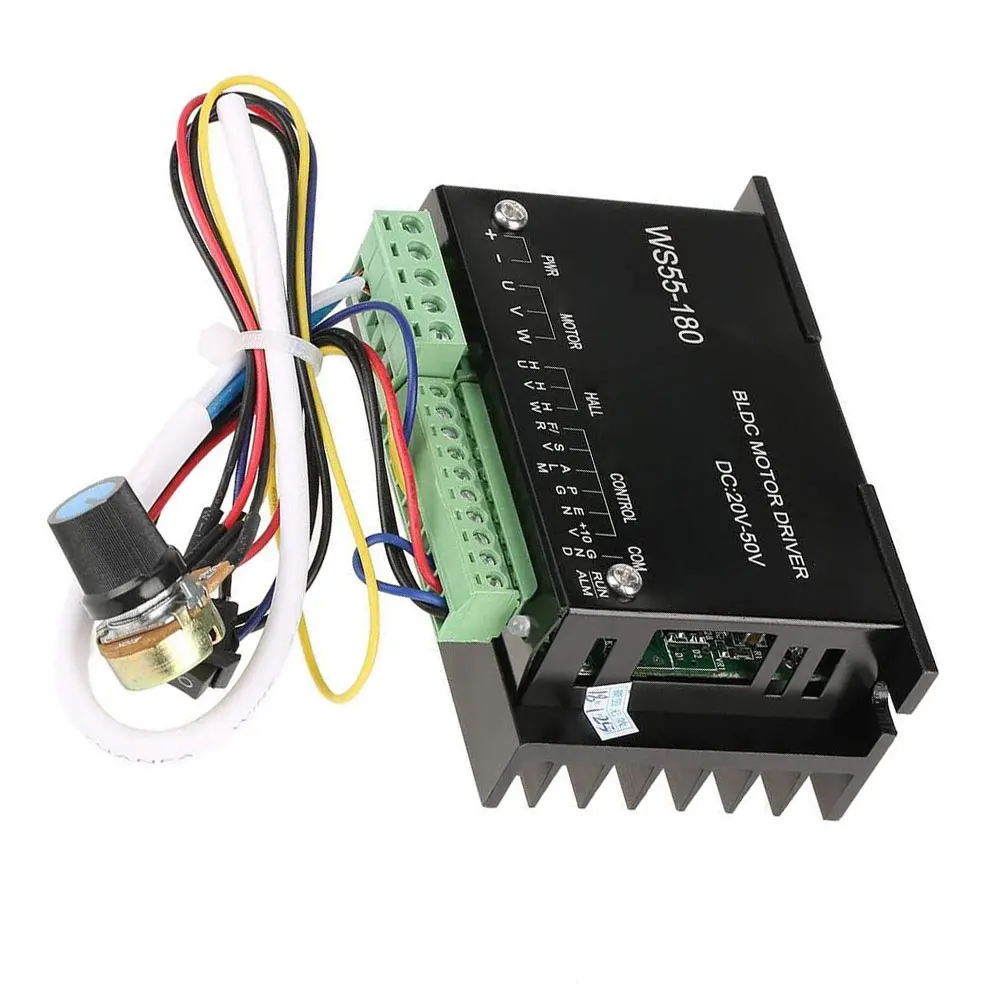

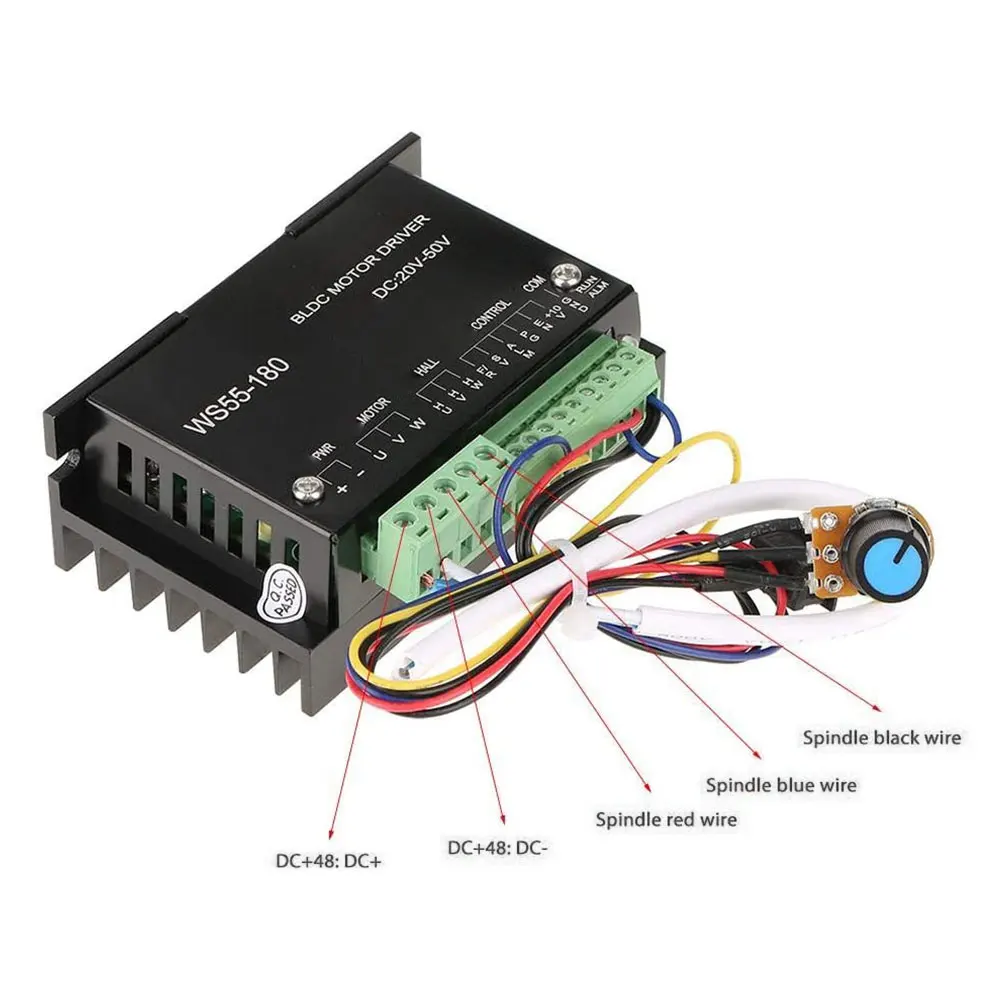

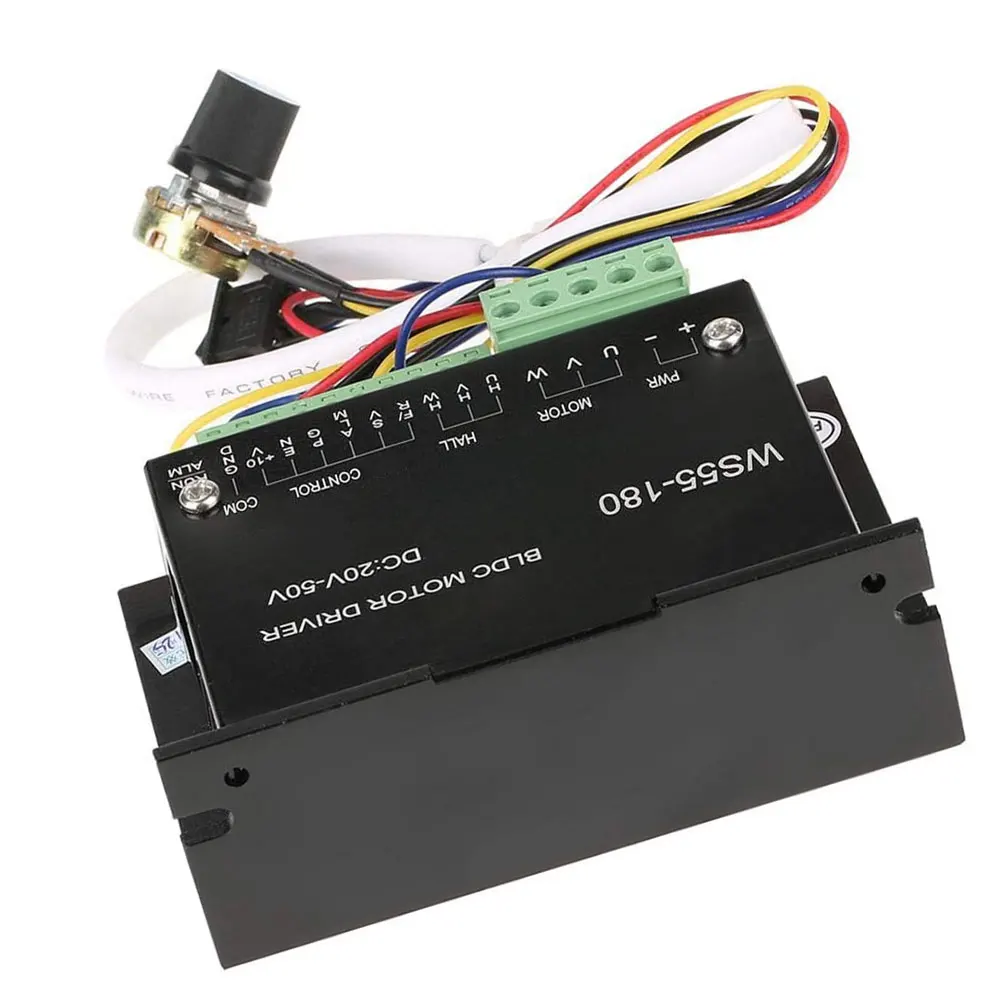

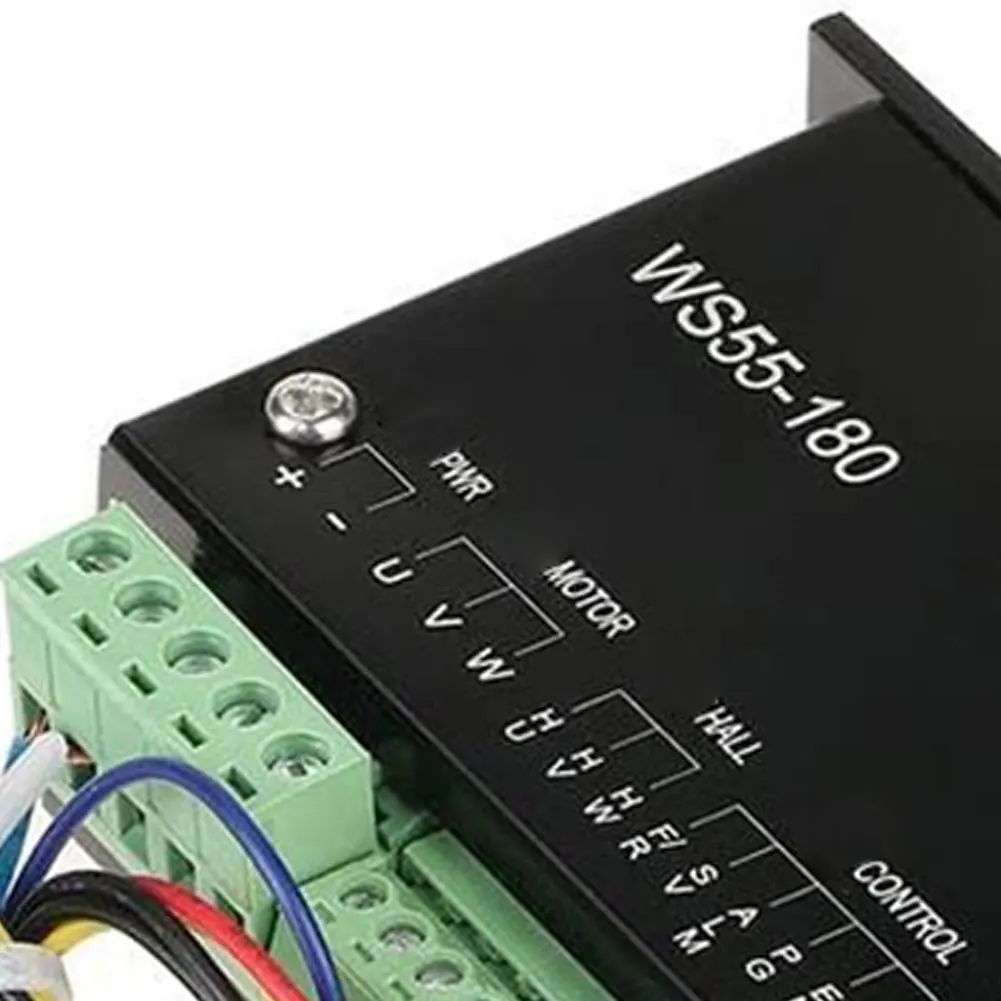

Мотор драйвер BLDC безщеточный шпиндель 3 фазы постоянного тока 20V-с алюминиевой крышкой, 50В контроллер WS55-180 для станка с ЧПУ шпиндель мотор BLDC драйвера контроллера
Описание

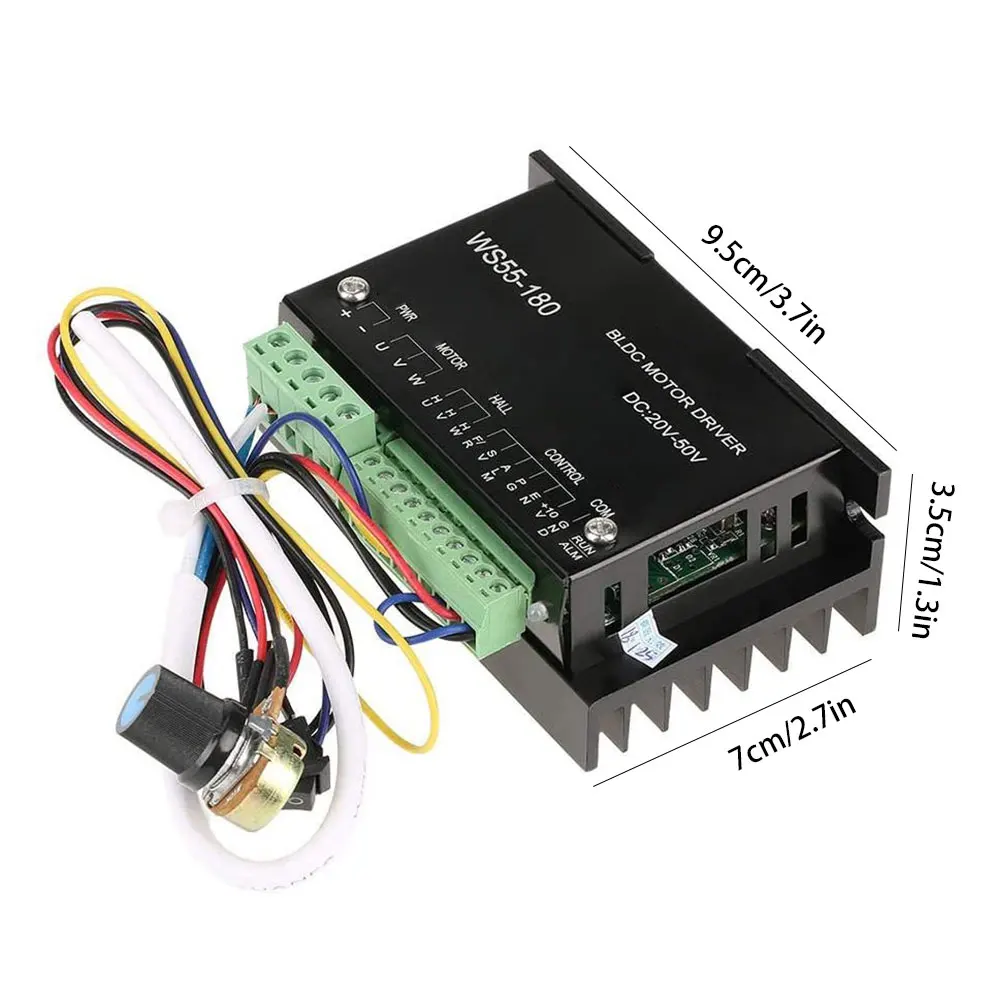

Этот контроллер шпинделя с ЧПУ поддерживает внешнее управление потенциометром и внешнее управление напряжением. Встроенная защита от перенапряжения, защита от перегрузки по току, защита от блокировки ротора, безопасная в использовании. Он может управлять двигателем BLDC с Холлом или без холла. Может быть применен в малом оборудовании, электроинструментах, вытяжном вентиляторе и многого другого. Особенности Драйвер двигателя -Цвет: черный. -Материал: пластик. -Размеры: 9,5x7x3,5 см/3,74x2,76x1,38 дюймов.Номинальное напряжение: 20-50 В постоянного тока Номинальный ток: 10A Ограничение тока: 15а Максимум: 20000 ОБ/мин (удельный вес зависит от самого двигателя и нагрузки) Температура хранения: -20 ℃ ~ + 65 ℃ Среда использования: Бесконтактный прямой контакт с пылью, испарениями и коррозионными газами Температура: 0-45 ℃ Влажность: < 80%, без мороза, без мороза Shock: 5,9 m/мА Влажность хранения: 0 ~ 95% относительной влажности

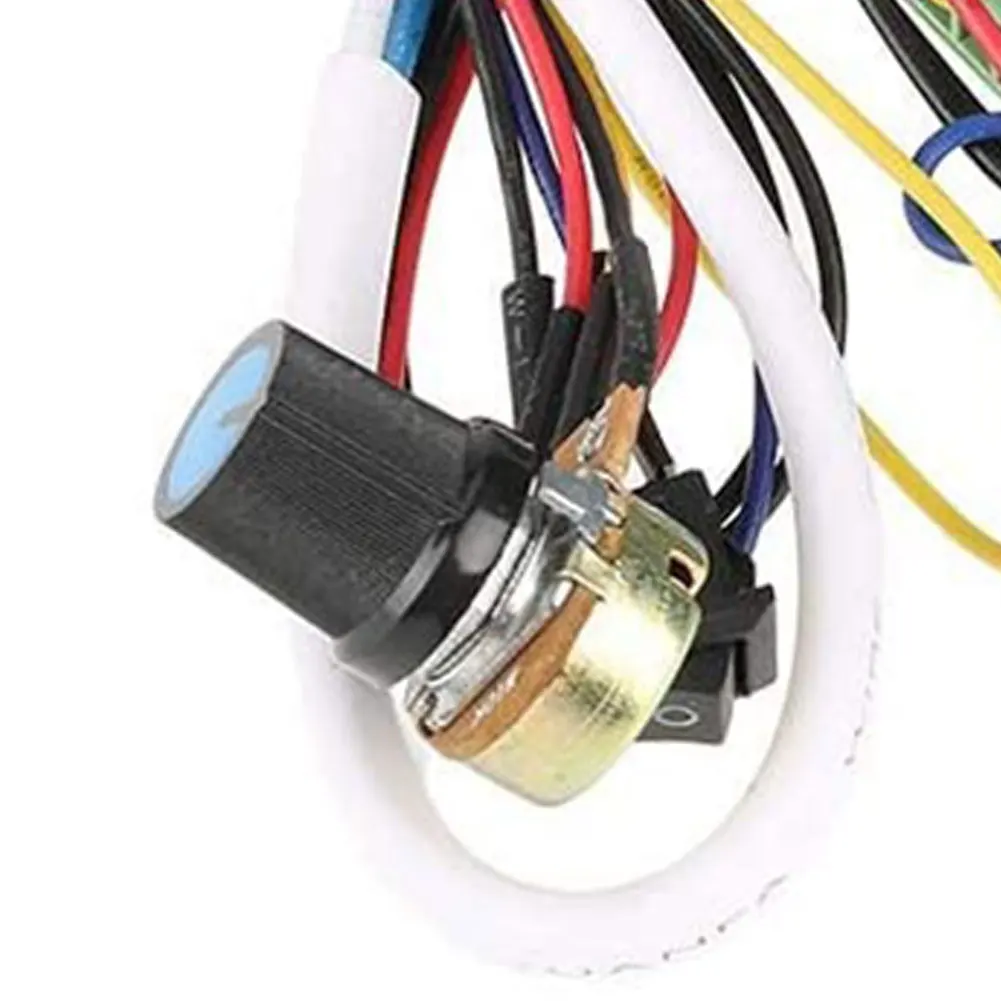

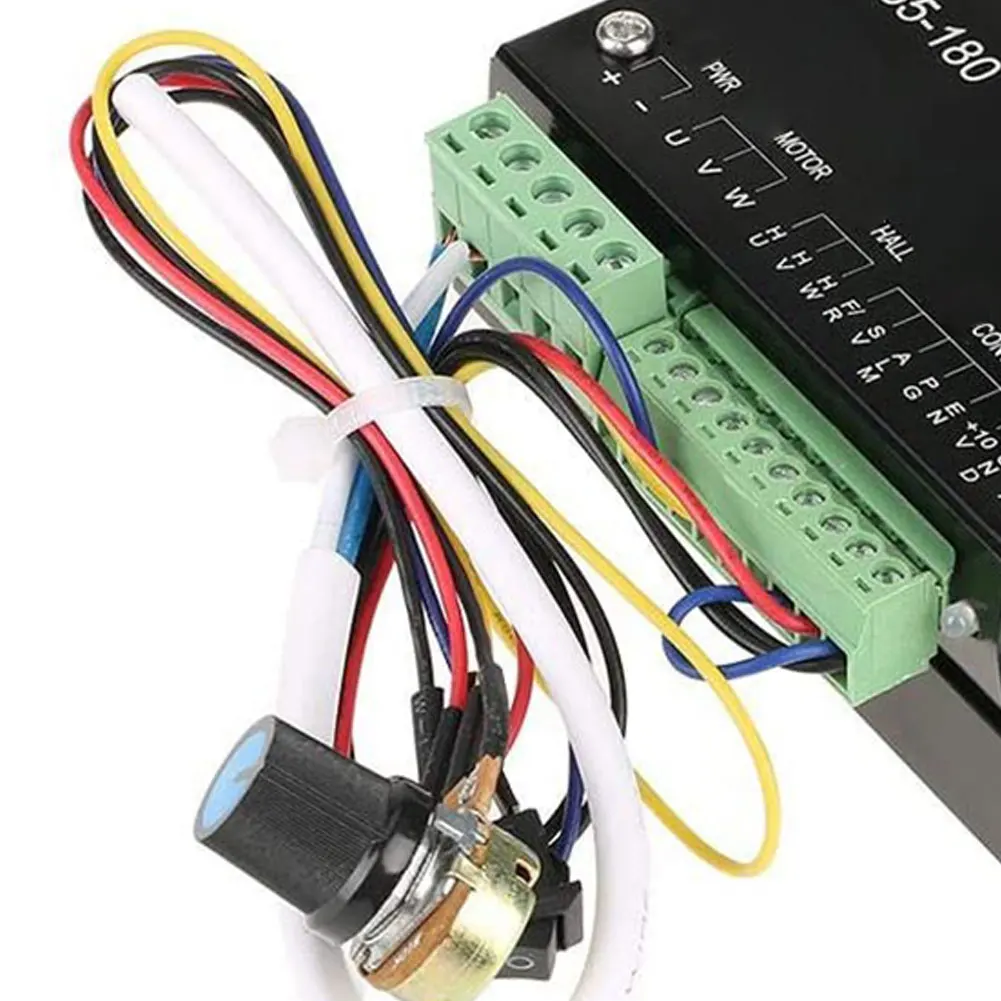

1. Два режима регулирования: Внешний потенциометр: через эту регулировку потенциометра; Внешнее напряжение: внешнее напряжение 10 В постоянного тока; Примечание: две регулировки не могут использоваться одновременно 2. Выходной сигнал PG: Есть 5v-импульсный выход между портом и землей. Выходная частота устанавливается на P (Гц), логарифм класса двигателя-N, а равен F (об/мин), затем Выходная частота-P = F * N/60. 3. Сигнал лм на выходе: между портом и землей Есть импульсный сигнал 5 В. 4. Функция положительного инверсии: F/R: Зажмите тумблер на соответствующей Стороне, направление рулевого управления двигателя может быть изменено. Для переключателя, белая часть вверх и вниз, затем twang его вверх и вниз. Для переключателя белая часть является горизонтальной, а twang-горизонтальной. 5. Старт-стоп (два режима управления): Внешний переключатель EN: передача через переключатель. Боковой тумблер EN: для тумблера белая часть вверх и вниз, затем вниз для запуска; Для тумблера белая часть является горизонтальной, затем наберите для запуска Примечание: вы можете включить только одно управление одновременно, один из выключателей закрыт, а другой действителен. 6. Защита от блокировки ротора: если Двигатель перестает работать, включите питание снова, чтобы начать. 7. Светильник питания: зеленый светильник: включение и выключение питания 8. Светильник состояния: Красный светильник: два вспышки в режиме ожидания, после запуска, гаснет. 9. Сопротивление изоляции: &;100 м при температуре окружающей среды и атмосферном давлении 10. Изоляция: t нормальная температура и давление, 0.5кв, 1 мин
Упаковочный лист1 * драйвер двигателя
