Последнее обновление: 02.10.2024
Тип 1: одна материнская плата 1G
Тип 2: одиночная материнская плата 21G
Type3: с 7 дюймов сенсорный экран 1G
Type4: с 7 дюймов сенсорный экран 2G
Описание проблемы с аппаратным обеспечением: поскольку эта плата разработана на основе сосуществования аккумулятора и источника питания постоянного тока, при использовании только источника питания постоянного тока может потребоваться некоторое время для включения после выключения. Когда используется только источник питания постоянного тока, внешний источник питания может быть непосредственно источником питания постоянного тока. Чтобы решить эту проблему, подробное описание приведено в руководстве по эксплуатации основной платы.
Использование этого продукта требует определенной основы LINUX, которая не подходит для начинающих!
Относительно открытой информации:1. Программное обеспечение: исходный код программного обеспечения на основе платы разработки, включая Android SDK, LINUX kernel, UBOOT2. Аппаратное обеспечение: за исключением основной платы, только предоставляет PDF версию схемной схемы, остальные предоставляются с оригинальными проектными документами
V2 по сравнению с V1:1. Преобразование WIFI из версии USB RTL8188 в SDIO версии RTL8723BS, поддержка Bluetooth (скорость передачи данных по Bluetooth составляет всего 115200, аудио не поддерживается)2. Добавьте инструкции по зарядке3. Добавьте интерфейс LVDS и интерфейс MIPI4. Добавить 4G модульный разъем (опционально поддерживает модуль 4G)
Введение

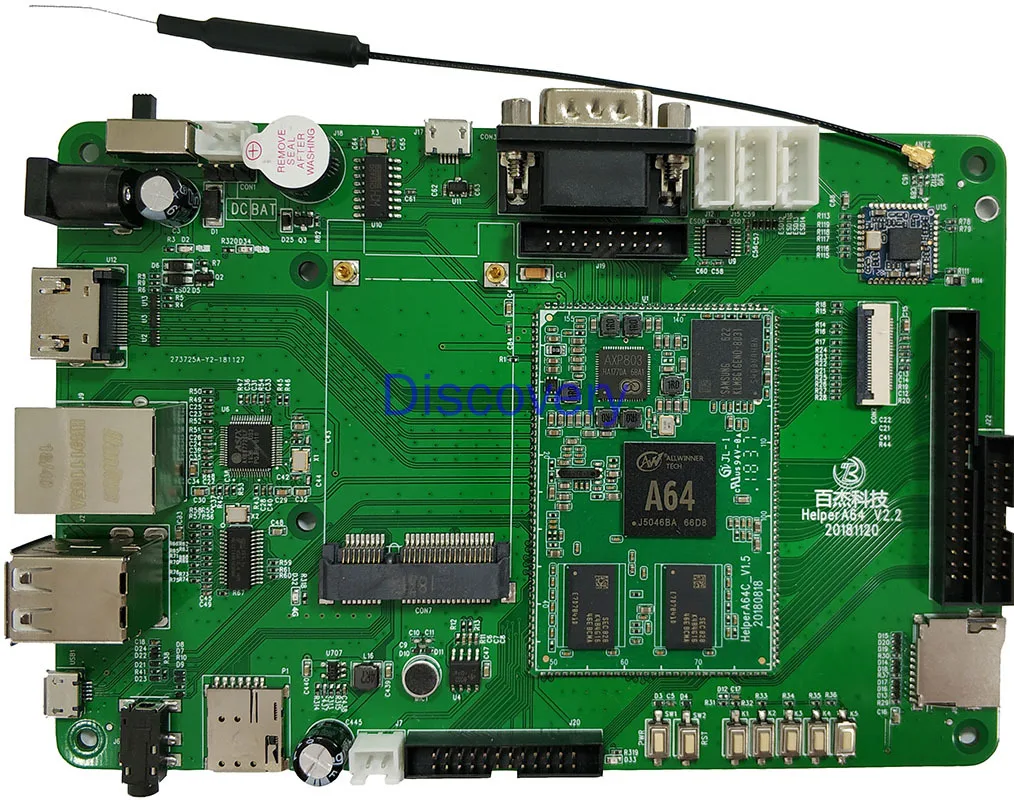

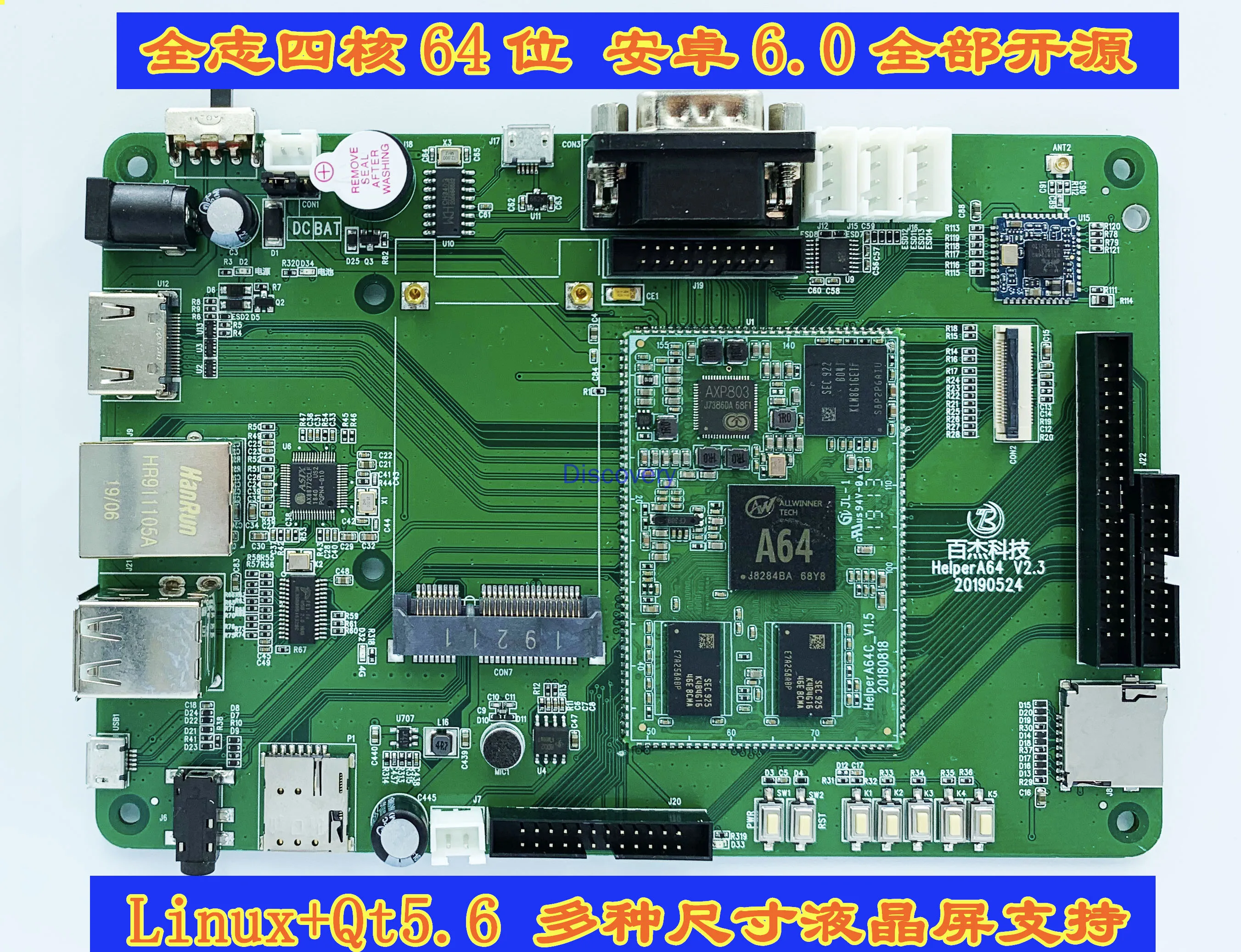

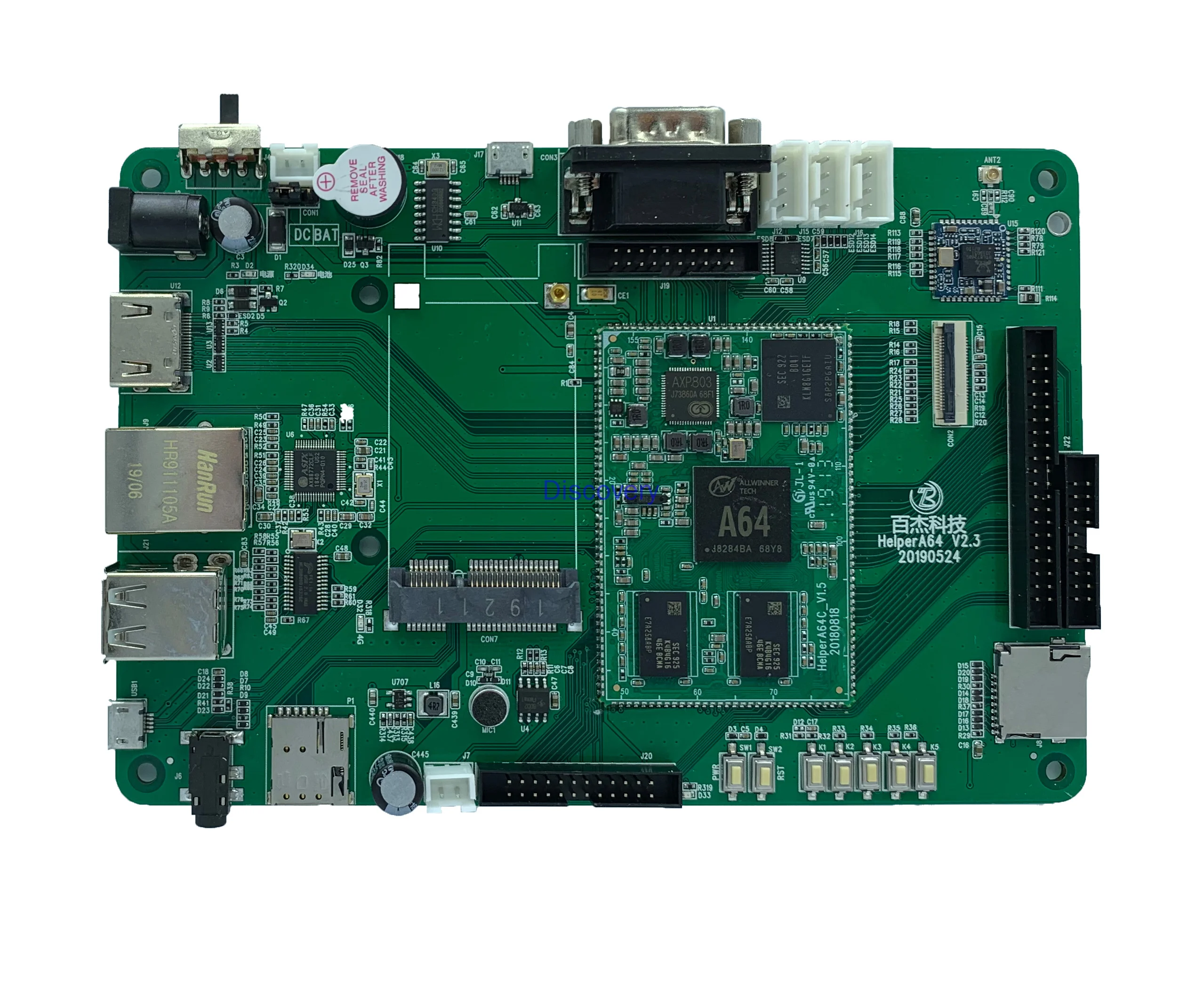

HelperA64 development board является второй из серии разработчиков Baijie Technology's Helper of development board s. Он наследует все превосходные особенности Helper2416. Это просто, красиво, стабильно и эффективно. В то же время производительность была улучшена более чем в 10 раз, что подходит для более высоких требований к применению.
HelperA64 Совет по развитию представляет собой недорогостоящее и высокопроизводительный 64-разрядный ссылка доска для 4-х ядерный Cortex-A53, которая самостоятельно разработанный, производятся и продаются по нашей компании. Он принимает Allwinner в последнем каталоге 64-разрядный обработки A64, бортовой богатые ресурсы и интерфейсы, так и в комплекте драйвера и прикладное программное обеспечение. Это идеальный выбор для ранней оценки продукции компании.
1,1 характеристики системы
U Процессор: 64-bit 4-х ядерный A53, самая высокая частота: 1,1 ГГц
U память: 1 Гб
U хранение: 8G EMMC (MLC не TLC)
Декодирование u: декодирование 1080P @ 60 Гц
U дисплей: Поддержка HDMI выход 4K @ 30Hz, 1080P @ 60Hz, LVDS 1366x768 @ 60Hz, MIPI 1920x1080 @ 60Hz, RGB 1920x1080 @ 60Hz
U 2 высокоскоростной USB хост, 1 высокоскоростной USB OTG
U 4 TTL последовательные порты (можно использовать как обычные IO порты)
U один 40-pin коробка передач с TTL ЖК-дисплей интерфейс, который может поддерживать различные интерфейсом RGB ЖК-дисплей экранов до 1920x1200 @ 60 Гц
Интерфейс tf-карты u 1 способ, интерфейс SDIO 1 способ
U 1 CSI Интерфейс камеры, может делать обмен временем передней и задней двойной камеры, полный источник питания, до 5 м пикселей (камера должна быть оборудована отдельно)
Выход для наушников u 1
U 1 линейный выход
Интерфейс микрофона u 1
U 1 ШИМ, может быть подключен к управлению подсветкой
Зуммер u 1
Обычные кнопки u 5
U встроенный USB в последовательный порт, непосредственно Подключите USB, чтобы увидеть информацию об отладке последовательного порта
U 1 способ 10/100BASE Gigabit Ethernet интерфейс
U 1 способ 2,4G WIFI интерфейс (Примечание: поскольку нет специального оборудования для отладки антенны, качество антенны на плате разработчиков будет плохим, только для справки)
U на 24-контактный интерфейс ввода-вывода, в том числе 14 3,3 V Обычная портов ввода-вывода, 1 I2C, 4 1,8 V Обычная портов ввода-вывода, два 3,3 V источники питания и два основания
U Мощность питания: 5 В постоянного тока, аккумулятор, 3,7 V
U один выходной интерфейс динамика, поддержка внешнего выхода 4 Ом 2 Вт
U размер основной платы 60x40x3 (мм)

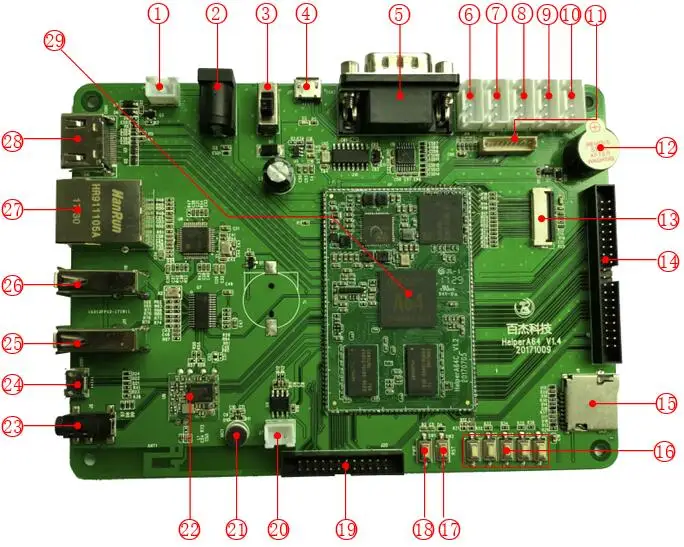

1,2 Описание аппаратных ресурсов

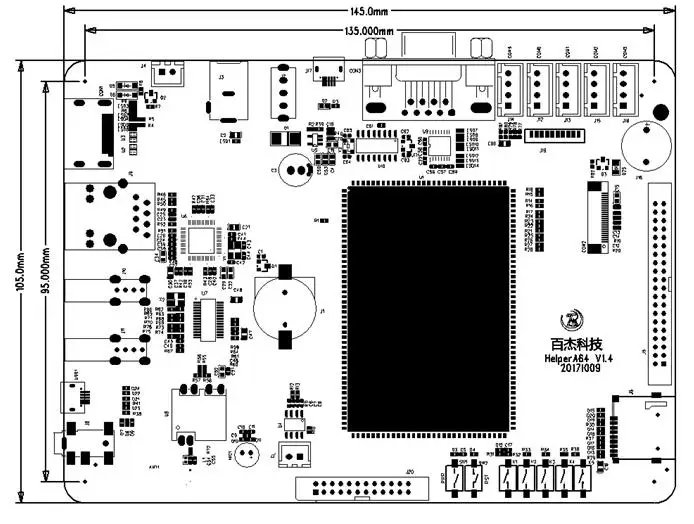

1,3 чертеж аппаратного размера
1,4 аппаратная конфигурация1. Материнская плата HelperA64
2. Адаптер питания 5 В
3. 7-дюймовый ЖК-дисплей экран (разрешение 1024x600, с ёмкостный сенсорный)
1,5 программная система1. Android 6,0
2. LINUX + QT5.6
3. UBUNTU MATE
4. UBUNTU 18,04 (xfce)
5. UBUNTU 18,04 (ядро)
Основные параметры:
Android 6,0
Передача данных в реальном времени 4G
7-24 в широкий источник питания напряжения
Обнаружение температуры окружающей среды в реальном времени
Выход HDMI
Один быстрый Ethernet
Усилитель динамика 10 Вт

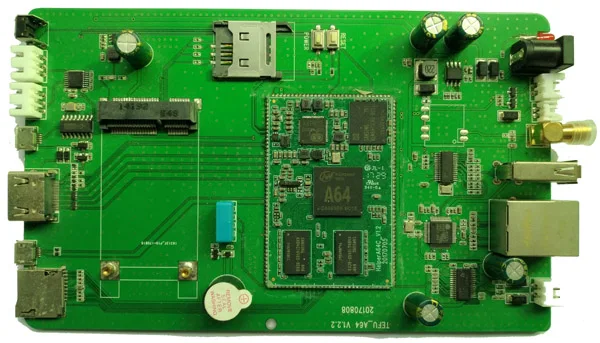

2. Посещаемость контроля доступа + зарядный терминал для парковки (многоцелевой основной платы)
Основные параметры:
Android 6,0
Распознавание лица
7-24 в широкий источник питания напряжения
Выход HDMI
2 usb-хоста
1 быстрый Ethernet
LVDS выход (7 дюймов, 10,1 дюймов, 19 дюймов)
3. Основная плата системы дистанционного считывания счетчиков
'
