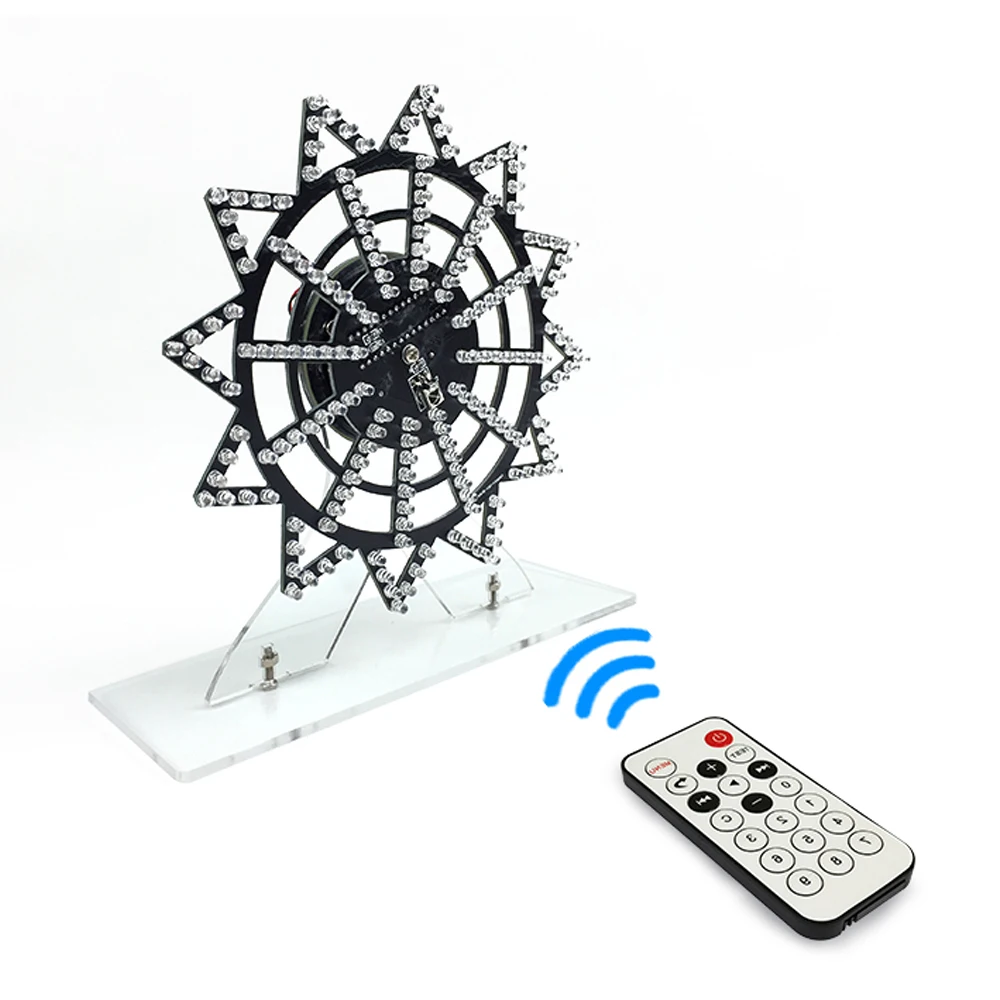

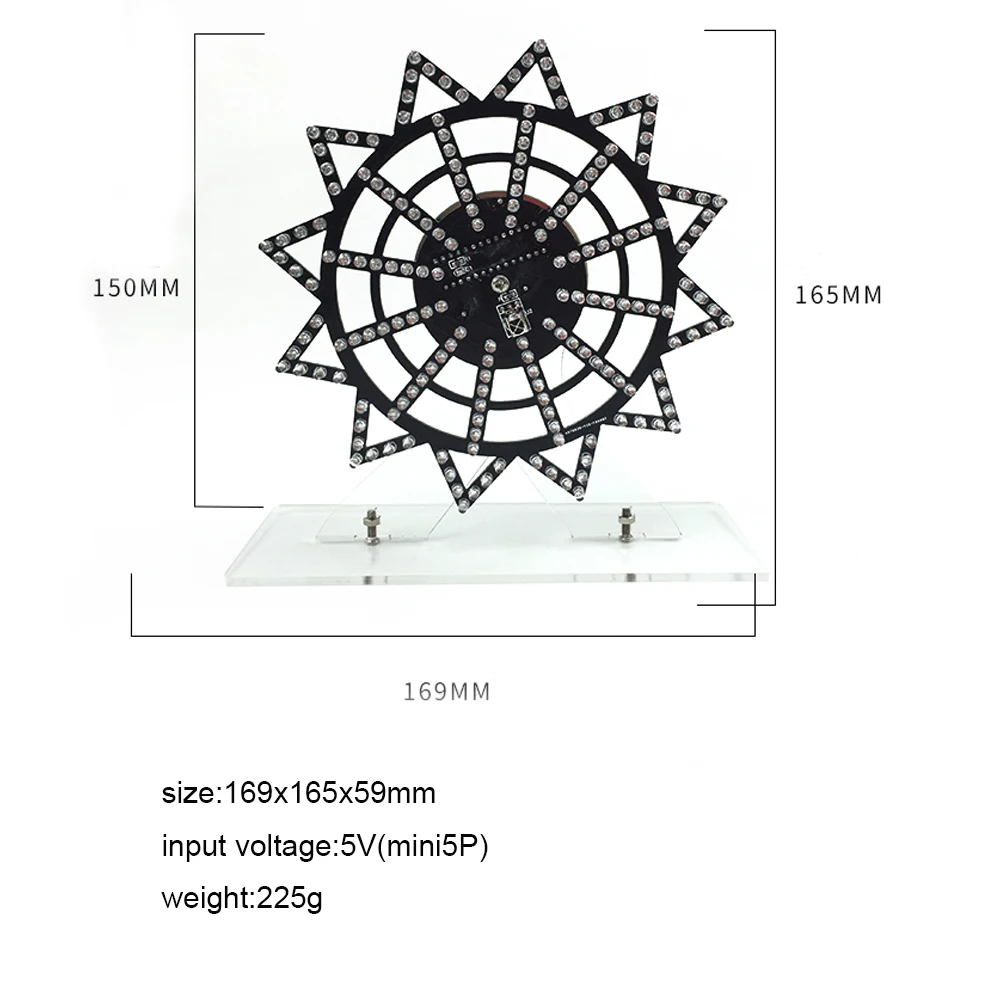

Электронный комплект для самостоятельной сборки, светодиодный фонарик, Обучающий набор для пайки, 16 видов, пульт дистанционного управления с мигающим режимом, вход 5 В

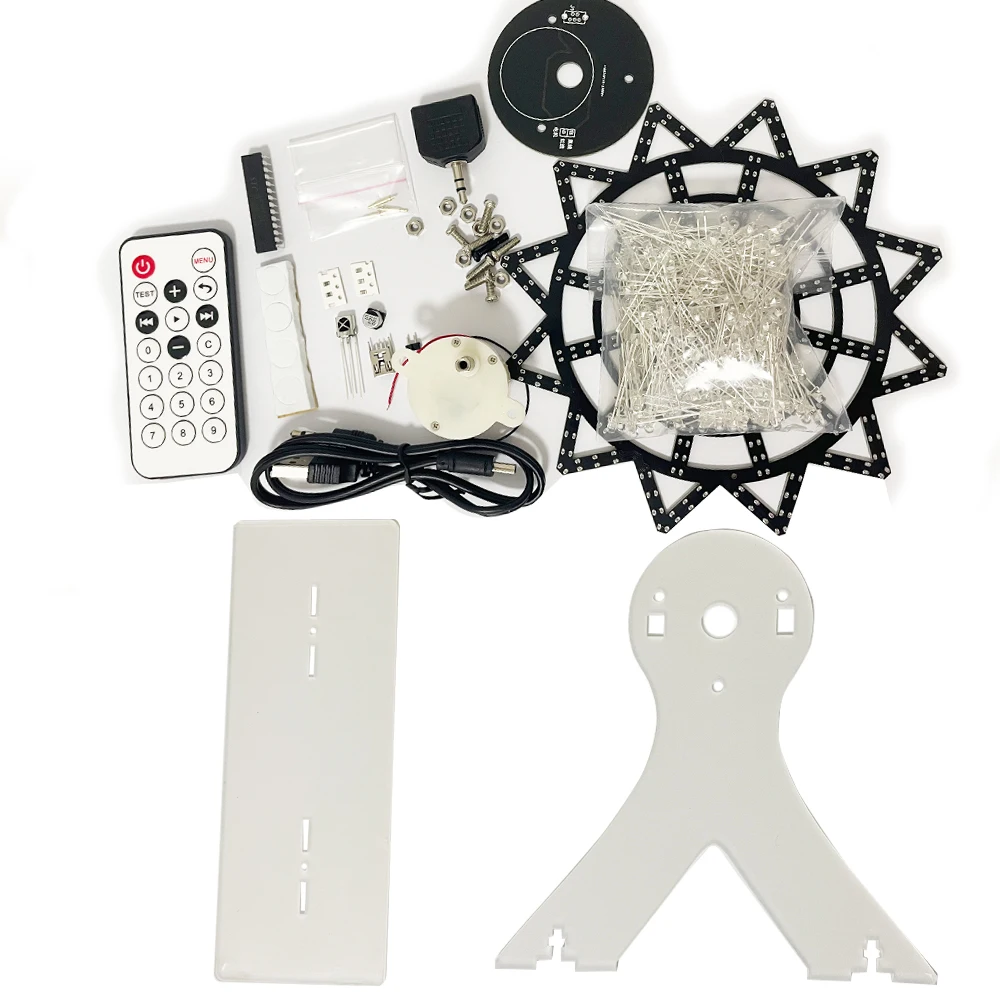

Руководство по установке:

Инструмент

1. Электрический паяльник мощностью около 35 Вт

2. Паяльник

3. Пинцет

4. Электронные плоскогубцы

5. Сварка отвертки

Шаги:

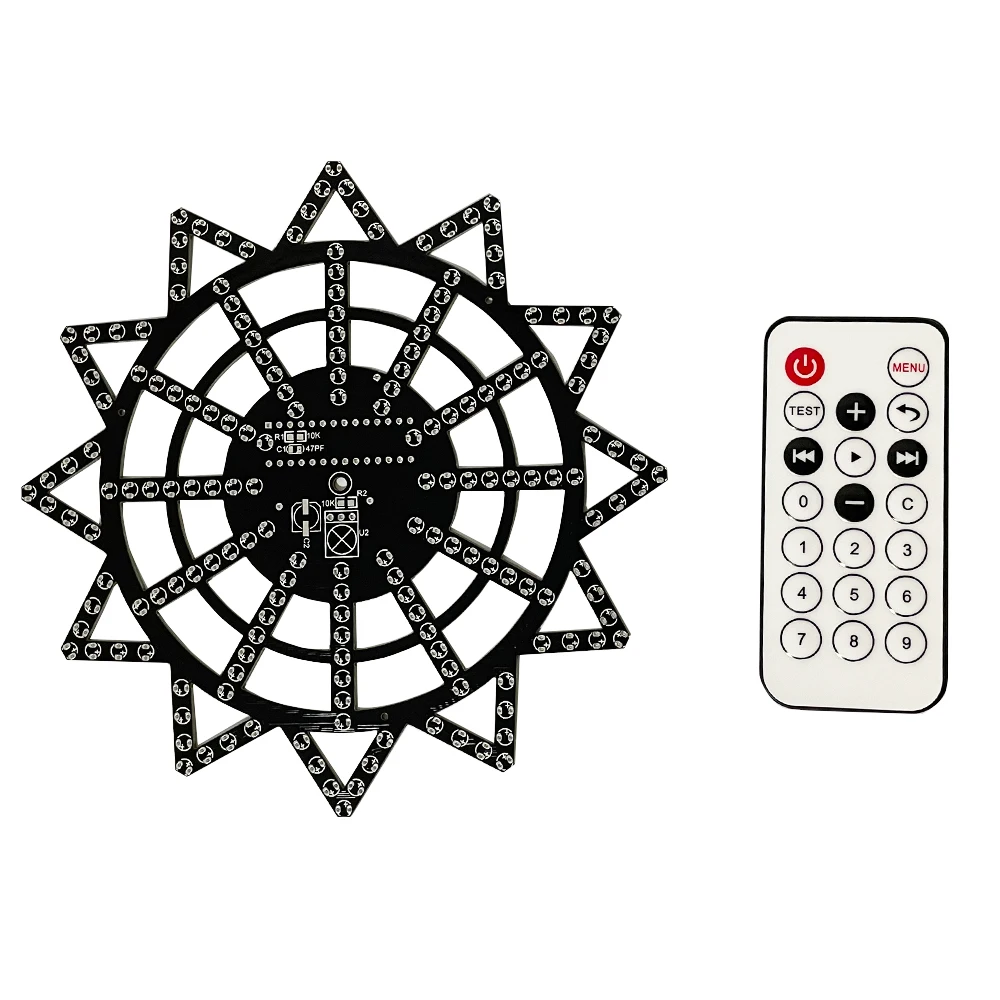

1. Паяльные микросхемы резисторы и конденсаторы (без направления)

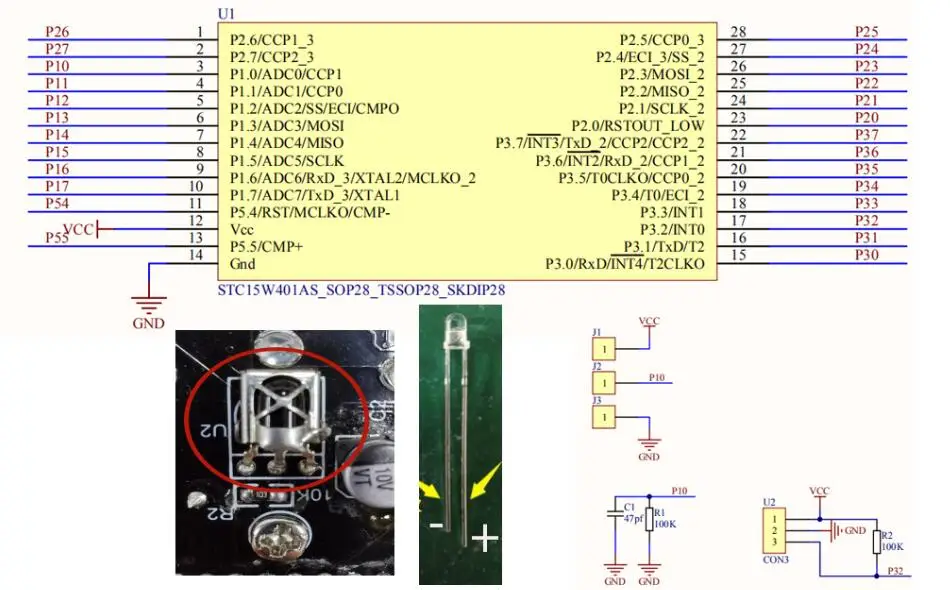

2. Сварочный плагин led (обратите внимание на направление)

3. Приварной инфракрасный приемник (обратите внимание на направление)

4. Сварите MCU (обратите внимание на направление)

5. Приварите наперсток (обратите внимание на направление) сварите чиповые резисторы и конденсаторы, эти два компонента не имеют положительных и отрицательных полюсов, используйте пинцет для зажима сварки при сварке, R1, r2 сварочный резистор 10K (слово 103 записано на резисторе), C1 припаивается с конденсатором 47pf. (Без направления) C2 сварочный электролитический конденсатор 220 Мкф (обратите внимание на направление)

1. Сварка светодиода, светодиод имеет положительный и отрицательный полюс, длинный свинец светодиода является положительным полюсом, Вставьте прокладку с + знак на печатной плате плотно, рекомендуется Подключить СВЕТОДИОД и нажать на него, а затем сварить, чтобы светодиод был относительно аккуратным, Два при сварке светодиодные штыри паиваются отдельно, а пайка вместе легко выгорает светодиод.

2. Припой инфракрасного приемника, согните компонентные контакты на 90 градусов и припой.

3,3. Припайте чип, вставьте углубление чипа, соответствующее углублению печатного шелка, не замыкайте Каждый штырь чипа во время пайки (Определите направление перед пайкой, чип не может быть удален неправильной пайки, и вся плата сломана)

4. Пайка наперсток, наперсток должен быть полностью прижат к печатной плате, а не криво (обратите внимание на направление, и чип находится в том же направлении)

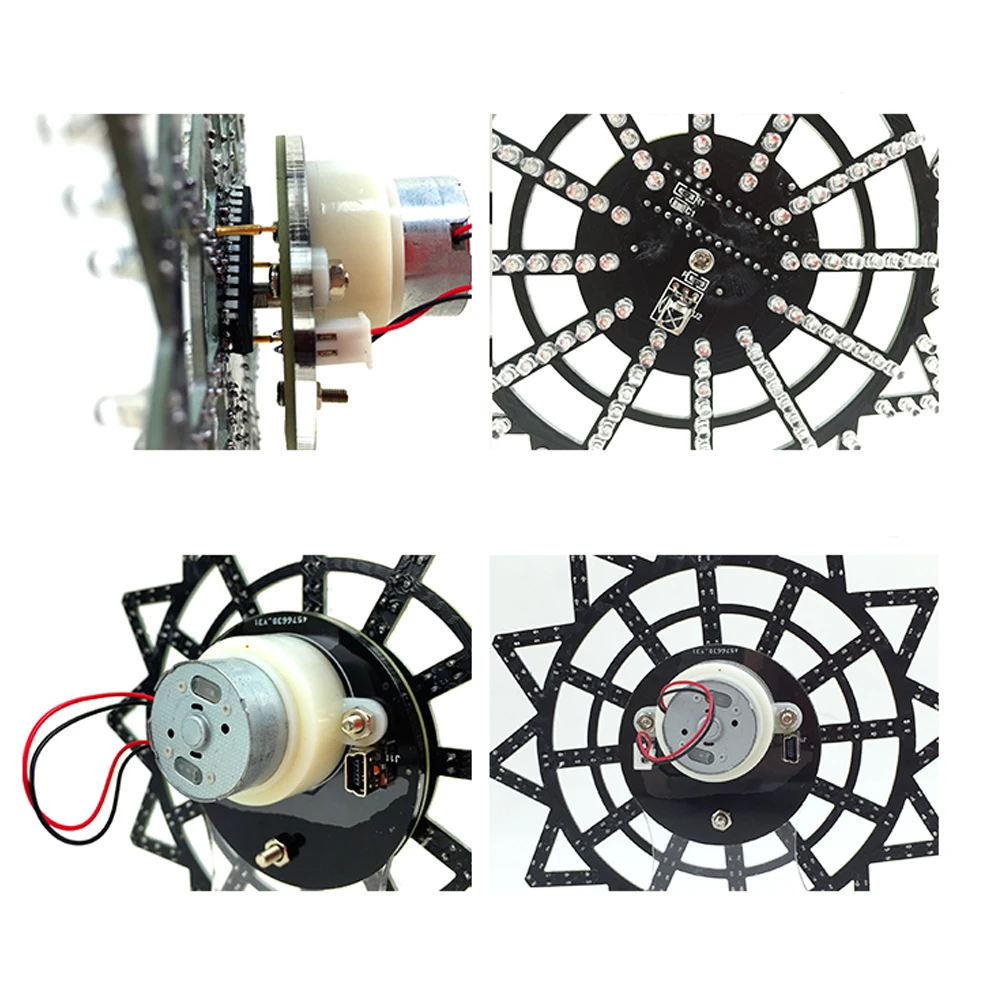

5. Плата электропитания сварена, и штыри usb-разъема должны быть разделены и не короткого замыкания, красный провод и черный провод подключаются к двигателю, вы можете подключить по часовой стрелке или против часовой стрелки в соответствии с вашими предпочтениями. Тест заранее.

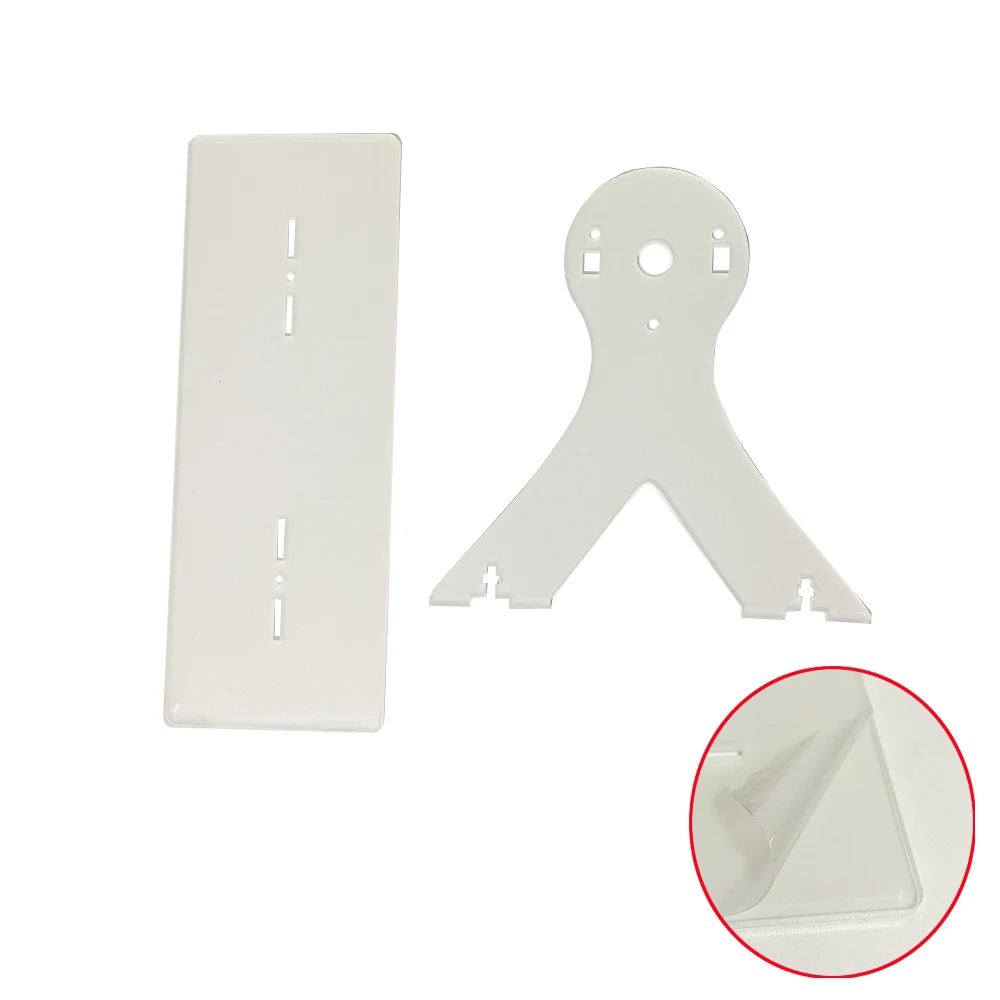

6. Соберите держатель, сначала Оторвите защитную пленку на корпусе,

Прикрутите панель питания, двигатель и корпус вместе с винтами, с корпусом посередине, вставьте винты с платы питания, А затем используйте масло и другое смазочное масло, чтобы добавить гладкость к трем серебряным кругам
