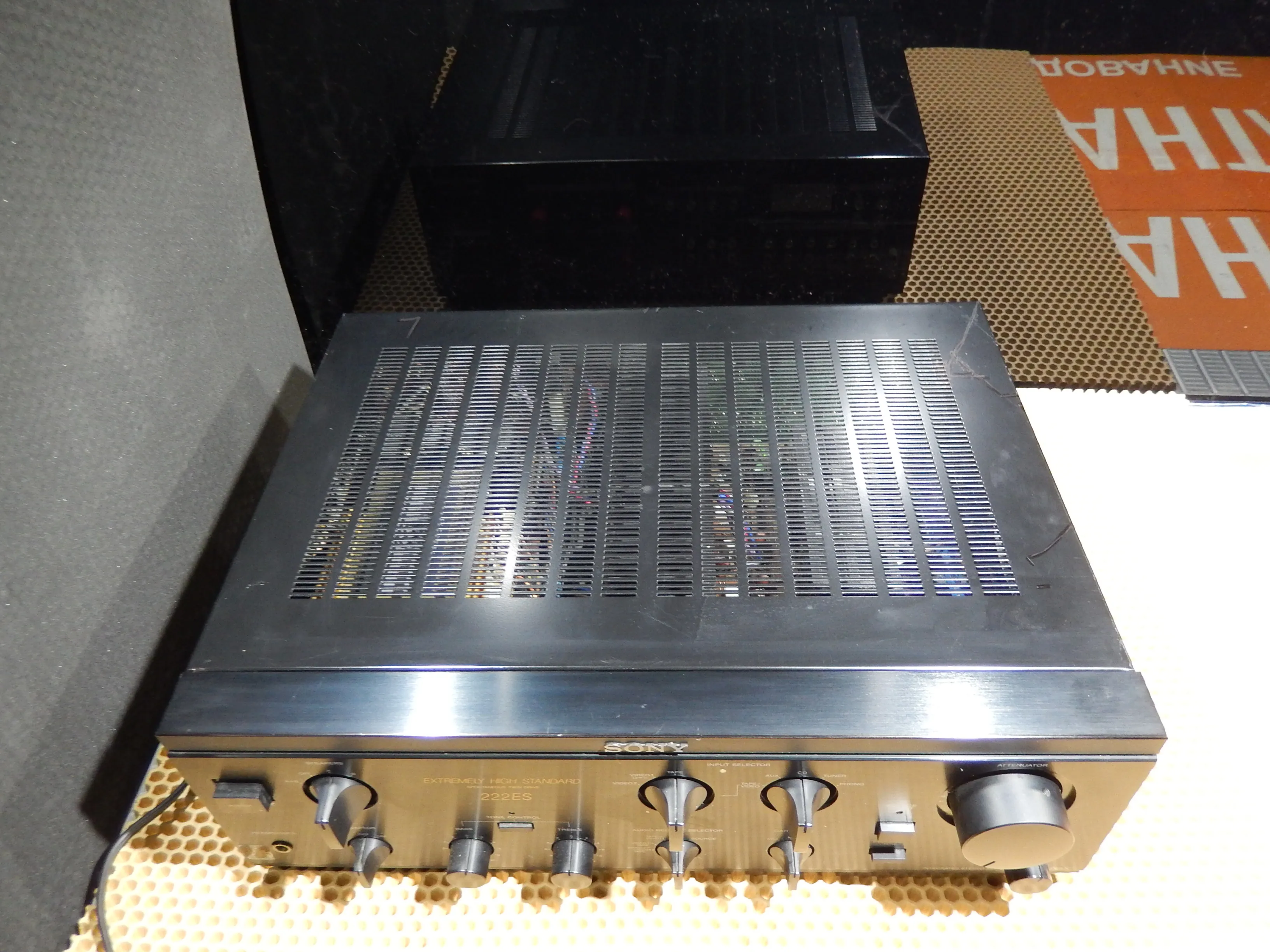

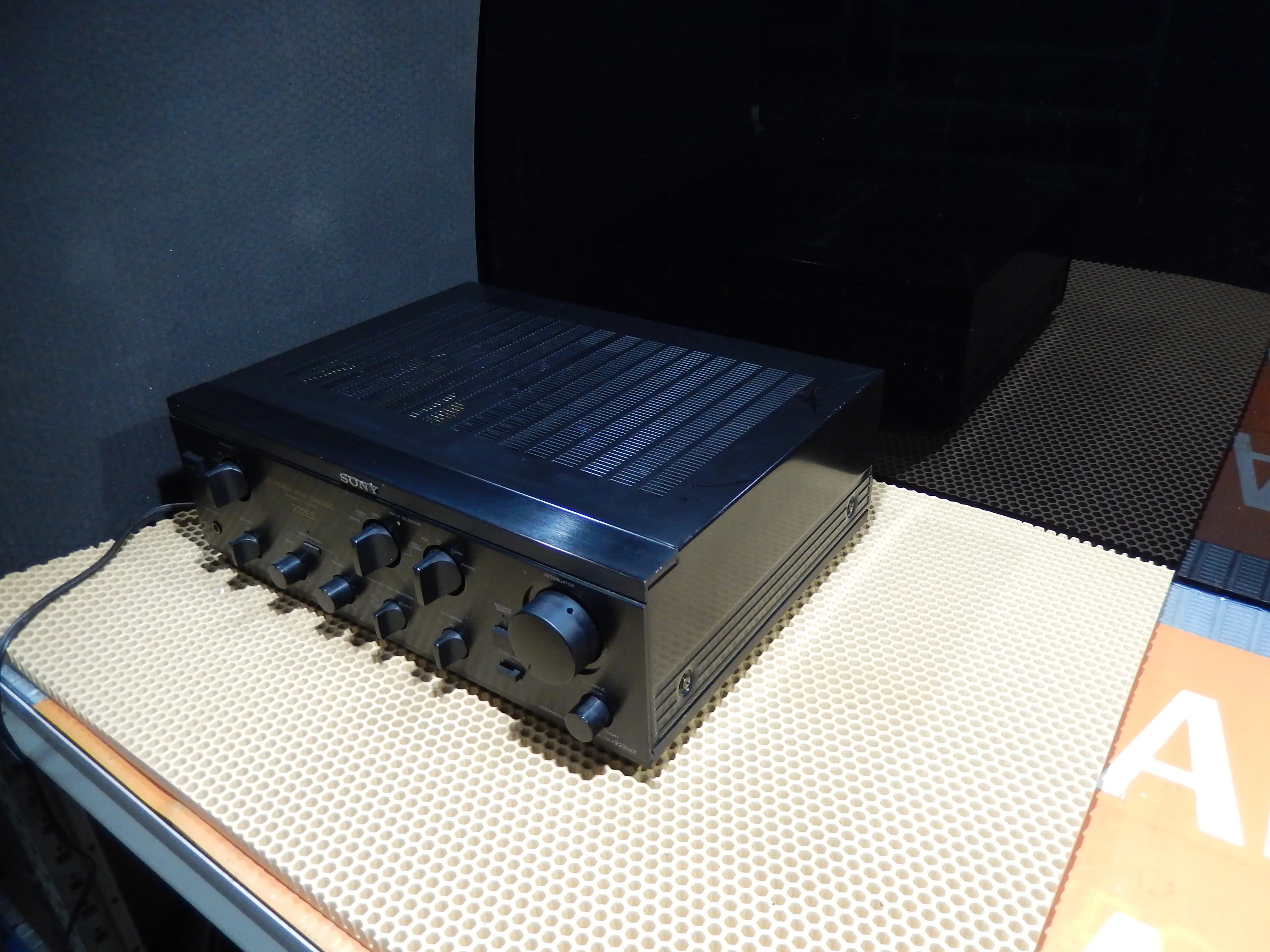

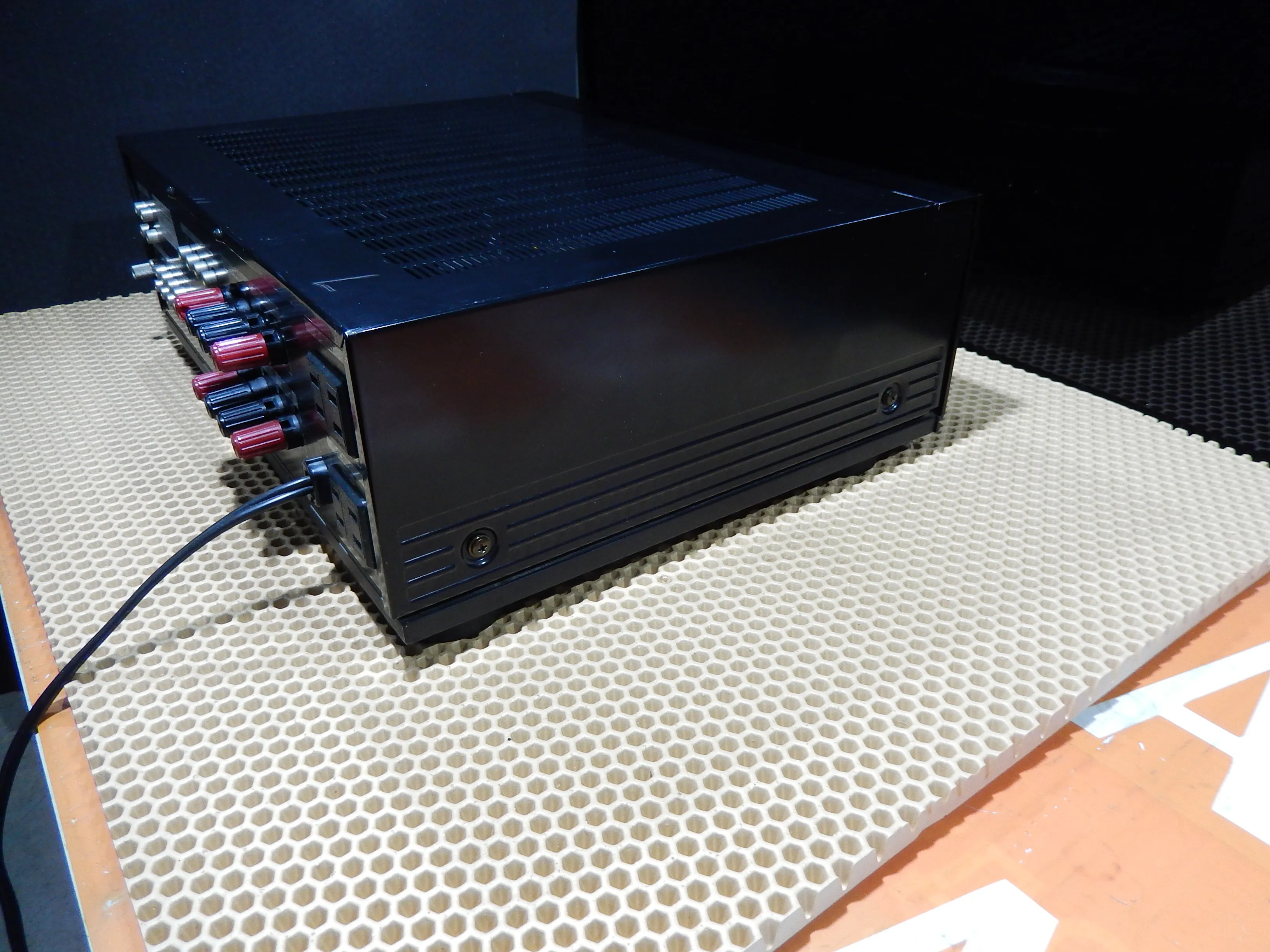

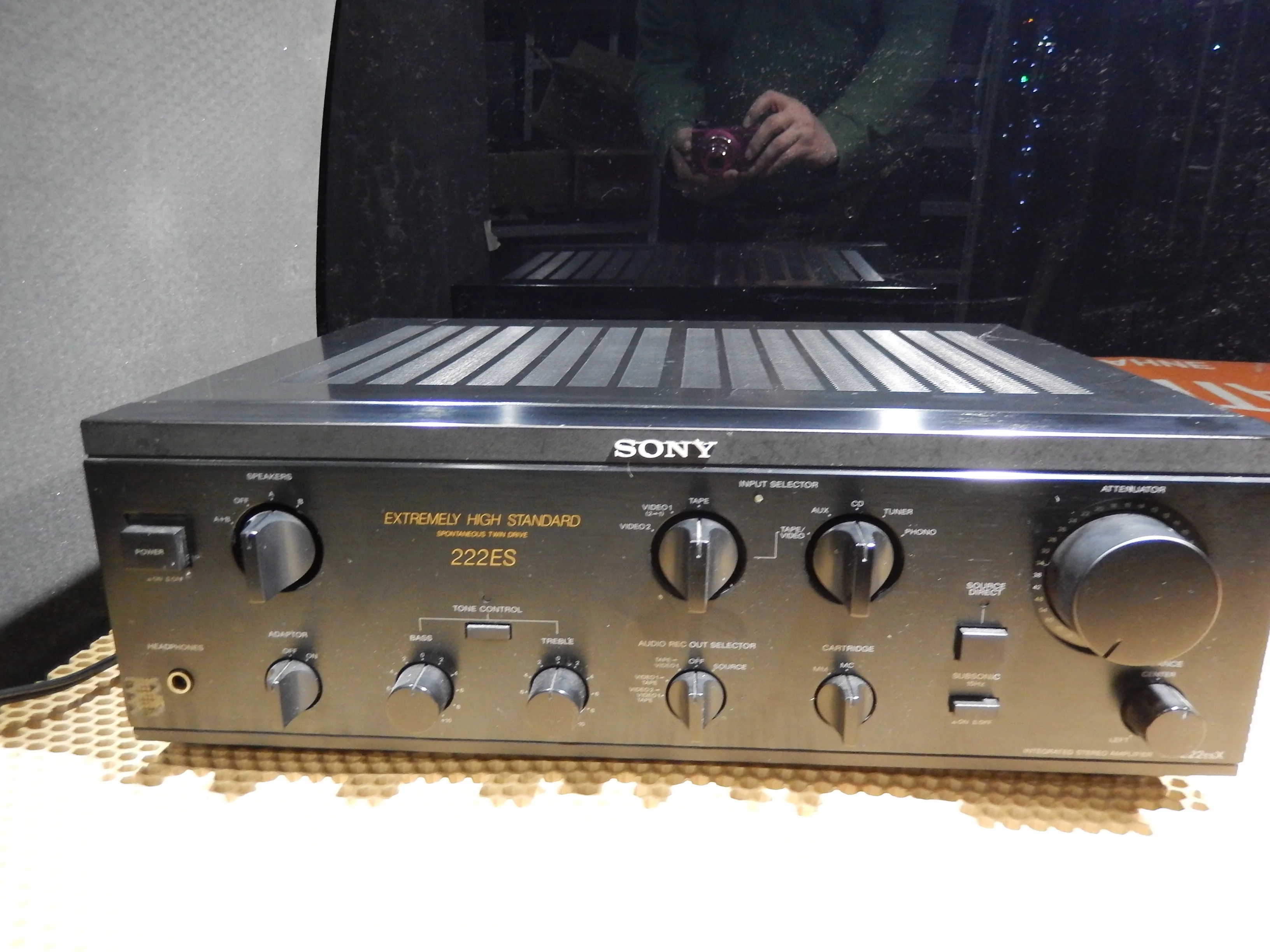

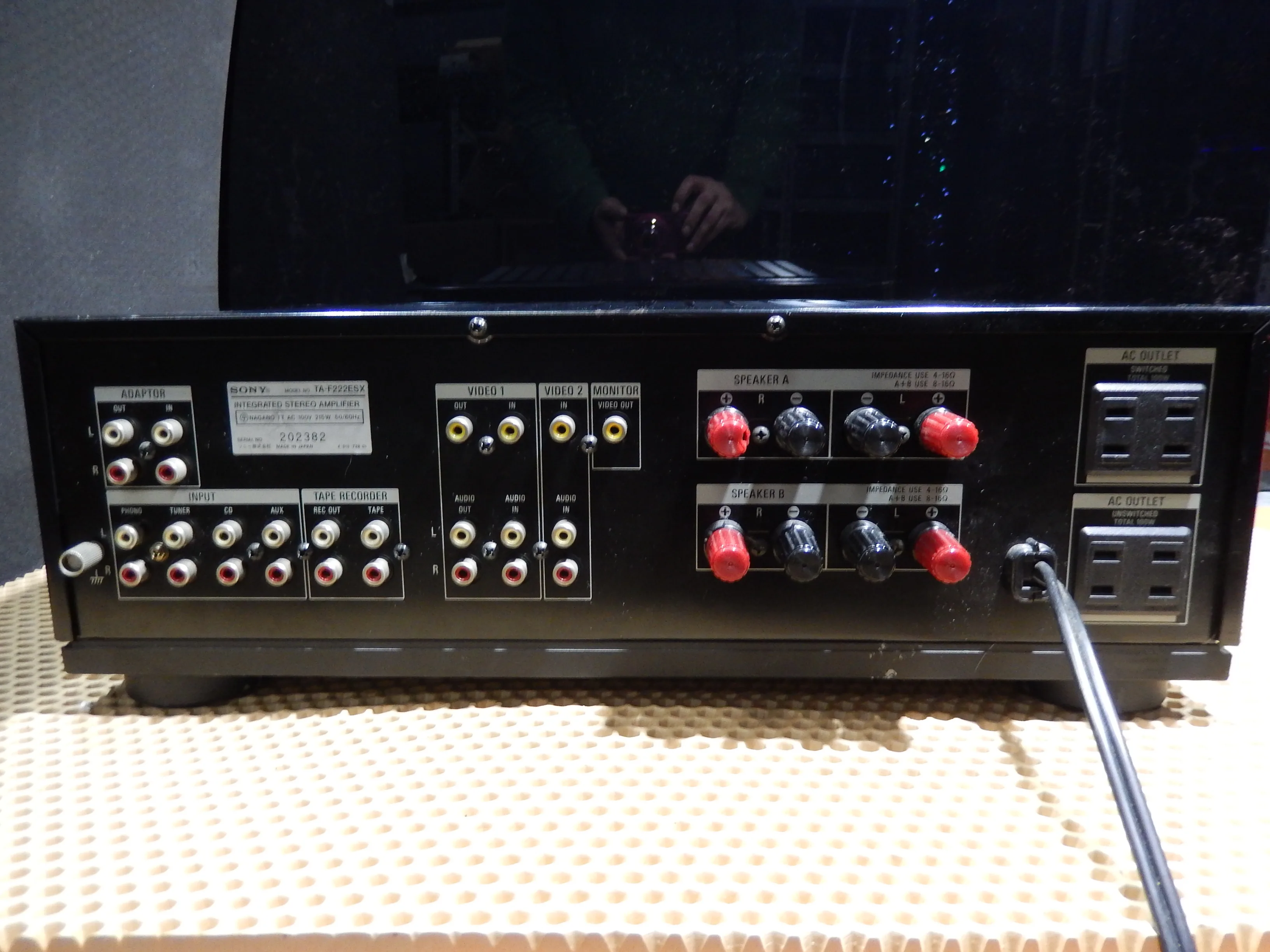

SONY TA-F222ESX интегральный усилитель производство Япония использованный, полностью работоспособный

Интегрированный усилитель, разработанный в качестве стандартного усилителя для серии ES, унаследовав концепцию дизайна высококлассных моделей.Было принято акустически настроенное шасси G (Гибралтар), которое преследовало идеал конструкции без вибрации и резонанса и тщательно выбирало материал, форму и структуру.Карбонат кальция, который является основным компонентом мрамора, добавлен к ненасыщенному полиэстеру и армирован стекловолокном для шасси G.Этот материал обладает преимуществами больших внутренних потерь по сравнению с металлом, отличными характеристиками гашения вибрации, высокой прочностью и высокой точностью обработки.И за счет целиком придания этому материалу формы, которая была тщательно исследована акустически, была получена превосходная жесткость.Форма шасси G имеет достаточно большую толщину для каждой части шасси, а ребра жесткости предусмотрены по вертикали и горизонтали.Кроме того, при случайном изменении толщины выступа и расстояния между выступами необходимо следить за тем, чтобы не возникла конкретная резонансная мода.Это подавило вибрацию, генерируемую внешней вибрацией и частью источника энергии, и уменьшило модуляцию сигнала за счет резонанса звуковой цепи.Более того, поскольку этот материал является немагнитным и неметаллическим, не возникает электромагнитных искажений и вихревых токов, индуцированных магнитными полями, такими как трансформаторы и конденсаторы, а также снижается ухудшение качества звука с точки зрения электричества.Кроме того, поскольку он устойчив к нагреванию, его изменения во времени, такие как расширение и сжатие из-за разницы температур, можно игнорировать.Основанный на шасси G, он имеет структуру, которая становится более жесткой при установке каждой части.Основные части, такие как печатная плата и силовой трансформатор аудиосхемы, непосредственно прикреплены к шасси G и надежно закреплены.Кроме того, радиатор изготовлен из экструдированного алюминия большого размера и прочно прикреплен к корпусу G с помощью пластины достаточной толщины, а также приняты тщательные антивибрационные меры для подавления характерного визга пластины рассеивания тепла.Кроме того, монтажная часть силового транзистора имеет толщину 10 мм, что дает достаточный запас для характеристик рассеивания тепла и прочности.Кроме того, за счет установки переднего шасси, клеммной панели и корпуса на шасси G с соединительными углами в ключевых точках и усилением друг друга достигается более прочная конструкция шасси, и каждая часть становится жесткой. Благодаря синергетическому эффекту грязь звука из-за ненужной вибрации подавляется.Источник питания STD (Спонтанный Двойной Привод) принимается как часть источника энергии.В источнике питания STD схему выпрямителя стадии класса A и стадию мощности, которые составляют усилитель мощности, несут независимо, и источник питания A для стадии класса A и источник питания B для стадии мощности несут.В результате каскад класса А не получает помех от силового каскада даже при высокой выходной мощности и обеспечивает стабильную работу.В TA-F222ESX электролитический конденсатор выпрямительной цепи имеет общую емкость 10 000 мкФ в каскаде класса A и всего 24 000 мкФ в каскаде питания.Кроме того, силовой трансформатор укомплектован трансформатором большой мощности класса 320 ВА.Электролитические конденсаторы, составляющие схему выпрямителя, полностью устойчивы к вибрациям, например, подавляют скрип фольги, и тщательно проверяются с точки зрения качества звука.Кроме того, несут фильтр ES, который предотвращает шум от линии переменного тока.Конфигурация схемы состоит из схемы тонального сигнала, состоящей только из пассивных элементов, а схема усилителя имеет простую конфигурацию только из двух мест: части фонокорректора и части усилителя мощности.Система SLL (super legato linear), которая уменьшает переключающее искажение и перекрестное искажение выходного каскада в широкой полосе / широком динамическом диапазоне, принимается как часть усилителя мощности.В результате не только коэффициент искажения был уменьшен во время эффективного вывода, но также улучшился коэффициент искажения на уровне воспроизведения во время фактического использования.Малошумящий полевой транзистор Hi-gm, который превосходен в высокой характеристике отклика области и изгнал искажение TIM, принимается как усилитель фонокорректора, соответствующий картриджу MC.Переключатель ТОНА, который может пройти цепь тона, несут.Прямой переключатель источника несут.При нажатии этого переключателя происходит скачок таких цепей, как регулировка тембра, дозвуковой фильтр, баланс и переключатель режима, и входной сигнал выводится по кратчайшему пути только аттенюатора и усилителя мощности.Поворотный переключатель удаленного типа используется для селектора входа и селектора выхода записи, а прокладка проводов значительно сокращена, чтобы обеспечить простую и прямую передачу.Терминал переходника, который удобен для соединения, такого как графический эквалайзер, несут.Он также имеет терминал ввода / вывода видео.

Модель

Интегрированный усилитель

Эффективный выход (20 Гц-20 кГц)

110Вт +110Вт(4 Ом)100 Вт + 100 Вт (6 Ом) 80Вт +80Вт(8 Ом)

Выходная полоса пропускания

10 Гц-80 кГц (выход 40 Вт, гармонические искажения 0,02%, нагрузка 8 Ом)

Коэффициент гармонических искажений

0,003% или меньше (при выходной мощности 10 Вт, нагрузке 8 Ом)

Интермодуляционные искажения

0,004% или менее (номинальная мощность, нагрузка 8 Ом, 60 Гц: 7 кГц = 4: 1)

Через поздно

125 В / мкс250 В / мкс (внутри)

Коэффициент демпфирования

50 (1 кГц, нагрузка 8 Ом)

Частотная характеристика

Phono MM: кривая RIAA ± 0,2 дБCD, тюнер, Aux, лента: 2 Гц-200 кГц +0 -3 дБ

Соотношение SN

Phono MM: 86 дБPhono MC: 68 дБCD, тюнер, Aux, кассета, видео: 105 дБ

Входная чувствительность / импеданс

Phono MM: 2,5 мВ / 50 кОмPhono MC: 170 мкВ / 100 ОмCD, тюнер, Aux, лента, видео: 150 мВ / 50 кОмВидео: 1Vp-p / 75 Ом

Выходной уровень / импеданс

Выход записи, видео: 150 мВ / 1 кОмДинамик: Совместимое сопротивление от 4 Ом до 16 ОмНаушники: 25 мВт / 8 ОмВидео (видео), Монитор: 1 В (размах) / 75 Ом

Регулировка тона

Низкие частоты: ± 6 дБ (100 Гц)Высокие частоты: ± 6 дБ (10 кГц)

Дозвуковой фильтр

15 Гц или меньше, 6 дБ / окт.

Источник питания

AC100V, 50 Гц / 60 Гц

потребляемая мощность

215 Вт

Внешние размеры

Ширина 430 x высота 148 x глубина 373 мм

масса

13,6 кг
