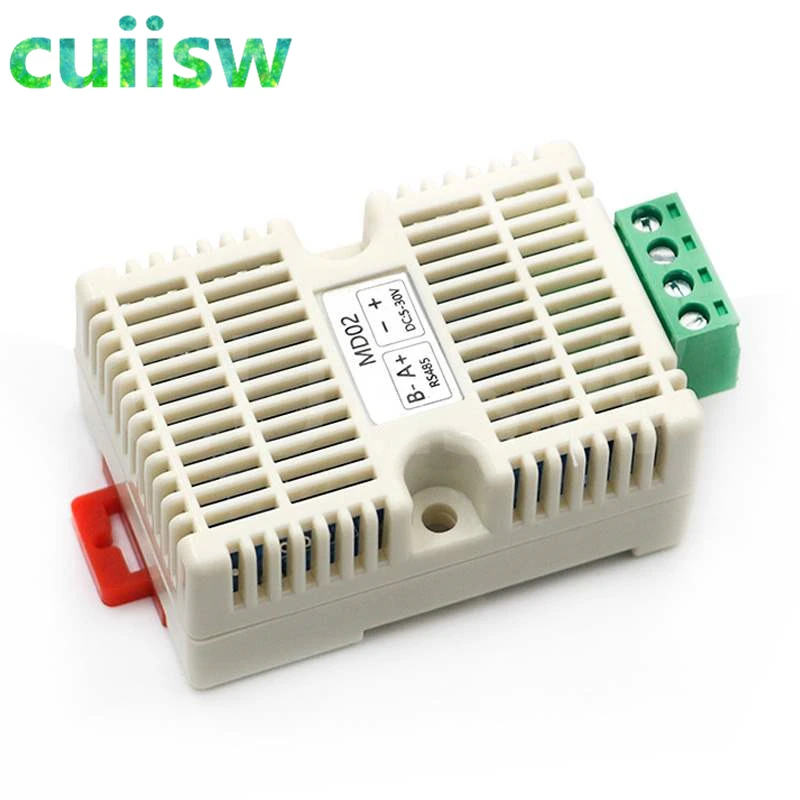

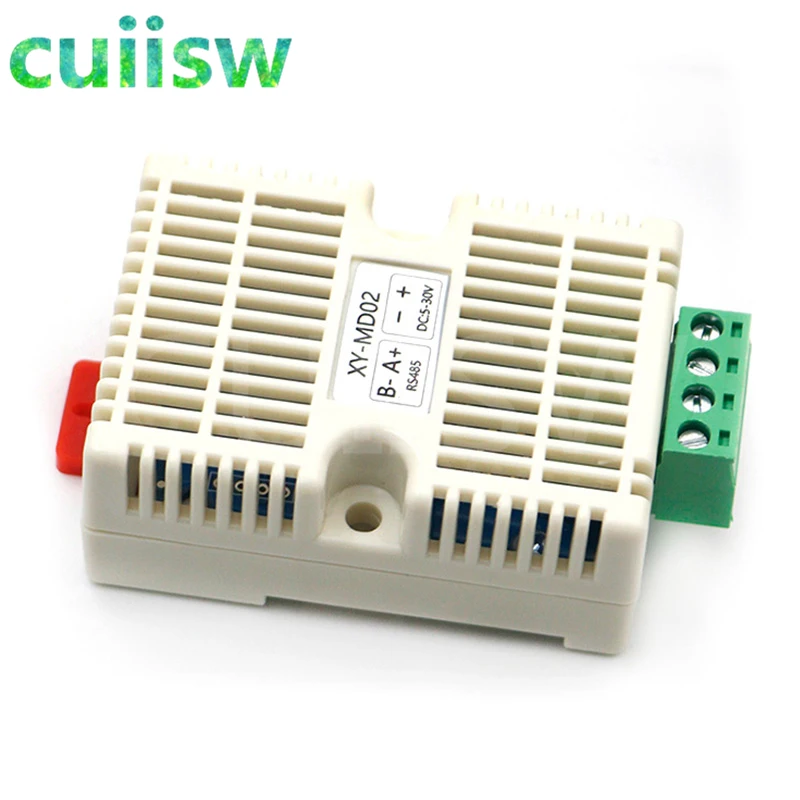

XY-MD02 SHT20 датчик температуры и влажности SHT20 RS485 датчик высокоточного мониторинга Modbus Rtu

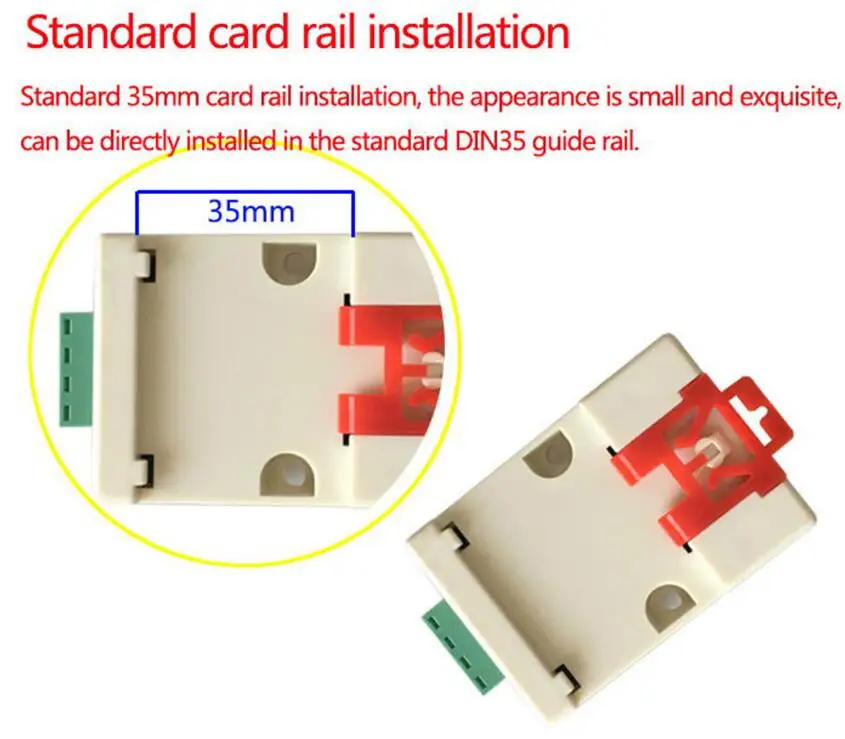

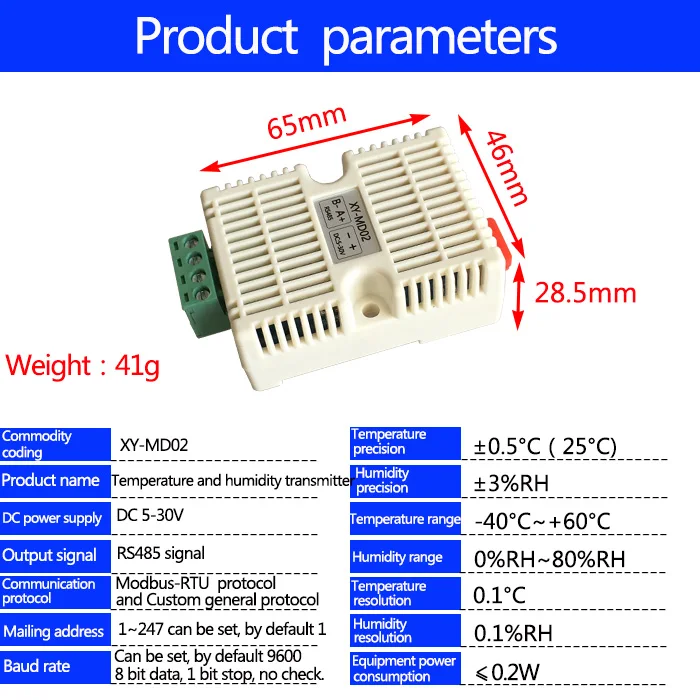

Введение продукта:

Продукт имеет чип промышленного класса, высокоточный импортный датчик температуры и влажности SHT20 для обеспечения отличной надежности, высокой точности и взаимозаменяемости продукта. С помощью аппаратного интерфейса RS485 (с дизайном защиты от молнии), протокол слой совместим со стандартным промышленным протоколом Modbus-Rtu. Этот продукт интегрирует протокол MODBUS и общий протокол. Пользователь может выбрать протокол связи. Общий протокол имеет функцию автоматической загрузки (подключение RS485 через инструмент регулировки последовательного порта автоматически выводит температуру и влажность).

0x03: запись

0x04: запись на входе

0x06: запись одного регистратора

0x10: больше записей

Формат рамы Modbus:

Мастер отправить Формат:

Ответ подчиненного:

MODBUSCOMMANDМастер чтения температурной команды (0x04):

Данные ответа от slave:

Температура значение = 0x131, преобразуется в десятичная система 305 фактический Температура значение = 305 / 10 = 30,5 °

Примечание: температура Подпись шестнадцатиричного, температура значение = 0xFF33, преобразуется в десятичная система-205, фактическая температура =-20,5 °;

Главная Команда чтения влажности (0x04)

Данные ответа от slave:

Влажности значение = 0x222, преобразуется в десятичная система 546, фактической влажности значение = 546/10 = 54,6%;

Непрерывное считывание температуры и влажности командная рама (0x04):

Данные ответа от slave:

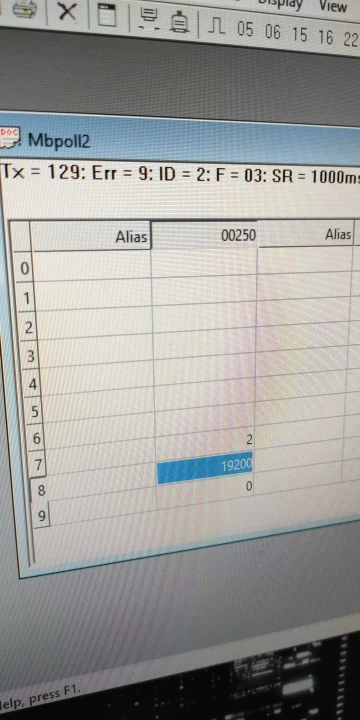

Запись записей (0x03):

Адрес устройства считывания от подчиненного:

Данные ответа от slave:

Изменить содержимое регистров (0x06):

Модифицируйте рабочий адрес регистра:

Изменить рабочий адрес: 0x08 = 8

Данные ответа от slave (и отправить то же самое):

Постоянное изменение регистров (0x10):

Рабочий адрес: 0x20 = 32

Скорость передачи данных: 0x2580 = 9600

Данные ответа от slave:

Общий прототип

По умолчанию скорость передачи данных 9600 (пользователь может установить), 8 бит данных, одна остановка, без проверки

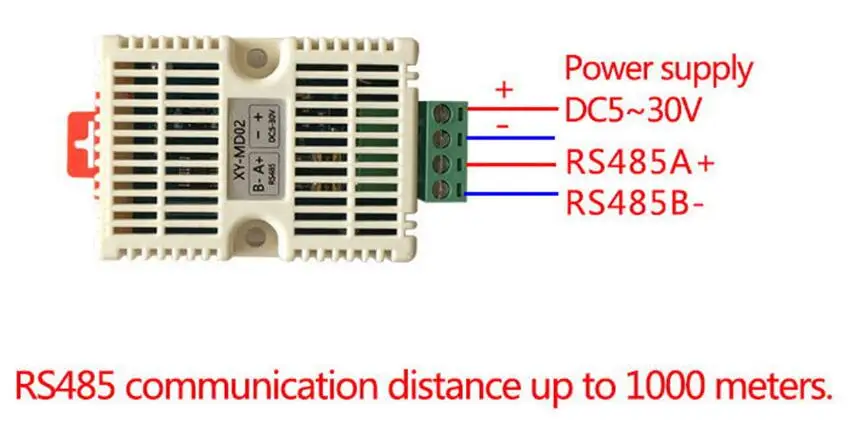

RS485

CMD

Инструкции

Чтение

Отчет срабатывает температура и влажность

(27,4 °,67.7% 温度 27,4 ° 湿度 67.7%)

Авто

Запуск функции автоматического оповещения о температуре и влажности (как и выше)

Стоп

Функция автоматического оповещения о температуре и влажности

БР: XXXX

Установите скорость передачи данных

9600 ~ 19200

(БР: 9600)

TC:X

Установите калибровку температуры (-10,0 ~ 10,0)

(TC: 02,0 温度修正值为 2,0 °)

HC:X X.X

Установите humidityration(-10,0 ~ 10,0)

(Фут HC:-05,1 湿度修正值为 -5.1%)

Гц: XXX

Установите температура и влажность уровень отчетности (0,5, 1,2,5,10)

(Гц: 2 скорости передачи данных 2 Гц)

Парам

Прочитайте настройки тока системы

PARAM CMD:

TC: 0,0, HC: 0,0, BR:9600, Гц: 1 -> калибровка температуры 0,0, калибровка Humi 0,0, скорость бод 9600, скорость отчета 1 Гц

SLAVE_ADD:1 -> рабочий адрес MODBU 1
