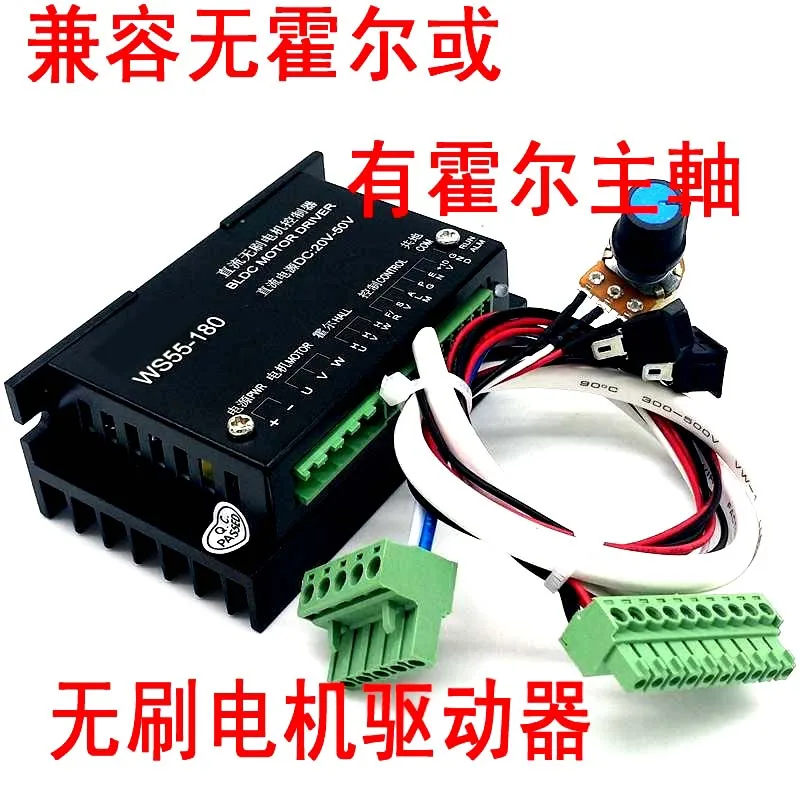

Функции и инструкции
Метод регулирования скорости l (SV)

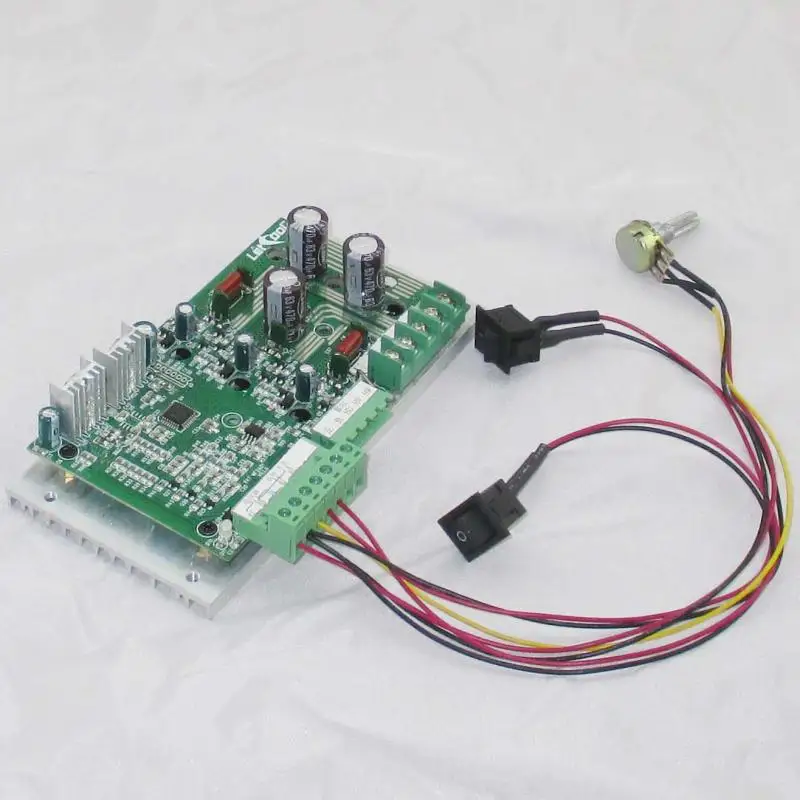

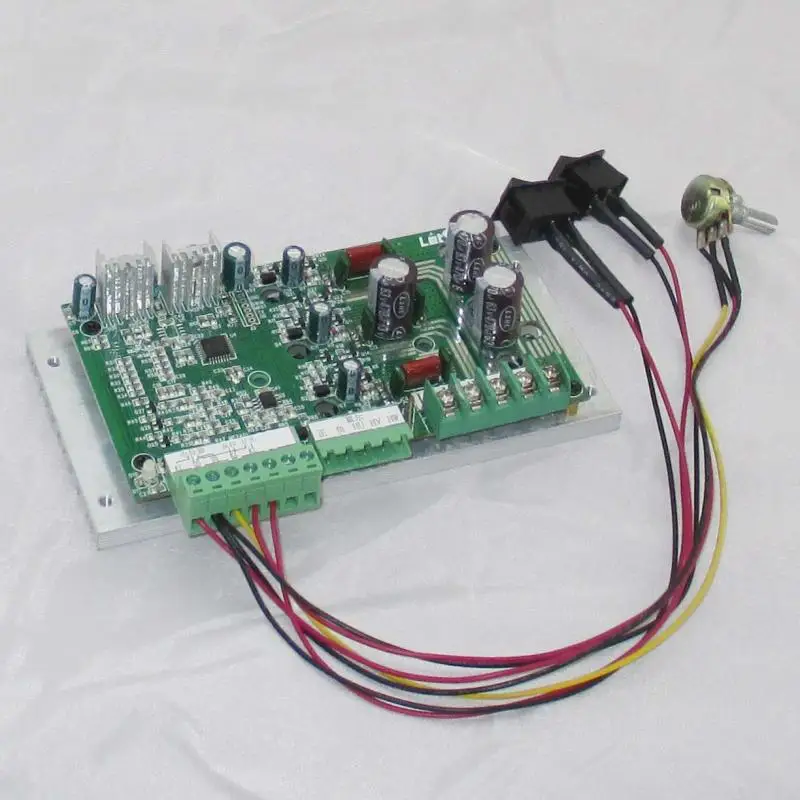

1. Внешняя регулировка скорости потенциометра: Подключите два фиксированных конца потенциометра к терминалу «+ 5 В» и «GND» контроллера «control», И подключите регулировочный терминал к «SV». Рекомендуется, чтобы Сопротивление потенциометра составляло 10K-100K.
2. Регулирование скорости внешнего источника питания: Подключите отрицательный полюс внешнего источника питания к «GND» и положительному полюсу к «SV», напряжение составляет 10 В;
L двигатель вперед/назад управления (F/R)
Направление двигатель Управляется тумблер. Во избежание повреждения контроллера, при смене вращения двигателя двигатель должен быть остановлен до того, как операция изменит направление, чтобы избежать работы двигателя в беговом направлении.
L включить переключатель (EN)
Тормозная остановка двигателя может управляться ВКЛ и ВЫКЛ клеммами управления «EN» и «GND».
L аварийный сбой (ALM)
Когда внутри контроллера находится перенапряжение или перегрузки по току, контроллер войдет в состояние защиты, контроллер автоматически прекратит работу, двигатель перестанет работать, ALM Выводит сигнал высокого уровня 5 В, И Красный светильник на контроллере продолжает мигать. Если это ошибка, пожалуйста, проверьте, является ли проводка нормальной, является ли напряжение источника питания нормальным и т. д., является ли нагрузка двигателя ненормальной и т. д.
L выход сигнала скорости двигателя (PG)
Контроллер предоставляет клиентам импульсный сигнал, пропорциональный скорости двигателя через терминал «PG», а амплитуда пульса-5 В.
Скорость вращения = частота импульса ÷ Количество полюсов двигателя × 60 (секунд);
Пример: 4-полюсный двигатель, импульсный сигнал 50 Гц, затем его скорость: 50 ÷ 4 × 60 = 750 (об/мин).
