DIY KIT Project
Для завершения этого проекта требуются высокоуровневые знания в области электроники и богатый опыт в области пайки и тестирования.Из-за временных зон и ограничений языковой связи мы можем предоставить только ограниченную техническую поддержку, и вам нужно решить проблемы самостоятельно.Мы не предоставляем информацию, кроме страницы введения продукта.

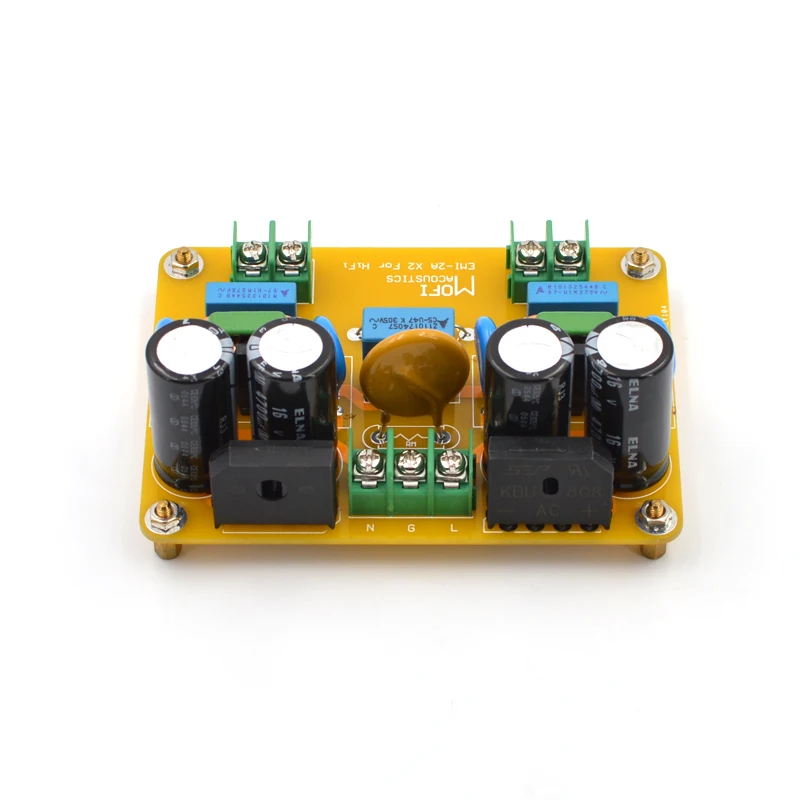

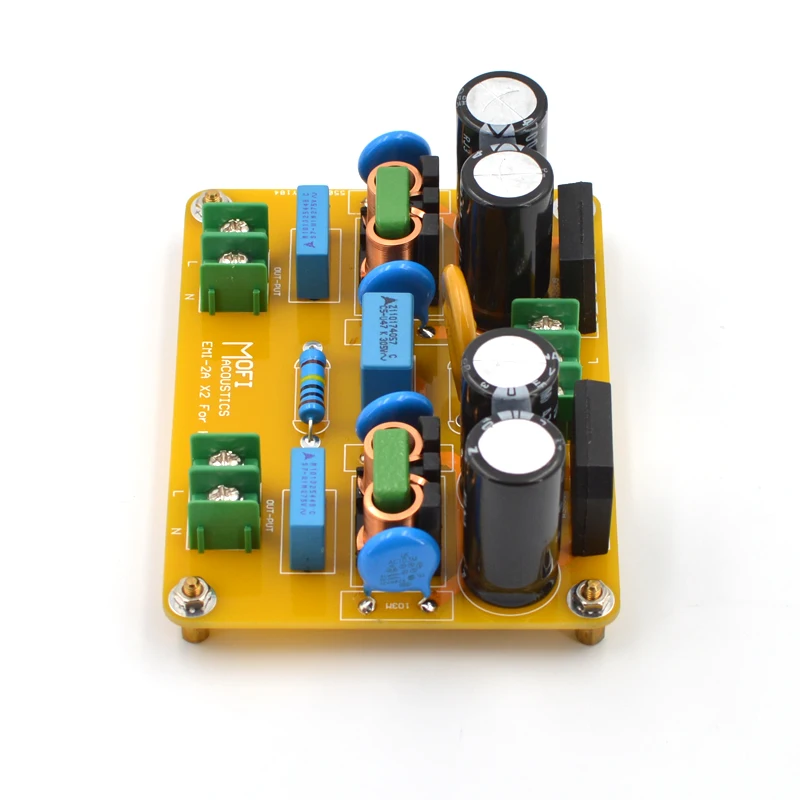

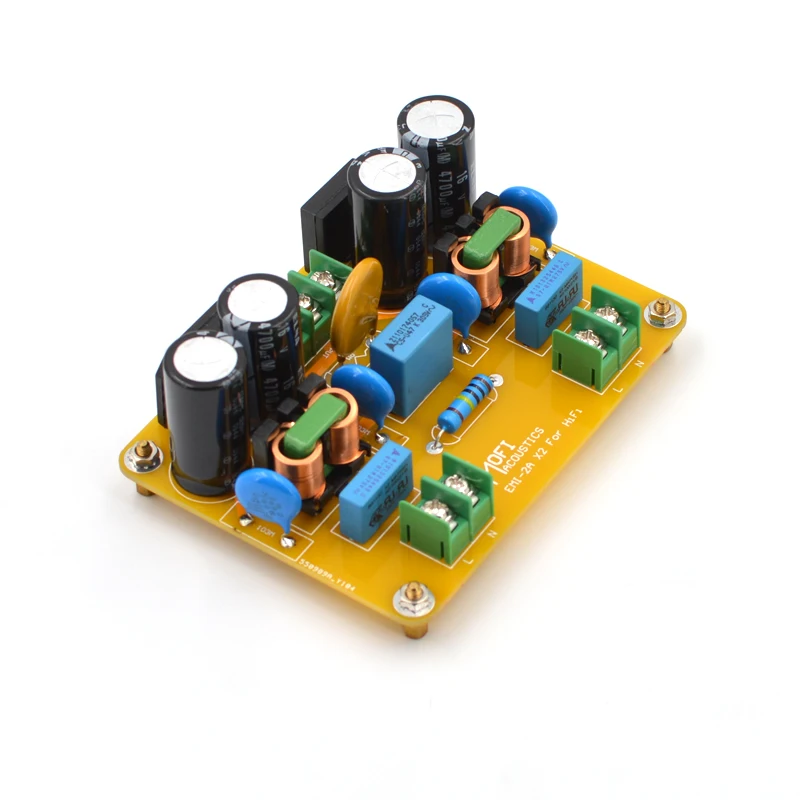

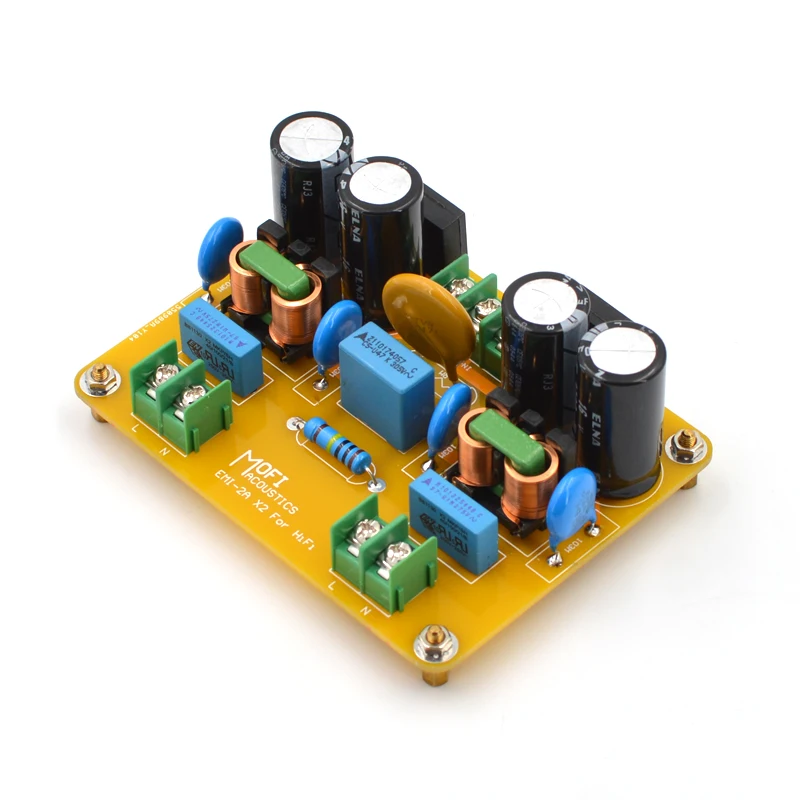

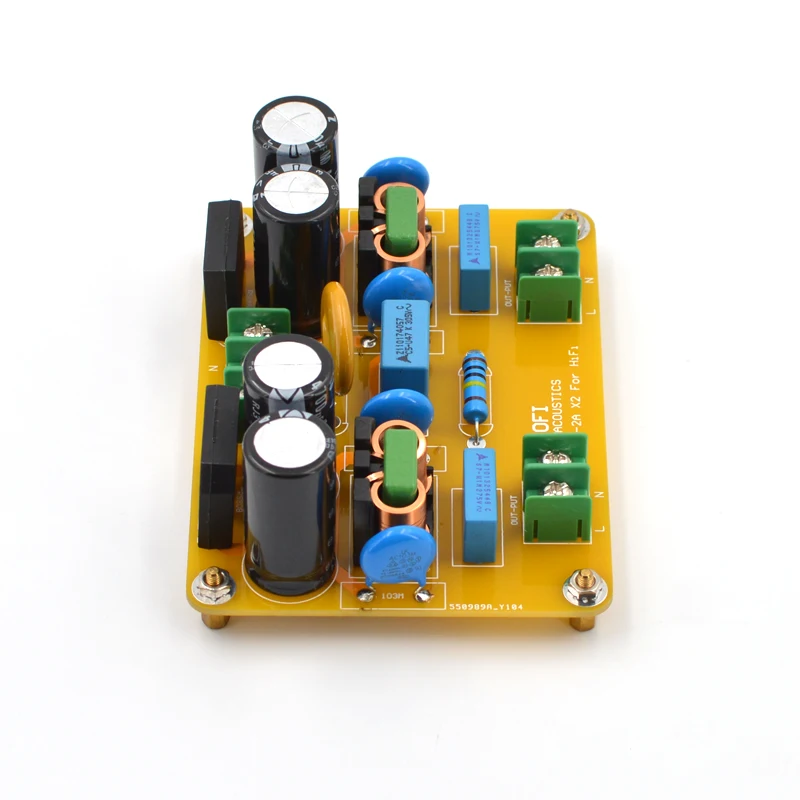

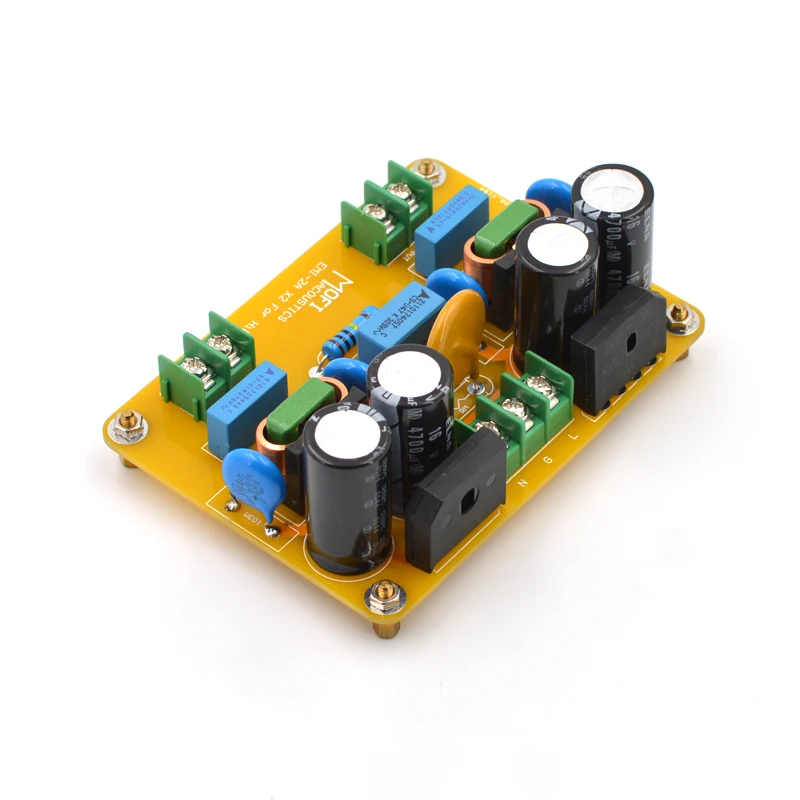

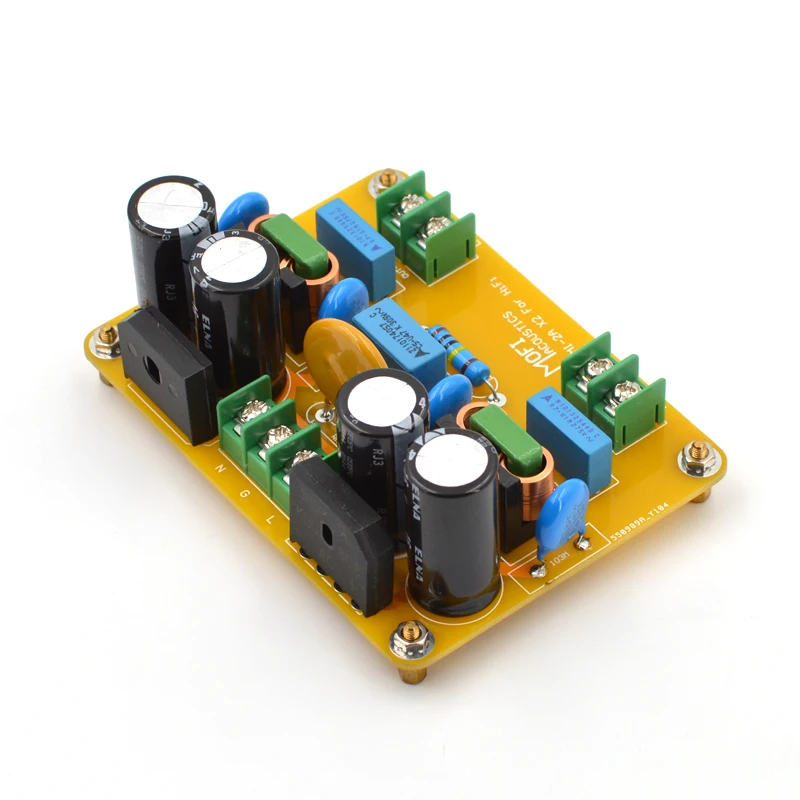

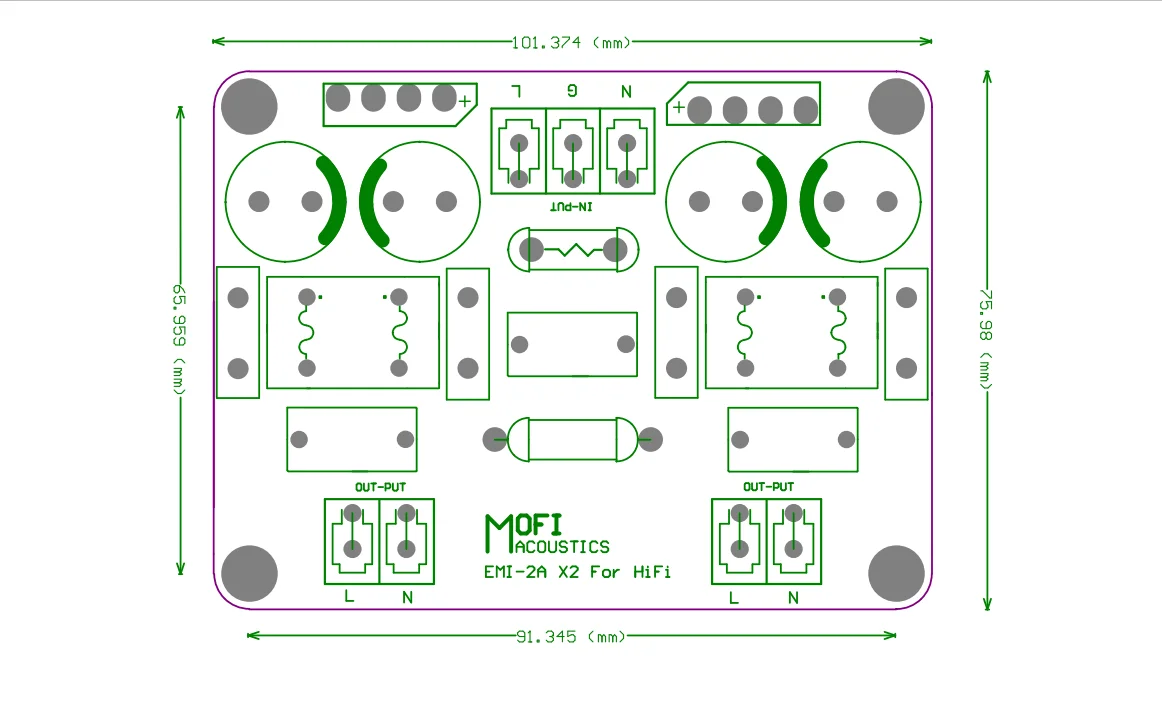

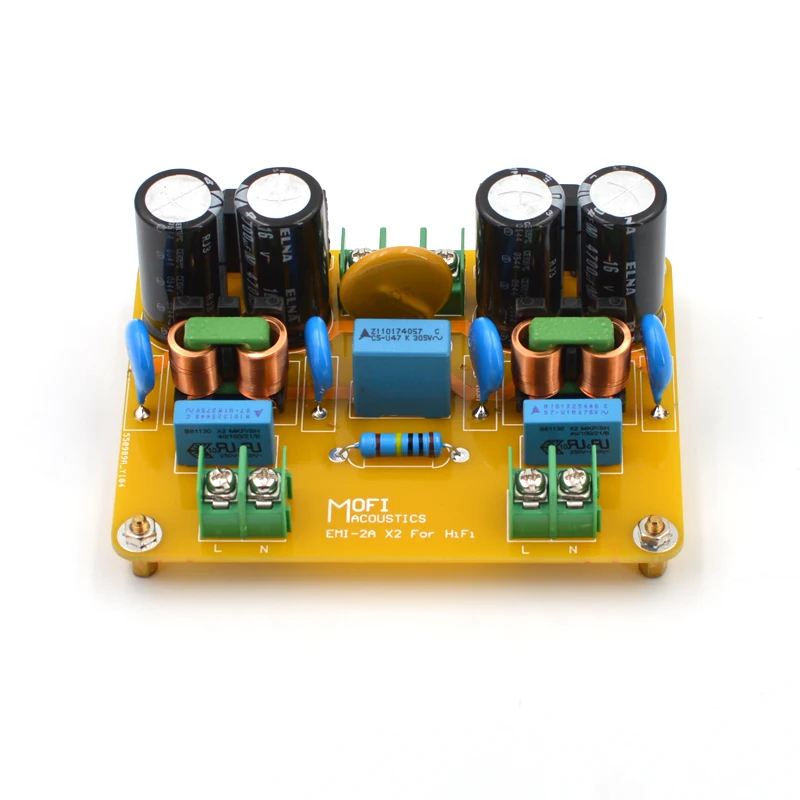

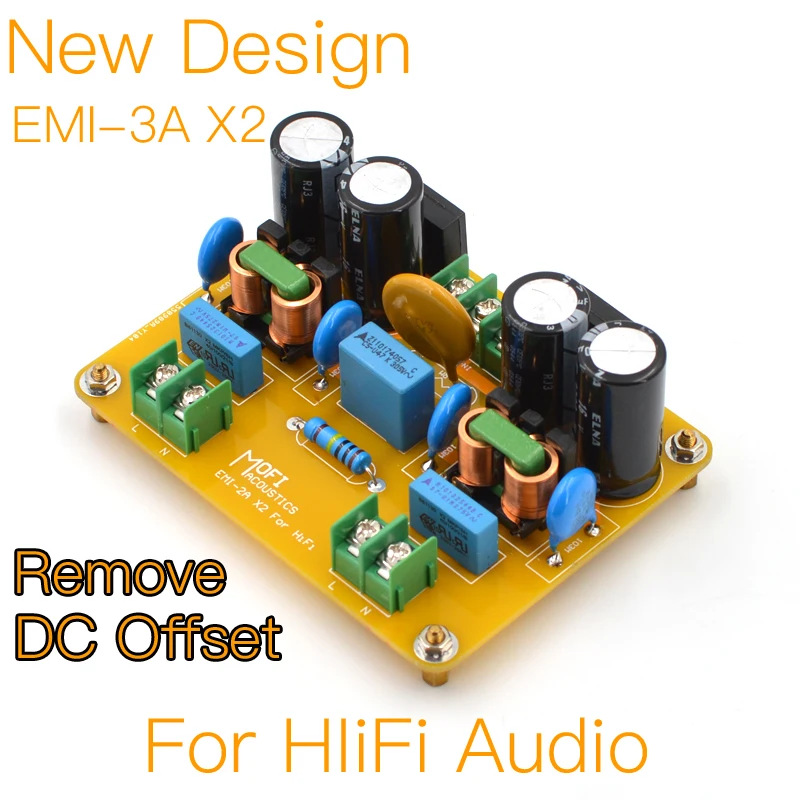

MOFI HiFi AC силовая линия Двойной EMI фильтр Модуль 440 Вт версия DIY KIT
Этот продукт используется для фильтрации 100-240 В переменного тока.Функция защиты от перенапряжения.Возможность устранения смещения постоянного тока от электросети.Фильтр с низким проходом 4-order может эффективно подавлять и устранять высокочастотный шум, смешанный с электросеткой.Двойной моно дизайн, лучше всего подходит для двух трансформаторов, таких как DAC, предварительно усилители.Аккуратный дизайн и легко разместить.Компоненты на плате будут генерировать высокое напряжение через электрическую сеть. Пожалуйста, будьте осторожны, чтобы не трогать печатную плату и ее компоненты, чтобы избежать электрического удара.Применение:Пожалуйста, оставляйте 30% избыточной мощности для платы.Когда ваша электрическая мощность 220 В переменного тока, максимальная поддерживающая мощность 440VA, рекомендуется, чтобы мощность нагрузки трансформатора менее 300 Вт.Когда мощность вашей сети составляет 110 В переменного тока, Максимальная поддерживаемая мощность составляет 220 ва, рекомендуется, чтобы мощность нагрузки трансформатора была менее 150 Вт.

Конфигурация продукта

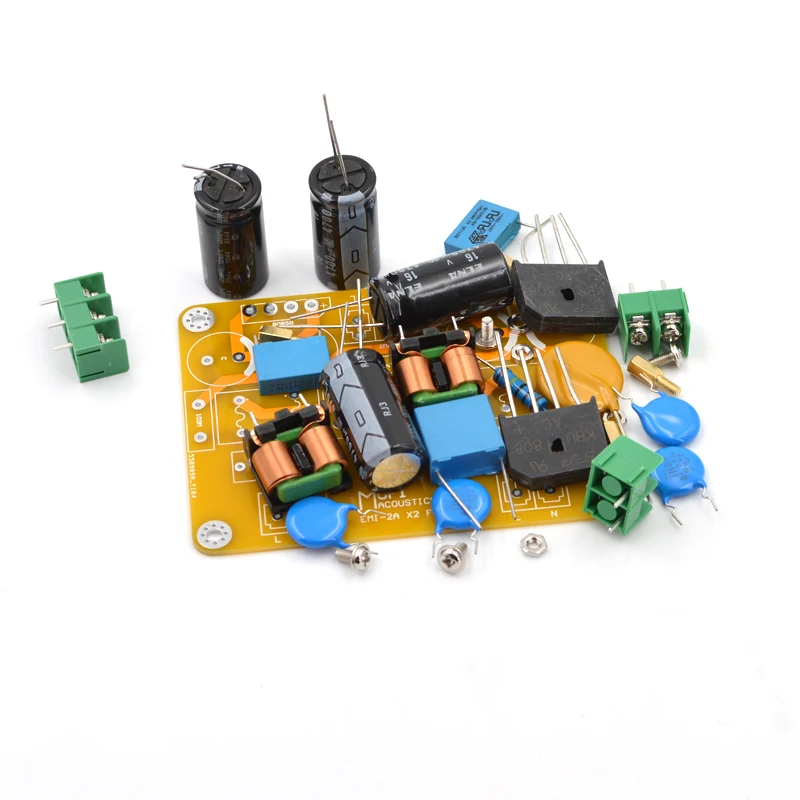

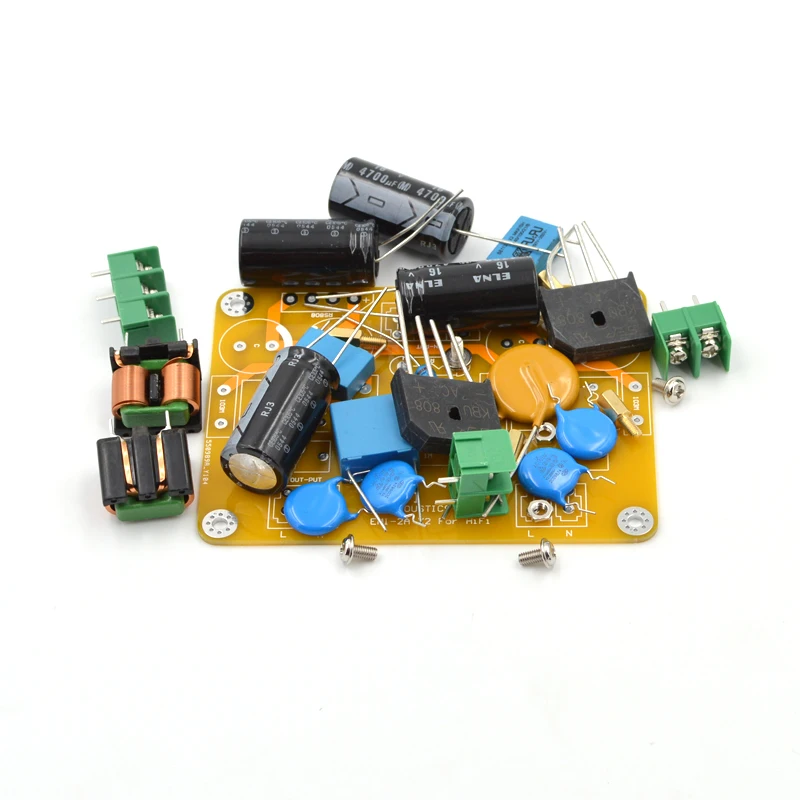

Набор DIY: содержит PCB и компоненты, необходимые на PCB, но не включает силовой трансформатор.Готовая плата: на основе хорошо протестированной платы в стандартном наборе версий, мы проверили напряжение всех ключевых точек и использовали генератор сигналов и осциллограф для двойной проверки аналогового сигнала. Мы не будем использовать эту доску для проверки прослушивания.Все готовые печатные платы тщательно выпаиваются вручную и полностью тестируются, поэтому цена выше и ниже. Покупателям, чувствительным к цене, но с возможностью самостоятельной сборки рекомендуется выбрать комплект.
DIY KIT инструкции
Так как отверстия PCB покрыты, вам нужно только припаять детали снизу платы. Не просверливайте и не увеличивайте отверстия, потому что это повредит сквозное покрытие.Очистите обе стороны чистой печатной платы бумажным полотенцем и изопропиловым спиртом или электронным Флюсом, затем припайте компоненты к доске, начиная с самых низких профильных деталей.Убедитесь, что правильная часть входит в каждую позицию на печатной плате.Обратите внимание на полярность электролитических конденсаторов, диодов, а также ориентацию.Очистите остатки потока припоя от доски с помощью изопропилового спирта (или электронного флюса) и кисти.Осмотрите все припоя тщательно, используя увеличительное стекло, чтобы убедиться, что нет паяных мостов или холодных припоя. Используйте мультиметр в шкале Ом для проверки коротких замыканий.
