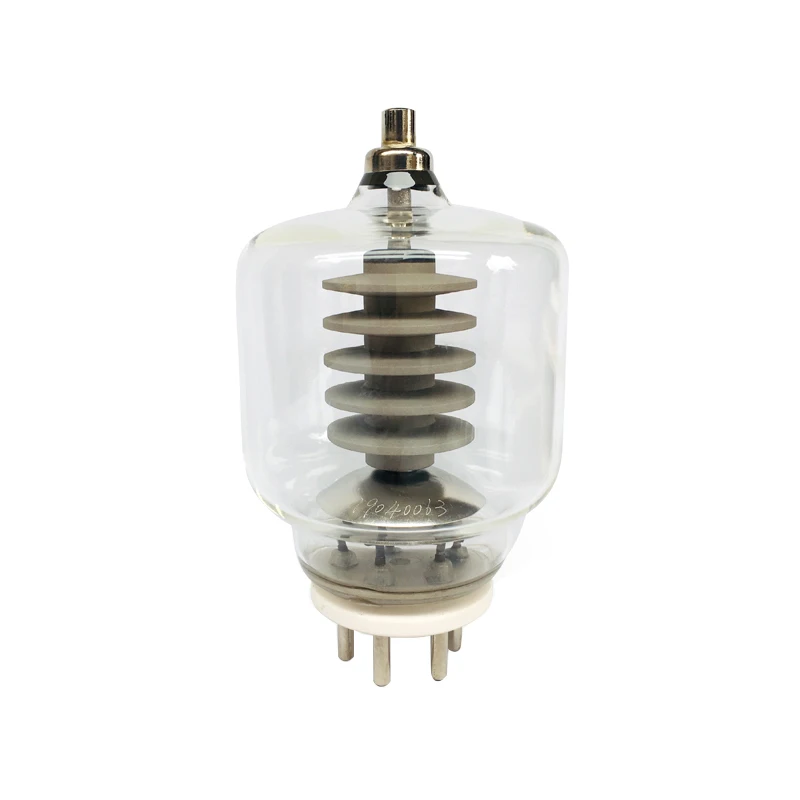

Триод высокой мощности EIMAC 3-500Z-это компактный Триод мощности, который предназначен для использования в качестве усилителя класса AB2 нулевого смещения в аудио или радиочастотных приложениях.
Работа с нулевым смещением сетки упрощает связанные схемы, устраняя источник смещения.
Кроме того, использование заземленной сетки привлекательно, так как коэффициент усиления мощности в 20 раз может быть получен с 3-500Z в катодной цепи.
Общие характеристики
Электрические
Нить накаливания: Вольфрам с оттоком (см. Работу нити)
Напряжение………..… 5,0 V
В настоящее время, при температуре не выше 5,0 вольт ........................................................................ 14.5A
Коэффициент усиления (средний) ................................................ 130
Анод-сетка… .. 4,1 ПФ
Электронно-сетка….… 7,4 pF
Анод-катод... 0,07 ПФ
Частота максимальной оценки
CW... .. 110 мгц

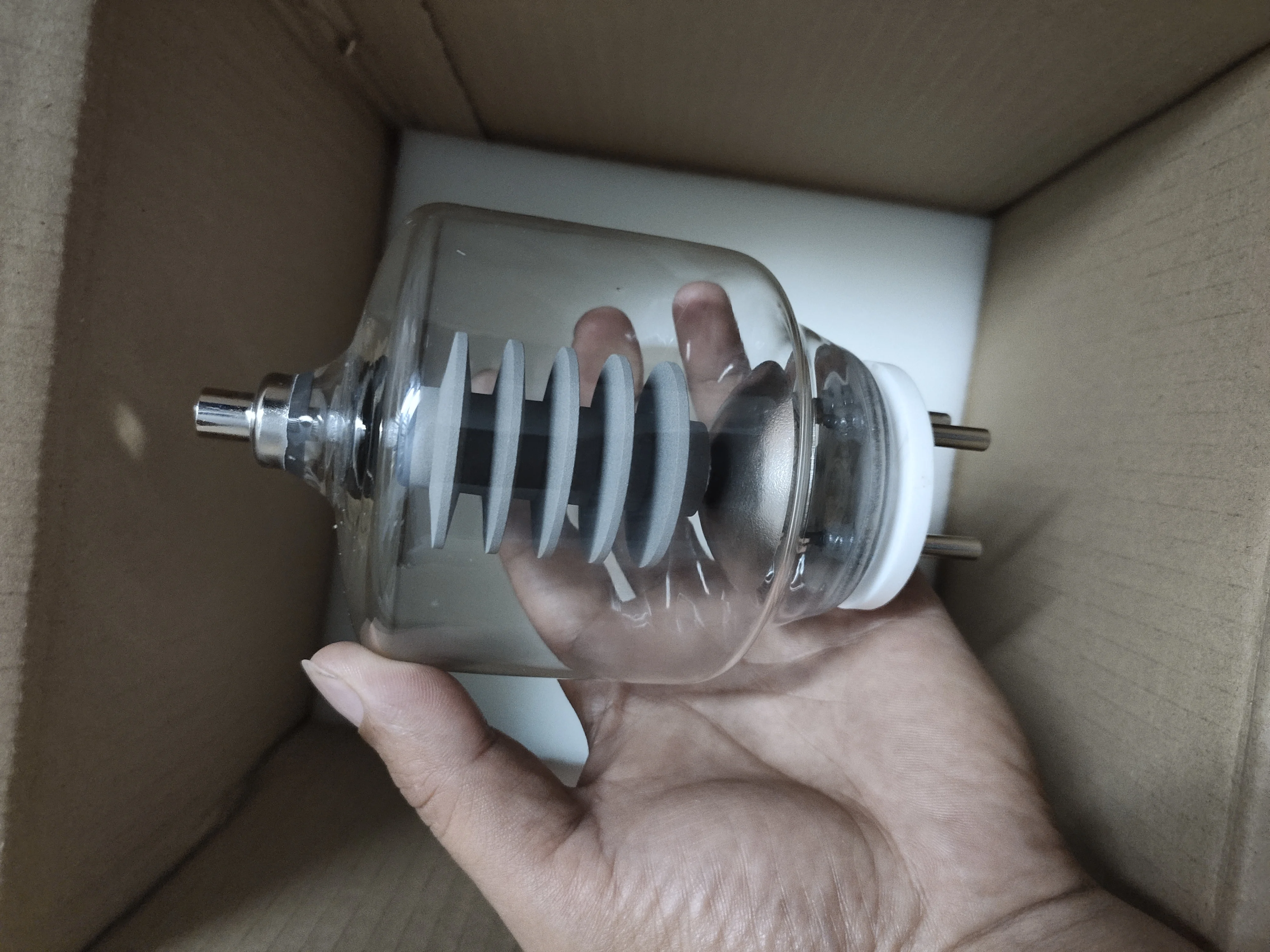

Механический

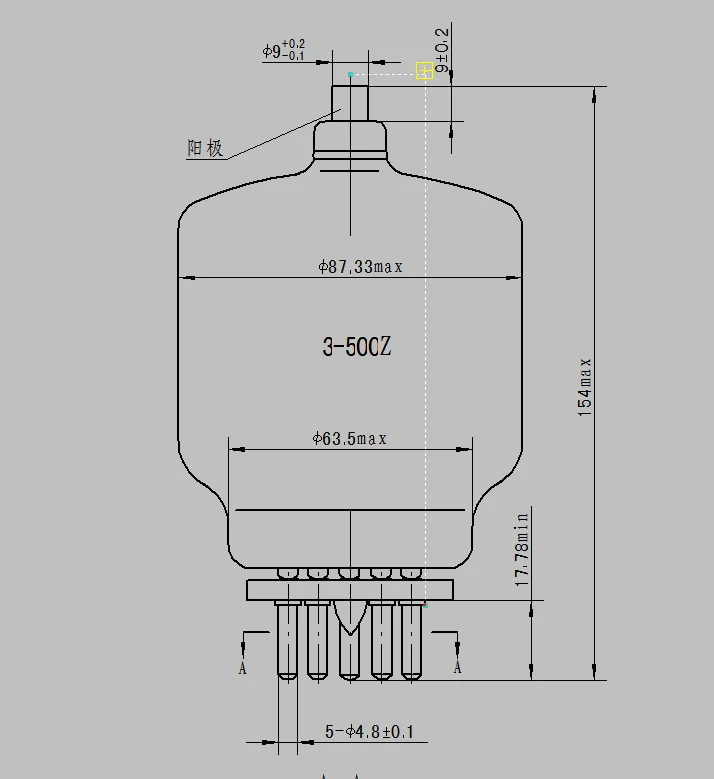

Габаритные размеры:
Длина…. 154.мм
Диаметр…. 87,33 мм
Вес нетто… 0,25 кг
Рабочее положение… вертикальное, основание вниз или вверх
Максимальная рабочая температура
Пластинчатое уплотнение... 225 °C
Базовое уплотнение… .. 200 °C
Охлаждение… радиация и принудительный воздух

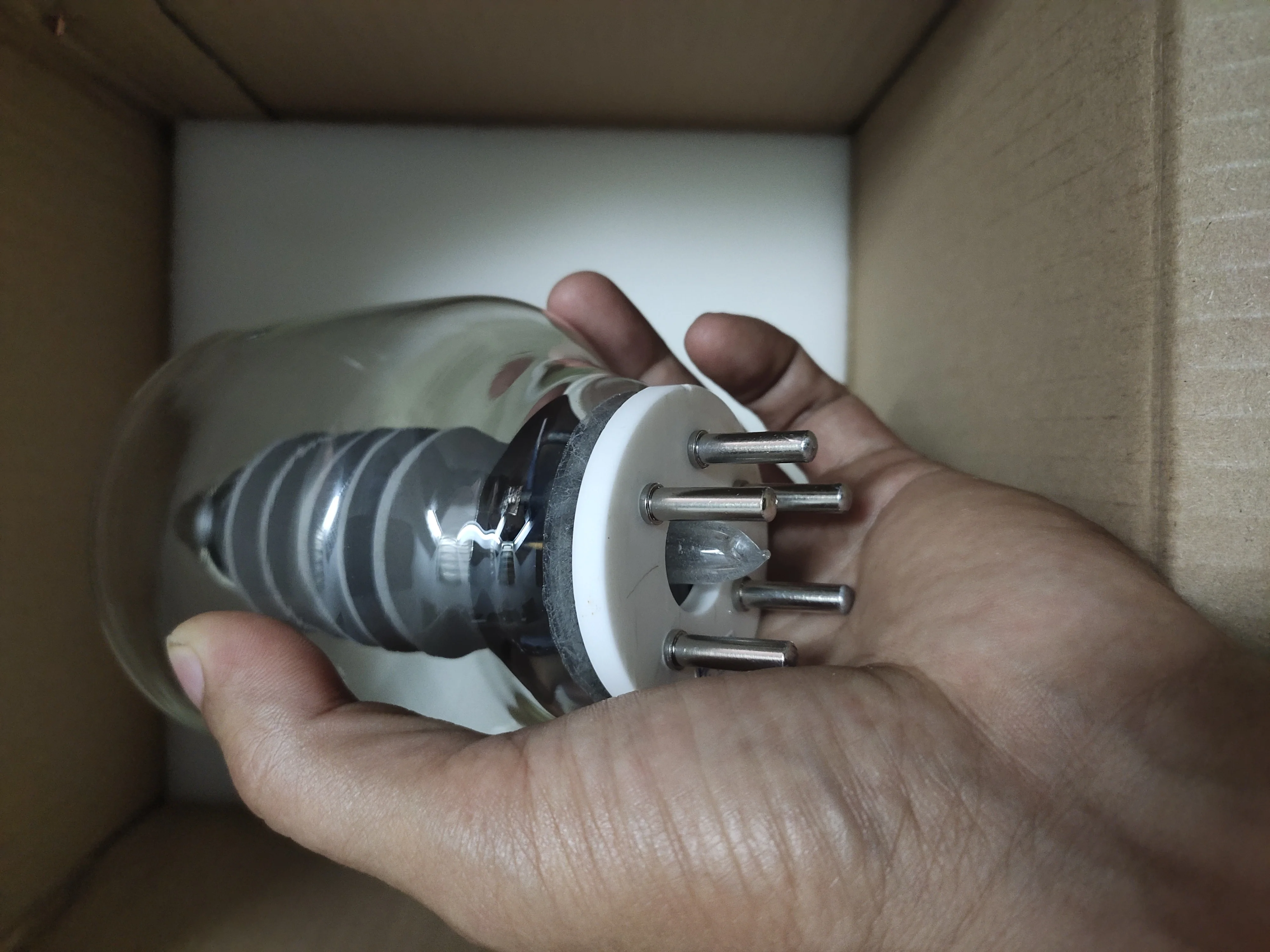

Основание… .. 5 pin special
Типичная работа
Нити Напряжение .......................................................... 5 V
Анод DC напряжение ........................................................................... 3,5 кв
Инвертор постоянного тока в смещения Напряжение ...................................................................-75 V
Анод постоянного тока токовый анод 300 мА
Сетка постоянного тока 12В 115 мА
Выходная мощность анода. Электромагнитный 850 Вт
Примечание: обычно при одинаковой нагрузке может быть естественным охлаждением, но оборудование должно быть хорошо вентилируемым, если в неподходящей нагрузке, высокое давление, высокочастотные условия, необходимые для принудительного воздушного охлаждения, вентиляция должна проходить через выход из трубы в нижней части под предыдущими ai
