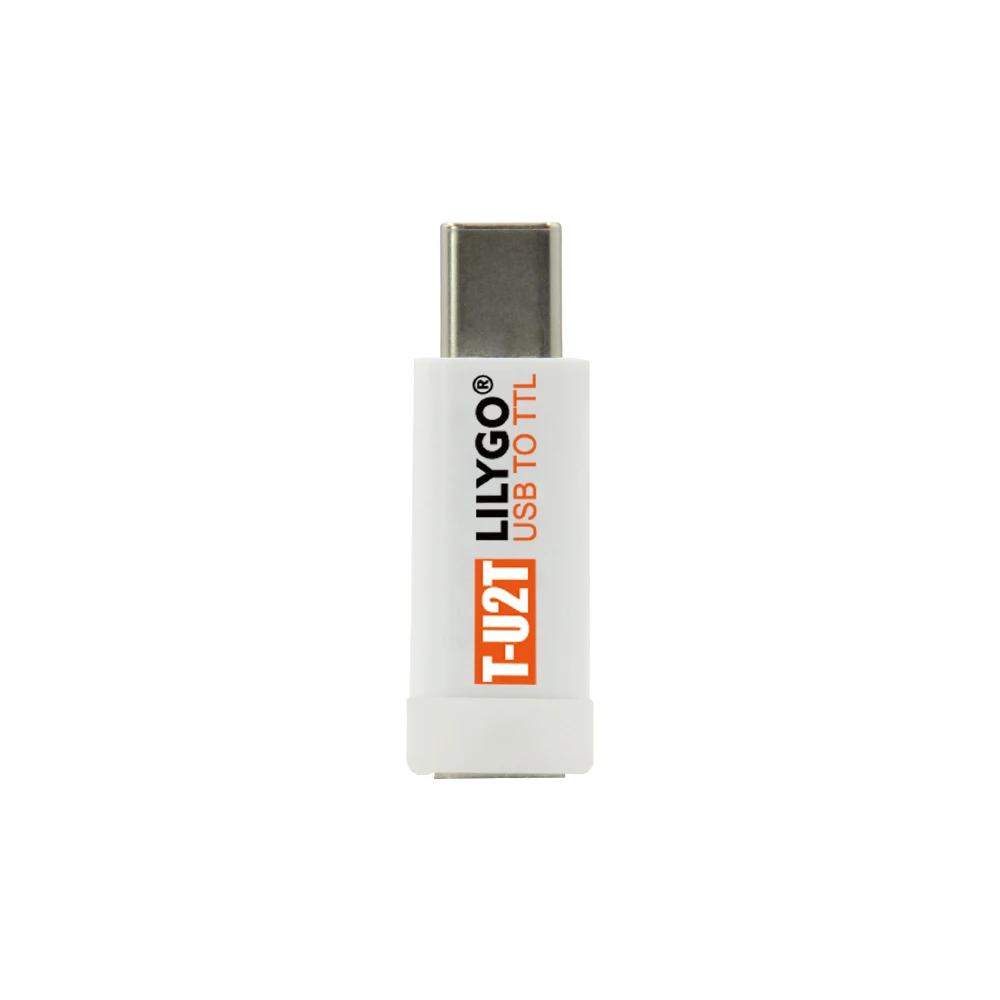

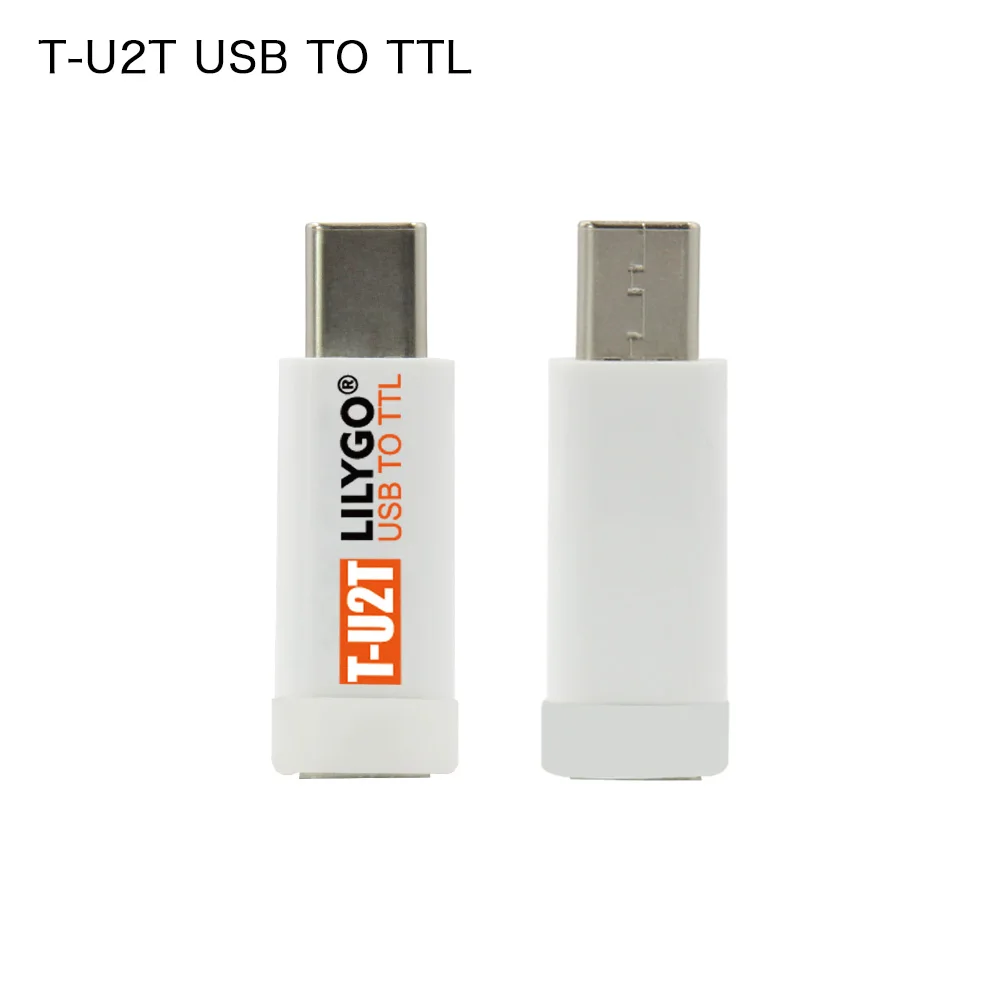

LILYGOTTGO T-U2T USB к TTL автоматический загрузчик CH9102 программатор адаптер серийная макетная плата модуль с открытым исходным кодом

Параметры LILYGO T-U2T

-Usb-чип CH9102 максимальная скорость чтения/записи: 4 Мбит/с

-Автоматическая схема загрузки

-Кнопка загрузки

-Индикатор питания

-Type-C male

-Type-C female

Варианты Применения

-Требуется материнская плата USB-TTL

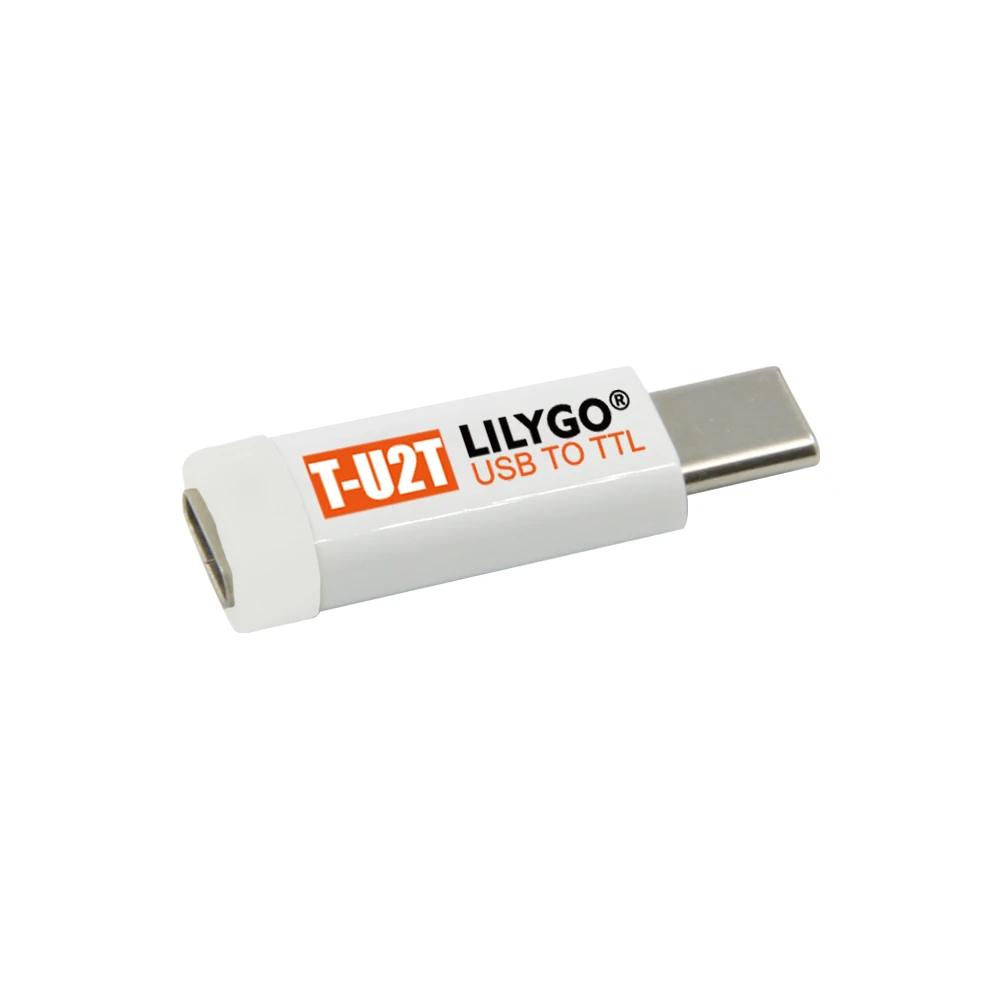

Лилиго®T-U2T USB к TTL автоматический загрузчик CH9102

LILYGO T-U2T-это аббревиатура USB для TTL,

Оригинальное Предназначение этого продукта заключается в том, что каждый раз, когда вы создаете схему ESP32, вы обнаружите, что та же схема usb к TTL появляется на схеме, особенно при проектировании цепи небольшого размера.

Эта схема занимает много места, и она также увеличивает стоимость, поэтому мы хотим изменить ее,

Наконец, мы обнаружили, что каждый продукт также имеет другую функцию, которая является интерфейсом USB с TYPE-C,

Таким образом, основываясь на характеристиках USB портов Type-c и female Type-C, мы отдельно разработали чип usb-интерфейса CH9102 и автоматическую схему загрузки в форме usb-адаптера.

Мы начнем с новых продуктов (например: T-dispay e-paper версия), на материнской плате больше нет дубликата USB для TTL цепи,

И вам нужна только T-U2T, чтобы использовать материнскую плату LILYGO. T-U2T также является продуктом с открытым исходным кодом. Другие продукты с цепями USB в TTL также могут быть разработаны, чтобы быть совместимыми с T-U2T.

Это может не только экономить место на печатной плате, но и экономить затраты, особенно в текущей среде плотного снабжения пластин для чипов.

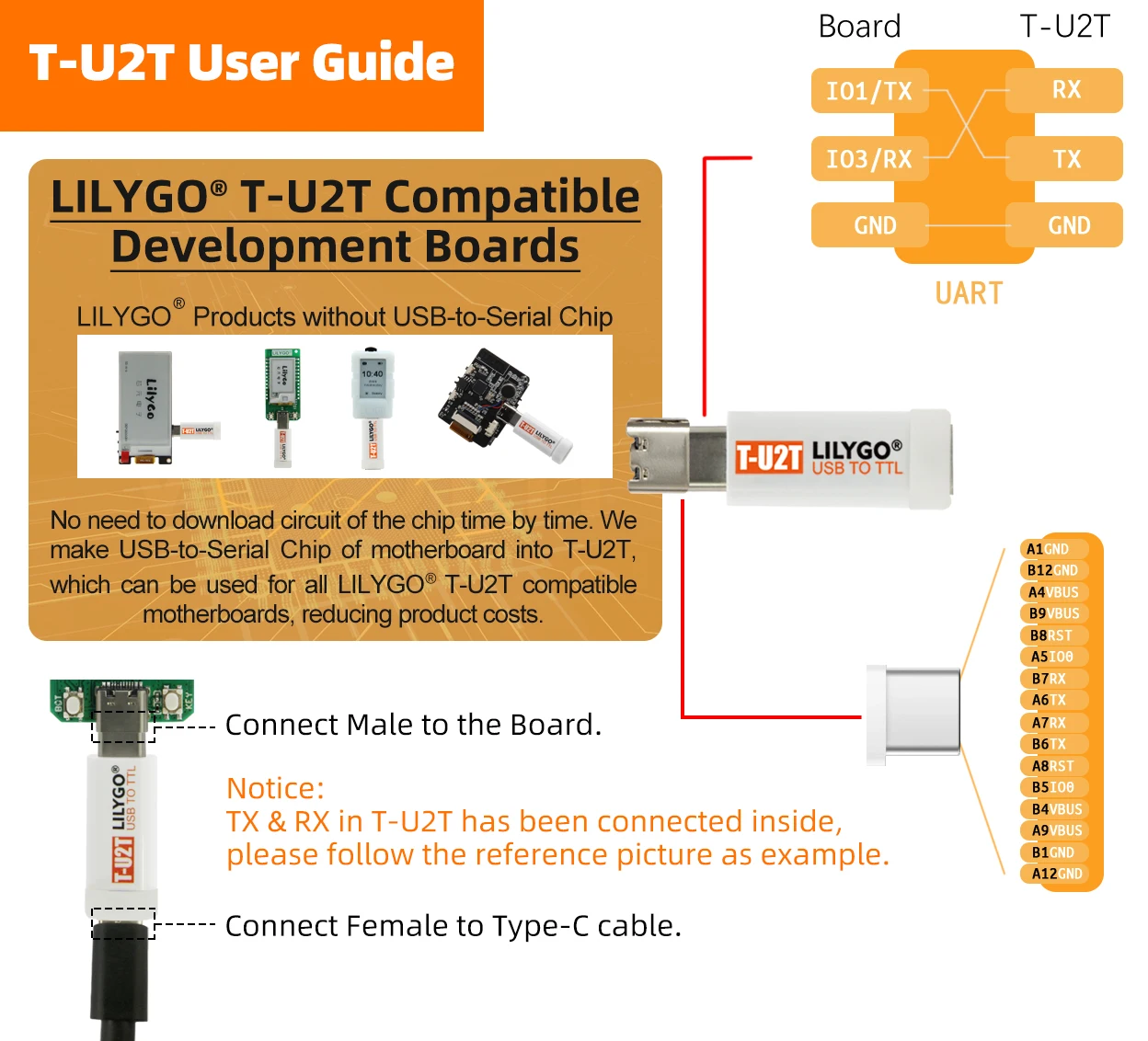

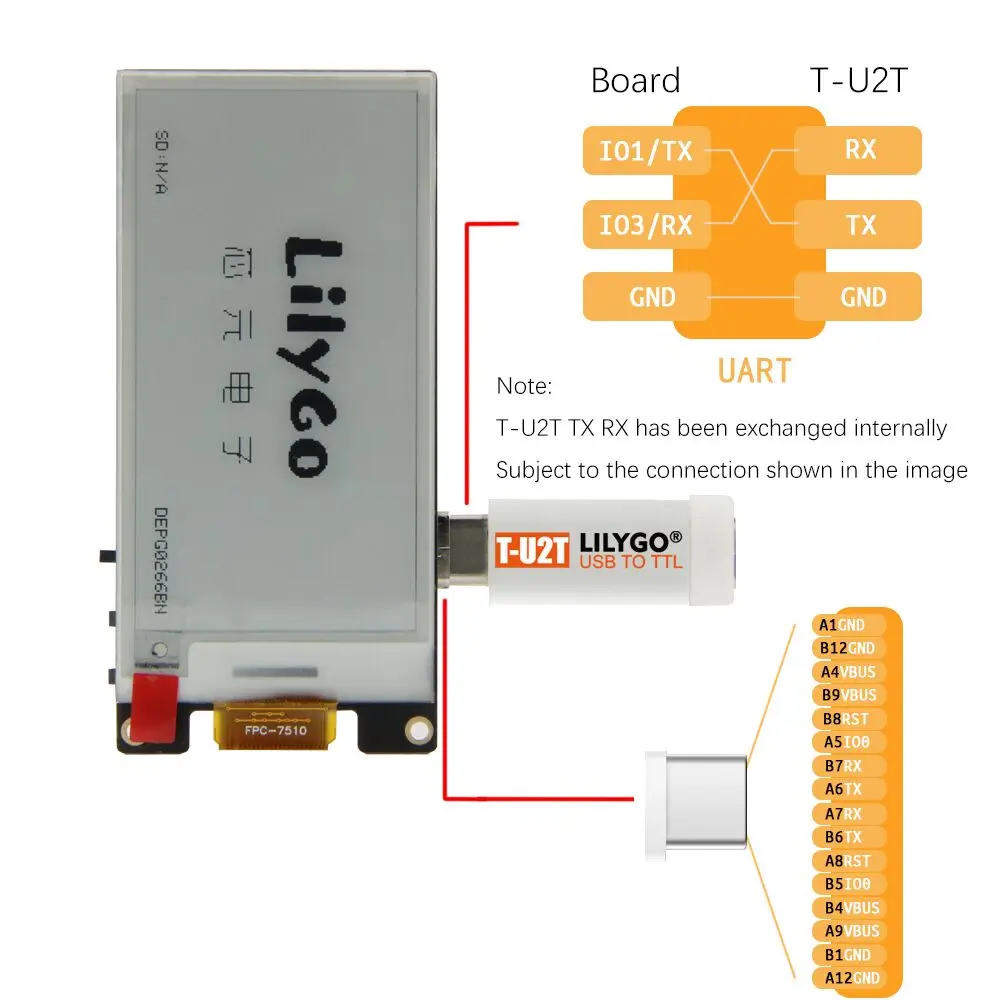

Схема расположения выводов продукта

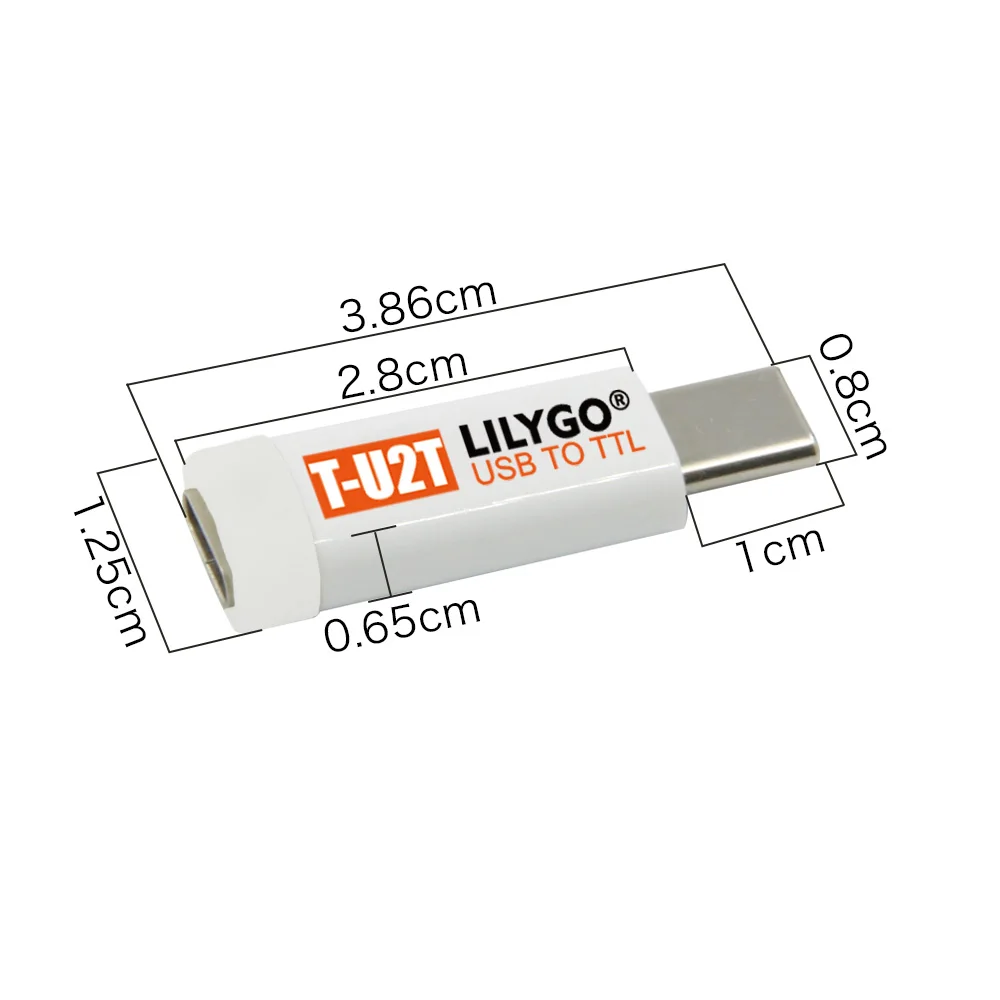

Таблица размеров продукта

Список доставки

1 X T-U2T USB в TTL
