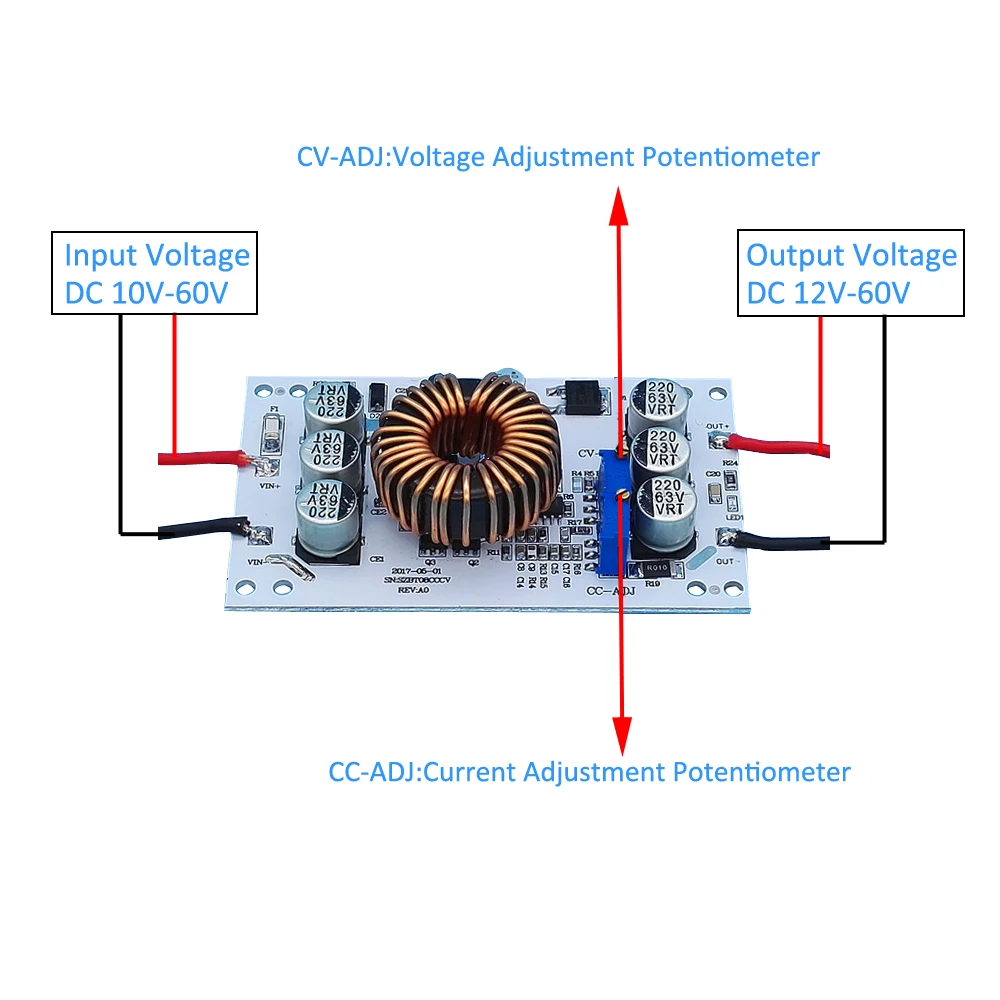

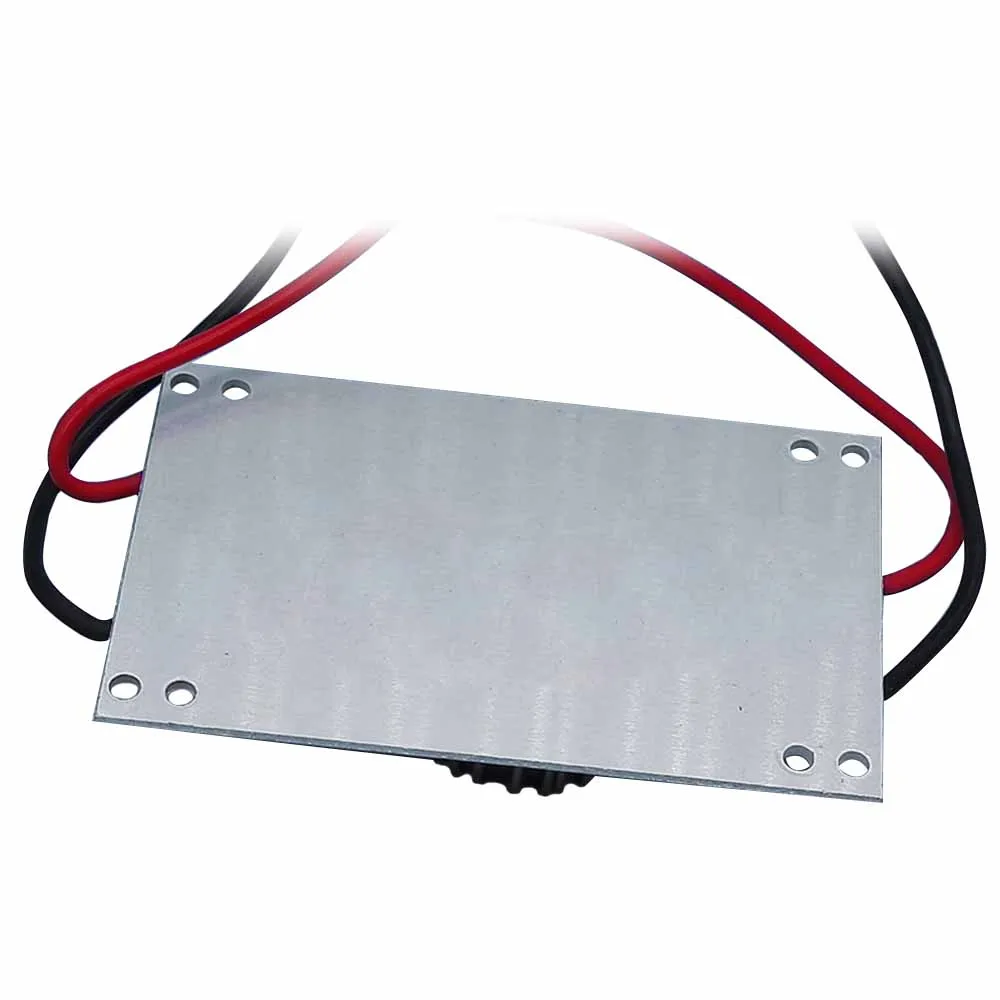

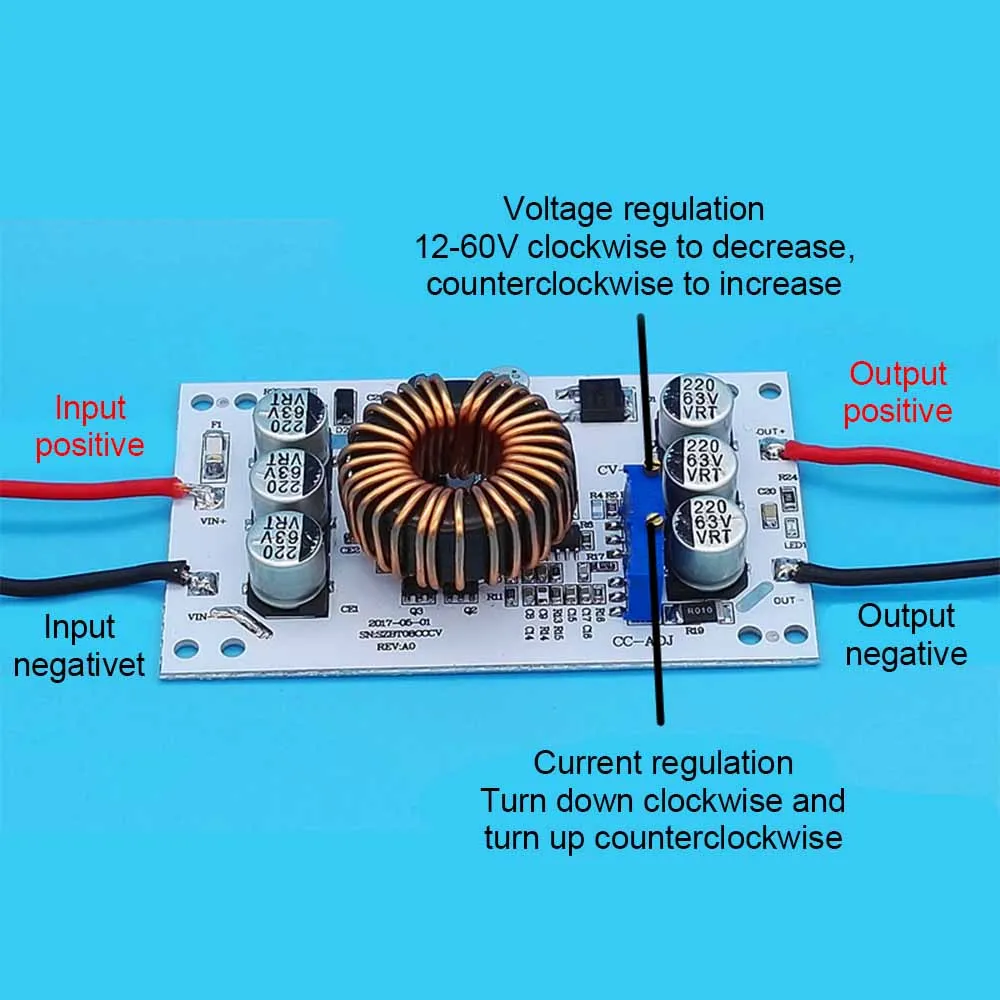

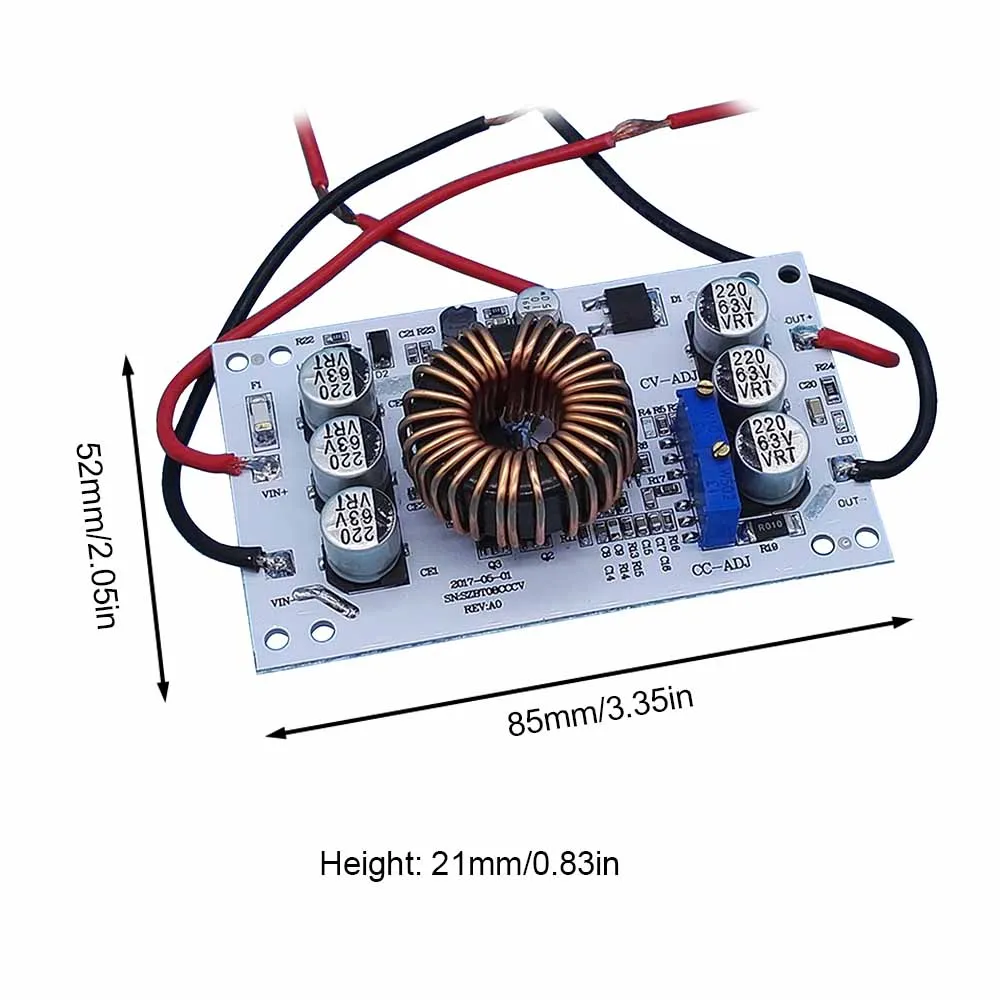

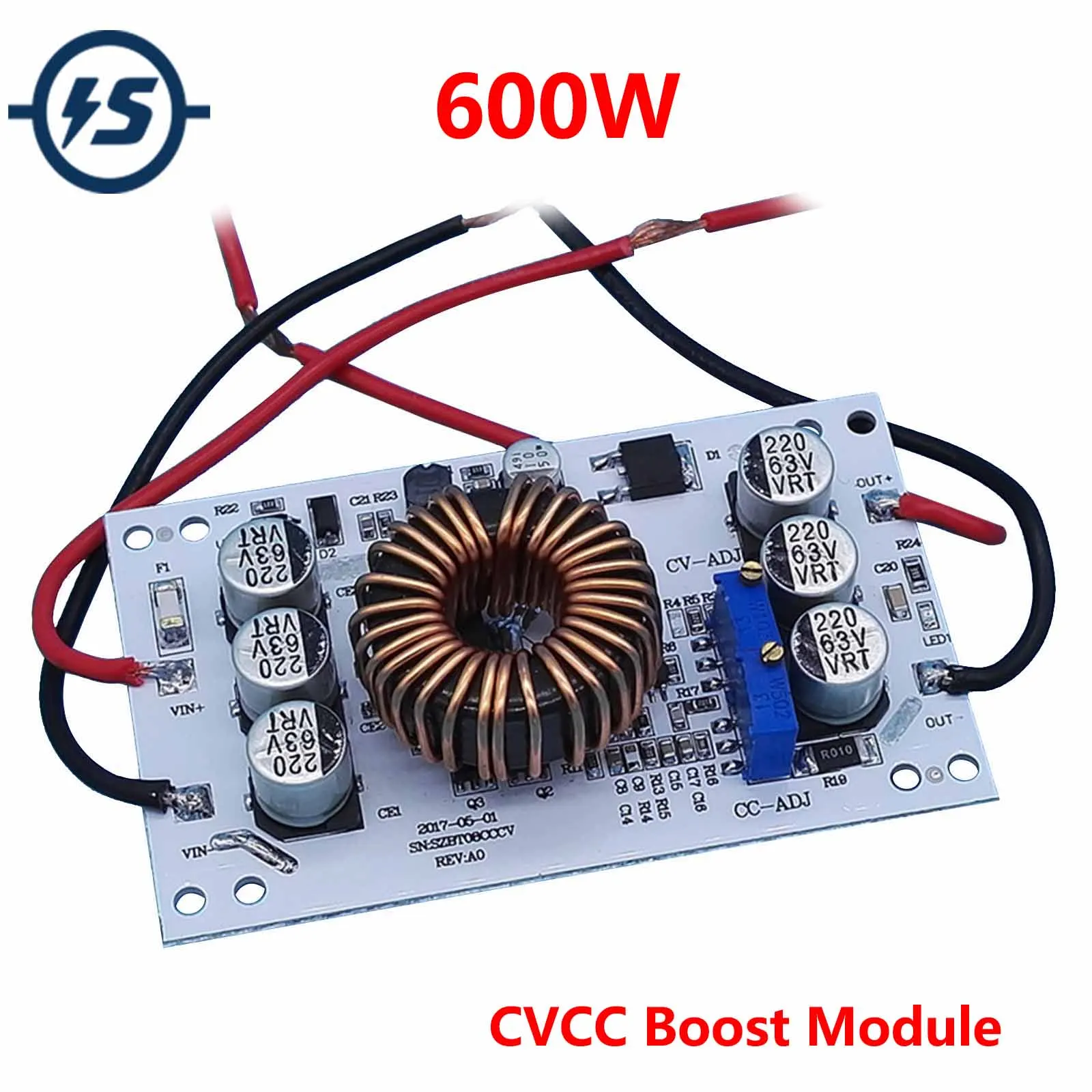

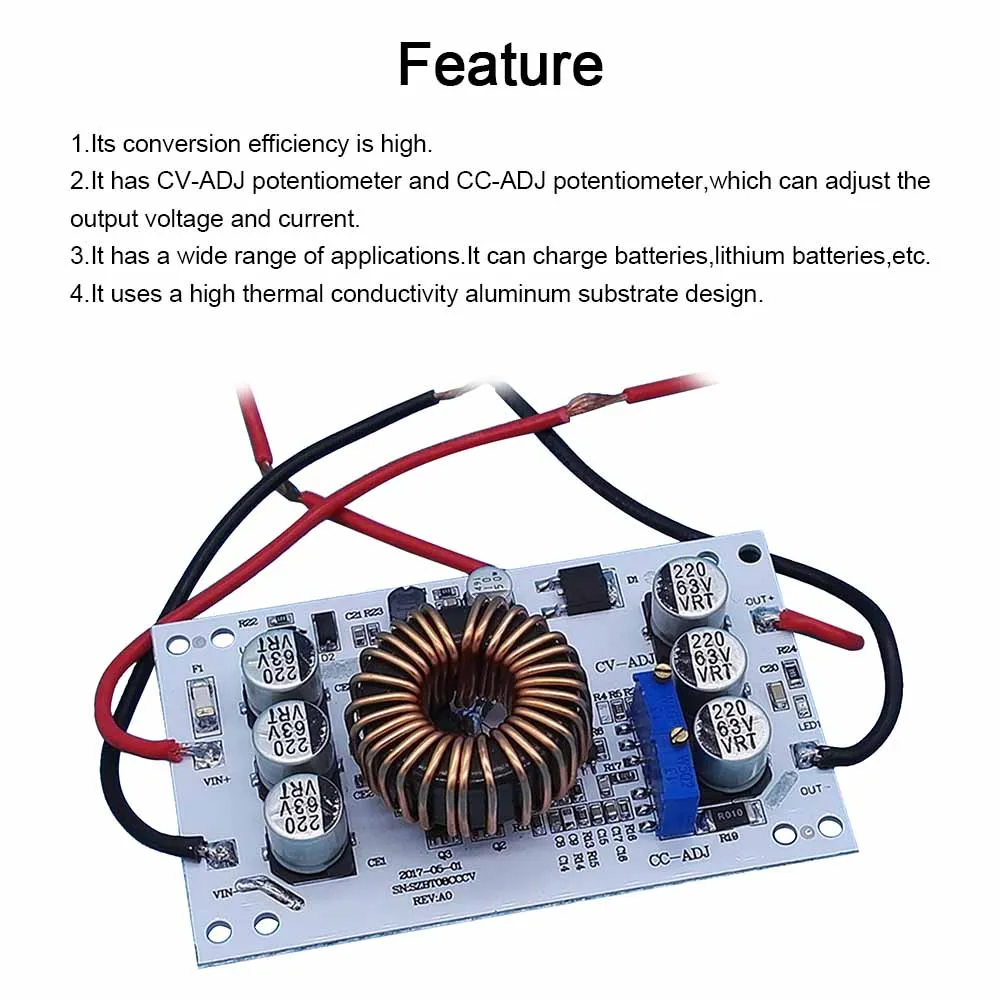

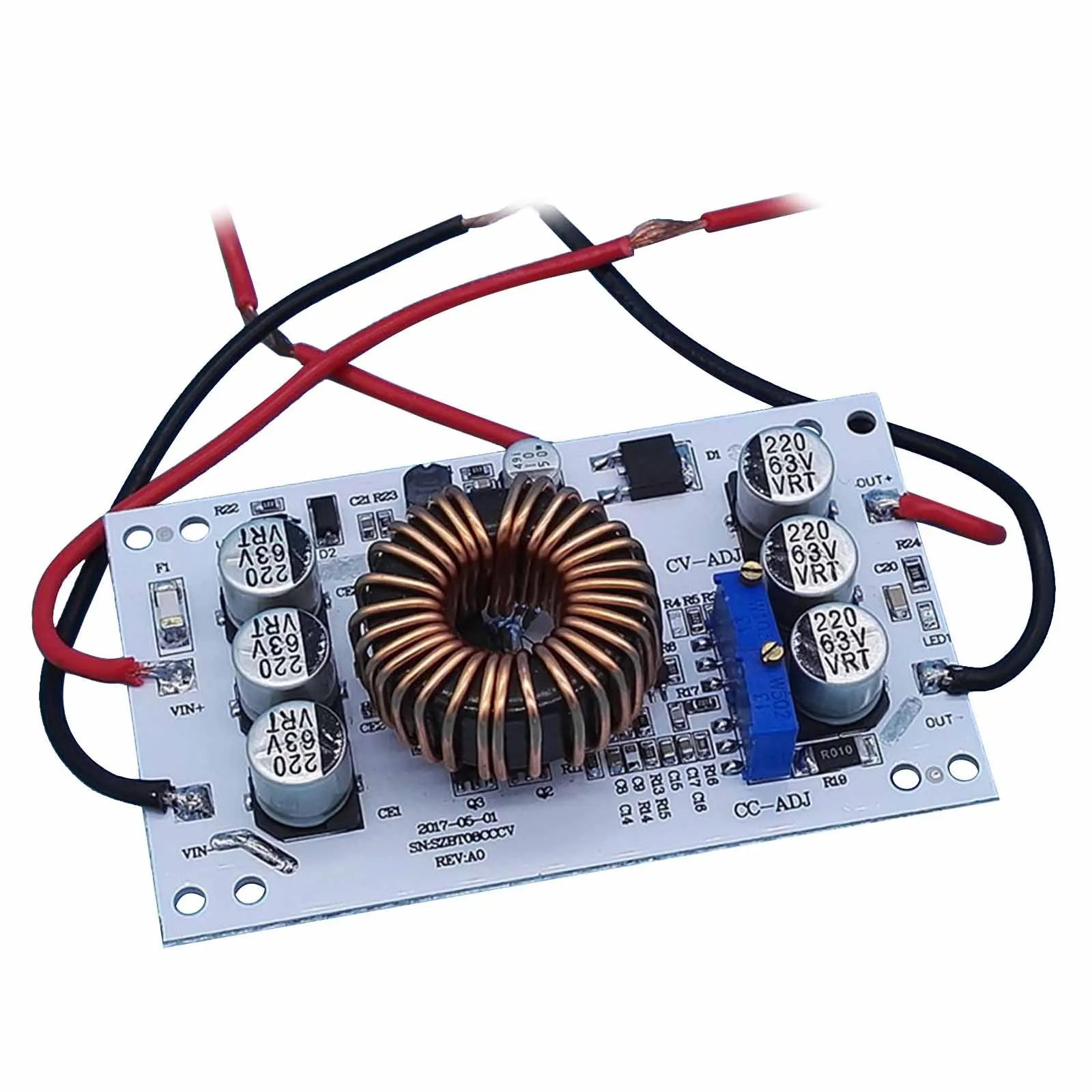

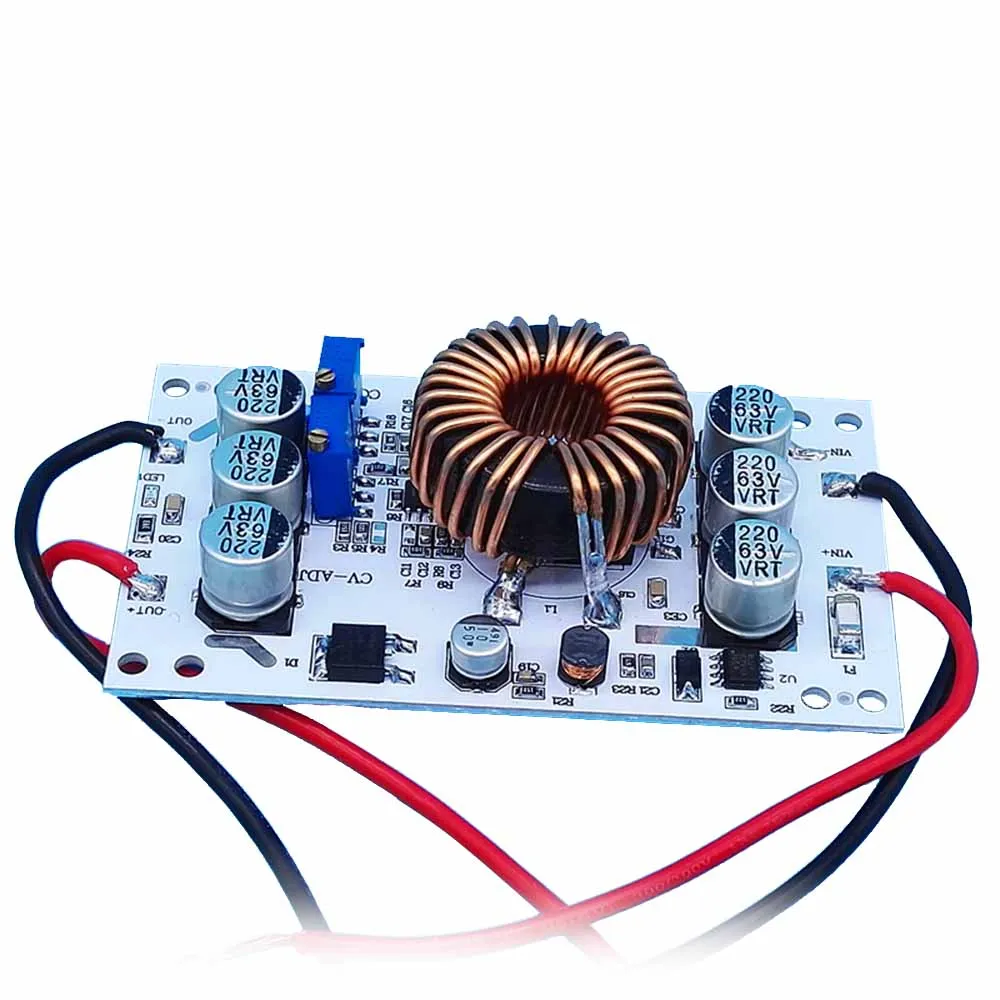

1. Описание: Это модуль питания 600 Вт boost. Это неизолированный модуль boost. Он может преобразовывать DC 10V-60V в DC 12-60V. 2. Особенности: 1). Его эффективность преобразования высока. 2). Он имеет CV-ADJ потенциометра и CC-ADJ потенциометра, который может регулировать выходное напряжение и ток. 3). Он имеет широкий спектр применений. Он может заряжать батареи, литиевые батареи и т. Д. 4). Используется Высокая теплопроводность алюминиевой подложки. 3. Параметры: 1). Название продукта: 600W Boost Power Module 2). Входное напряжение: 10 В ~ 60 В постоянного тока 3). Входной ток: 10A (макс.) 4). Статический рабочий ток: 10 мА 5). Выходное напряжение: 12 В ~ 60 В постоянного тока 6) Выходной ток: 10A 7). Диапазон постоянного тока: 0.2A ~ 10A 8). Рабочая частота: 150 кГц 9). Эффективность преобразования: 92% ~ 96% 10). Рабочая температура:-40 ℃ ~ 85 ℃ 11) Рабочая влажность: 5% ~ 95% относительной влажности 12). Размер: 85*52*21 мм 4. Регулировка выходного напряжения: 1). Отрегулируйте CV-ADJ потенциометра, в соответствии с вашим аккумулятором или светодиодный, установите выходное напряжение на нужное вам значение напряжения. 2). Поверните напряжение вниз по часовой стрелке и поверните его против часовой стрелки. 5. Регулировка выходного тока: 1). Отрегулируйте CC-ADJ потенциометра по часовой стрелке около 20 витков, установите выходной ток к минимуму, Подключите светодиодный и Отрегулируйте потенциометр CC-ADJ к нужному току. 2). Для зарядки аккумулятора, после того, как аккумулятор разряжен, подключите к выходу и отрегулируйте CC-ADJ до нужного вам тока. (При зарядке необходимо использовать разряженный Аккумулятор для регулировки, так как аккумулятор остается больше энергии, чем ниже зарядный ток.) 3). Пожалуйста, не регулируйте ток в режиме короткого замыкания. Схема модуля усилителя не может быть отрегулирована в режиме короткого замыкания. 6. Инструкции по использованию: 1). Диапазон регулировки постоянного напряжения: DC12-60V (по часовой стрелке для уменьшения, против часовой стрелки для увеличения) 2). Диапазон регулировки постоянного тока: 0.2A-10A (по часовой стрелке для уменьшения, против часовой стрелки для увеличения) 3). Когда входной ток превышает 6А, необходимо усилить тепловыделение (алюминиевая подложка крепится к плоской металлической части). 4) Входное напряжение не может быть ниже 10 В и превышать 60 В. 5). Максимальный входной ток не может превышать 10 А, и мощность не может превышать 600 Вт. 6). При использовании необходимо убедиться, что входное напряжение ниже выходного напряжения более чем на 2 В. 7). Перед подключением нагрузки, пожалуйста, отрегулируйте требуемое напряжение и ток при отсутствии нагрузки (напряжение без нагрузки должно быть увеличено на 3-5 в при постоянном токе). 8). При использовании импульсного источника питания или другого вторичного источника питания, пожалуйста, убедитесь, что питание блока питания должно быть более чем в два раза больше мощности этого модуля. 7. Примечание: 1). Вход и выход не могут быть изменены. 2). Входное напряжение не должно быть ниже 10 В. Слишком низкое входное напряжение повредит источник питания. (будьте осторожны, чтобы предотвратить чрезмерный разряд батареи при использовании батареи) 3). При работе Входное и выходное напряжение и ток не могут превышать максимальное значение, чтобы не повредить источник питания. 4) обратите внимание на вентиляцию и тепловыделение при работе с полной нагрузкой в течение длительного времени, чтобы продлить срок службы источника питания. 5) обратите внимание на пыль и влагу. 8. Применение: 1).DIY Регулируемый источник питания, вход 12 В, выход может быть отрегулирован от 12-50 В. 2). Для питания вашего электронного оборудования вы можете установить выходное значение в соответствии с напряжением вашей системы. 3). Как источник питания транспортного средства, он может поставить питание на ваш ноутбук и различные цифровые продукты. 4).DIY Мощный ноутбук мобильный источник питания. 5). Солнечная панель стабилизирует напряжение. 6). Зарядка батарей, литиевых батарей и т. Д. 7). Светодиодный индикатор высокой мощности. 9. Посылка: 1).1 шт. 600 Вт Boost Power Module
