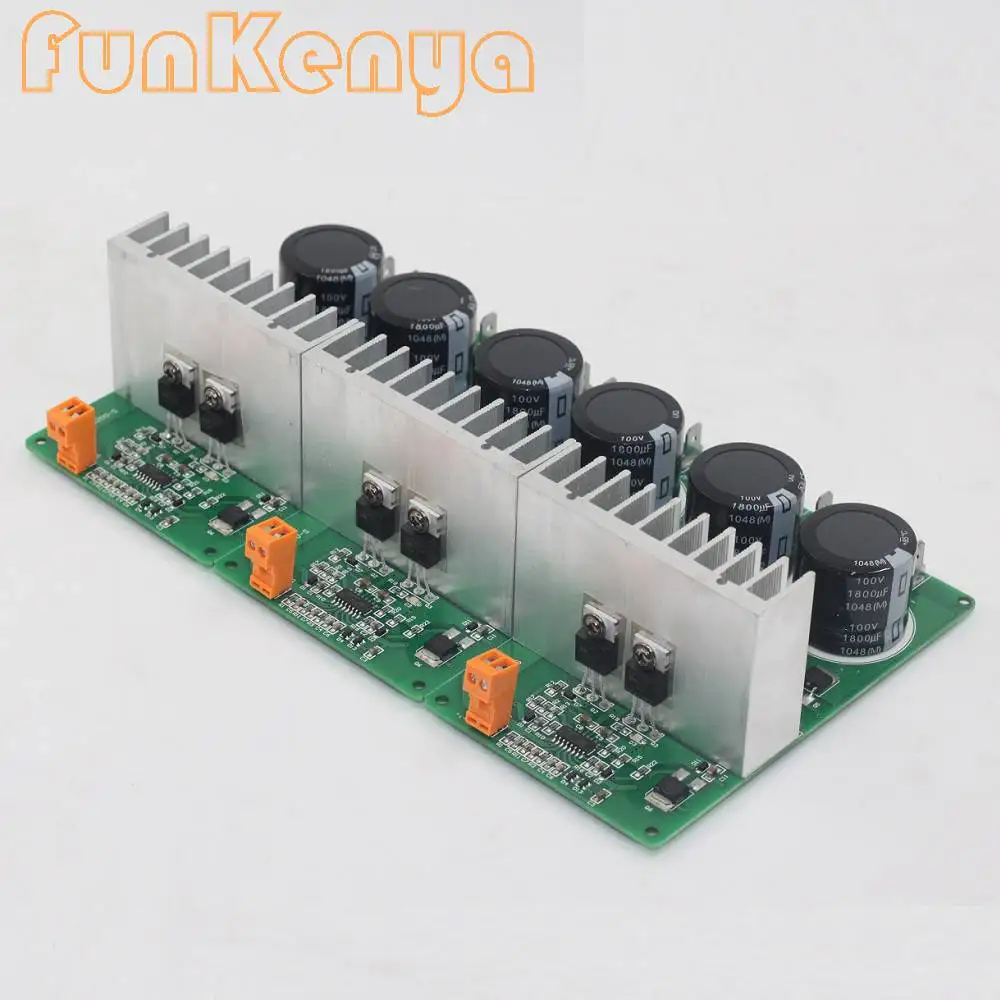

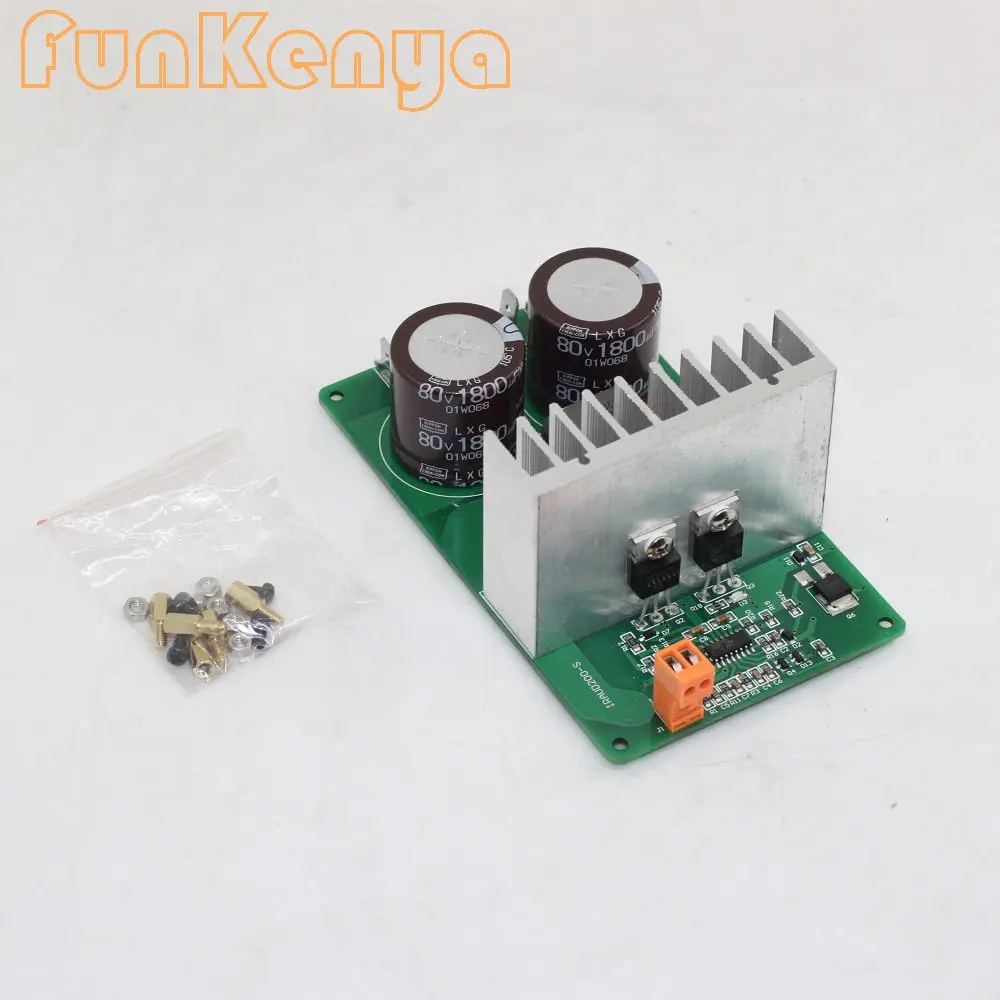

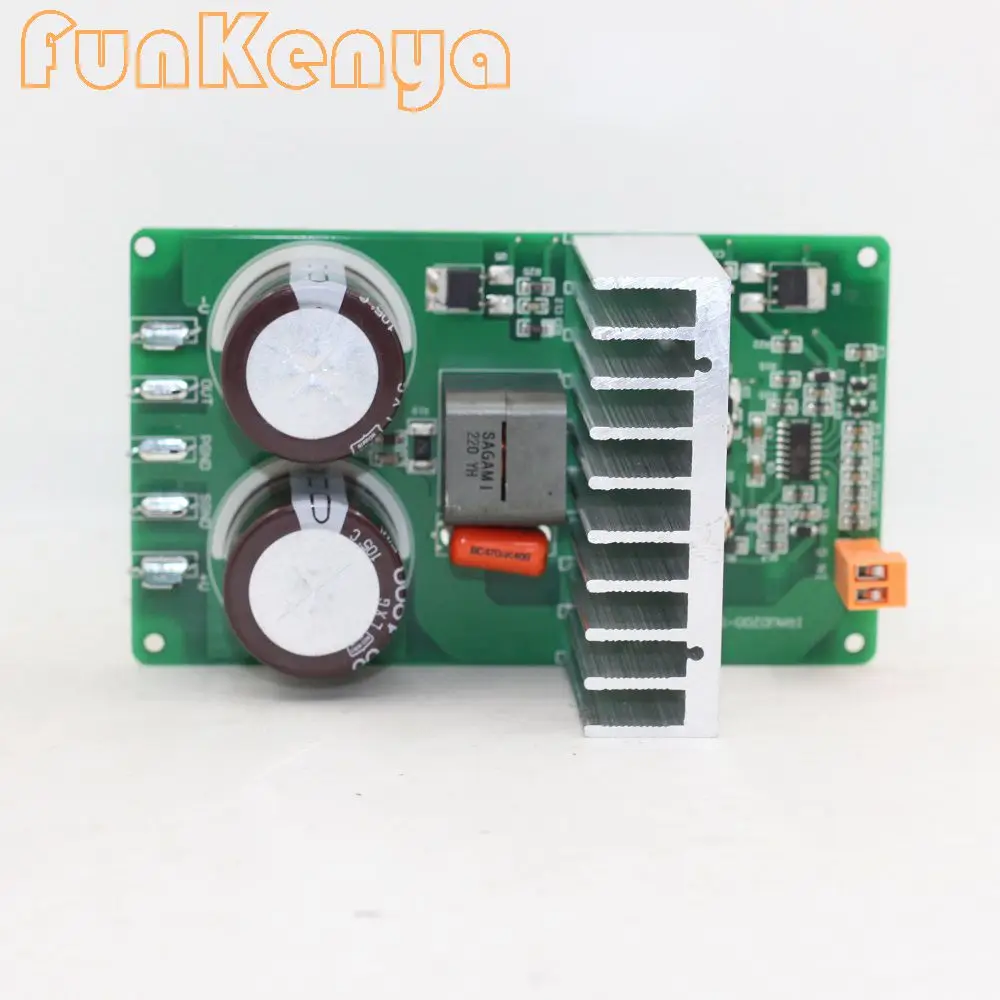

1 шт. IRAUD200 цифровой усилитель мощности 700 Вт Класс D
Высокая мощность моно IRS2092S Hifi усилитель готовой доски
Информация о продукте
Основным чипом является IRS2092S, который является чипсетом интегрированного аудио драйвера IC, с такими функциями, как защитные широта импульса модуляции (ШИМ) переключатели и ИК Полный цифровой аудио MOSFETs. Чип в основном предназначен для высокопроизводительных аудиоусилителей класса D, таких как домашний кинотеатр, домашняя стереосистема, активные динамики, музыкальные инструменты и профессиональные аудиоприложения.
Компоненты сопротивления-емкости изготовлены из оригинальных полупроводников ROHM с высокой точностью и хорошей стабильностью.

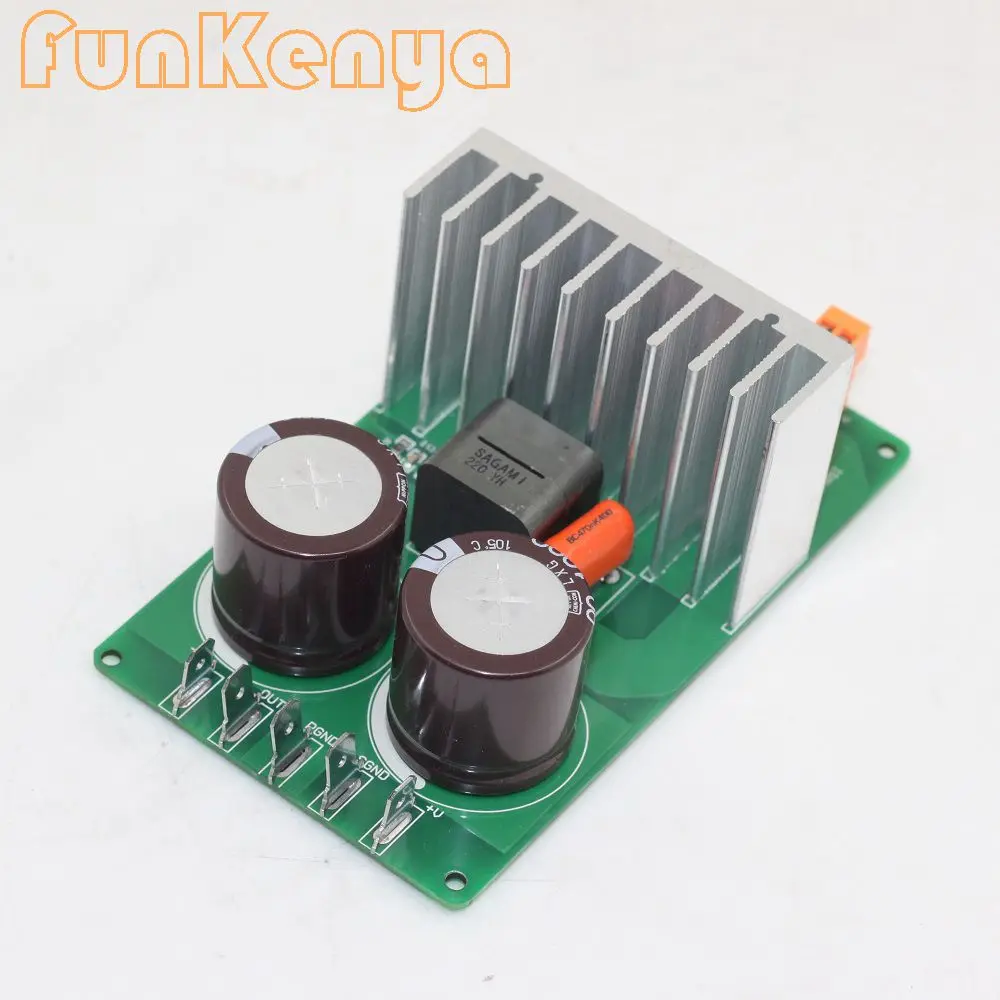

Индуктор выходного фильтра также использует оригинальный специальный индуктор SAGAMI digital audio с защитой, низким высокочастотным излучением, безопасной и надежной производительностью.
Фильтрующий конденсатор источника питания принимает оригинальный Nichicom конденсатор.

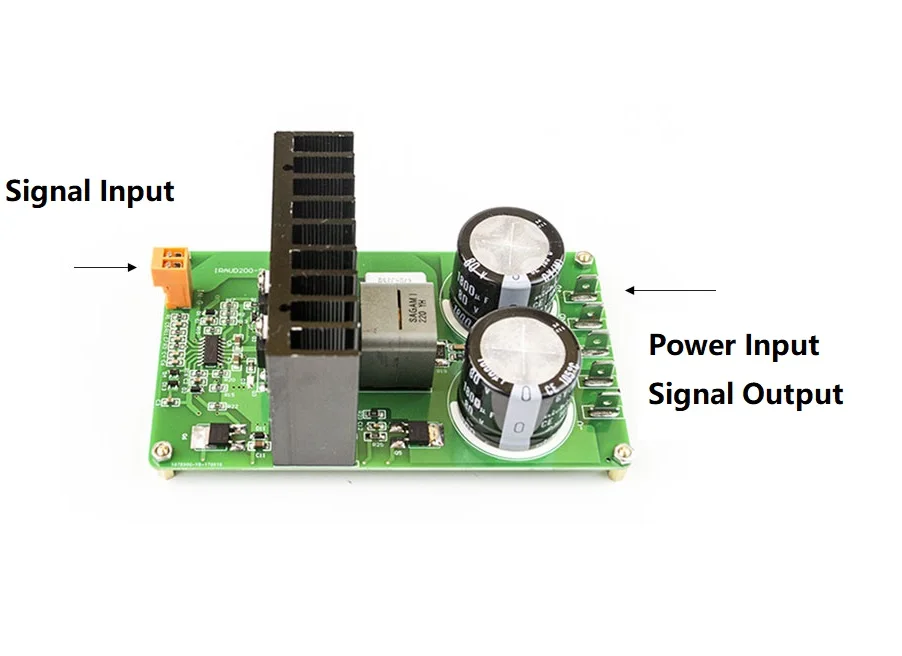

Схема подключения: IRAUD200 настроен на источник питания постоянного тока, который особенно подходит для использования с импульсным источником питания. Ему требуется ± двойное напряжение (три провода), и одно напряжение постоянного тока не подходит (два провода). Для напряжения переменного тока требуется внешний источник питания выпрямителя. Это цифровой усилитель мощности. Нет необходимости регулировать ток покоя. Просто Измерьте напряжение постоянного тока на выходном терминале платы усилителя мощности. Это напряжение 0 В. Дополнительные сведения см. На следующем рисунке:
Параметры
Диапазон рабочего напряжения: от ± 26 до ± 80 В постоянного тока, рекомендуется использовать напряжение переменного тока ниже 75 в, потому что Напряжение сети будет колебаться, необходим некоторый запас.
Максимальная выходная мощность (± 80 в источник питания)
350 Вт/8Ω искажение <0.1%
700 Вт/4Ω искажение <0.1%
Значение защиты от перенапряжения: ± 84 в
Увеличение напряжения: 40 раз
Вход Чувствительность: 1,5 V (эффективное значение)
Входное сопротивление: 5KΩ
Частотная характеристика: 0-50 кГц ± 3 дБ 10 Вт/8 Ом
Остаточное напряжение шума: 200 УФ
Динамический диапазон: >100 дБ
Эффективность: эффективность усилителя мощности класса D очень высока. Конечно, эффективность отличается на различных производственных мощностях. Эффективность чрезвычайно высока при высокой мощности, достигая более 93% при 200 Вт/8 Ом выходе.
Искажение (THD + N) (напряжение источника питания ± 80 в 1 кГц Синусоидальная волна)
THD + N @ 1W/8Ω, 0.02%
THD + N @ 10W/8Ω, 0.01%
THD + N @ 100 Вт/8Ω, 0.01%
THD + N @ 200 Вт/8Ω, 0.02%
THD + N @ 300W/8Ω, 0.03%
THD + N @ 500 Вт/4Ω, 0.03%
