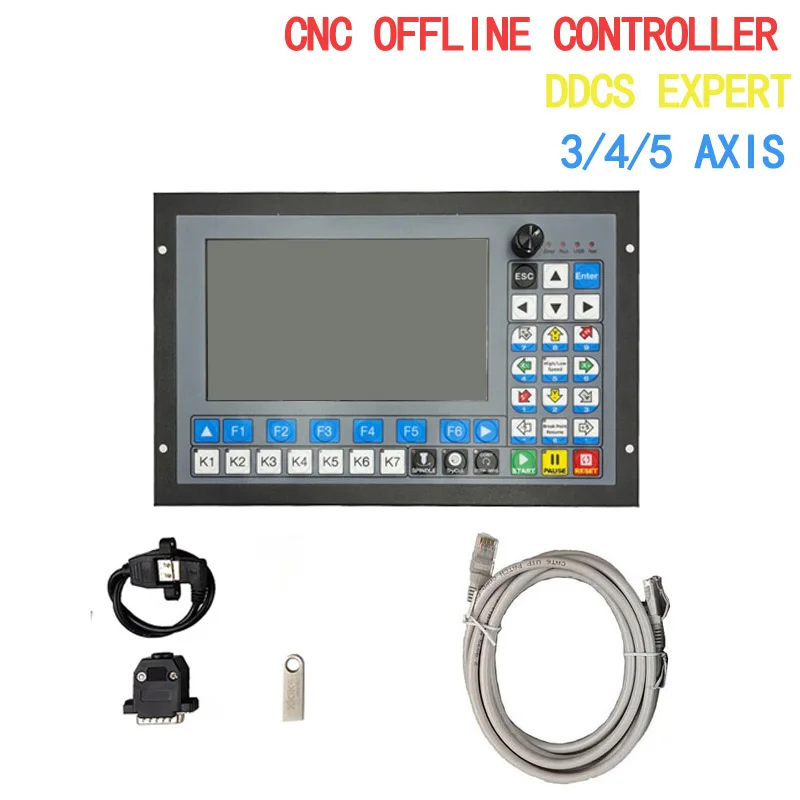

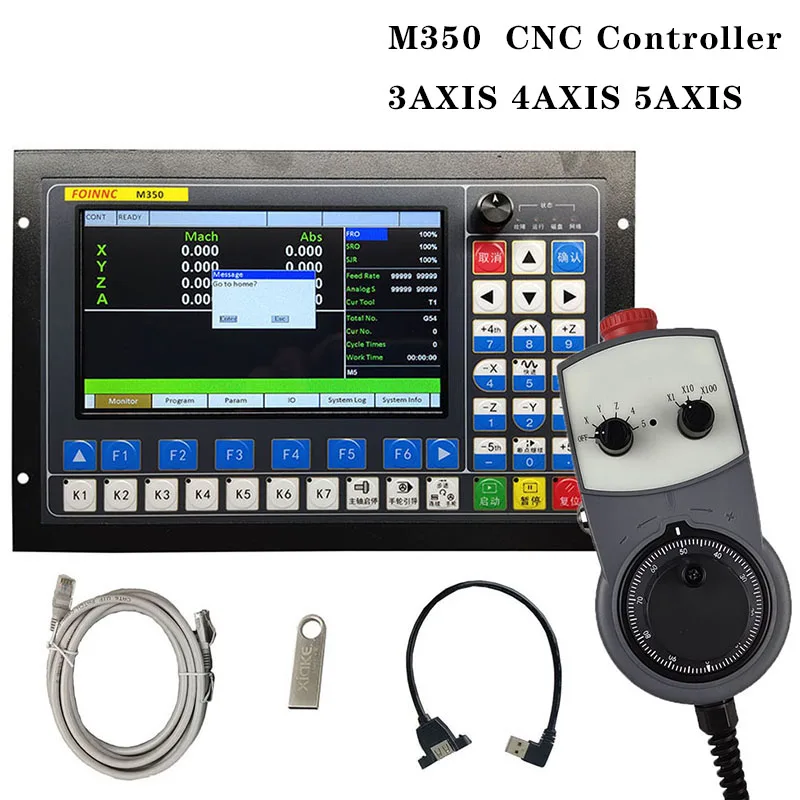

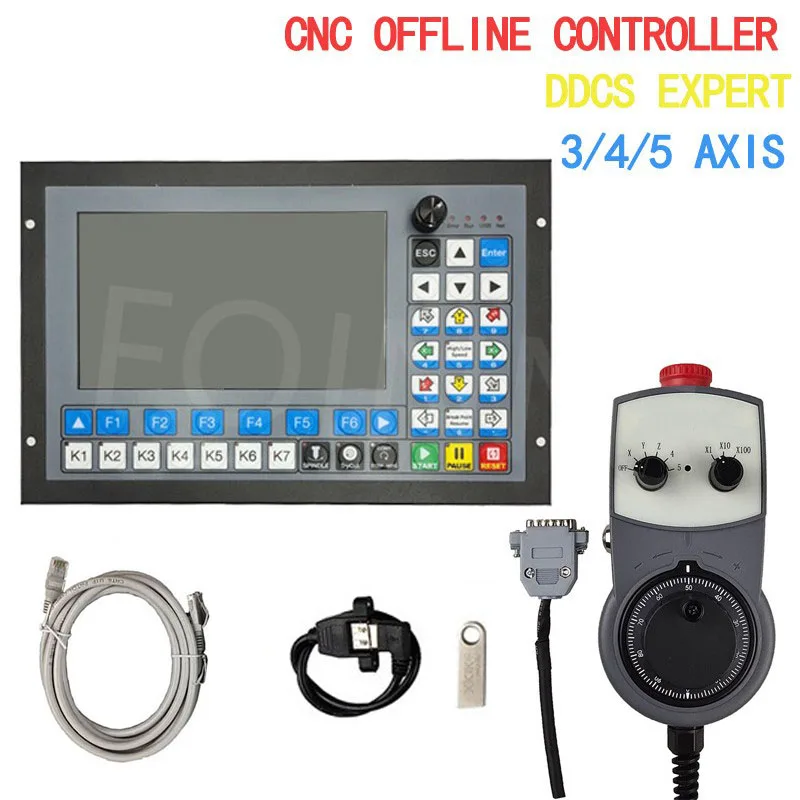

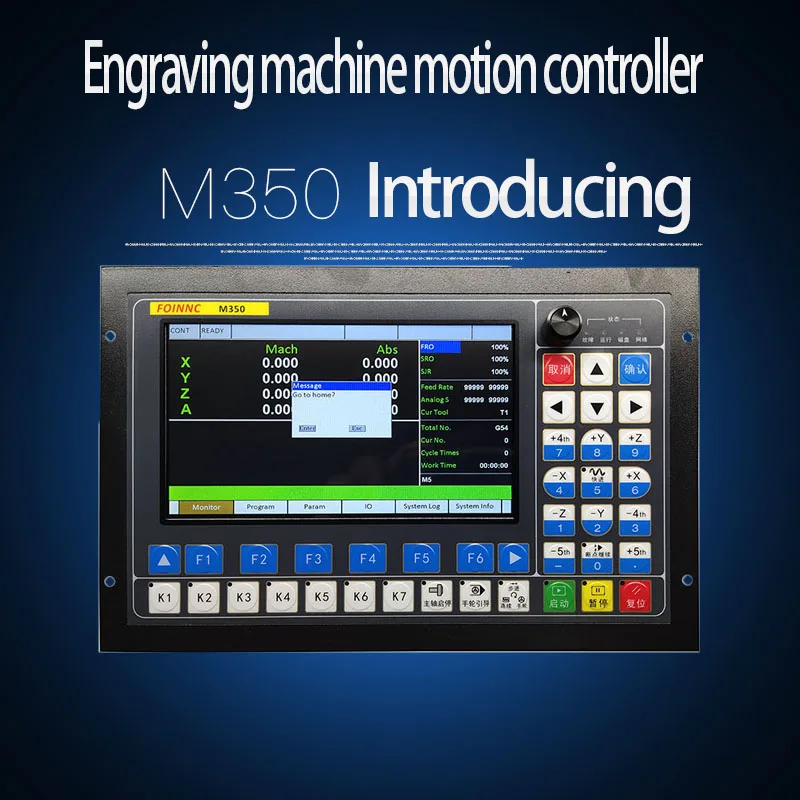

Независимый контроллер DDCS-EXPERT / M350 3/4/5 ось 1Mkhz поддержка замкнутого контура/двойная ось Y/поддержка автоматической смены инструмента, мульти-процесс, поддержка бурения и нарезания интегрированного оборудования
Введение:

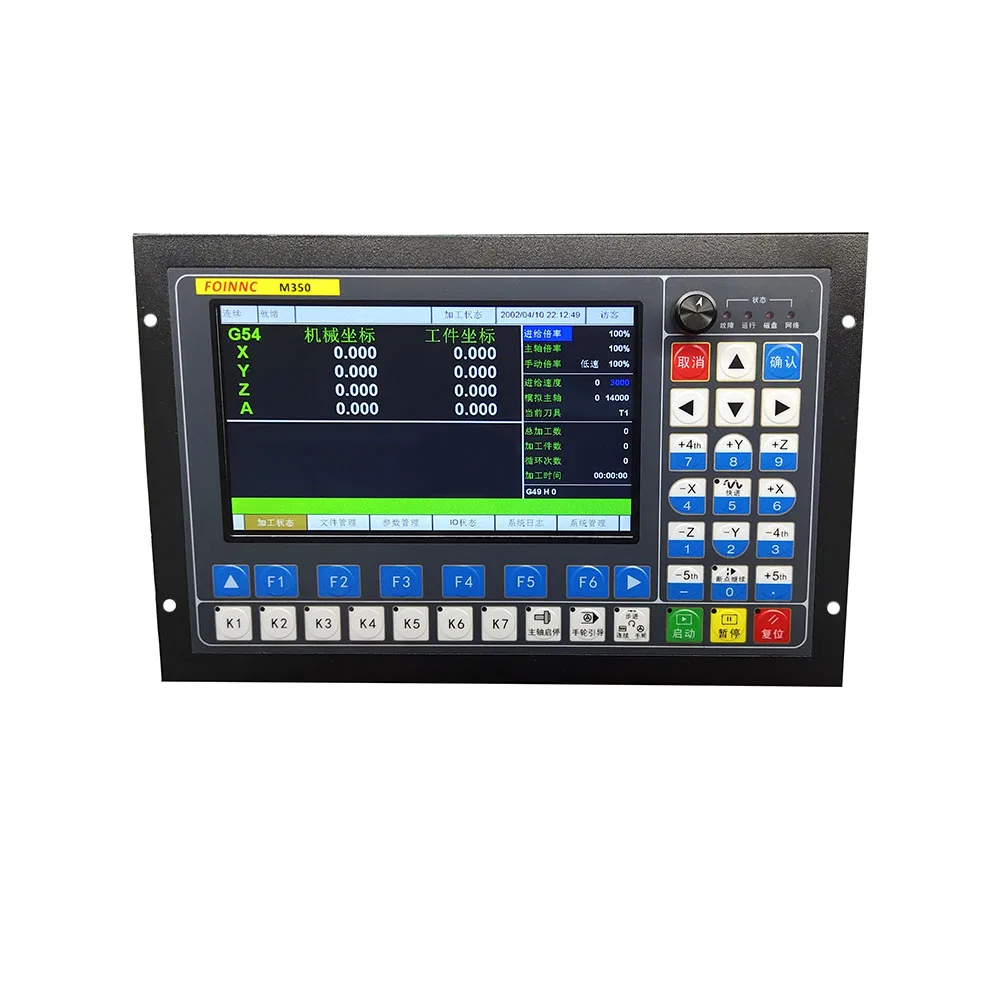

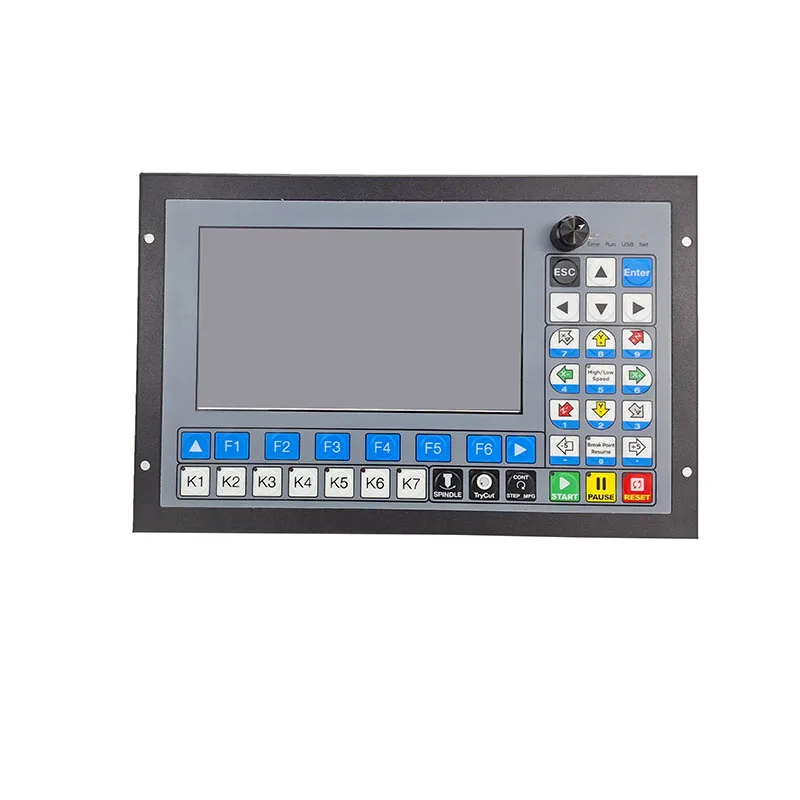

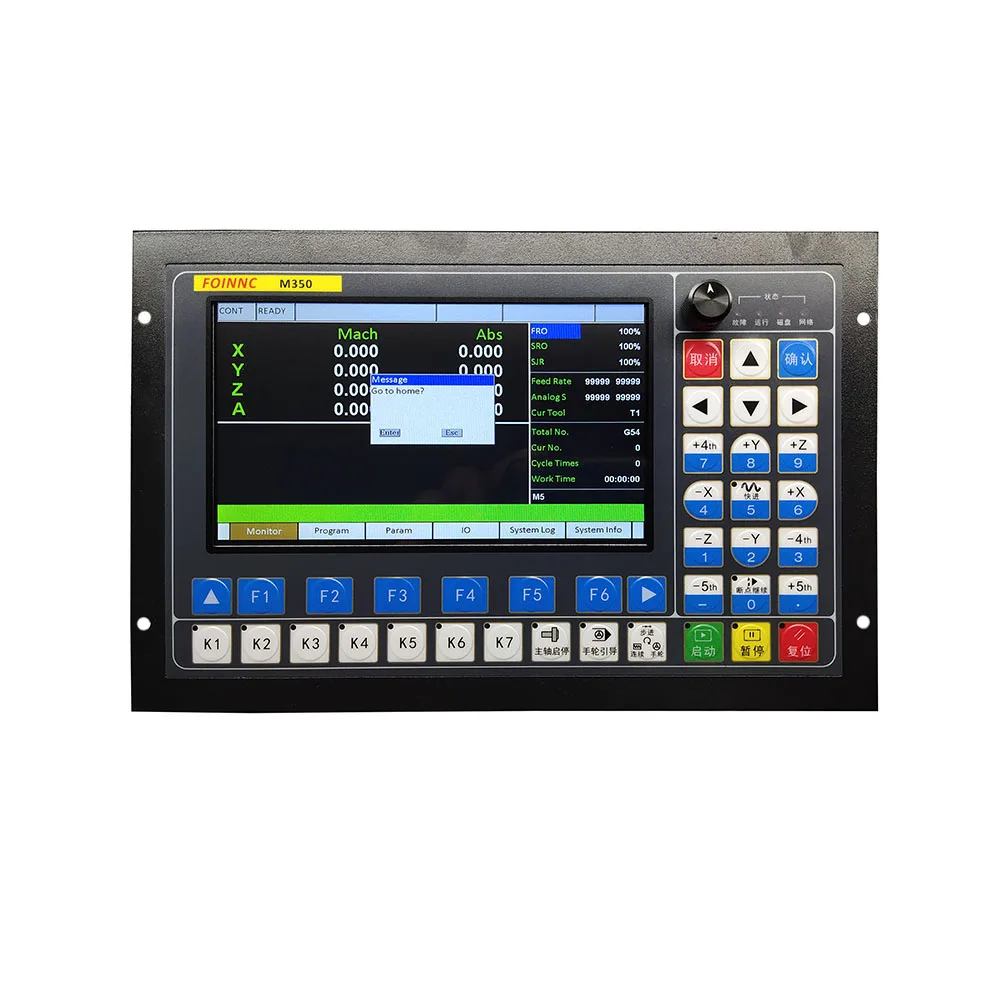

Система DDCS-EXPERT/M350 является профессиональным 3-5 осевым контроллером движения на основе встроенной платформы. Оборудована кухонным гарнитуром с диагональю 7 дюймов полный цветной экран, полноценная клавиатура вход переменного тока, и настраиваемых функциональных клавиш для того, чтобы сделать пользователей операции более удобными. Он поддерживает мульти-процесс, прямой инструментальный журнал, Круглый диск Инструмент журнал функции. Интерфейс и структура используют основной метод на рынке, с простой операцией, легко узнать и понять, и удобной установкой. Система использует усовершенствованный адаптивный алгоритм управления скоростью вперед, который имеет характеристики высокой эффективности обработки и хорошего качества поверхности. Удовлетворить потребности различных гравировальных машин, гравировальных и фрезерных машин, резки

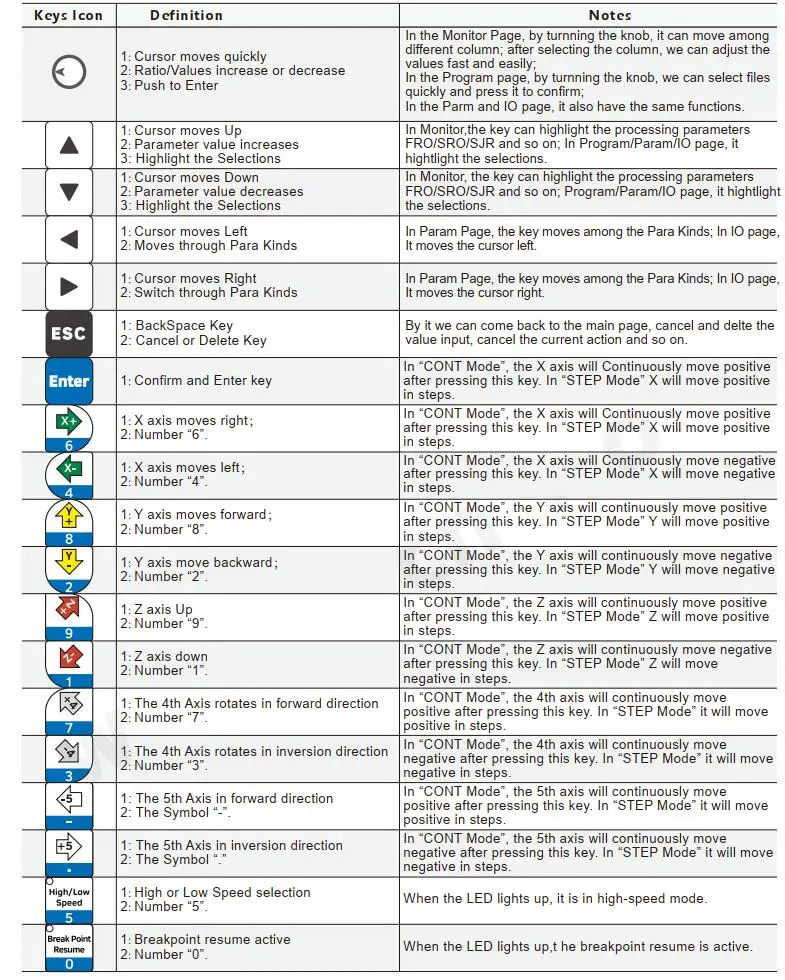

Характеристика
* Макс. 5 осей; 2-4 оси линейной интерполяции, любые 2 оси круговой интерполяции;* 7 дюймовый полноцветный светодиодный дисплей экран, разрешение экрана: 1024*600,40 работа клавиш* 24 фотоэлектрических изолированных цифровых входа, 21 фотоэлектрический изолированный цифровой выход* Аналоговый шпиндель управления 0-10 В шпиндель управления, поддержка PWM выход* Тип журналов: мульти-управление, прямой ряд инструментов журнал и диск журнал* Режим зонда: Поддержка автоматического зонда и ручного зонда* Зонд фиксированного положения датчика инструмента, зонд плавающего датчика инструмента, первый зонд/второй зонд;* Методы компенсации люфтов: Компенсация зазора направления, компенсация зазора радиуса, компенсация длины;* Алгоритм интерполяции: Тип S, круговой жесткий алгоритм, круговой мягкий алгоритм;* Язык: китайский, английский;* Программное обеспечение тревоги: ошибка программы, ошибка операции, ошибка перегрузки, ошибка драйвера и так далее* Сеть: Поддержка обмена файлов и онлайн обработки удаленных файлов* Дифференциальный выход для импульсного и направленного сигнала, Макс. Интерполяция импульса Выходная частота 1 МГц* Режим управления шпинделем, mul-скорость (4 линии 16 видов скорости), сервошпиндель* Совместимость со стандартным g-кодом, поддержка популярных САПР/КАМ, таких как ArtCam, MasterCam, ProE, JDSoft SurfMill, Aspire, Fusion 360 и так далее.* Система управления может предварительный просмотр пути обработки перед обработкой, и это делает систему более устойчивой, работает гладко и точно* Поддержка высокоскоростной обработки в непрерывном сегменте полилинии, система может выбрать наиболее эффективный алгоритм автоматически из различных видов алгоритм полилинии сегментов;* Поддержка нестандартного размера файла для обработки* Поддержка восстановления точки останова, восстановление "отключения питания", попробуйте отрезать, начните с близкой точки, начните с определенной линии* Поддержка функции блокировки времени;* Поддержка 4 видов прав на операции: Визитер, оператор, админ, супер админ

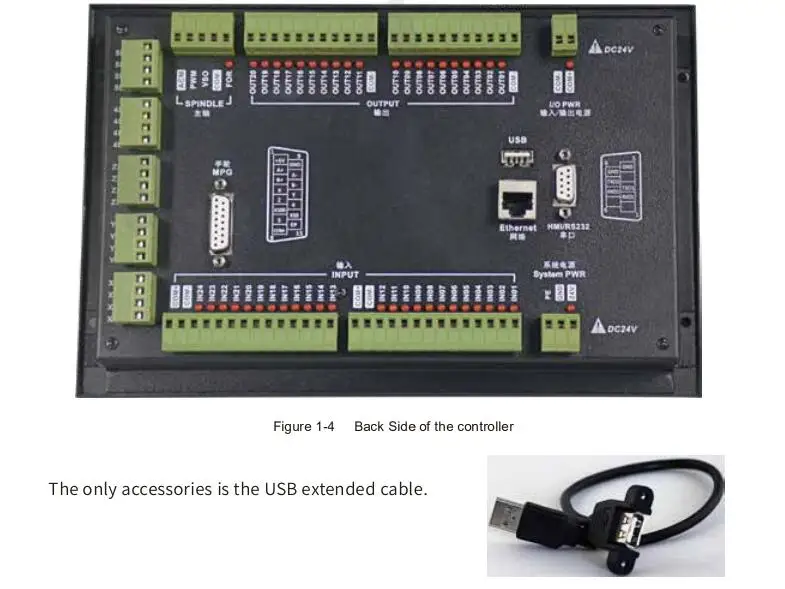

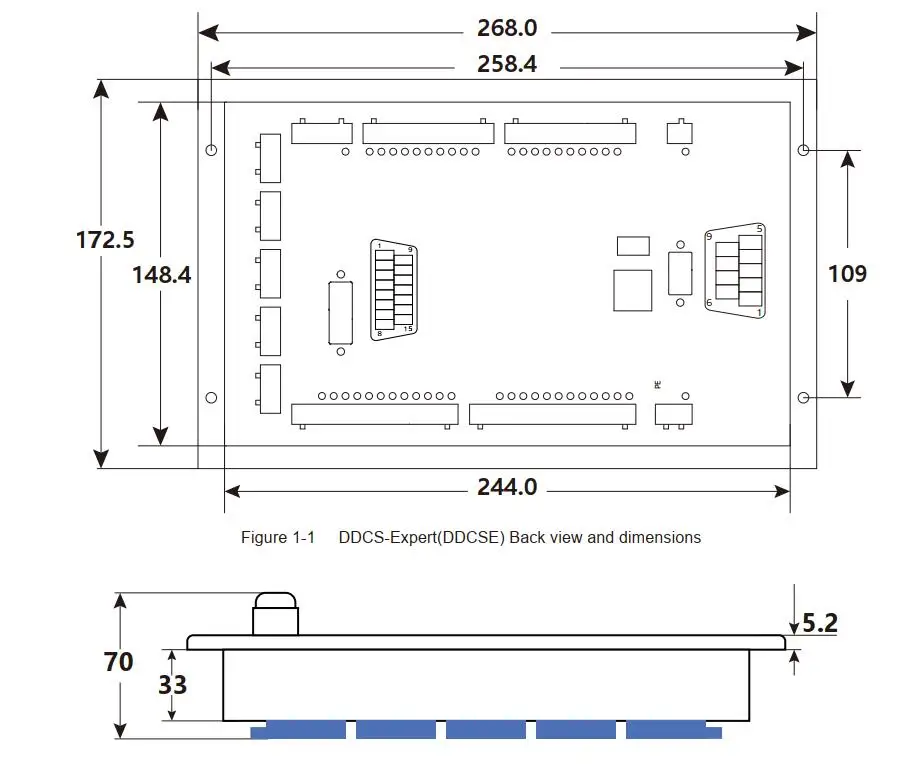

Введение в проводка:

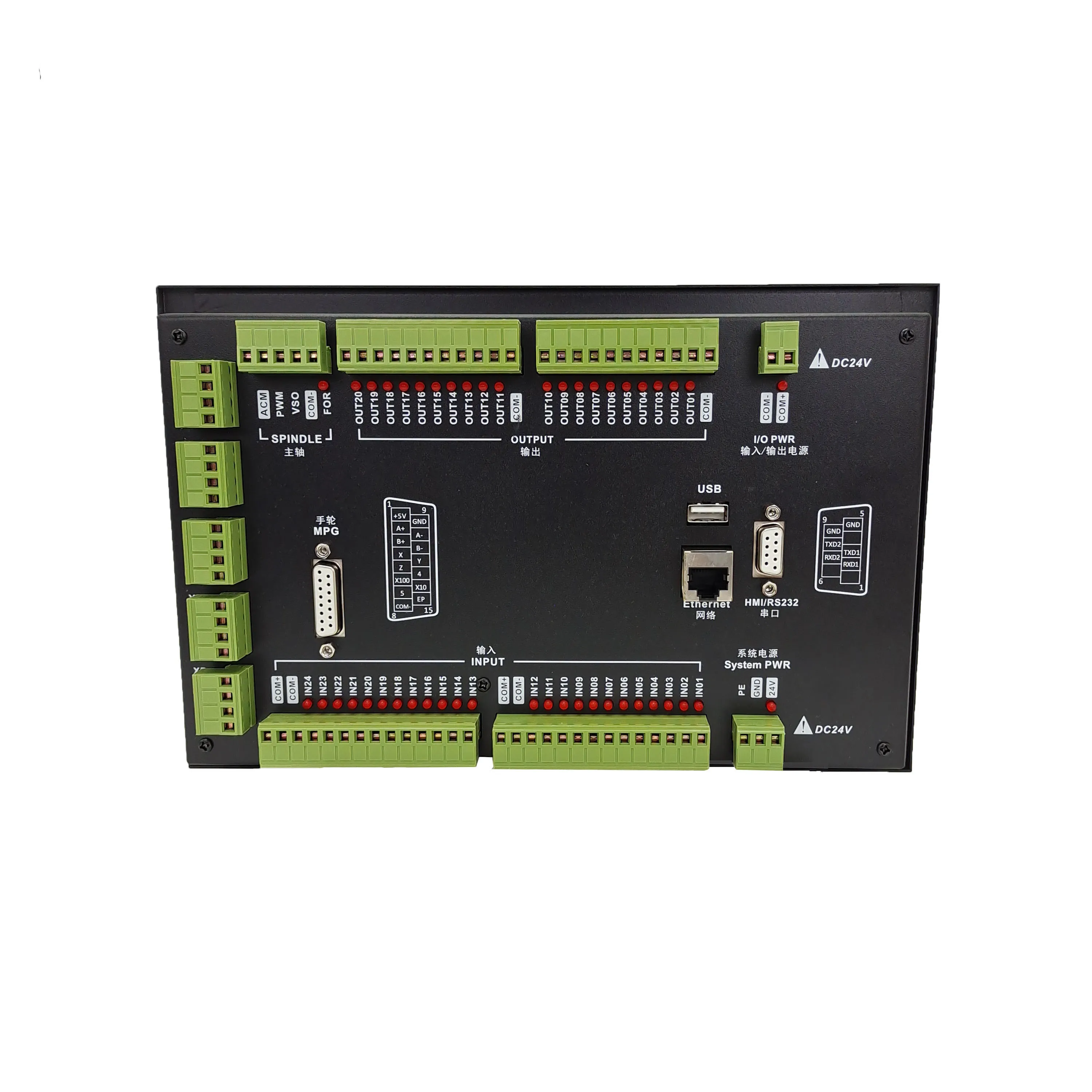

1) блок питания системы и входной порт питания IO; 2) выходной порт сигнала драйвера; 3) входИ выходной порт; 4) выходной порт шпинделя; 5) порт MPG; 6) интерфейс Ethernet и USB; 7)Интерфейс HMI/RS232.
DDCS-EXPERT/M350 требует двух источников питания, основной источник питания используется для системы контроллера, а источник питания порта IO используется для ввода и вывода и порта MPG. Оба источника питания 24VDC и ток 3А. Входной порт питания, помеченный 24 В и GND является основным входным портом питания; В входных портах питания IO, COM + и COM-это Входные/выходные порты и входные порты питания MPG. Пожалуйста, помните, что контроллер может работать нормально, только если два источника питания подключены правильно. Многие новые пользователи только поставляют питание в систему, а затем есть ограниченные переключатели, реле, MPG и шпиндель не работает, затем, пожалуйста, проверьте, по-прежнему ли он подает питание к порту ввода-вывода. Блок питания IO обеспечивает питание для всех портов IO, включая ограниченные переключатели, реле, MPG, Etop и все другие входные и выходные порты, без него, шпиндель, MPG, порты ввода и вывода не будут работать. Во избежание электрических шумов настоятельно рекомендуется использовать два отдельных источника питания 24 В. Во избежание высокочастотного электрического шума от кабеля питания настоятельно рекомендуется установить шумовой фильтр на входном конце импульсного источника питания
Ознакомление с инверторной проводкой:
В аналоговом шпинделе выходной терминал управления скоростью может выводить 0-10 В. Его можно регулировать, отправляя напряжение от 0 до 10 в к VFD, скорость вращения шпинделя двигателя. Используйте VFD (привод с переменной частотой) для управления скоростью шпинделя, нужно только для запуска/остановки сигнала и 0-10 В сигнала для управления частотой. Метод подключения порта FOR такой же, как и у обычного выходного порта. Для используется для вывода шпинделя вперед или запуска/остановки; Аналоговая цепь изолирована от выходной мощности, не короткого замыкания ACM и COM- (DCM); Если вы Только нужны команды запуска и остановки шпинделя, вам нужно только подключить выходной порт для структуры контроллера с пусковым входным портом Инвертор
Привод проводка:
Шаг/сервопривод управления выходом, мы используем дифференциальный пульс и направление вывода методКак показано на рис. 1-12. 1 МГц на ось. Есть 3 или 4 или 5 вариантов оси.На рисунке 1-12 в качестве примера берется ось X, Y, Z, A и B-те же методы проводки.Импульсный и направленный сигнал выходное напряжение ± 5 В
Входной сигнал проводка:
DDCS-EXPERT/M350 вход и выход являются пользовательскими портами ввода-вывода, в нашем случае, мы установили IN12,IN11 и IN10 используются в качестве входных портов "axis Limited signal", и мы установили IN09 в "Probe"Выходной порт.Обратите внимание, что Тип Концевого переключателя должен быть NPN нормально открытым, и диапазон напряжения24VDC
Вход и выход DDCS-EXPERT/M350-это пользовательские порты ввода-вывода, в нашем случае мы уже установили IN23Как входной порт “внешний Пуск”, IN22 как входной порт “внешняя пауза”, и IN21 как входной порт “внешний стоп”.Пожалуйста, выберите внешние кнопки, которые являются входом питания 24 В постоянного тока. Тогда не нуженВнешний источник питания для них

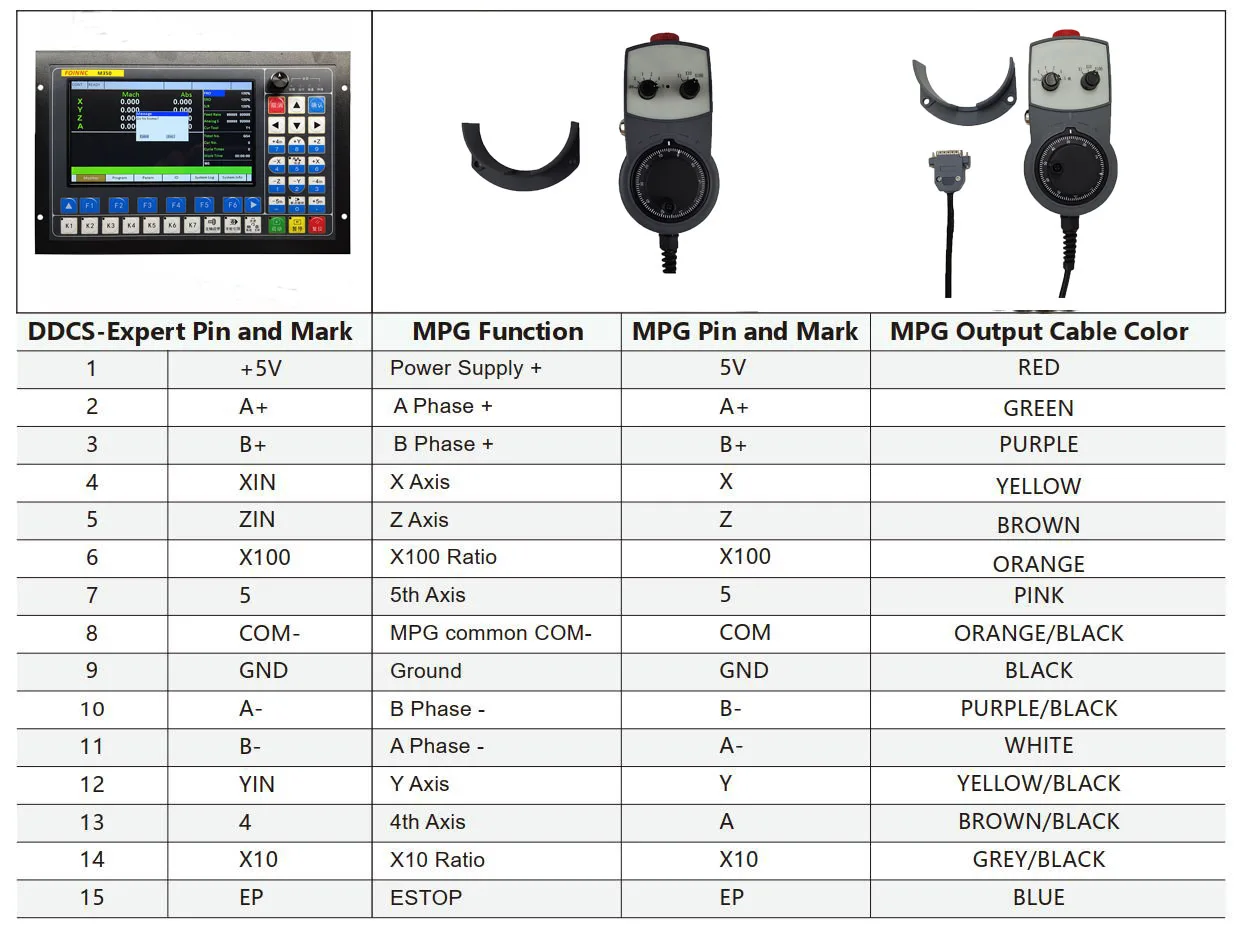

MPG проводка:
Важно:1) общий терминал всех входных сигналов является COM-вместо GND; Не короткого замыкания GND иCOM-;2) MPG должен питаться через порт питания IO (COM + / COM-), в противном случае MPG не может работать;3) из-за ограничения контактов, если X10 и X100 не выбраны, системе нужно только выбрать X1По умолчанию.4) Используйте MPG, а затем нажмите кнопку "Trial Cut", система может быть изменена в режим "направляющая маховика".Загрузка) может быть активной
