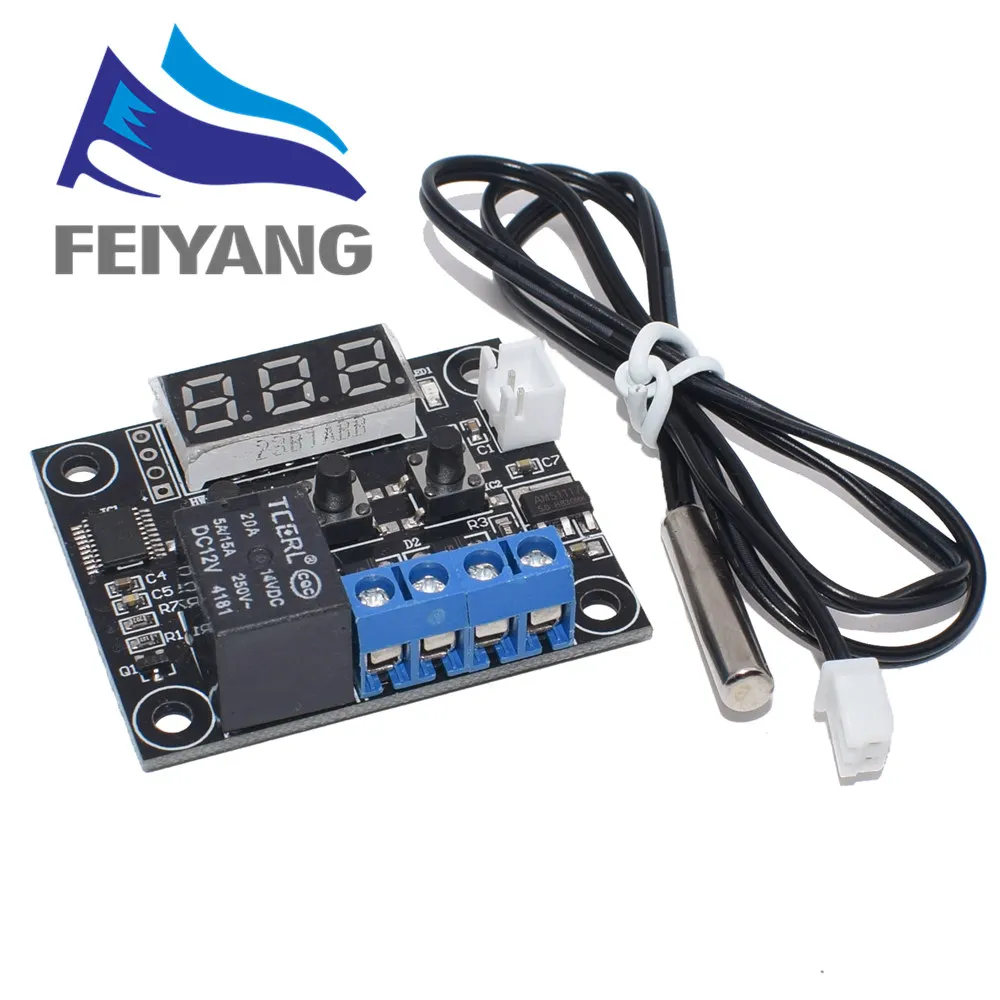

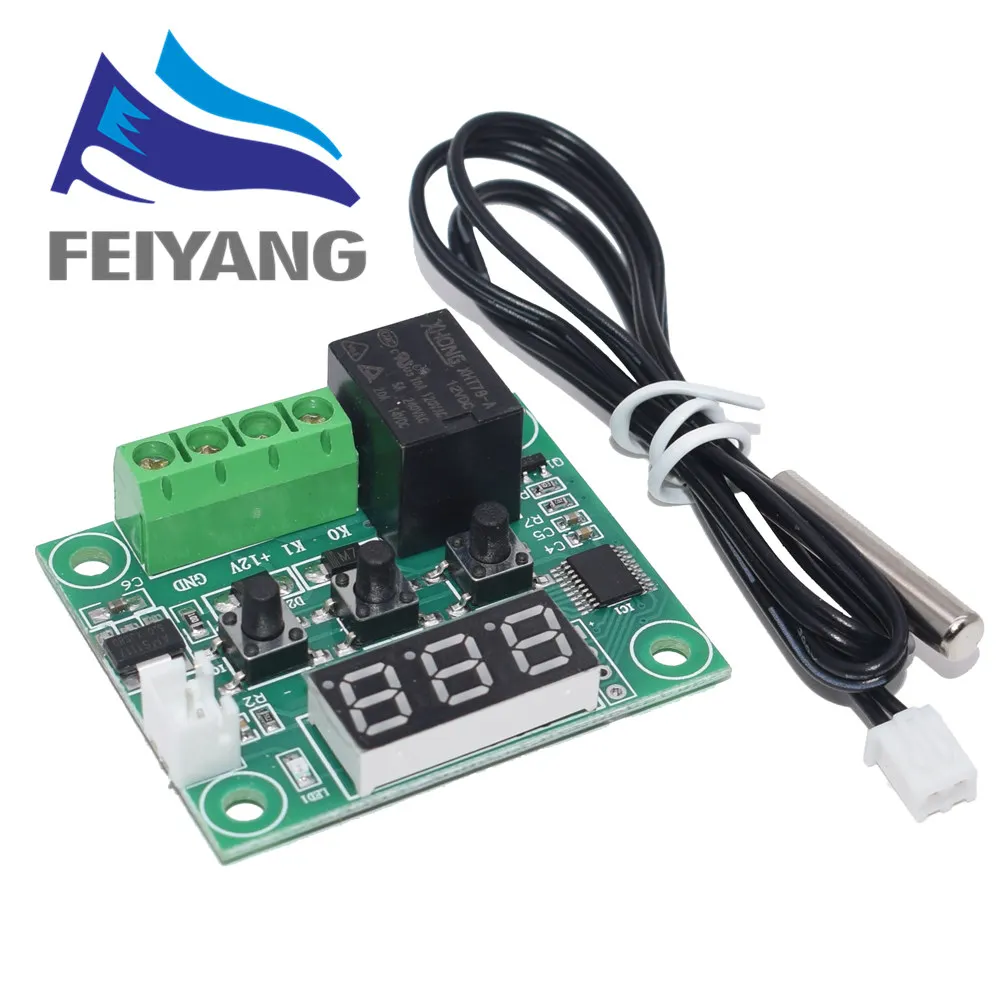

10 шт. W1209 DC 12V красныйсиний температура отопления охлаждения Термостат Температурный контроль Переключатель Регулятор Температуры

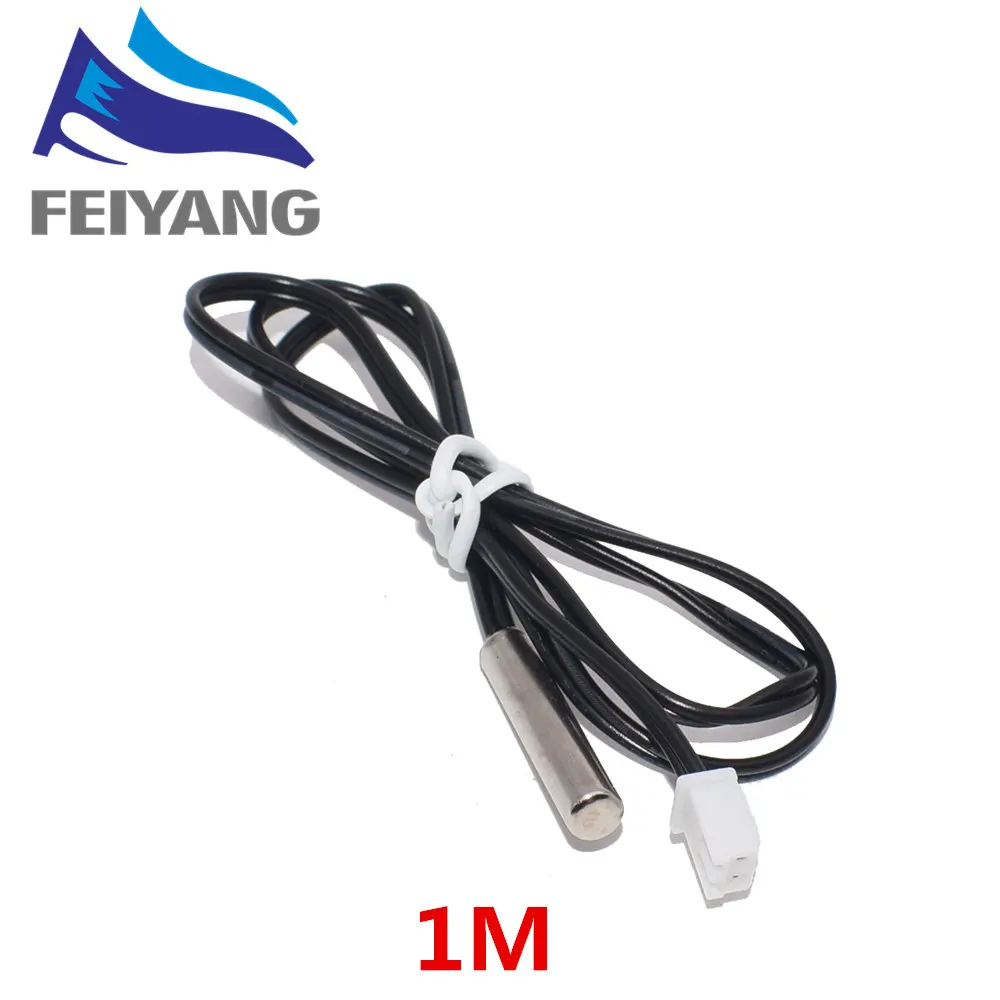

1. Используйте подключение источника питания и оборудования, к источнику питания контроллера, так как измеренная температура отображается, нажмите кнопку набора, температура дисплея мигает, нажмите «+»-«для установки нужной температуры (удерживайте кнопку на 5 секунд быстрее Поднимите). После установки нажмите «SET», чтобы подтвердить возврат, затем контроллер в соответствии с установленной температурой автоматически выполняет выключение реле! 2. Индикатор, светодиодный индикатор описания состояния: показывает, что реле закрыто, выключено означает, что реле Отключено; Цифровой: Отображает датчик 888 открыт, следуйте инструкциям для подключения датчика; показать HHH для превышения максимальной температуры диапазона измерения, Термостат будет вытеснен из реле; Дисплей L диапазона измерения самой низкой температуры, термостат будет вытеснен из реле; Дисплей- - -высокотемпературная сигнализация, термостат будет принудительно отключать реле; 3. Функция параметра нажмите кнопку SET в течение 5 секунд, чтобы войти в настройки главного меню, нажмите кнопку «+»-«переключение P0-P8, нажмите и удерживайте кнопку «SET», чтобы подтвердить или автоматически через 10 секунд после того, как контроллер не будет работать без ключа для возврата. Холодильное оборудование P0, режим нагрева: в интерфейсе главного меню P0 нажмите клавишу SET для ввода настройки, нажмите «+»-«для переключения в режим нагрева [H] [C] для режима охлаждения, нажмите «SET» для возврата, Длительное нажатие или 10 секунд без кнопки управления автоматически подтвердите завершение. [C] в режиме охлаждения: измеренное значение ≥ Заданная точка + гистерезис, реле; Измеренное значение ≤ Заданная точка, выключение реле; [H] в режиме нагрева: измеренное значение ≤ set point-гистерезис, реле; Измеренное значение ≥ set point, реле off; P1 Настройка гистерезиса: В главном меню интерфейс P1, нажмите кнопку SET, чтобы ввести гистерезиса, настройки, нажмите кнопку «+» и «−», чтобы установить гистерезиса 0,1 до 30 нажмите «SET» для возврата после завершения длительного нажатия или 10 секунд без кнопки управления автоматически подтвердите завершение. Режим охлаждения: когда измеренная температура ≥ заданное значение + разница в возврате, реле, охлаждение начинается; Когда измеренное значение температуры ≤ заданное значение, реле выключено, холодильник выключен. Например: температура окружающей среды 30 °C, 25 °C устанавливается, гистерезис устанавливается до 2 °C, после запуска выключенного питания реле охлаждения, когда охлаждение до 25 °C, реле выключено, на этот раз из-за охлаждения отключили температуру начала расти, Когда установленное значение поднялось до 27 °C (заданная точка + разница в возврате), реле закрывается, когда охладитель запускается снова, и т. Д. Петля между контрольной температурой 25-27 °C. Режим нагрева: Когда измеренное значение температуры ≤ заданное значение-разница Назад, реле, запуск нагревателя; Когда измеренное значение температуры ≥ заданное значение, реле выключено, нагреватель выключен. Например: 10 °C Окружающая среда для установки 25 °C, гистерезис установлен до 2 °C, после того как реле питания закрыло нагреватели, при нагревании до 25 °C, реле выключило нагреватель, на этот раз, потому что нагреватель был отключен, температура начала падать, До установленной температуры тока 23 °C (разница в заданных точках), реле закрытого нагревателя запускается снова, и так далее цикл для контроля температуры между 23-25 °C. P2 Максимальный температурный Лимит: во избежание неправильного использования других светодиодов для заданной температуры слишком высок риск, самая высокая Настройка термостата укупорки определение контроля термостата Настройка диапазона максимальной температуры. В интерфейсе главного меню P2 нажмите клавишу SET для ввода настройки, нажмите «+»-» для настройки установленной температуры (максимум 110), нажмите «SET» для возврата после завершения длительного нажатия или 10 секунд без кнопки контроллера движения автоматически подтвердите завершение. Например: P2 установлен до 60 °C, самая высокая температура измеряется только 60 °C, когда температура поднимается до 60 °C, цифровая трубка отображает «H», реле принудительно отключено. Если вы хотите повысить температуру для увеличения объема, вам нужно отрегулировать значение верхнего предела. Минимальный температурный лимит P3: во избежание неправильного использования других приводит к появлению слишком низкой температуры блокировки льда, самая низкая из термостата устанавливает функцию нижнего предела, определение объема настройки термостата контролирует минимальную температуру. В интерфейсе главного меню P3 нажмите клавишу SET для ввода настройки, нажмите «+»-«установить минимальную температуру (минимум-50), нажмите SET для возврата после завершения набора длительных нажатий или 10 секунд без контроллера нажатия клавиш автоматически подтвердите завершение. Например: P3 установлен до-20 °C, минимальная температура-20 °C может быть измерена, когда температура была снижена до-20 °C после, светодиодный индикатор «L», реле принудительно отключено. Если вы хотите снизить температуру для расширения области, вам нужно отрегулировать значение настройки нижнего предела. P4 температурная коррекция: когда измеренная температура и стандартное отклонение температуры или потому, что оборудование пользователя имеет особые потребности, вы можете использовать эту функцию, чтобы правильную температуру исправить до коррекции + = изменением температуры эффективный диапазон-7,0 до 7,0 (единица измерения-сантиметр °C ). В интерфейсе главного меню P4 нажмите клавишу SET для ввода настройки, нажмите «+»-», чтобы установить значение коррекции, нажмите «set» для возврата после завершения, длительное нажатие или 10 секунд без кнопки управления автоматически подтвердите завершение. К примеру: вид обычного 25 градусов; Изменением температуры 0:00 шоу, согревающее в 25-градусный Мороз; Изменением температуры дисплей 26,5 1,5 градусов; Изменением температуры-1,5 23,5 градусов при отображении. Время запуска задержки P5 (единица измерения: секунды): когда требуется задержка работы холодильника или нагревателя, можно включить функцию задержки для защиты срока службы оборудования. В интерфейсе главного меню P5 нажмите клавишу SET для ввода настройки, нажмите кнопку «+»-«-», установив время задержки запуска (единица измерения: секунды), время задержки в диапазоне 0-600 секунд, Нажмите «SET» для возврата после завершения длительного нажатия или 10 секунд без кнопки управления автоматически подтвердите завершение. Режим охлаждения: первая мощность включена, Если текущая температура ≥ заданное значение + разница в возврате, когда чиллер не начинает охлаждение сразу же после необходимости запуска заданного времени задержки для запуска. Режим нагрева: первое включение, Если текущая температура ≤ заданное значение-разница между временем назад, нагреватель не начинает нагреваться сразу после того, как необходимо запустить заданное время задержки запуска. Время простоя охладителя или нагревателя начинается между двумя соседними задержками время начала больше установленного значения, охлаждение начинается немедленно. Отключение охлаждения или отключение нагревателя между двумя пусками меньше, чем настройка времени запуска задержки, запуск снова после необходимости запуска охладителей полный набор задержка времени запуска устройства для запуска. Время задержки отсчитывается мгновенно. Запуск задержки равен нулевой функции задержки. Например: режим охлаждения Установите задержку до 60 секунд, Если текущая температура ≥ заданное значение + разница в возврате, когда термостат начинает задержку после питания, через 60 секунд, поверните охладитель. Когда вы достигнете желаемой температуры хладагента останавливается, затем время начала, в следующий раз, когда начинается охлаждение, если по истечении времени задержка, установленная охладителем, работает немедленно или ждать окончания таймера для работы. Переключатель зуммера P6 (эта функция недействительна) функция сигнализации температуры P7: в интерфейсе главного меню P7 нажмите клавишу SET для ввода настройки, нажмите "+"-", чтобы установить диапазон настройки температуры при высокой температуре 0-110 °C или выключить, чтобы выключить эту функцию (Заводское значение по умолчанию составляет 50 °C ). После завершения нажмите «SET to return», нажмите «SET» или «10 секунд» без кнопки управления автоматически подтвердите завершение. Когда температура достигает установленного значения высокотемпературного будильника, цифровой дисплей- - -одновременно вытесняет реле. При нажатии кнопки «-» значение настройки уменьшается до 0, затем нажмите кнопку «-» для отображения «OFF», в это время функция выключена, функция сигнализации высокой температуры недействительна. P8 восстанавливает заводские настройки: некоторые из произведенных человеком факторов вызывают путаницу в настройках внутреннего термостата, один за другим, чтобы задать время, затем используйте эту функцию для восстановления заводских настроек. В интерфейсе главного меню P8 нажмите клавишу SET, чтобы войти в настройки, нажмите «+», «-» установлен в [H], нажмите «SET» для возврата после завершения набора длительных нажатий или 10 секунд без кнопки управления автоматически подтвердите полные заводские настройки восстановления. (Другой способ: в выключенном состоянии, удерживая кнопку «+» и «-», затем все вышеуказанные параметры возвращаются к заводским настройкам по умолчанию.
